Descrição do problema
Ao modelar coberturas com inclinações diferentes em um projeto, a mesma trama de superfície da cobertura pode ser aplicada a todas elas. Dependendo da preferência de projeto, é possível ajustar as tramas de superfície para representar visualmente as diferenças de inclinação entre as coberturas ou para que as tramas fiquem perfeitamente alinhadas em todas as vistas de planta.
Solução
- Abra a caixa de diálogo Definições da Cobertura
- Navegue até Planta e Corte > Tramas de Superfície > Orientação da Trama
- Escolha uma das seguintes opções de Orientação da Trama, dependendo do resultado desejado:

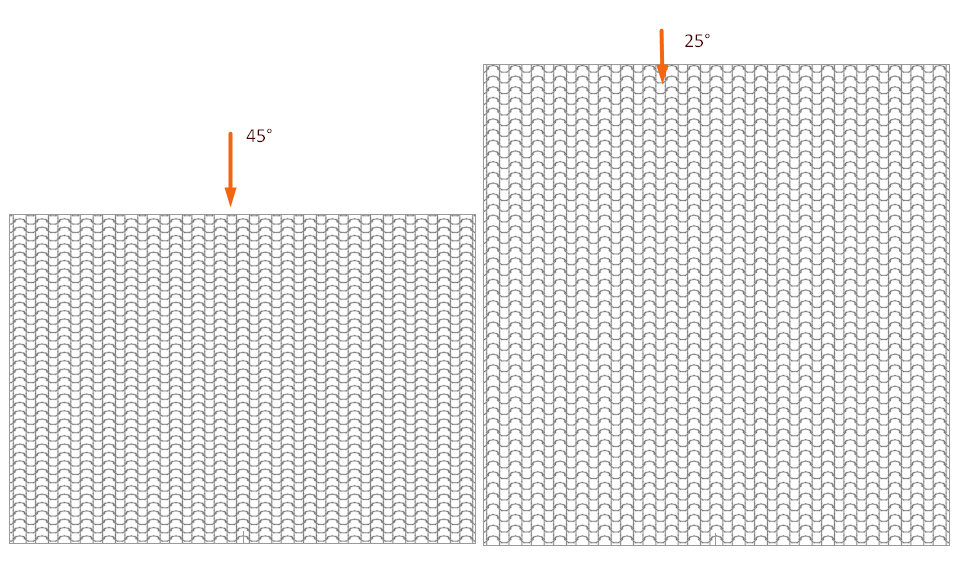

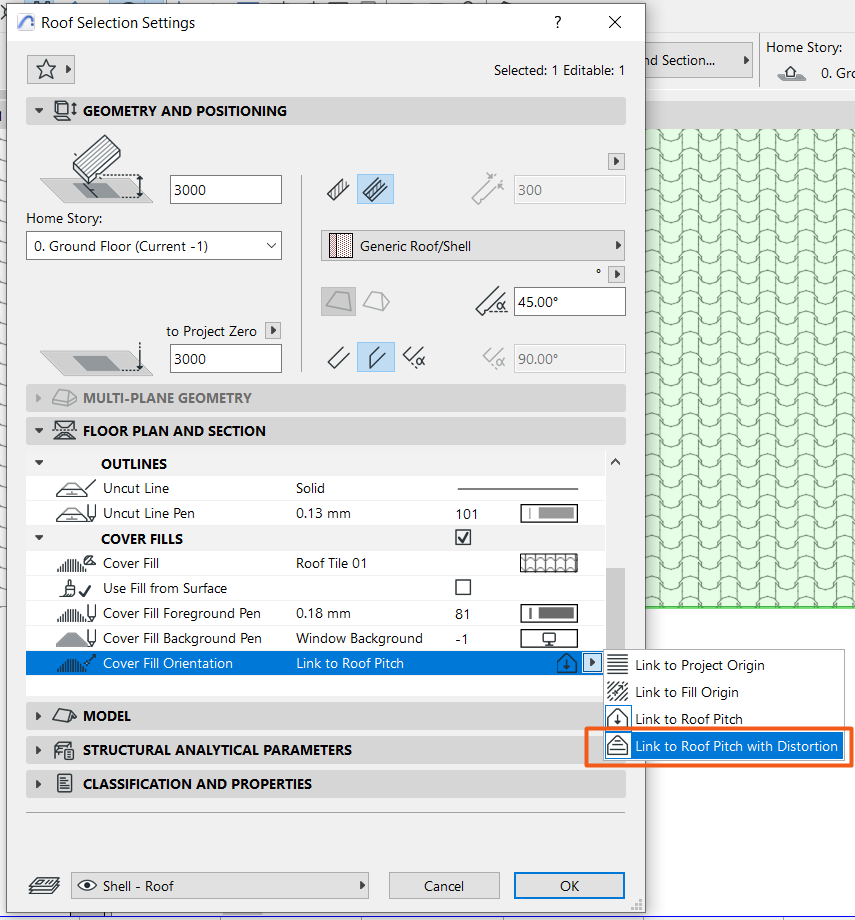

- Vincular à Inclinação da Cobertura com Distorção, se você quiser que seus desenhos 2D representem visualmente as diferenças de inclinação. A origem da trama será vinculada à inclinação de cada cobertura, e o padrão da trama se ajustará para corresponder à inclinação do plano da cobertura.

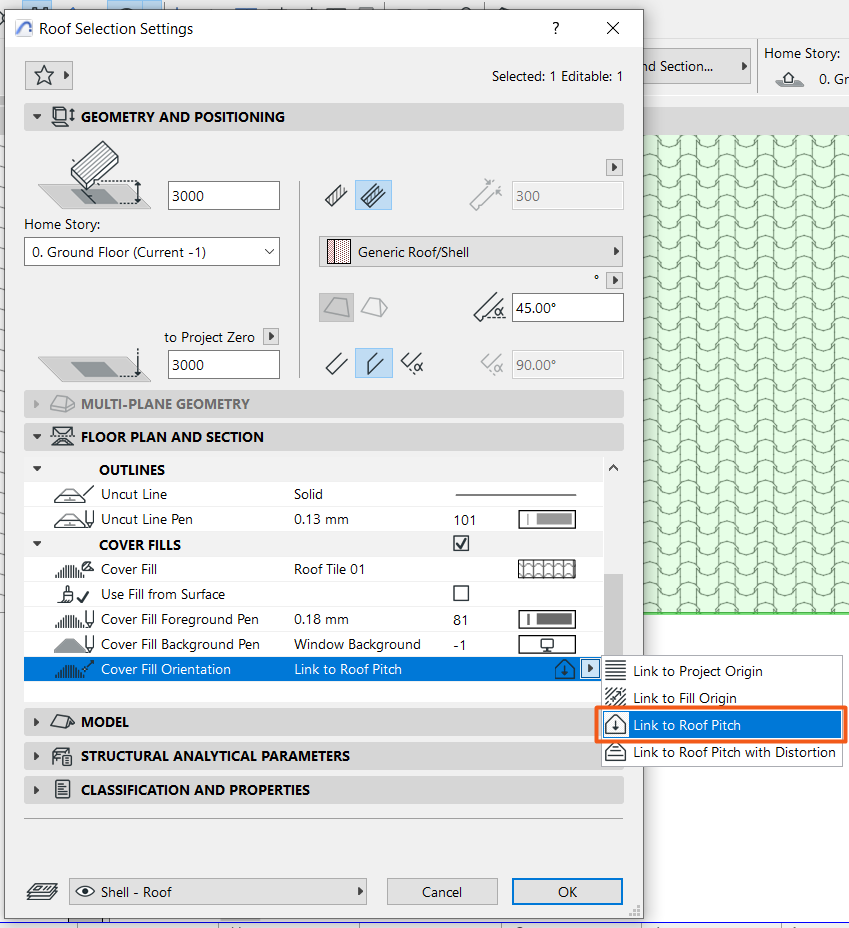

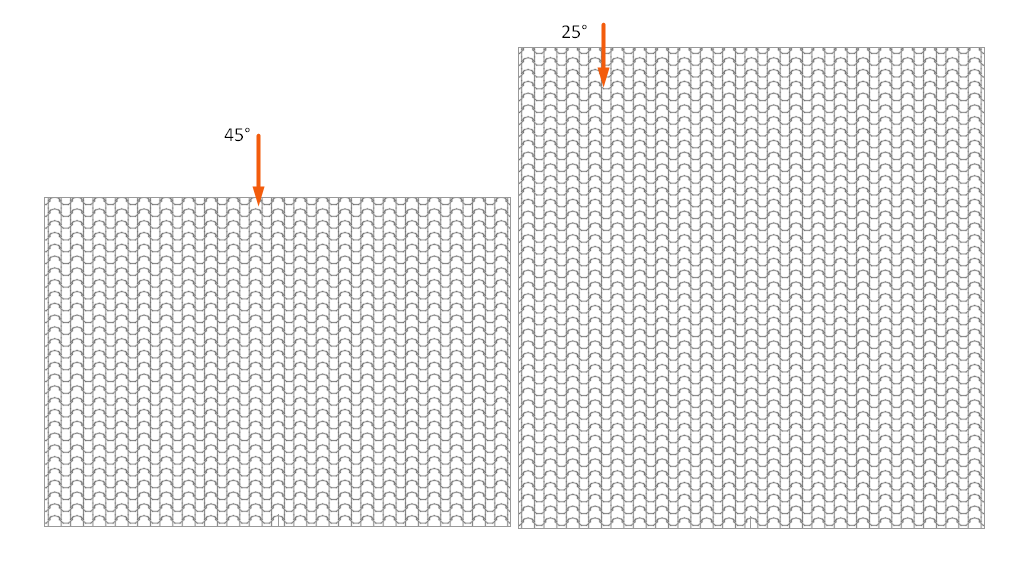

Vincular à Inclinação da Cobertura, se você quiser que as tramas de superfície acompanhem a orientação da inclinação da cobertura, mas permaneçam perfeitamente alinhadas entre os planos de cobertura conectados.
