Descrição do problema

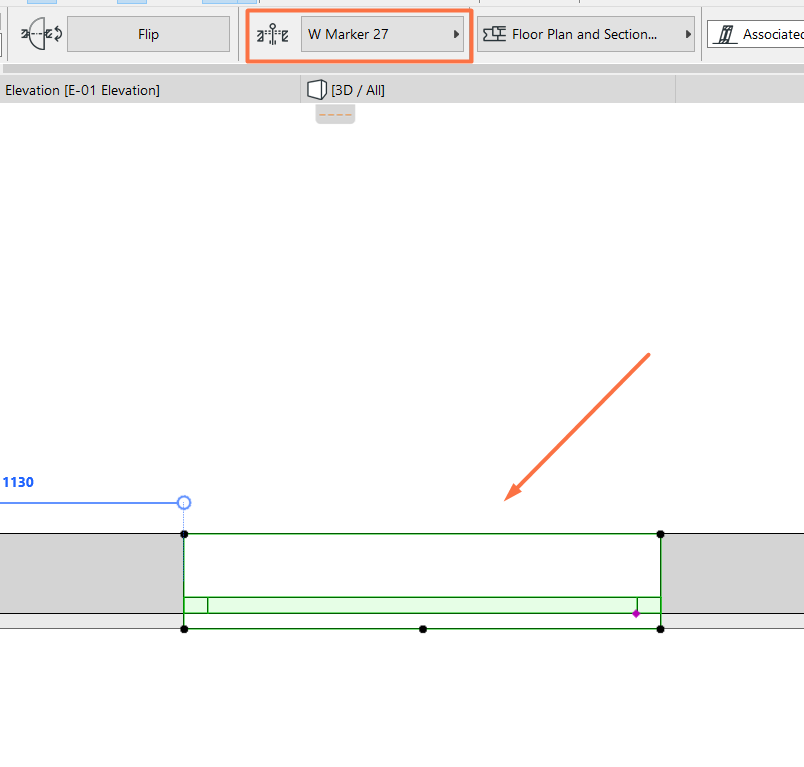

As ferramentas Porta e Janela podem possuir um Marcador de Cota integrado em sua representação em planta. Você nota que, após ativar o marcador na caixa de diálogo Definições de Janela/Porta, ele está em falta nas Visualizações de planta.
Solução
Este problema tem duas causas comuns: Opções de Visualização do Modelo ou Definições de Filtro de Renovação.
Modificando as Opções de Visualização do Modelo

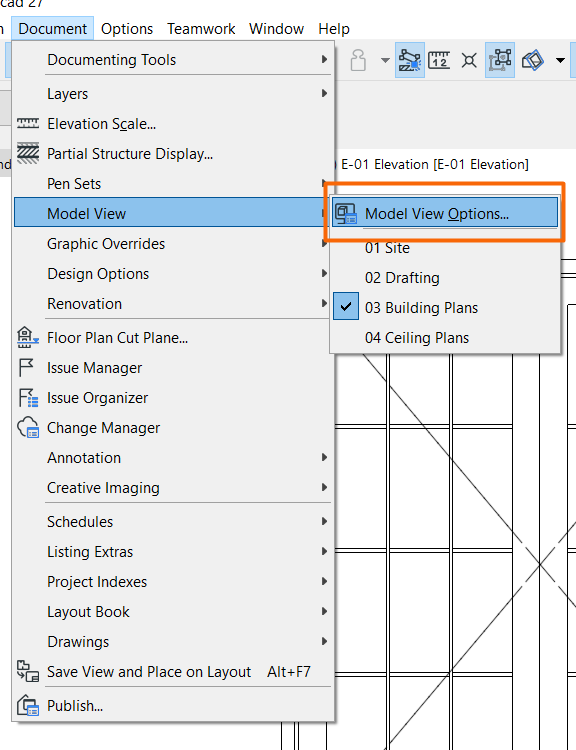

- Ir para Documentação > Visualização do Modelo > Opções de Visualização do Modelo...
- Expanda a seção Opções de Elemento Construtivo.

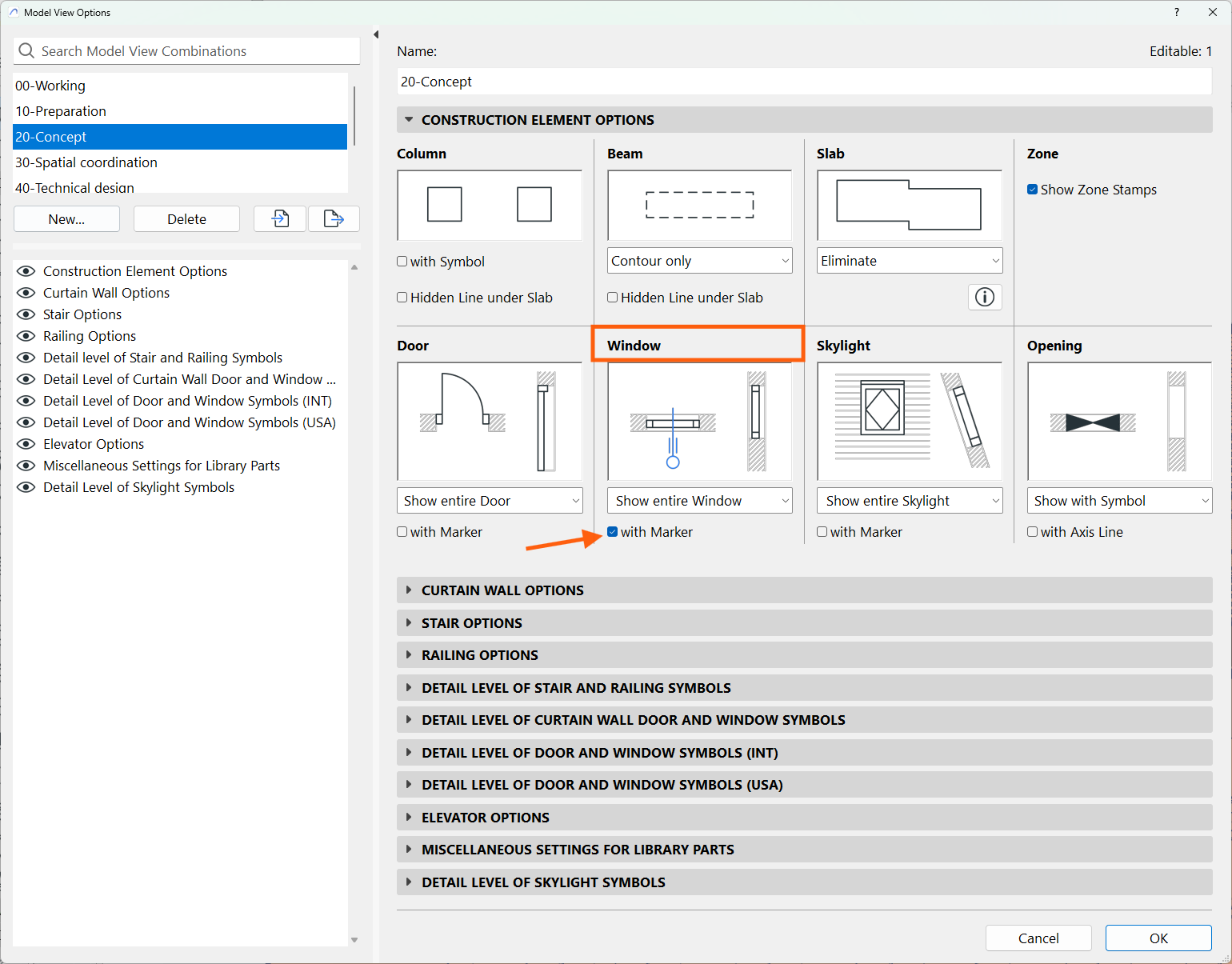

- Marque a opção com Marcador em Porta e Janela para ativar os Marcadores de Cota em sua Visualização.
- Clique em OK.
Nota: Você pode salvar Combinações de Opções de Visualização do Modelo e aplicá-las às suas Visualizações salvas.
Modificando as Opções de Filtro de Renovação
Se você estiver usando Filtros de Renovação em suas Vistas de planta, é importante notar que algumas definições sobrepõem a visibilidade dos marcadores de cota integrados:

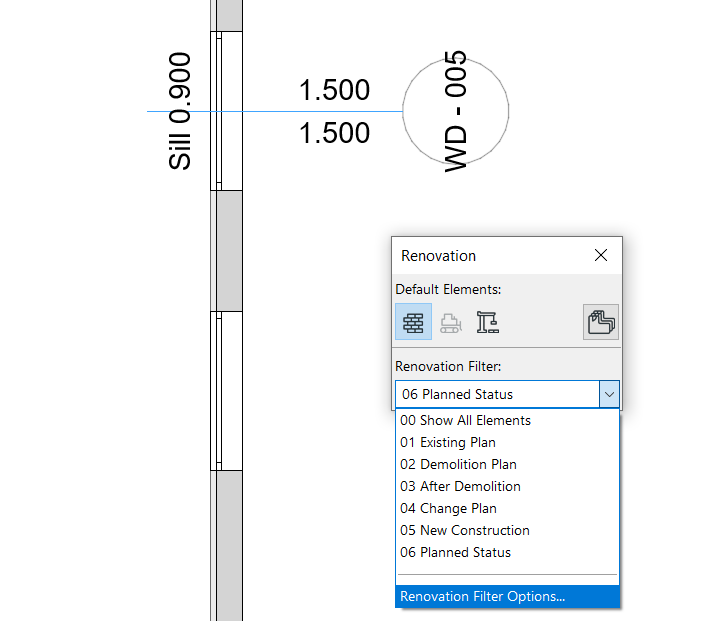

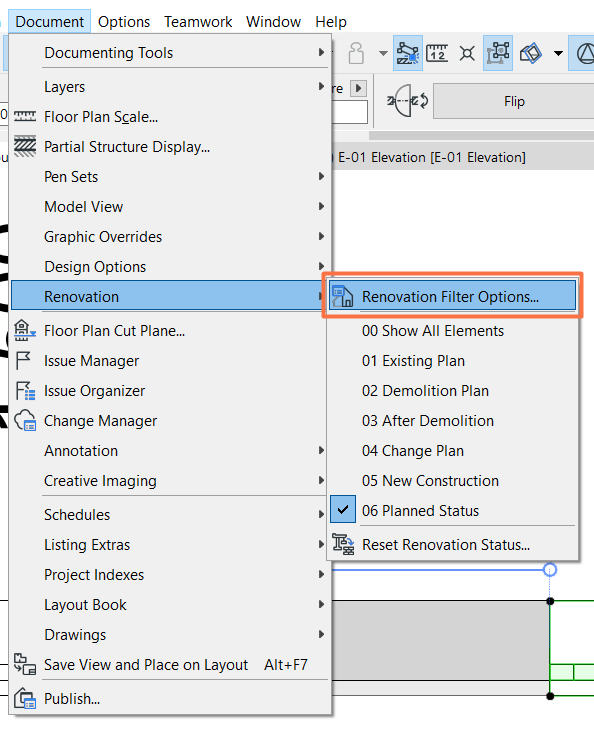

Ir para Documentação > Renovação > Opções de Filtro de Renovação... ou Abra a janela Opções de Filtro de Renovação a partir da Paleta de Renovação.
- Selecione o Filtro de Renovação aplicado à sua Visualização.

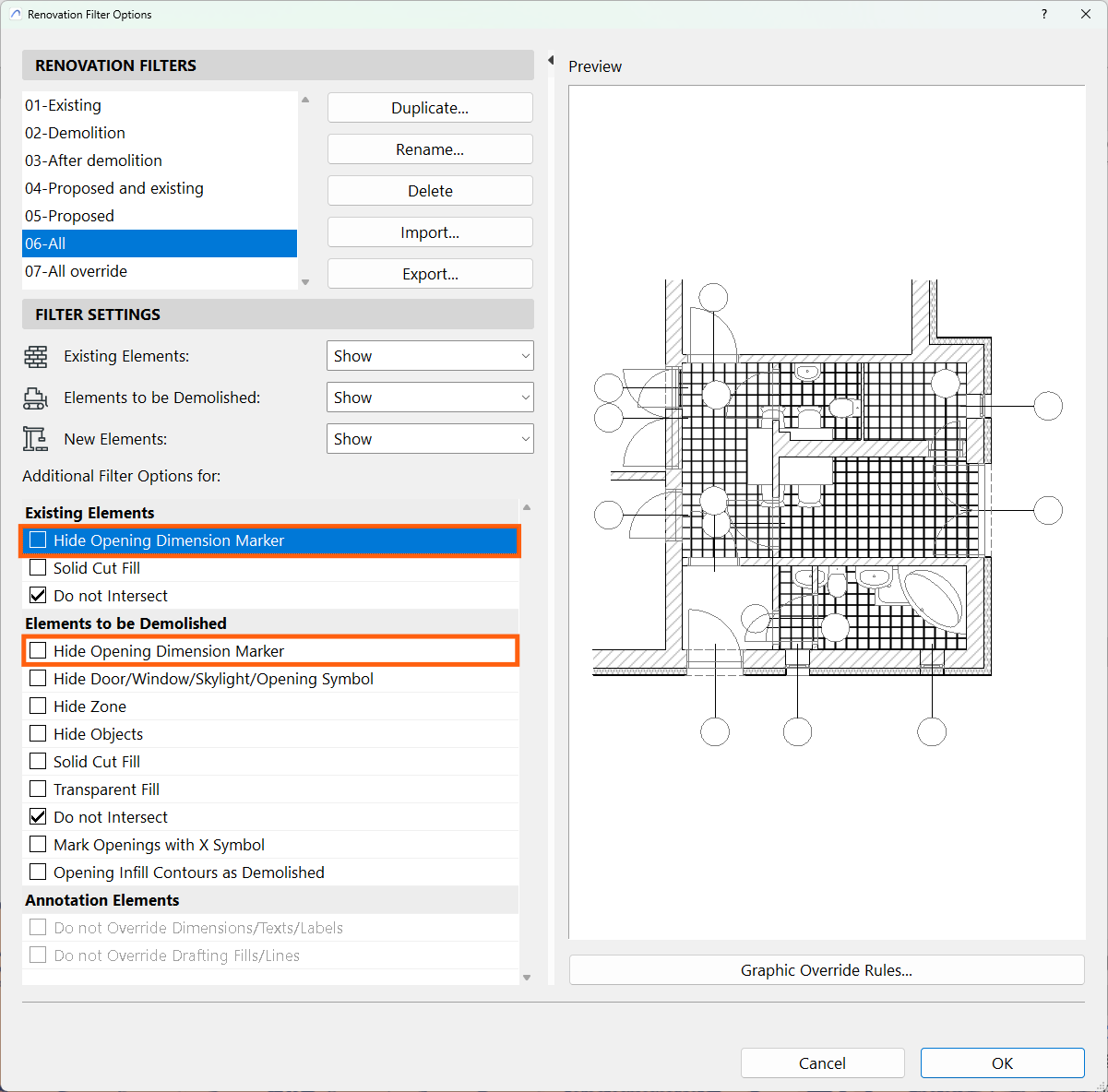

- Na seção Definições de Filtro , verifique se a opção Esconder Marcador de Cota de Abertura está desativada clicando na caixa de seleção para remover o símbolo de marcação.
- Clique em OK para confirmar suas alterações.
Nota: Também é possível que as Paredes nas quais algumas Portas/Janelas estão inseridas tenham o Estado de Renovação incorreto, o que você pode corrigir selecionando o Elemento e alterando seu Estado na Paleta de Renovação.
