Alterar a linha de referência de uma parede poligonal

Descrição do problema

Ao trabalhar com paredes poligonais, pode ser necessário alterar a posição da linha de referência, também chamada de contorno de referência no Archicad. Isso também é útil quando a conversão de qualquer outro tipo de parede em uma parede poligonal fizer com que a linha de referência mude de posição.

Solução

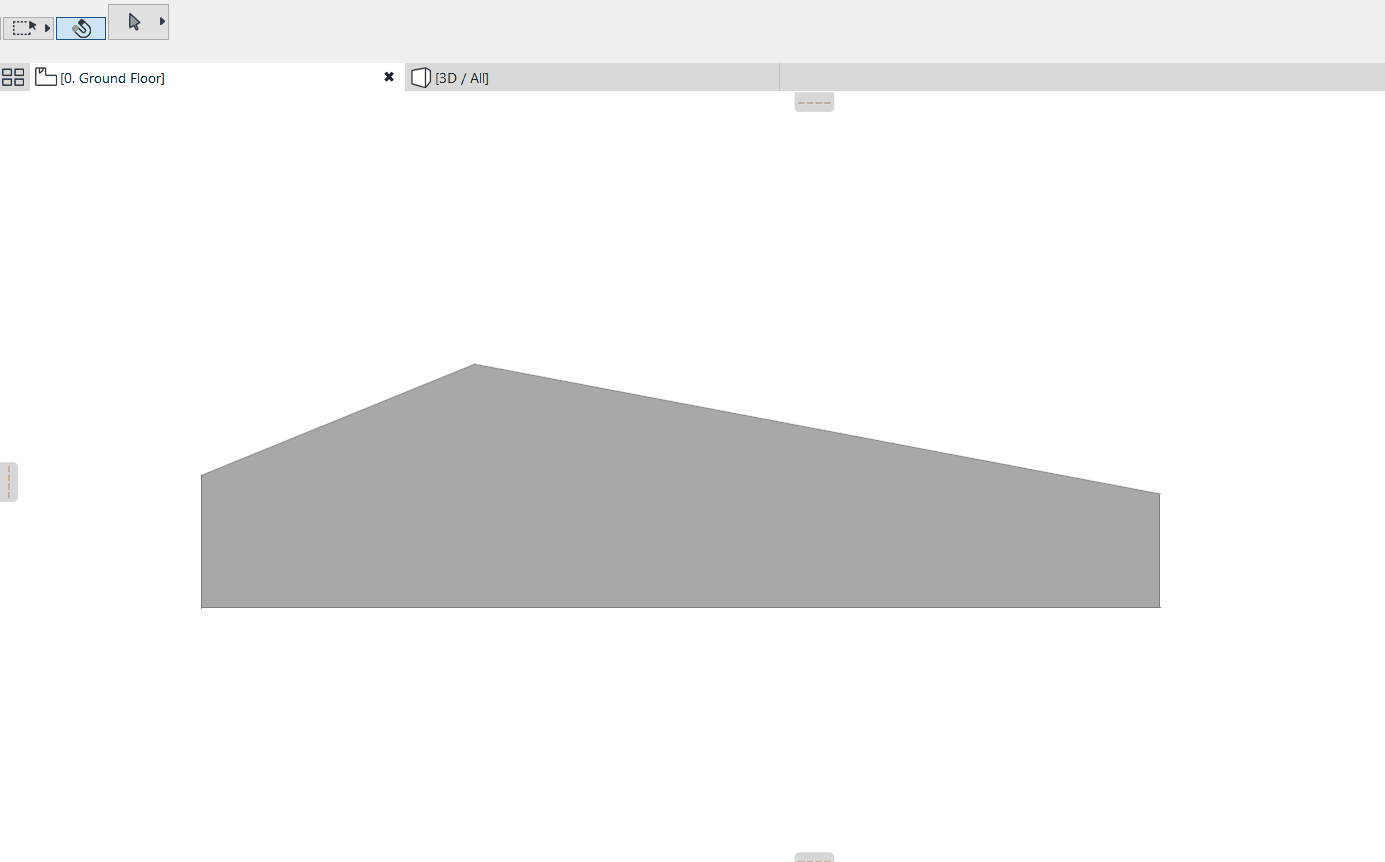

Podemos redefinir o contorno de referência de uma parede poligonal com as seguintes etapas:

1. Selecione a parede
2. Clique em um dos vértices do contorno de referência
3. Uma paleta de contexto será exibida

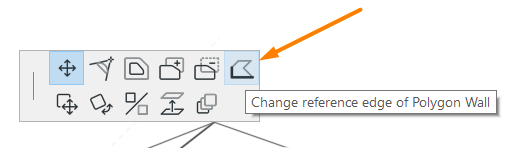

4. Selecione o comando Alterar contorno de referência da Parede Poligonal na paleta de contexto
5. Clique uma vez no vértice final do novo contorno de referência

É importante observar que, por padrão, o contorno de referência de uma parede poligonal é definido como a face exterior.
