Descrição do problema

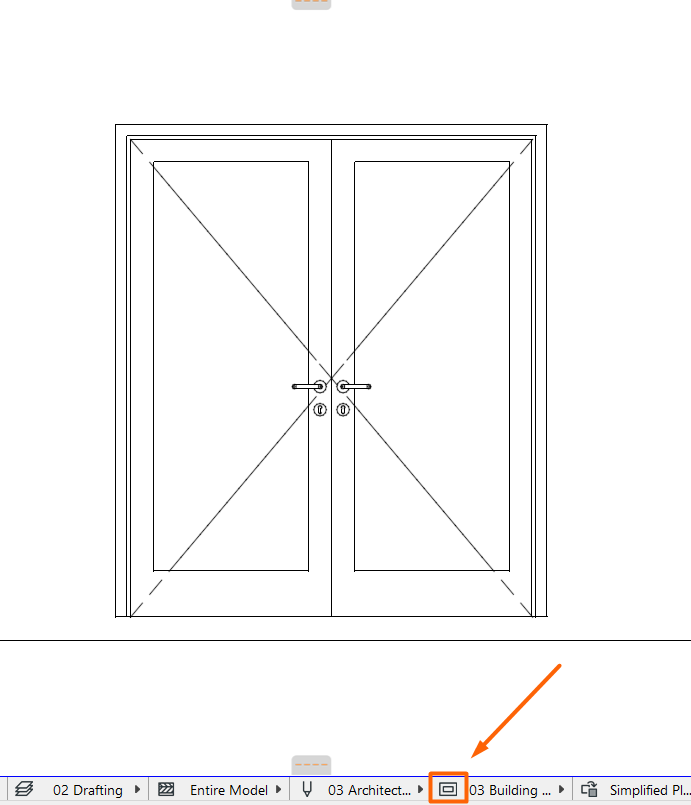

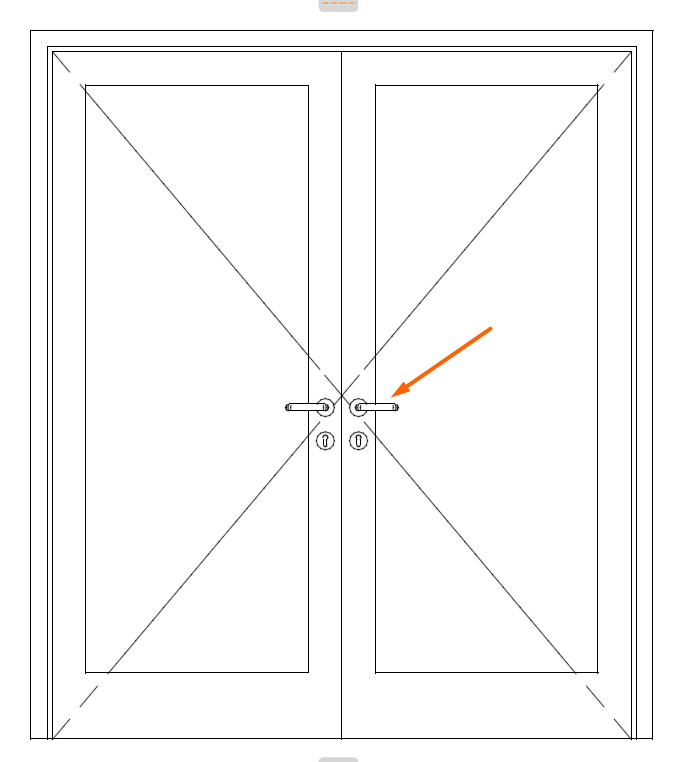

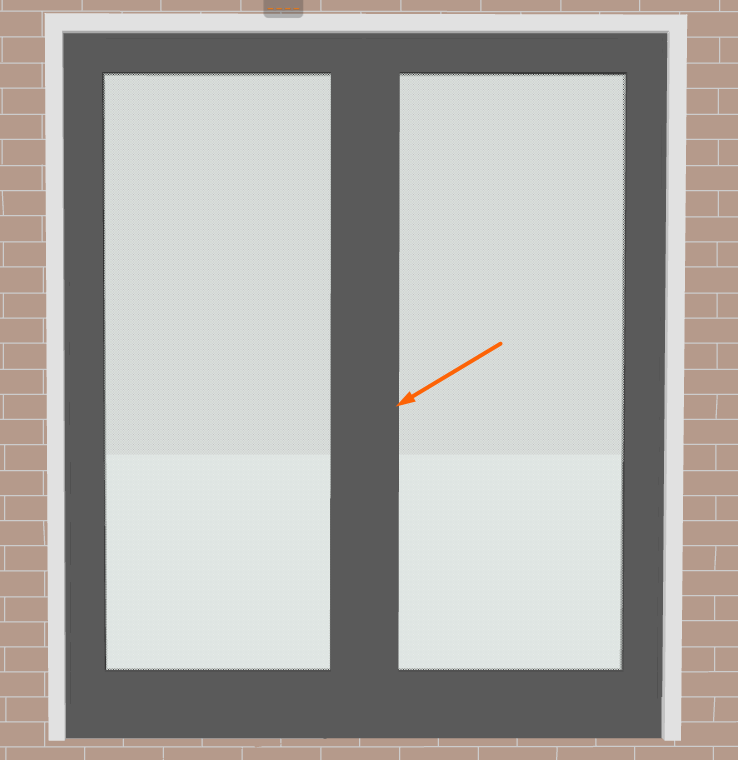

Após adicionar uma maçaneta ou botão a uma Janela ou Porta, podemos notar que elas são exibidas corretamente nas vistas 2D, mas não aparecem na Janela 3D. Pode até acontecer de a maçaneta/botão estar em falta tanto em 2D quanto em 3D
Artigo Relacionado: Torneiras e Maçanetas de Objetos não estão visíveis em 3D
Solução
Isso se deve a uma configuração na Opções de Visualização do Modelo, e uma inconsistência no projeto, nas Combinações de Opções de Visualização do Modelo.
- Certifique-se de que as seguintes configurações estejam aplicadas:
- Para Janelas: Definições de Janela > Básica Definições de Janela > Maçaneta.
- Para Portas: Definições de Porta > Definições Básicas de Porta > Maçaneta e Proteção Borda.
-

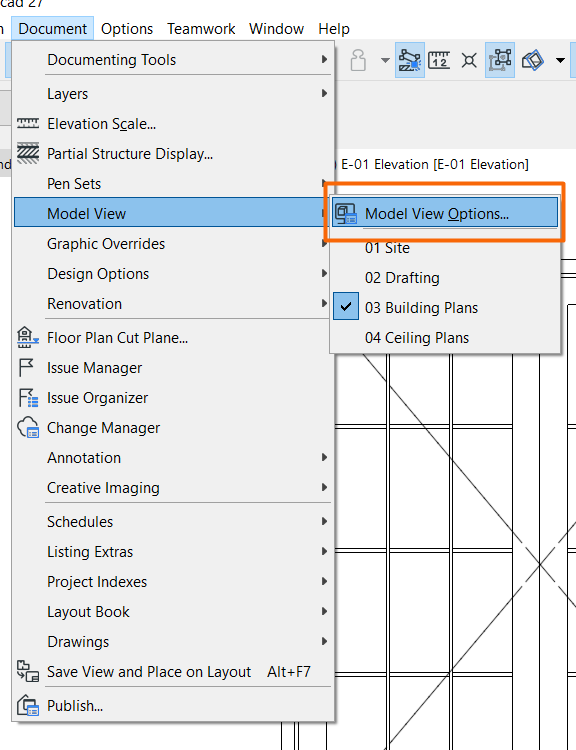

Ir para Documentação > Visualização do Modelo > Opções de Visualização do Modelo... ou Abra a Janela Opções de Visualização do Modelo clicando no ícone na Barra de Opções Rápidas.

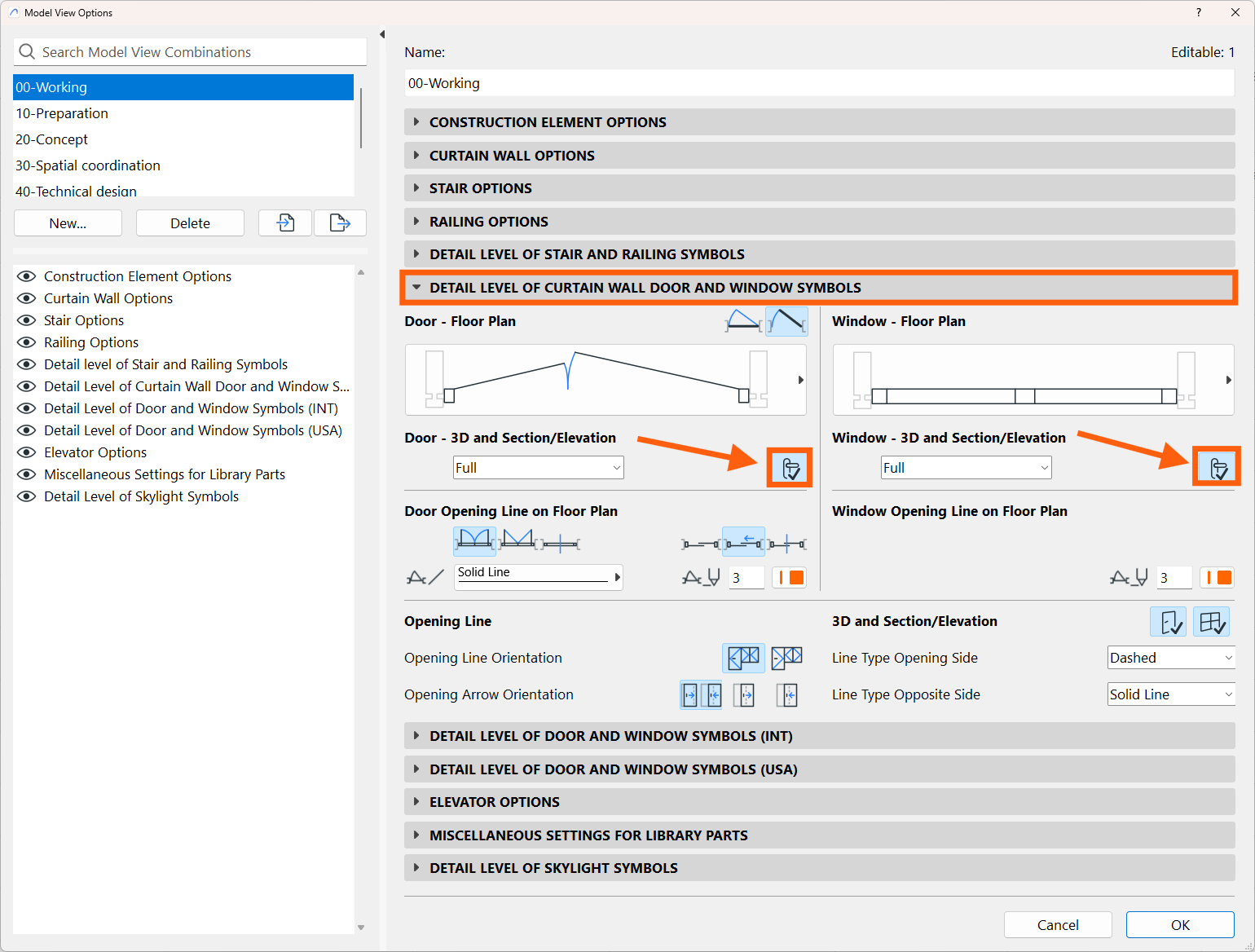

Expanda a seção Nível de Detalhe de Símbolos de Porta e Janela de Parede Cortina.
Em Porta - 3D e Corte/Elevação você verá um ícone representando os objetos Botões e Maçanetas de Porta/Janela.
-
Clique no ícone de Maçaneta para ativá-lo. Ele será destacado em azul e com uma marca de seleção.

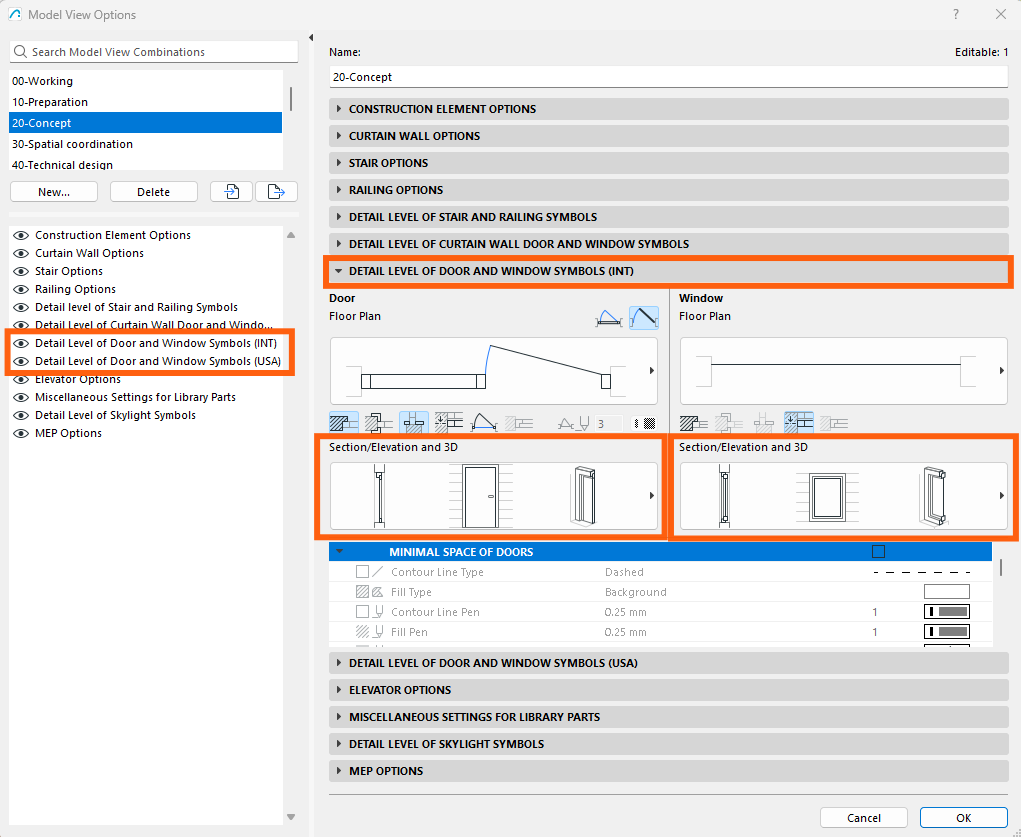

Nota: Para Portas e Janelas da Biblioteca Monolith (Archicad 27 e anteriores) A opção para ativar Maçanetas de Porta/Janela estará em Definições Diversas para Itens da Biblioteca. - Certifique-se Portas/Janelas em Corte/Elevação e 3D estejam definidas como Completo em qualquer outra seção específica de idioma para Símbolos de Porta e Janela na caixa de diálogo de opções de visualização do modelo:
Clique em OK para fechar a janela e salvar suas definições.
Lembre-se de aplicar a combinação de Opções de Visualização do Modelo atualizada às Vistas desejadas.
