Descrição do problema

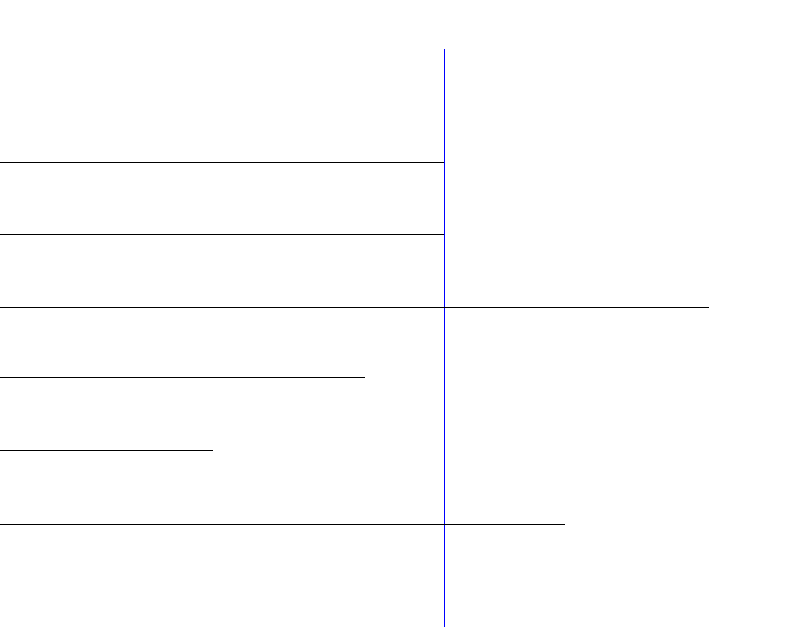

Ao trabalhar com elementos 2D, podemos precisar estender ou encurtar linhas para que correspondam com precisão a outros elementos da planta. Podemos perceber que dar nova forma aos elementos modificando seus nós deixa o fluxo de trabalho mais lento.
Solução
Para isso, podemos usar o comando Ajustar. Há duas formas de acessar essa ferramenta.

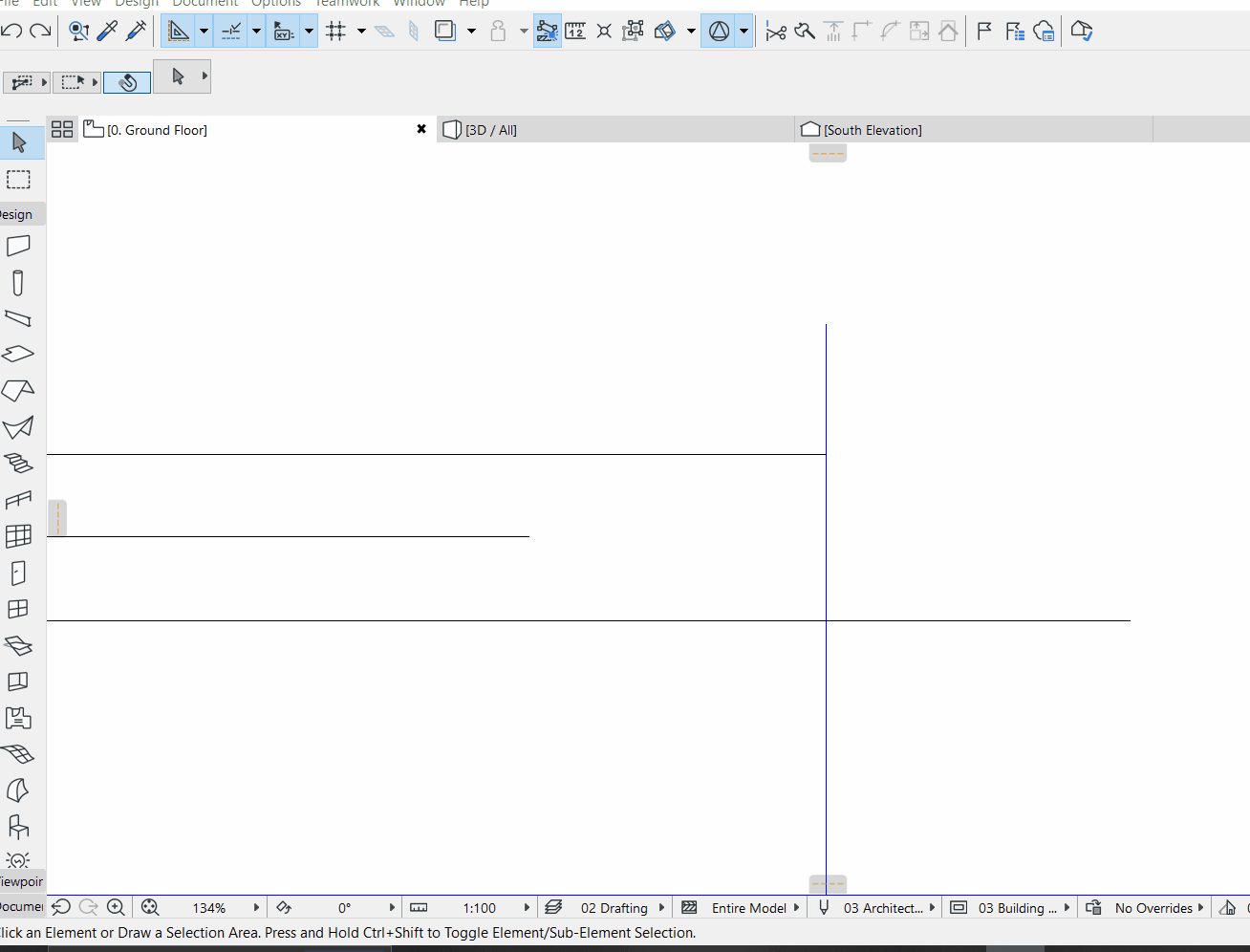

A primeira é pela barra de menus.
- Selecione a linha que deseja modificar.
- Acesse Edição > Dar Nova Forma > Ajustar
- Clique na linha ou aresta à qual você deseja que ela seja ajustada

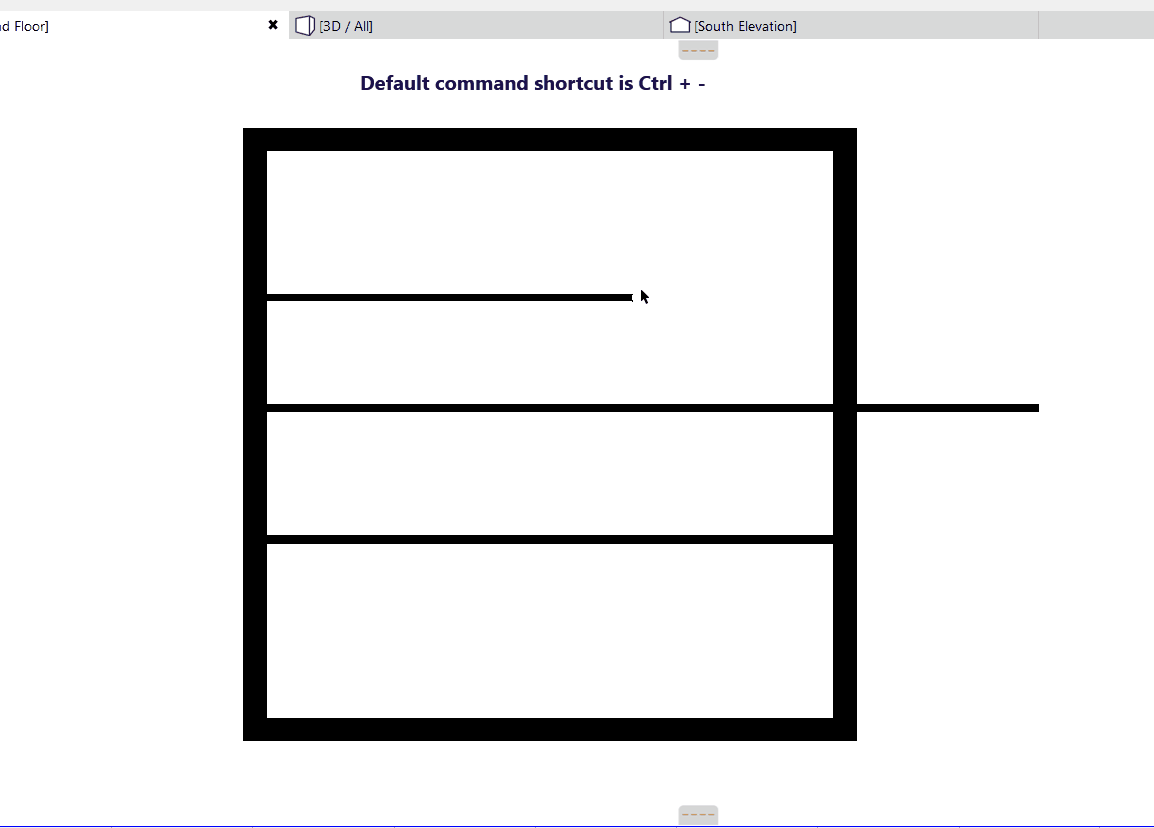

A segunda é usando o atalho de teclado do comando.
- Selecione a linha que deseja modificar.
- Ative o comando com seu atalho de teclado (no Windows, o padrão é Ctrl + - )
- Clique na linha ou aresta à qual você deseja que ela seja ajustada
Para alterar o atalho de teclado:
Opções > Ambiente de Trabalho > Atalhos de Teclado...
Nota: O comando Ajustar também funciona com elementos 3D, como paredes, pilares ou vigas.
