Descrição do problema
Você recebeu informações de levantamento topográfico de um projeto depois que a modelagem já havia começado. Este guia ajudará você a corrigir os níveis dos pisos e a atualizar os marcadores de nível de elevação.
Solução
Você pode editar a elevação de qualquer piso ou conjunto de pisos usando o Modo de Edição de Pisos. O exemplo abaixo definirá o nível do mar como Cota Zero e considerará os Níveis de Piso com essa altitude:
Importante!
Esta operação não pode ser desfeita, portanto, se você não tiver certeza, duplique o arquivo antes de fazê-la.

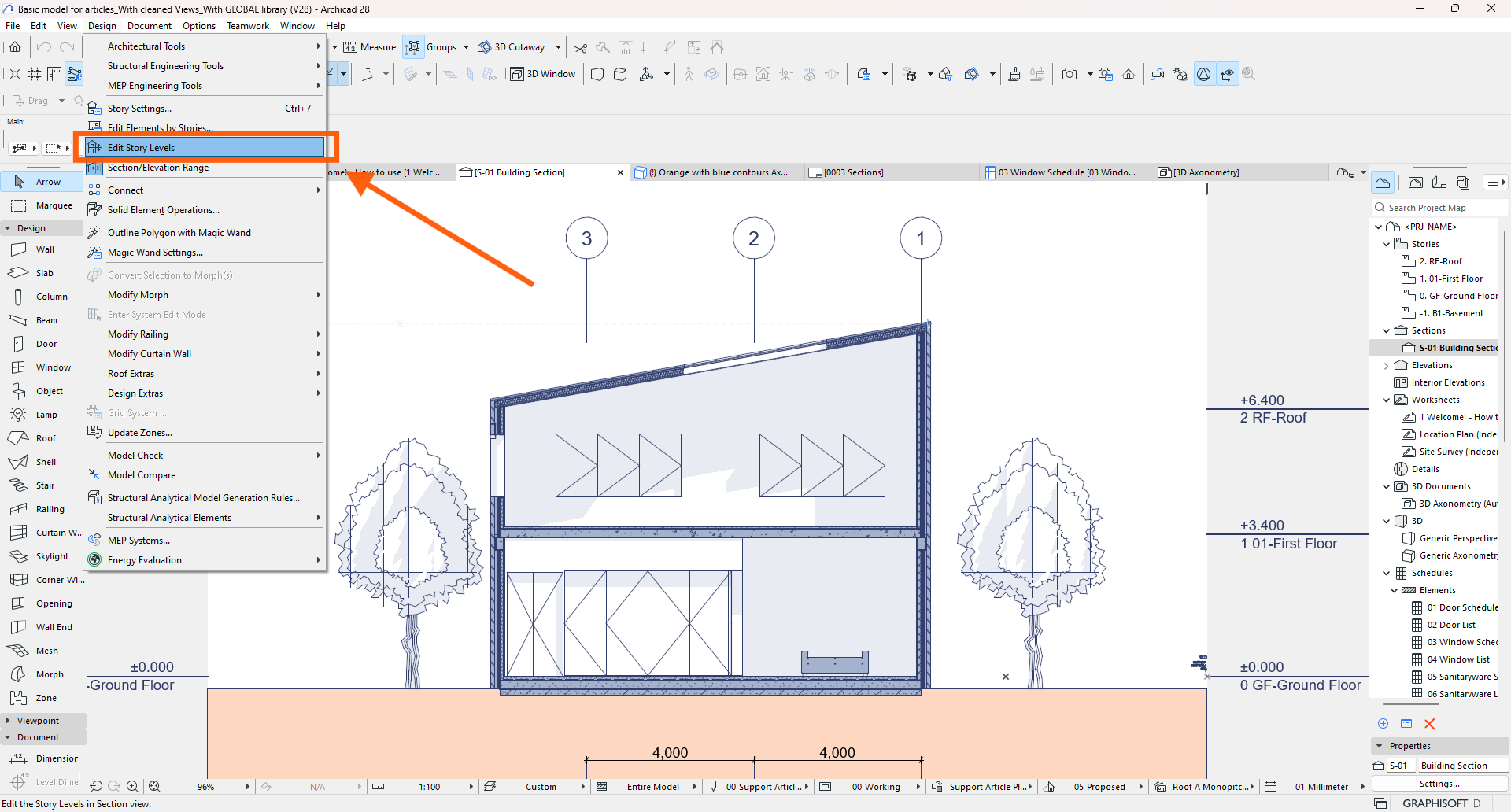

- Vá para Modelagem > Editar Níveis de Piso.

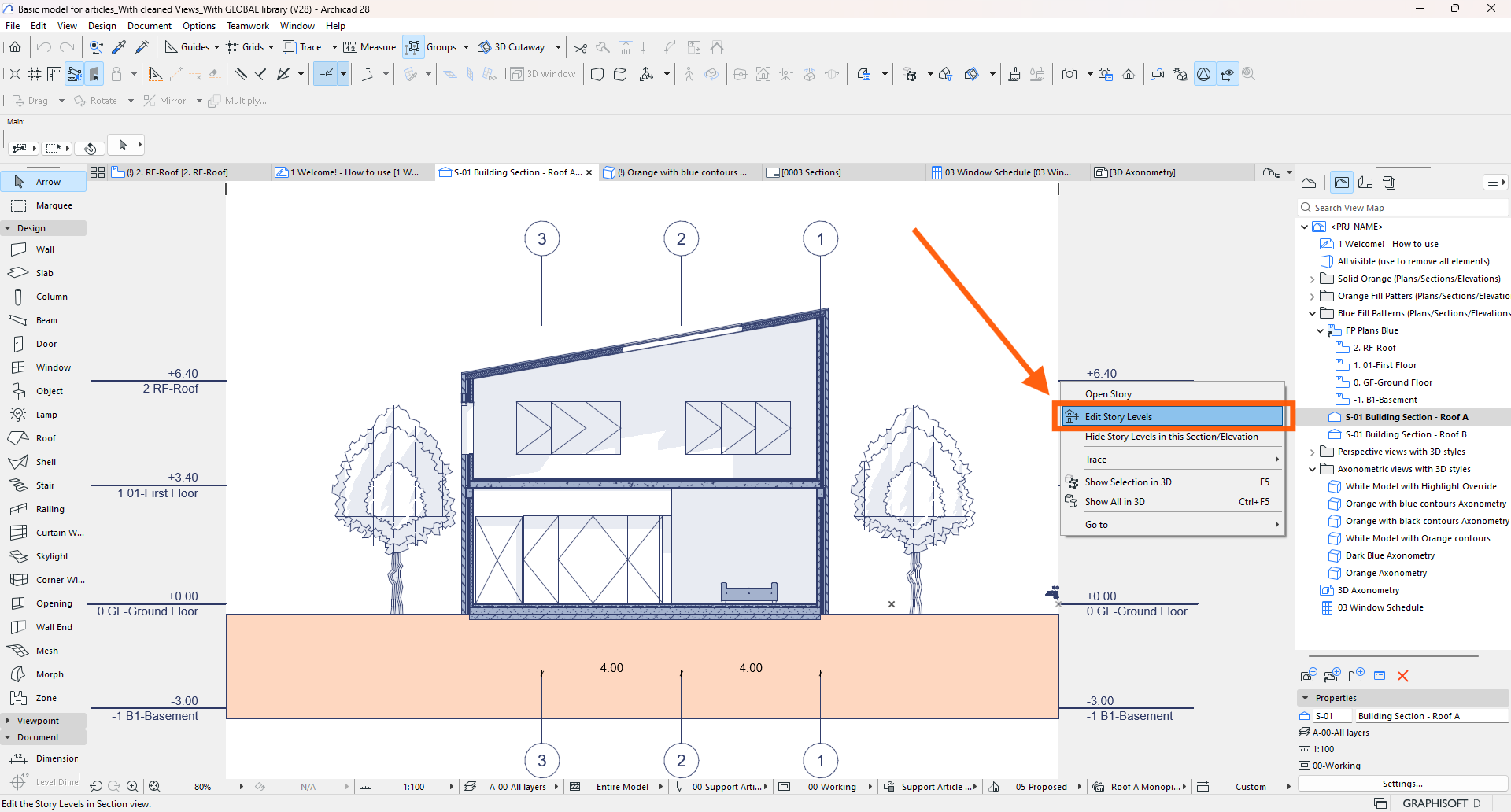

- Como alternativa, você pode encontrar este comando em um menu de contexto, ao clicar com o botão direito em qualquer marcador de nível de piso no corte.
-
A janela do Modo de Edição de Pisos aparecerá na tela.
Nota: Enquanto a janela permanecer ativa na tela, você estará no modo de edição de pisos e poderá arrastar as Linhas do Nível do Piso. - Escolha um modo nesta janela clicando em um dos quatro botões, que executam os seguintes comandos da esquerda para a direita:
- Ajustar apenas o piso selecionado.
- Ajustar o piso selecionado e todos os pisos abaixo.
- Ajustar o piso selecionado e todos os pisos acima.
- Ajustar todos os pisos (este é o que você precisa neste cenário).
- Mova o cursor até a Linha do Nível do Piso que você deseja mover; o cursor mudará de símbolo.
- Clique e arraste o nível do piso até a elevação desejada.
- Clique em OK para aplicar as alterações e sair do Modo de Edição de Pisos.
Nota: A elevação dos elementos modelados será atualizada depois de clicar em OK. Os Marcadores de Elevação Associativos e as Cotas de Nível também serão atualizados. Os Elementos de Grelha e as anotações colocadas nos cortes/elevações precisarão ser reposicionados manualmente.
Artigo relacionado: Como ajustar o nível de um único piso?
