Janela/Porta não cria uma abertura quando colocada em uma Parede

Descrição do problema

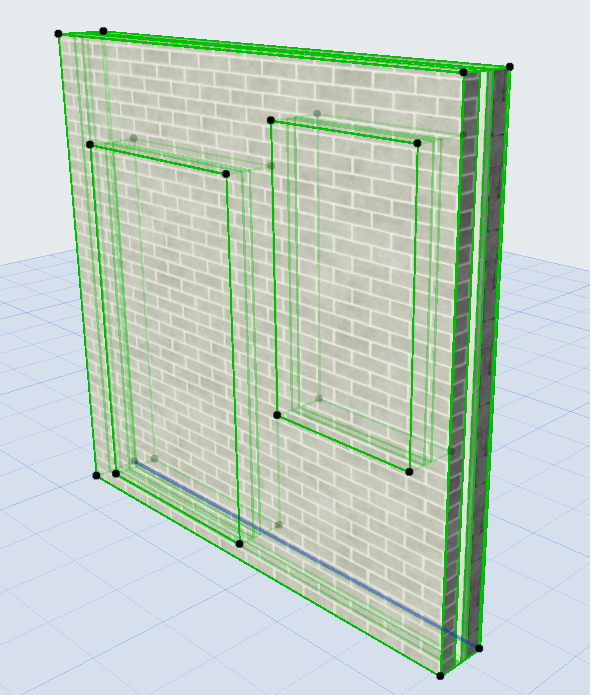

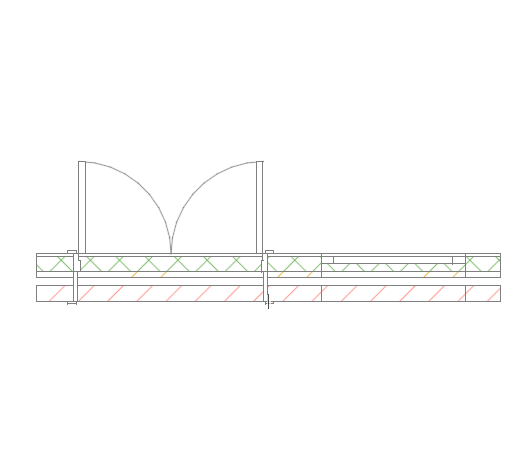

Você coloca uma porta ou janela em uma parede e o elemento não corta uma abertura na parede; a superfície da parede permanece sólida ao redor da estrutura da porta ou janela, em vez de mostrar uma abertura limpa.

Você notará que copiar as definições da parede com a ferramenta conta-gotas para criar uma nova parede não mostra esse comportamento, mas usar o comando Arrastar & Repetir na parede original traz o problema de volta.

Solução

Esse comportamento ocorre quando a parede e a porta ou janela possuem valores de Estado de Renovação diferentes enquanto o Filtro de Renovação ativo mostra todos os estados de uma vez. Quando um filtro define as três opções de Estado de Renovação para Mostrar, os elementos não interagem mais entre si independentemente do estado atribuído.

Nota: Um novo projeto inicia com cada elemento definido com o estado Existente, e o Filtro de Renovação padrão (00 Mostrar Tudo em 3D) exibe todos os estados sem diferenciar entre eles.

Dica: Abra o Paleta de Renovação em Janela > Paletas > Paleta de Renovação para verificar ou alterar o Estado de Renovação de um elemento selecionado.

Solução 1: Igualar o Estado de Renovação dos elementos

Use esta solução quando quiser que a parede e a porta ou janela interajam no Filtro de Renovação atual.

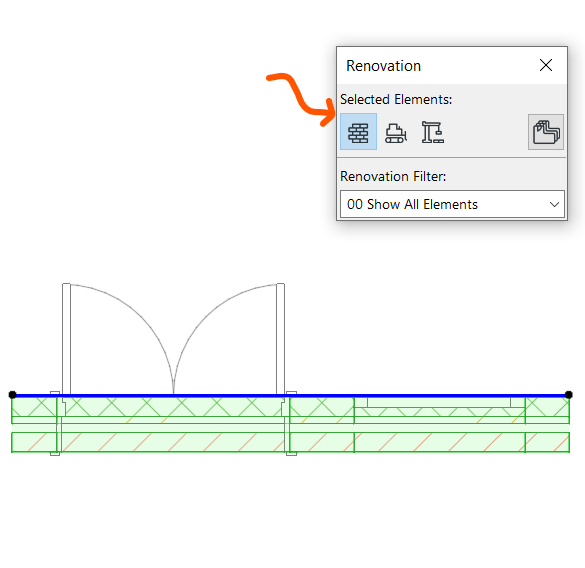

1. Selecione a parede e anote seu Estado de Renovação na Paleta de Renovação.

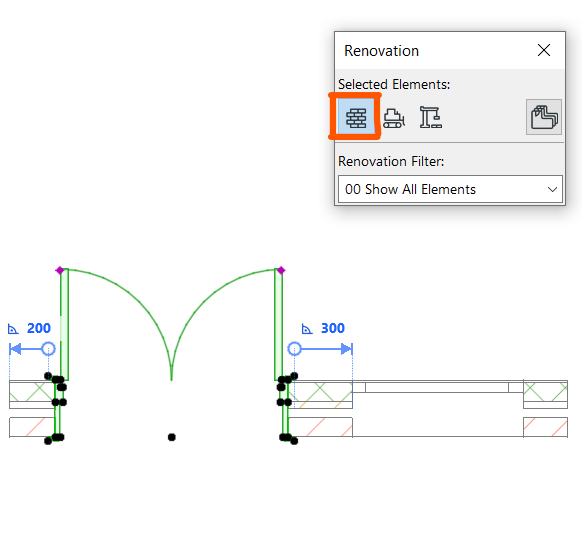

2. Selecione a porta ou janela que não corta uma abertura.

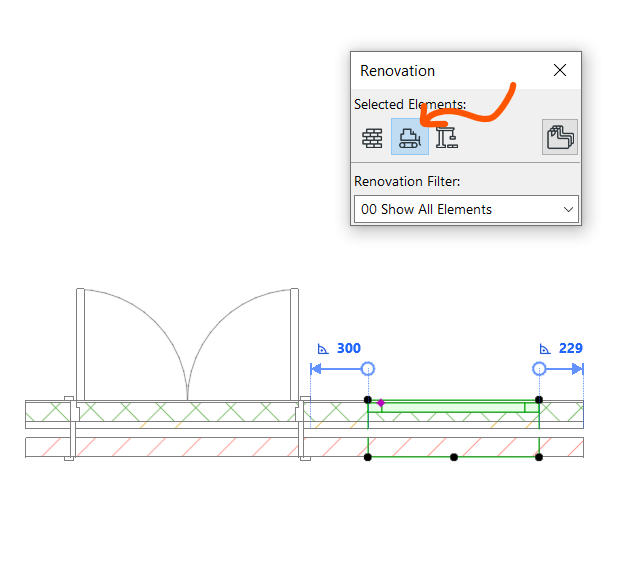

3. Clique no ícone na Paleta de Renovação que corresponde ao estado da parede: Existente, Novo, ou A Demolir.

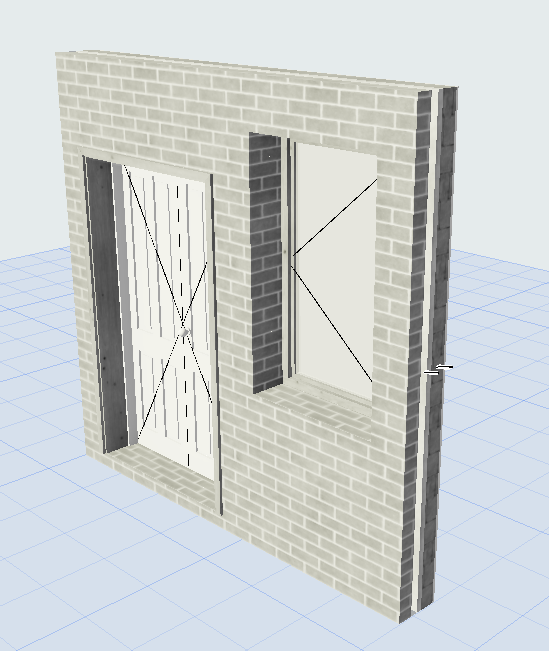

4. Confirme que o elemento agora corta uma abertura na parede.

Solução 2: Alterar para outro Filtro de Renovação

Use esta solução quando outro Filtro de Renovação existente já trata os estados que você está usando com uma configuração de Esconder ou Sobrepor em vez de Mostrar.

1. Abra o diálogo de definições do Filtro de Renovação usando um dos seguintes métodos:

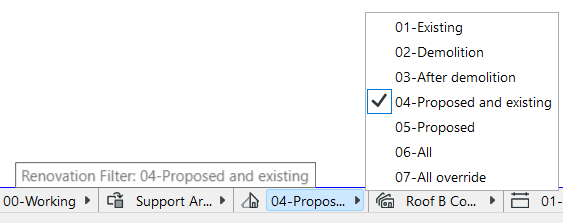

   1. Selecione um filtro no pop-up do Filtro de Renovação na Barra de Opções Rápidas.
   2. Selecione um filtro no pop-up do Filtro de Renovação na Paleta de Renovação.
2. Escolha um filtro como 06 Estado Planejado, que mostra os estados Existente e Novo enquanto esconde elementos marcados A Demolir.
3. Confirme que a porta ou janela agora corta uma abertura na parede.

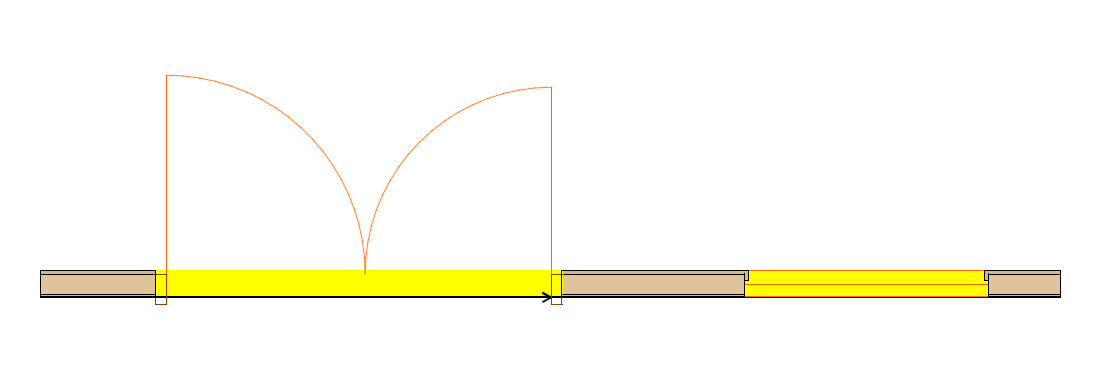

Dica: Alterne o Filtro de Renovação para 04 Modificação da Planta para confirmar ambos os estados de uma vez: a abertura na parede existente preenche com amarelo para A Demolir, enquanto a Estrutura da nova porta aparece em vermelho para Novo.

Solução 3: Editar as definições do Filtro de Renovação ativo

Use esta solução quando estiver usando um Template do Projeto personalizado, ou gostaria de modificar o Filtro de Renovação atual da visualização e alterar como esse filtro trata cada estado em vez disso.

1. Ir para Documentação > Renovação > Opções de Filtro de Renovação.
2. Selecione o Filtro de Renovação ativo no pop-up na parte superior da caixa de diálogo.
3. Defina o estado que deseja manter como está para Mostrar.
4. Defina pelo menos um outro Estado de Renovação para Esconder ou Sobrepor para que os dois estados não compartilhem mais a mesma configuração de Mostrar.
5. Clique em OK para aplicar as novas definições à Visualização Atual.
