Descrição do problema
O projeto da sua escada tem alguns degraus com geometria especial ou incomum, e você gostaria de representá-los no Archicad. Use o Modo Edição da Escada para remodelar degraus atípicos e limites de lance quando edições simples de vértices não alcançarem a geometria necessária
Solução
Opção 1

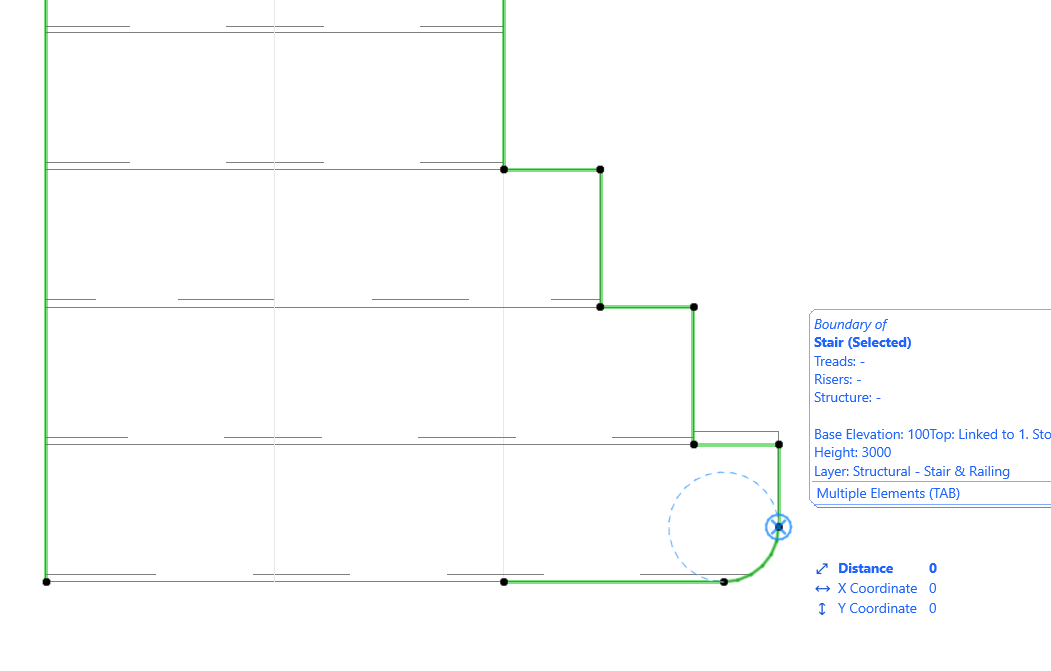

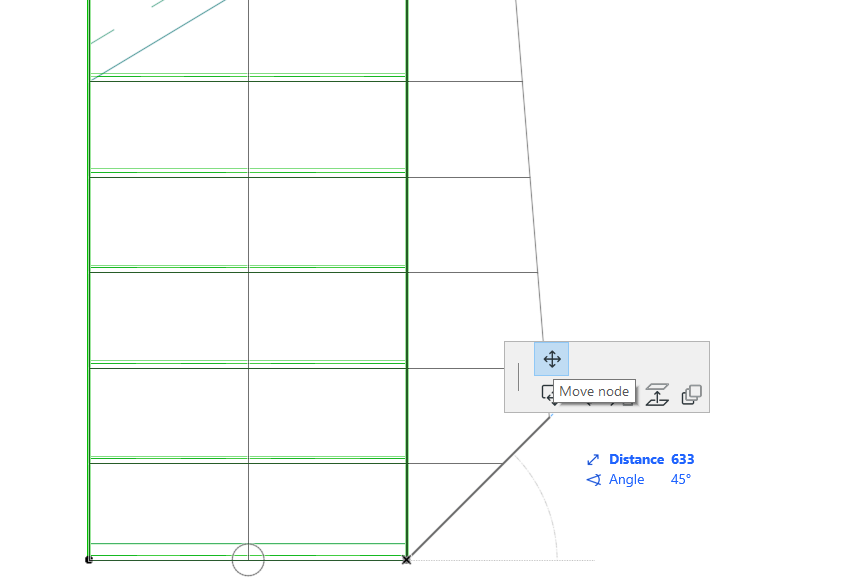

- A modificação simples do ângulo dos lances é possível simplesmente movendo os vértices da escada

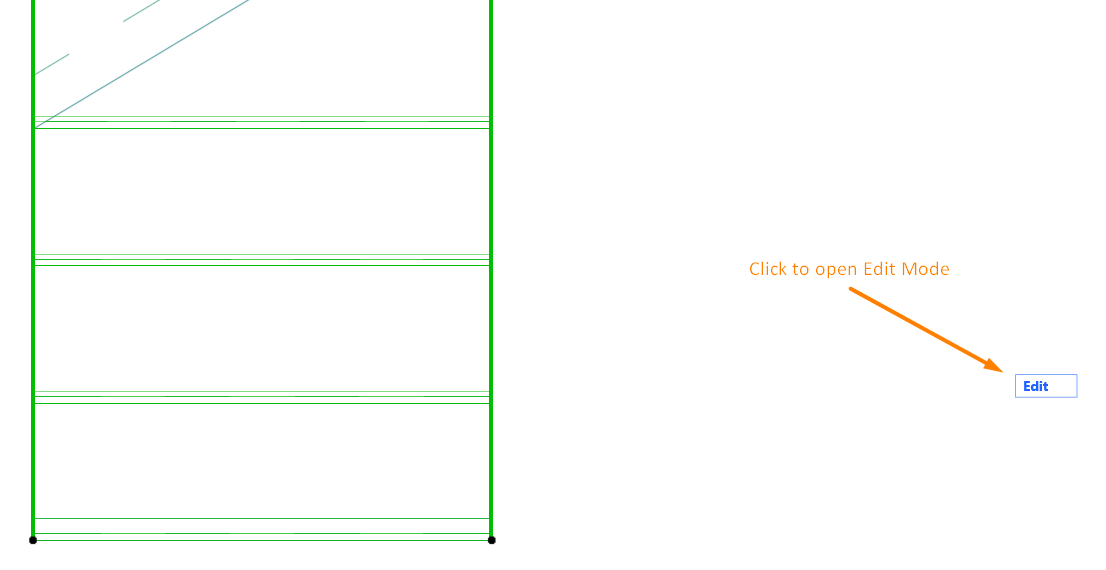

- A edição mais precisa pode ser feita selecionando a escada e clicando em Edição para ativar o Modo Edição
- Aqui, você notará que podemos selecionar diferentes elementos da escada, como o revestimento de piso e espelho. Conforme mostrado abaixo
- Note que, ao selecionar a escada clicando no piso, você não poderá modificar diretamente a estrutura dos degraus; em vez disso, estará remodelando o revestimento.

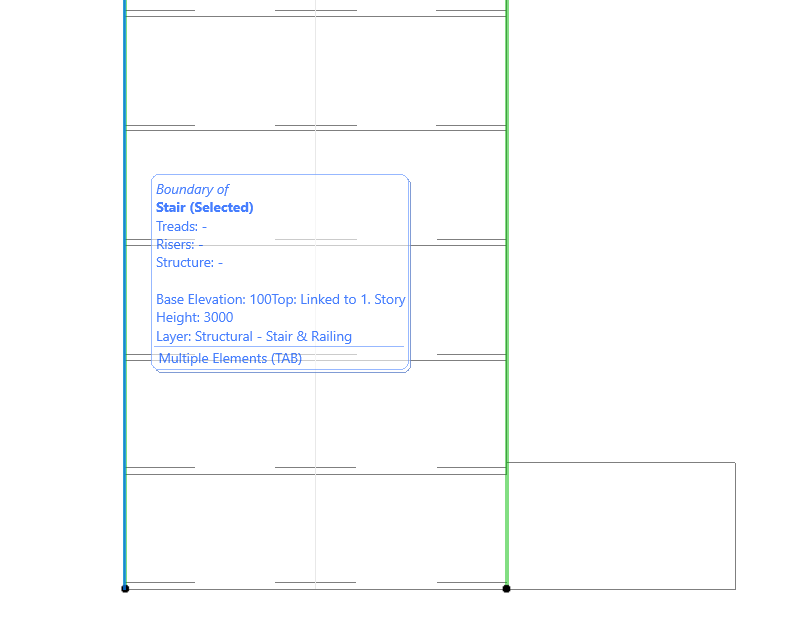

- Para editar a estrutura, certifique-se de selecionar a Escada clicando no Contorno do Lance, no lado oposto à Linha de Referência da escada

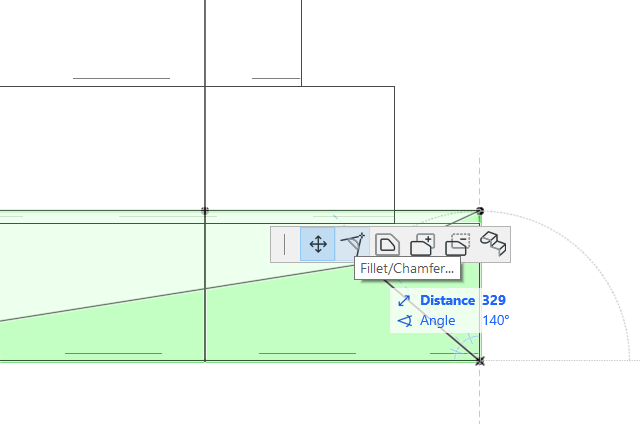

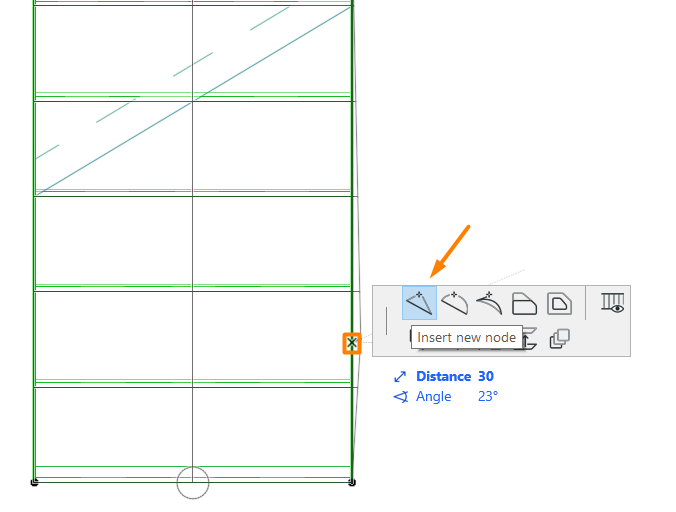

- Ao clicar ao redor das arestas e vértices da sua escada, você notará na Paleta Flutuante que pode adicionar vértices, curvar arestas, aplicar boleos/chanfros aos cantos, e outras modificações comuns.
Opção 2

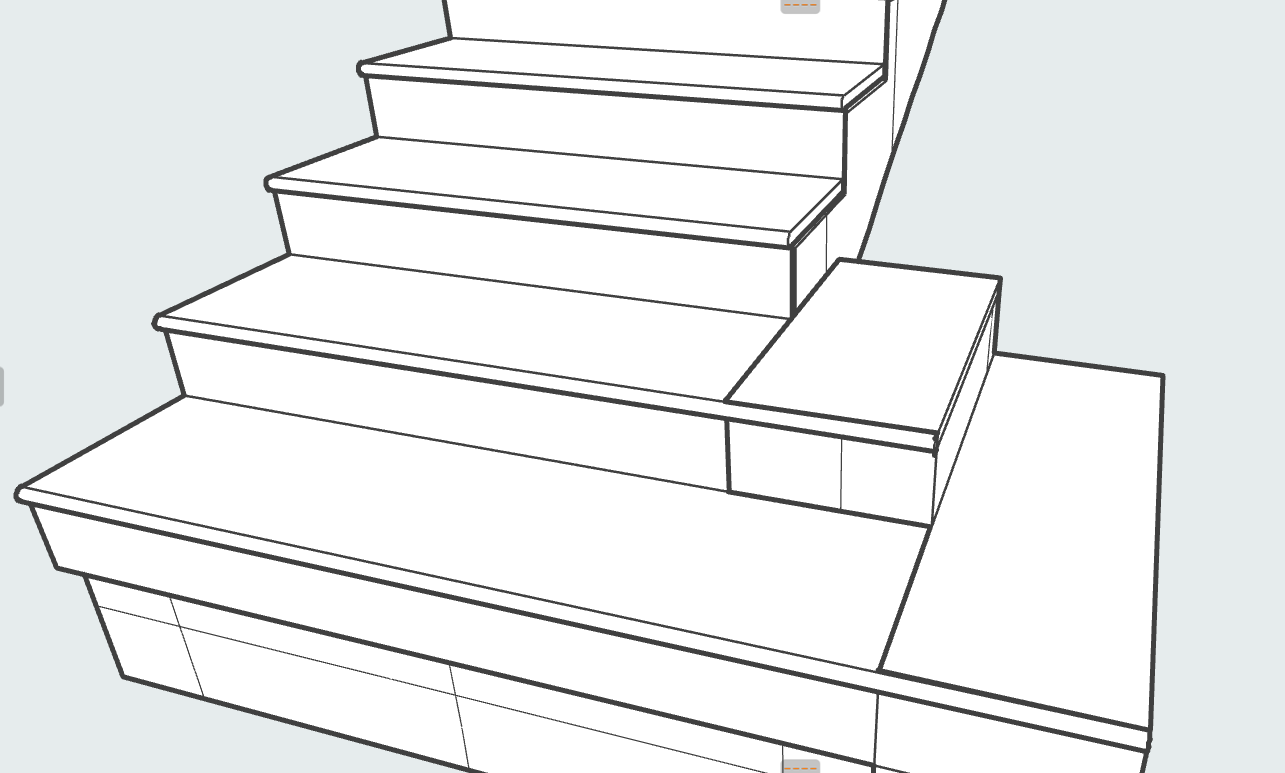

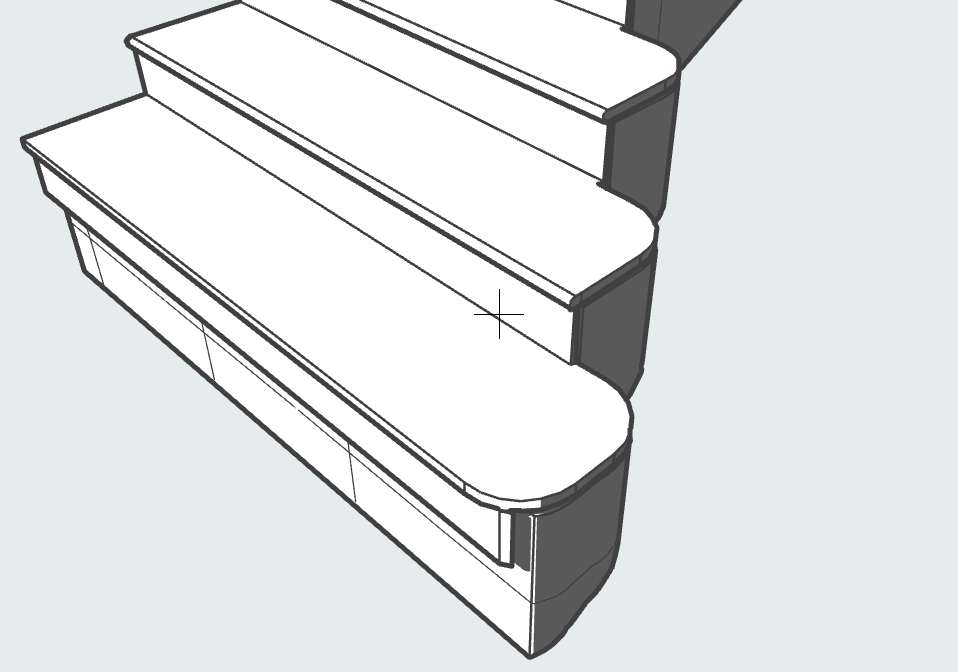

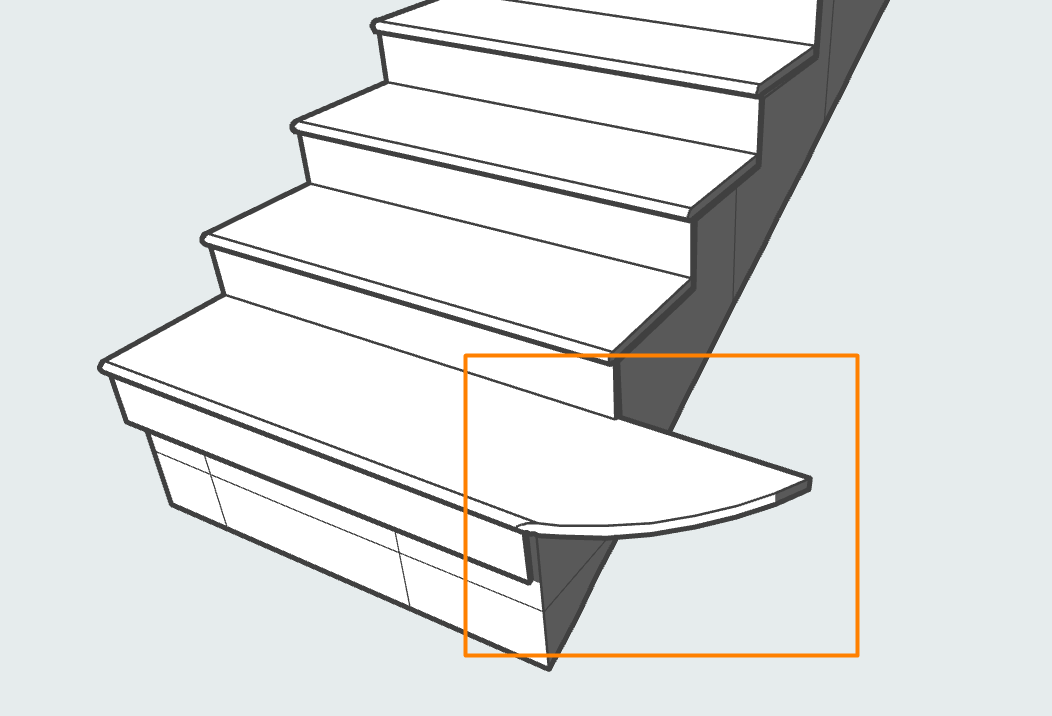

Se você tiver uma situação em que descobrir que os degraus da escada não podem ser modificados ao seu gosto (por exemplo, a imagem abaixo), pode usar lajes para complementar os pisos.

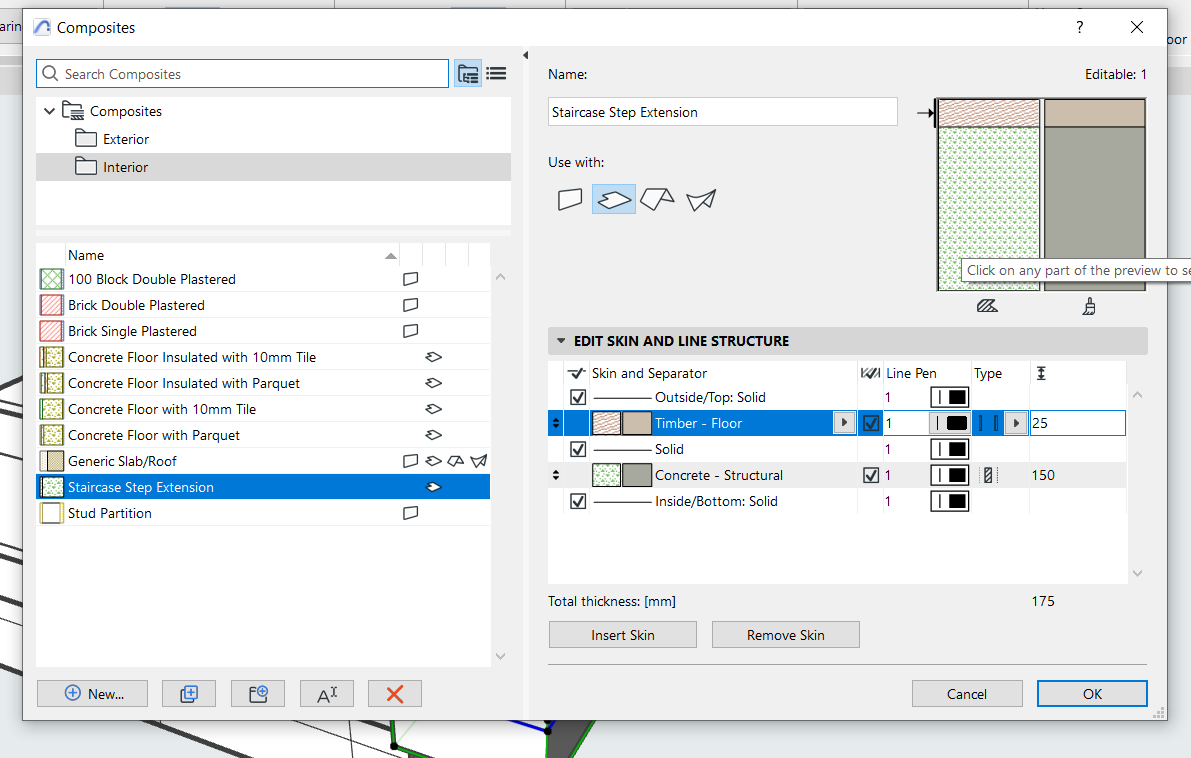

- Crie uma Composta para a Ferramenta Laje que corresponda aos materiais e à espessura do Revestimento de Espelho e Piso da escada.

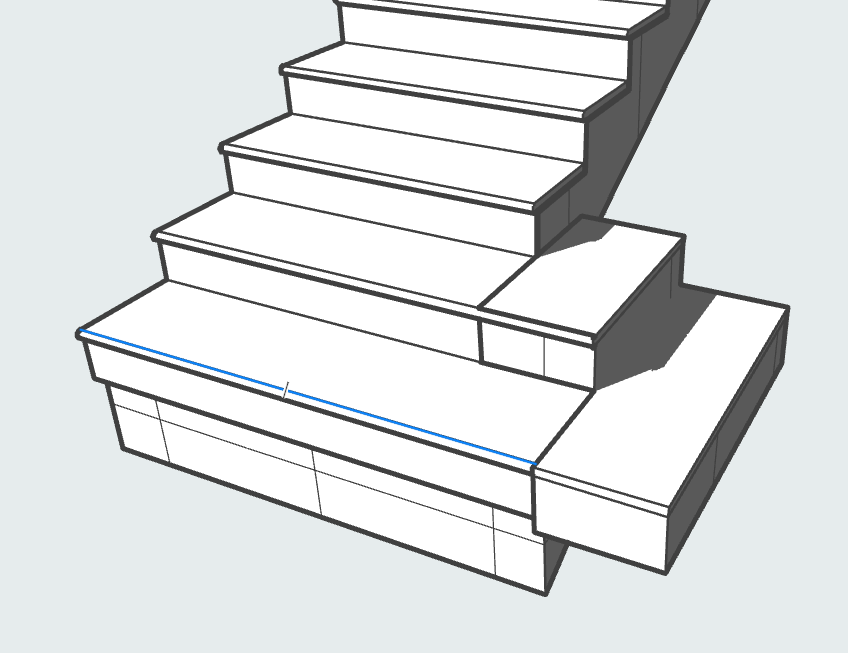

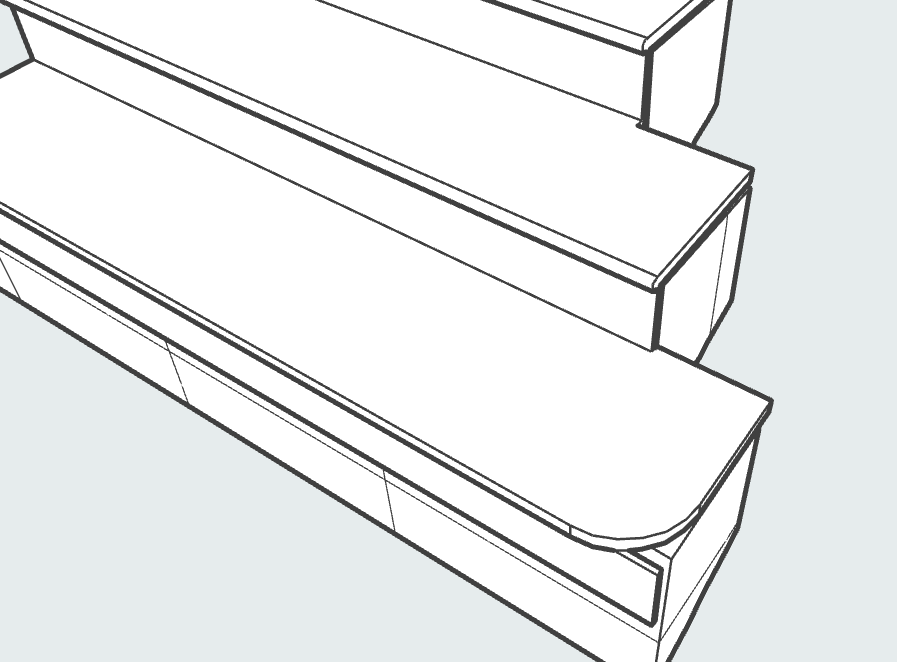

- Usando a Ferramenta Laje com sua nova Composta, modele o prolongamento do degrau.

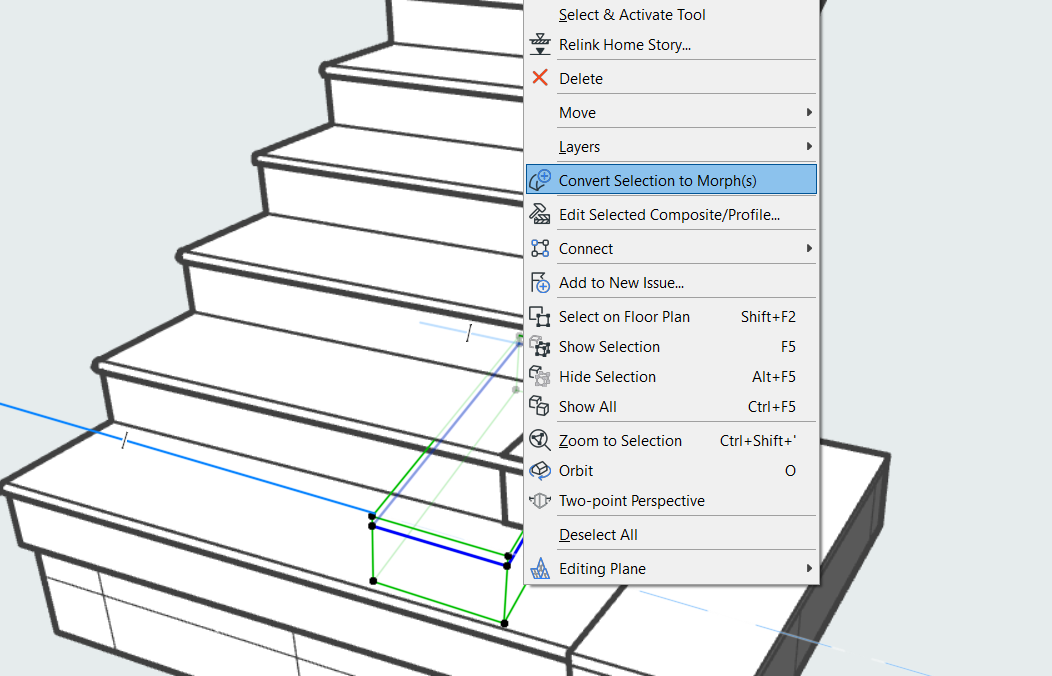

- Você pode converter as Lajes em Morphs para edição adicional
- Selecione os Morphs, Clique com o Botão Direito > Agrupar

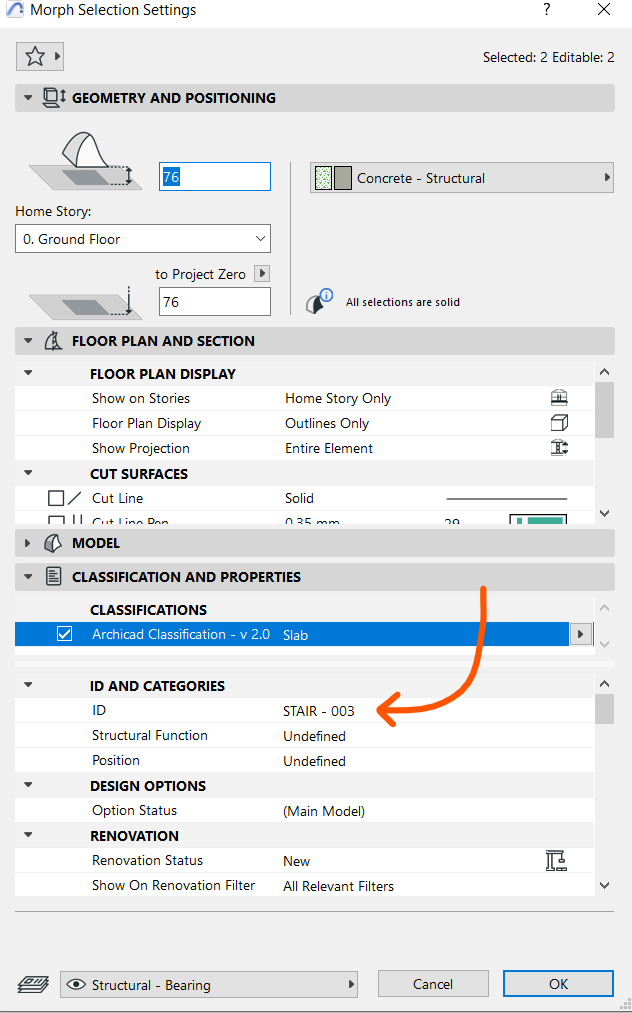

- Nas Definições de Seleção dos Morphs/Laje, altere o ID do Elemento para corresponder ao ID do Elemento da sua escada. Isso ajudará você a isolar o elemento para Mapas, Sobreposições Gráficas, Pesquisar e Selecionar, etc.
- Volte ao Modo Edição na escada para fazer ajustes finais para que a escada principal corresponda e se integre visualmente com os novos degraus
