Descrição

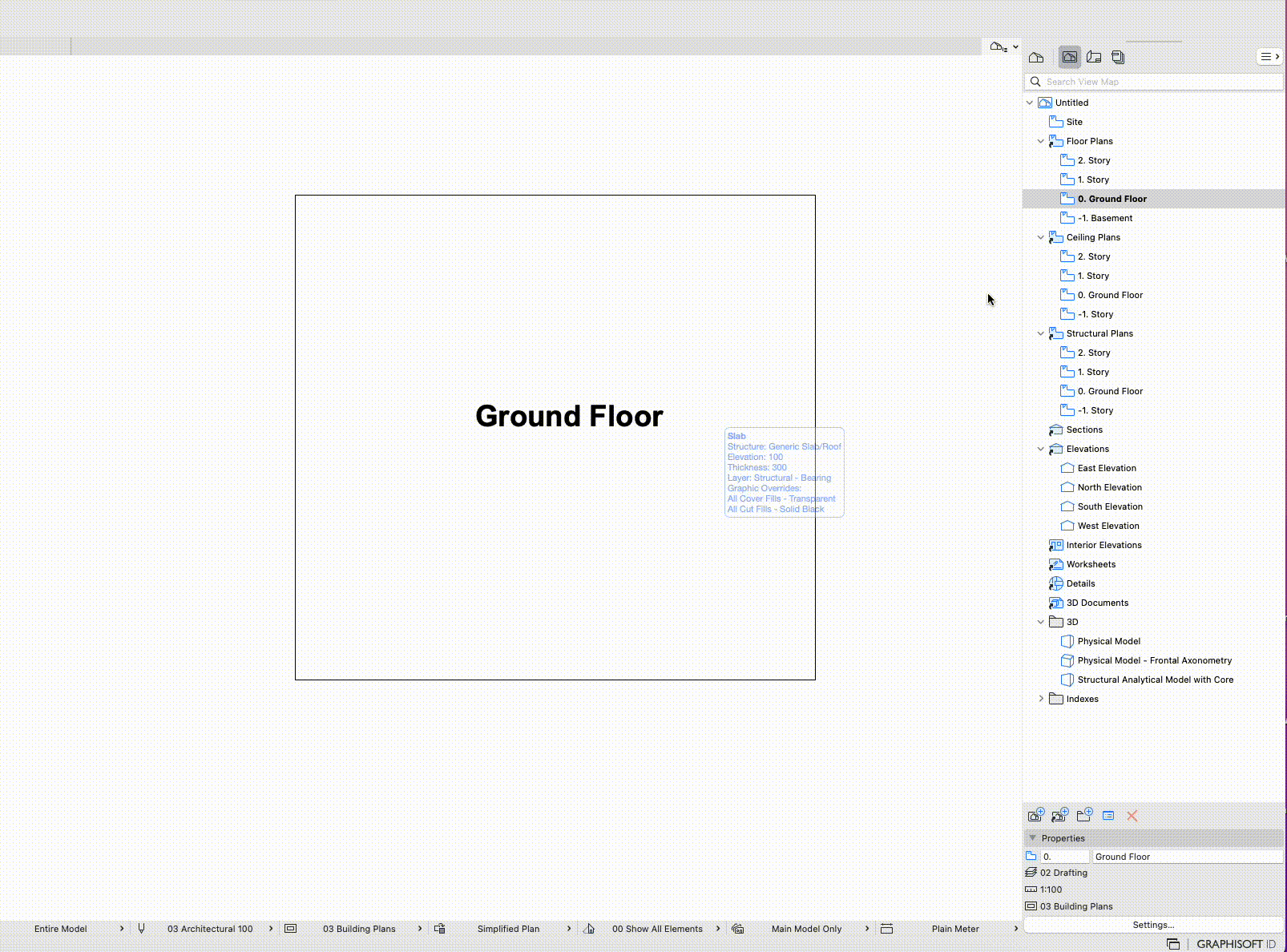

Você deseja mostrar uma laje, malha ou objeto em uma visualização diferente do seu piso de origem. Você pode editar sua visibilidade por piso nas definições do elemento correspondente, mas também gostaria de alterar a aparência de suas linhas para pontilhadas ou contínuas, dependendo de qual piso está ativo.
Solução
O tipo de linha usado para exibir lajes e malhas em pisos diferentes do seu piso de origem é controlado globalmente pelas definições de Herança em Preferências do Projeto. Por padrão, as lajes exibidas acima do seu piso de origem são mostradas com um tipo de linha tracejado. Você pode alterar este tipo de linha por meio das preferências de Herança.

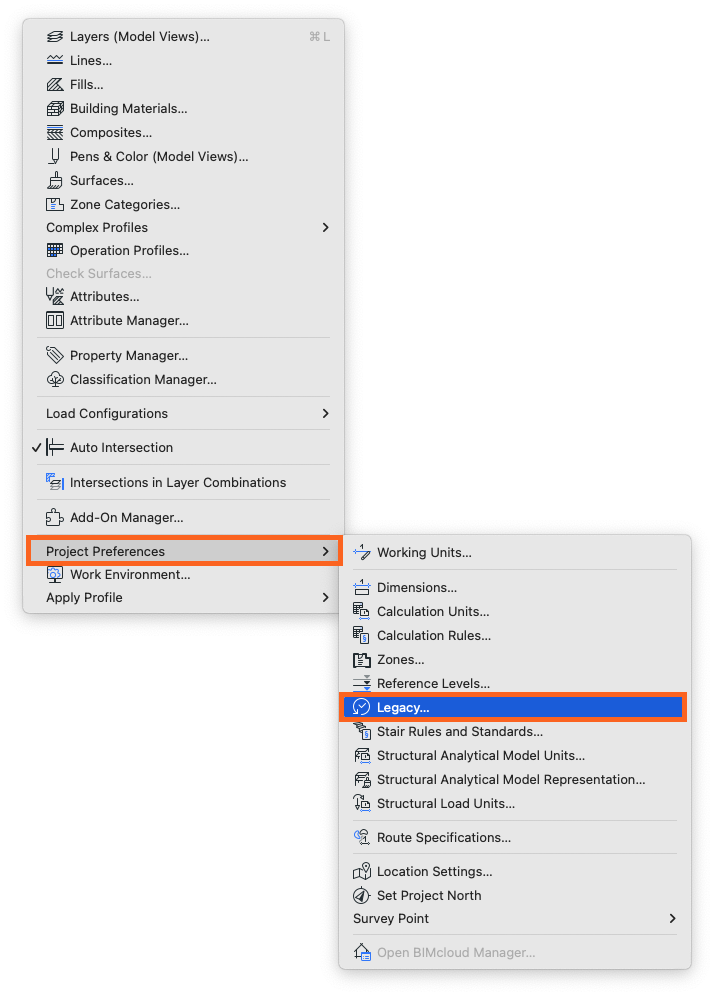

- Acesse Opções > Preferências do Projeto > Herança

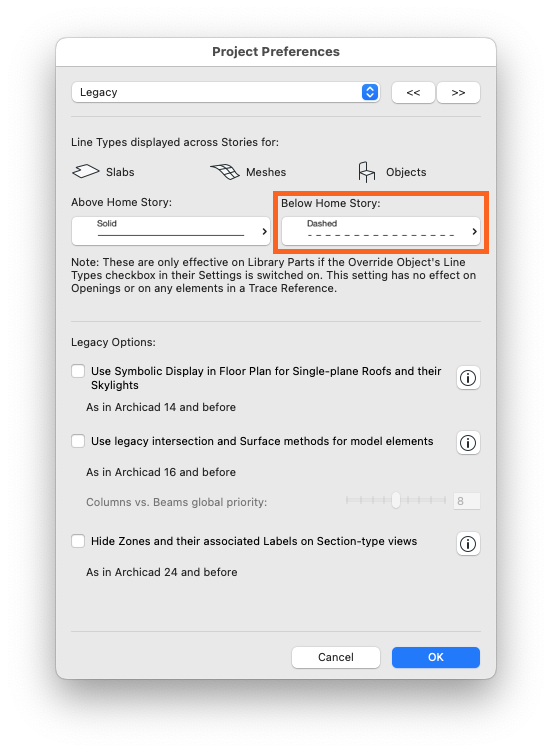

- Na seção Tipos de linhas Exibidas nos Pisos, você encontrará:
- Acima do Piso de Origem: Controla o tipo de linha para lajes exibidas acima do seu piso de origem
- Abaixo do Piso de Origem: Controla o tipo de linha para lajes exibidas abaixo do seu piso de origem
- Clique na lista suspensa ao lado de Acima do Piso de Origem para selecionar um tipo de linha diferente
- Escolha o tipo de linha preferido entre as opções disponíveis
- Clique em OK para aplicar as alterações
A definição de tipo de linha se aplica a todas as lajes, malhas e certos objetos que são exibidos acima ou abaixo do seu piso de origem. Esta é uma definição específica do projeto que será salva com o arquivo do seu projeto.

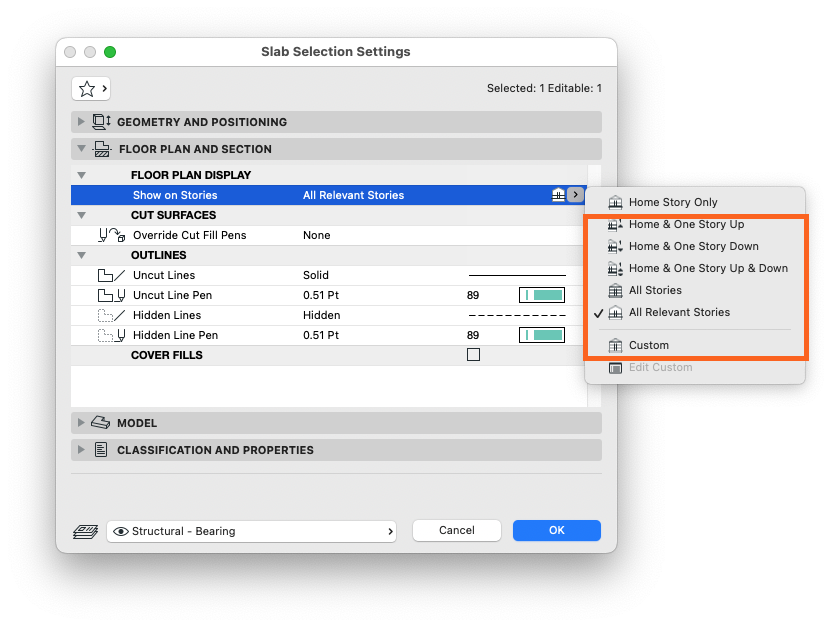

Para que a laje apareça no piso acima, você deve primeiro garantir que a definição de Mostrar nos Pisos da laje esteja configurada para exibir em múltiplos pisos. Você pode acessar isso por meio do diálogo de definições da laje indo para o painel Planta e Corte e definindo Mostrar nos Pisos para opções como Piso de Origem & Um Piso Acima ou Personalizado.
