Por que minhas zonas com estado “Existente” são afetadas por elementos com estado “A demolir”?

Descrição do problema

Você pode perceber que as Zonas são afetadas por objetos definidos com um Estado de Renovação diferente do Estado da própria Zona.

Por exemplo (veja as imagens abaixo):

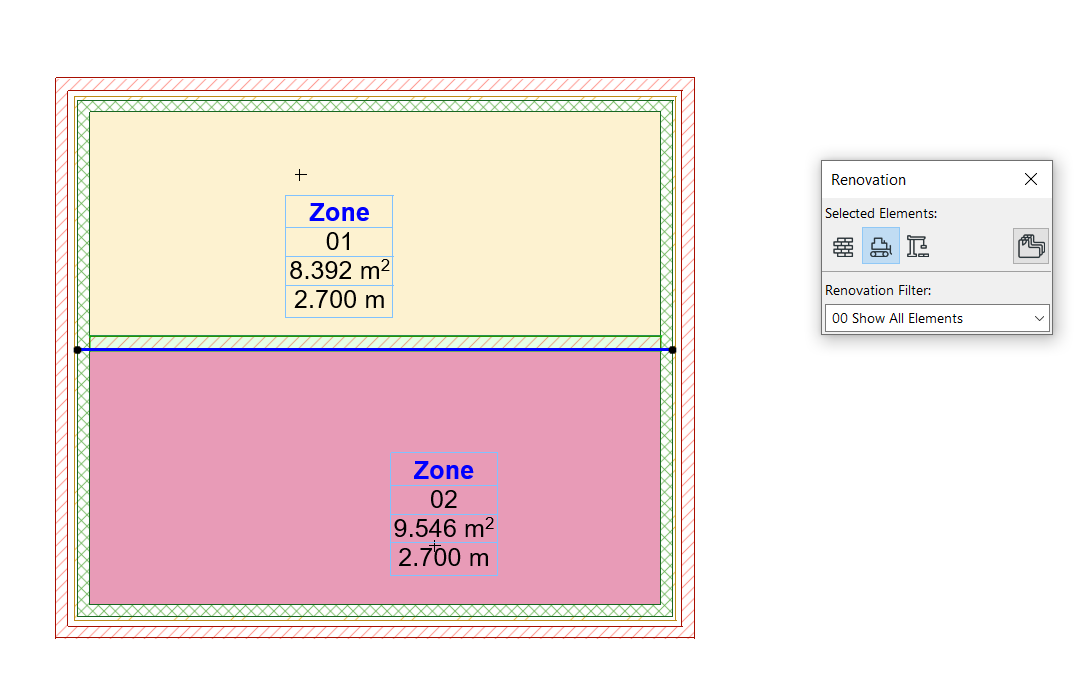

1. As paredes perimetrais existentes são criadas com uma parede divisória e 2 zonas existentes.
2. A parede divisória está definida como "A demolir".

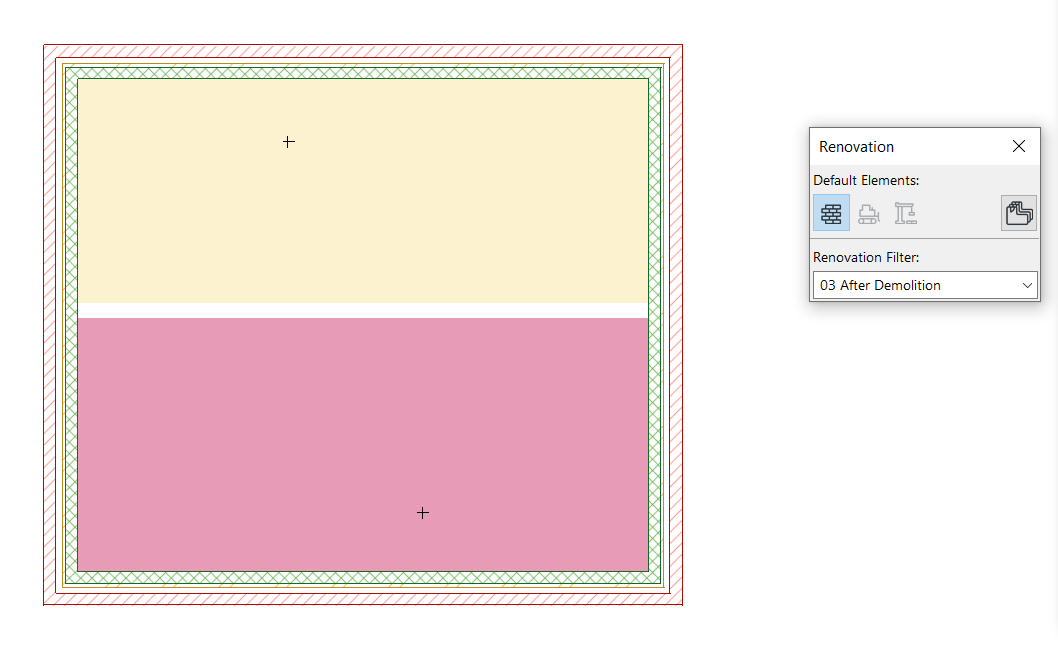

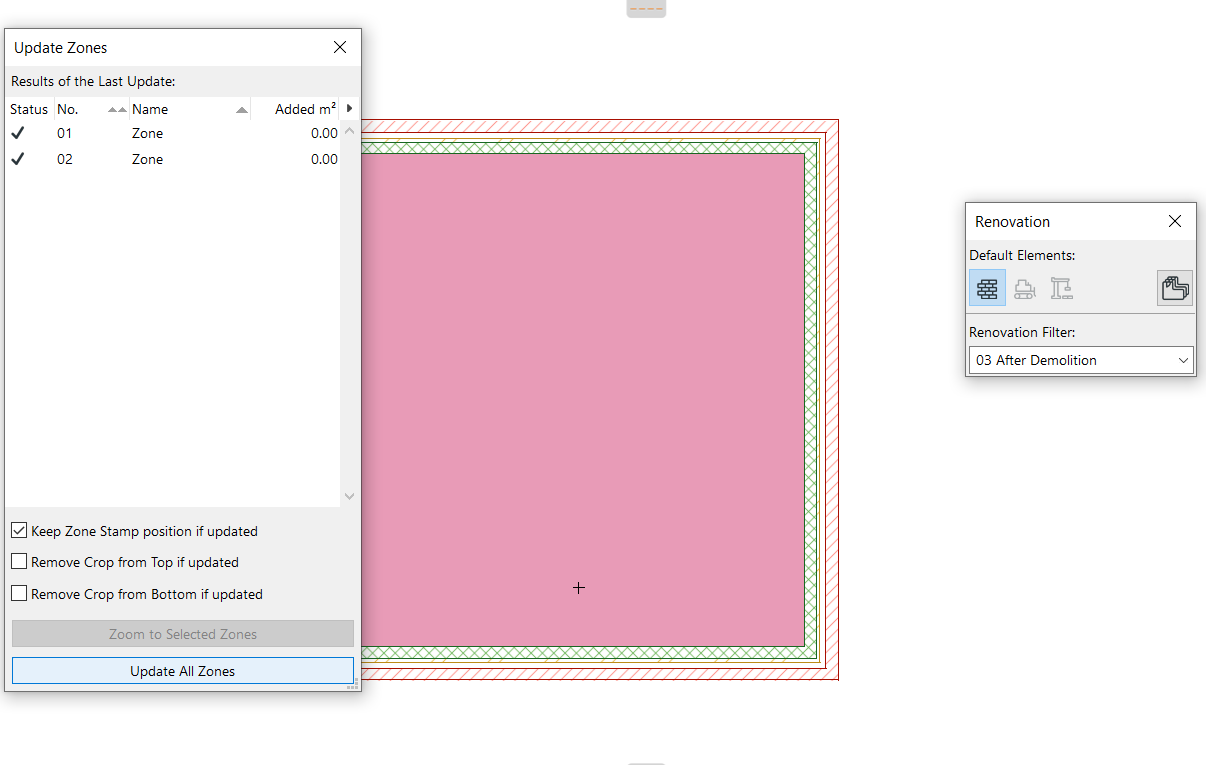

3. Ao clicar em "Atualizar Zonas", elas ignoram a parede demolida ou se sobrepõem umas às outras.

OU

Solução

Observe que, ao usar os Filtros de Renovação, elementos que não compartilham o mesmo Estado de Renovação não interagem entre si por padrão.

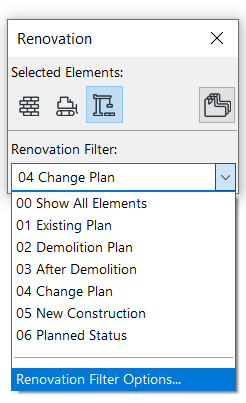

• Acesse Janelas > Paletas > Paleta de Renovação
• Selecione suas Zonas originais e altere o Estado de Renovação delas para "A Demolir"

Agora, ao modificar a parede divisória e atualizar as Zonas, elas considerarão a parede "A Demolir". Essas Zonas ficarão visíveis no Filtro de Renovação "Planta Existente", pois, tecnicamente, todos os elementos "A Demolir" fazem parte de uma disposição existente.

Para demonstrar modificações na Zona:

• Crie uma nova Zona e atribua a ela o Estado de Elemento "Novo" na Paleta de Renovação. Essa  Zona será afetada por outros elementos com o Estado "Novo".

Defina o Método de Construção da Zona como Manual ou Polilinha se você tiver várias zonas dentro do mesmo espaço aberto.

Controle a visibilidade dessas Zonas em um determinado Filtro de Renovação:

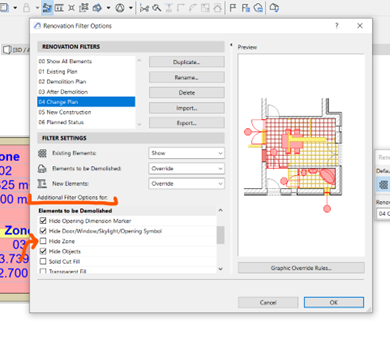

• Acesse as Definições de Filtro de Renovação. (imagem abaixo)
• Você pode ativar/desativar a visibilidade dos elementos de acordo com o Estado de Renovação deles.
