Descrição

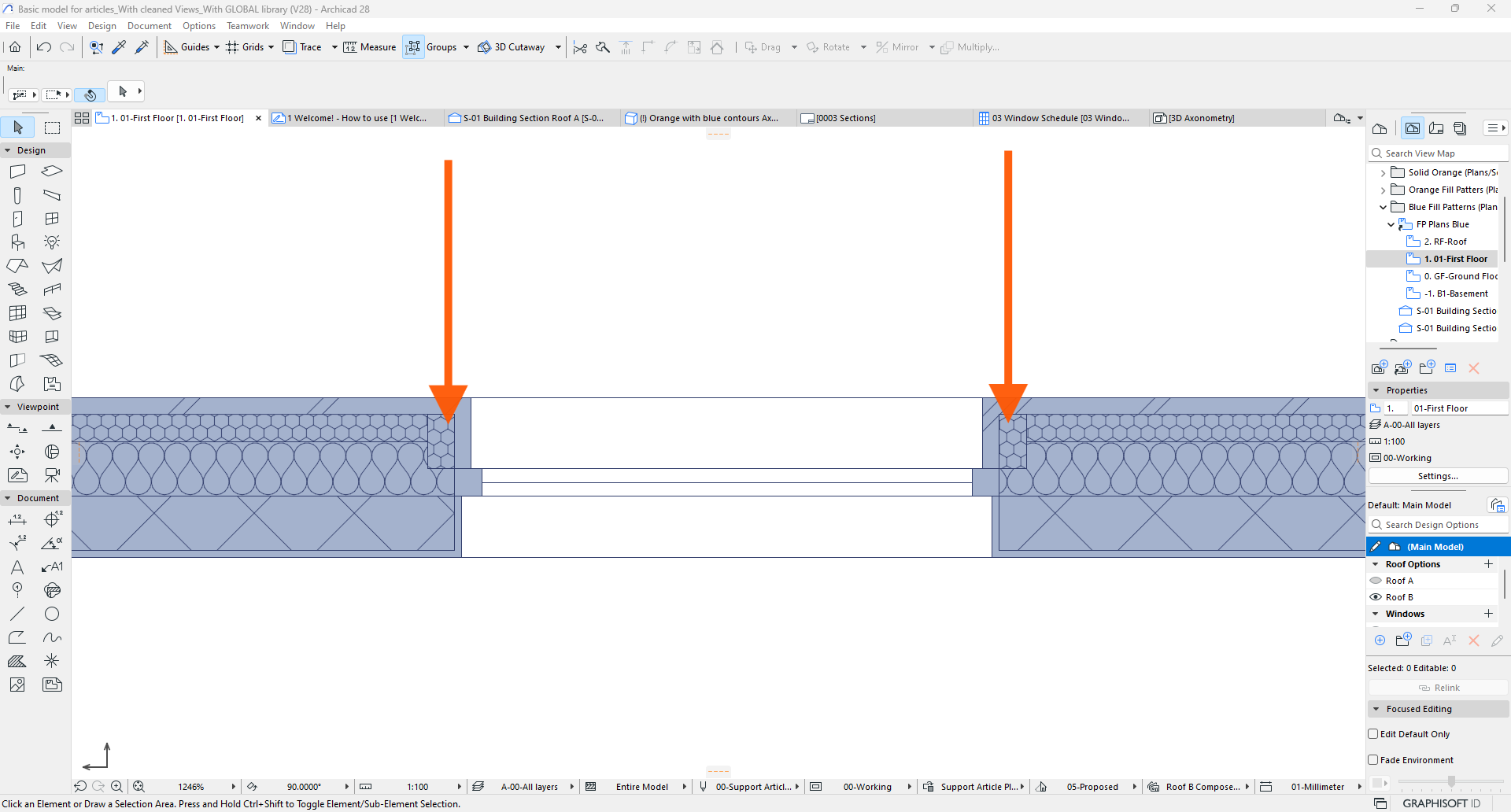

Se você está tendo dificuldade para criar uma distância ao plano da parede com uma dobra no isolamento (veja a imagem abaixo), talvez seja necessário ajustar alguns Atributos no seu projeto ou selecionar o tipo correto de Fechamento da Parede.
Solução
Certifique-se de que os atributos do seu projeto estejam definidos corretamente. Siga estas etapas para orientá-lo no processo:

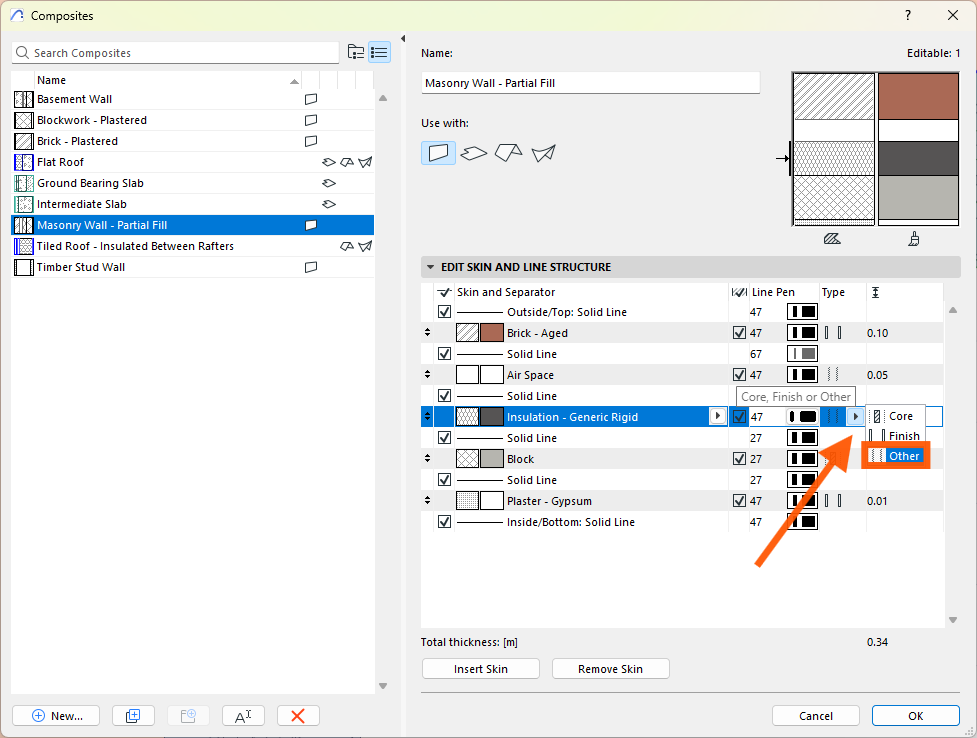

- Acesse as Definições de Composições: Opções > Atributos do Elemento > Composições.
Verifique se cada camada da composição tem a classificação correta, pois isso permitirá que a distância ao plano da parede apareça corretamente.
- Saia das Definições de Composições, selecione a sua Janela e, em seguida, abra as Definições da Janela.

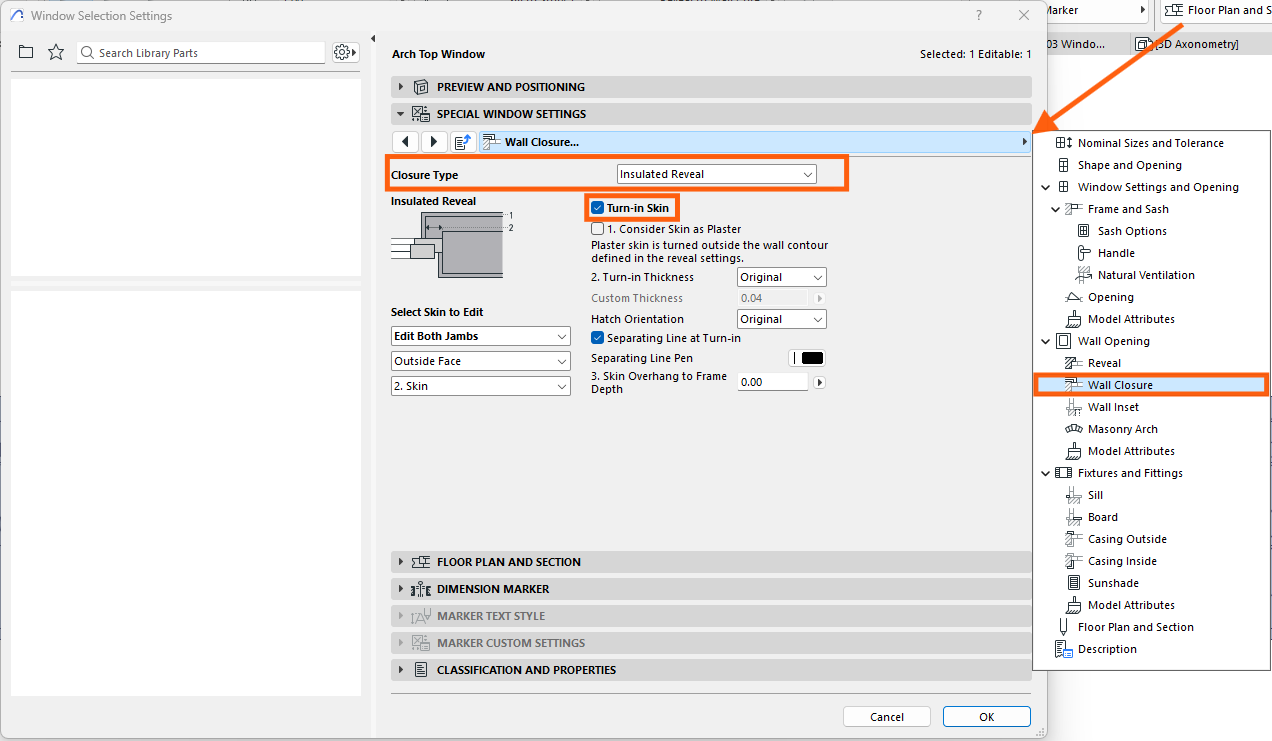

- Nas definições da Janela, acesse Definições Básicas de Janela > Fechamento da Parede...
- Ao lado de Tipo de Fechamento da Parede, escolha Distância ao Plano da Parede com Isolamento.
Ative a opção Rotacionar na Camada (a espessura de cada uma dessas camadas pode ser modificada).

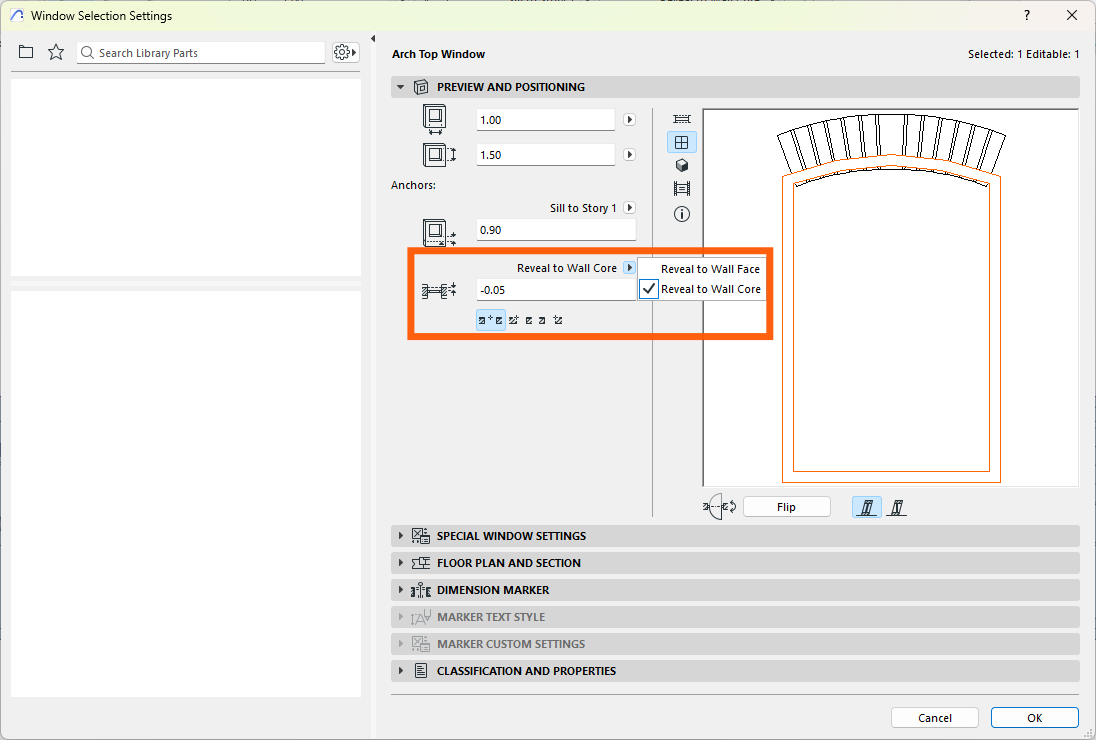

- A Distância ao Plano da Parede até o Núcleo da Parede da janela pode ser modificada depois para alinhar a Janela com a camada de isolamento.
