Descrição do problema
O Archicad oferece a liberdade de esboçar o conceito inicial de um edifício sem a necessidade de definir com precisão o tamanho ou a localização exata de seus elementos. No entanto, ao passar para a fase de modelagem formal, torna-se imprescindível determinar com precisão as cotas e a colocação desses elementos.
Solução
1.

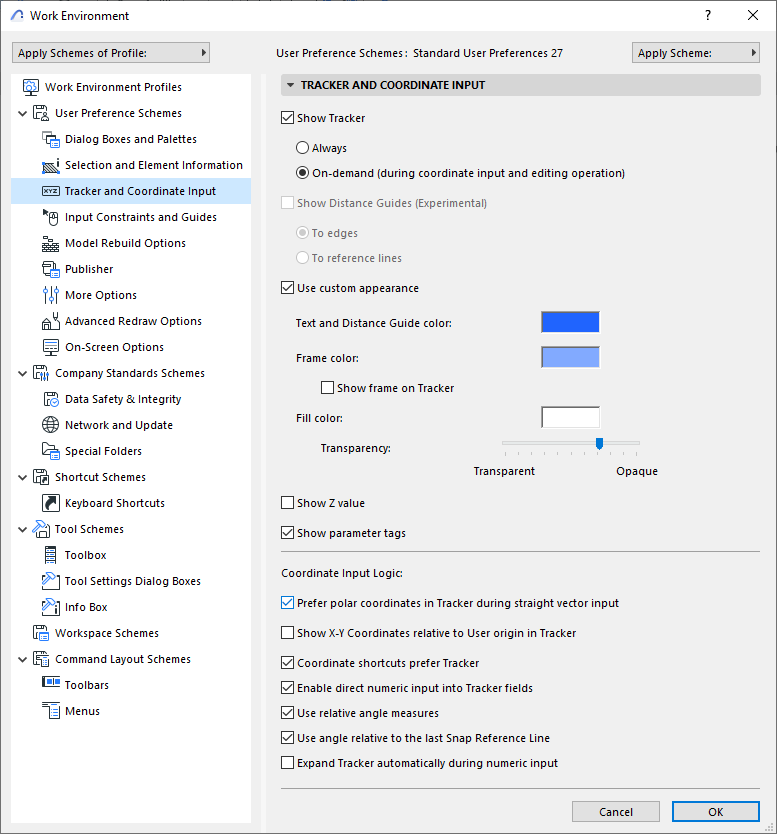

No Ambiente de Trabalho > Orientador e Input de Coordenadas > Lógica de entrada de coordenadas está com a marca de verificação em falta em “Preferir coordenadas polares no Orientador durante a entrada de vetor reto”.
2.

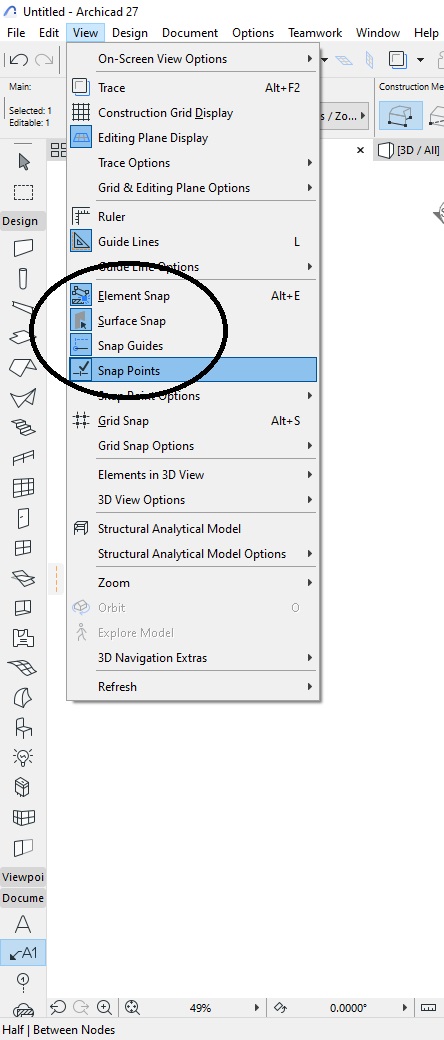

Em Visualização, as marcas de verificação de Vínculo do Elemento, Vínculo de Superfície, Guias Vinculadas e Pontos de Vínculo estão em falta.
3.

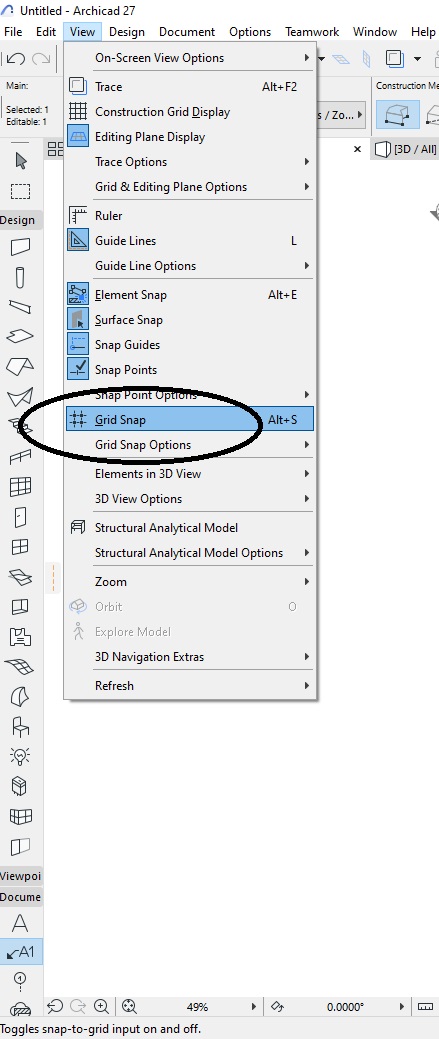

Em Visualização, eles selecionaram Vínculo à Grelha.
+1
Para mais informações, acesse https://community.graphisoft.com/t5/Modeling/How-to-Work-Precisely-in-Archicad/ta-p/303902
