Descrição do problema
No projeto, as partes interessadas trabalham em modelos, criados com diferentes aplicativos. Sincronizar e definir dados de localização no nível do objeto individual consome tempo e pode resultar em colocação inconsistente de elementos ao trocar arquivos usando os formatos IFC, BCF, DXF e DWG.
Solução
O fluxo de trabalho recomendado é modelar na Origem do Projeto em vez das coordenadas do mundo real, pois isso pode causar problemas de desempenho relacionados à distância da origem.
Em seguida, você deve definir o Ponto de Origem com os valores corretos fornecidos pelo topógrafo.
Consulte este guia para ajudar você a definir dados de localização para seu projeto.
- Abra Definições de Localização:
- Ir para Opções > Preferências do Projeto > Definições de Localização.
- Ou clique com o botão direito no nome do projeto no Navegador e selecione Definições de Localização.
-

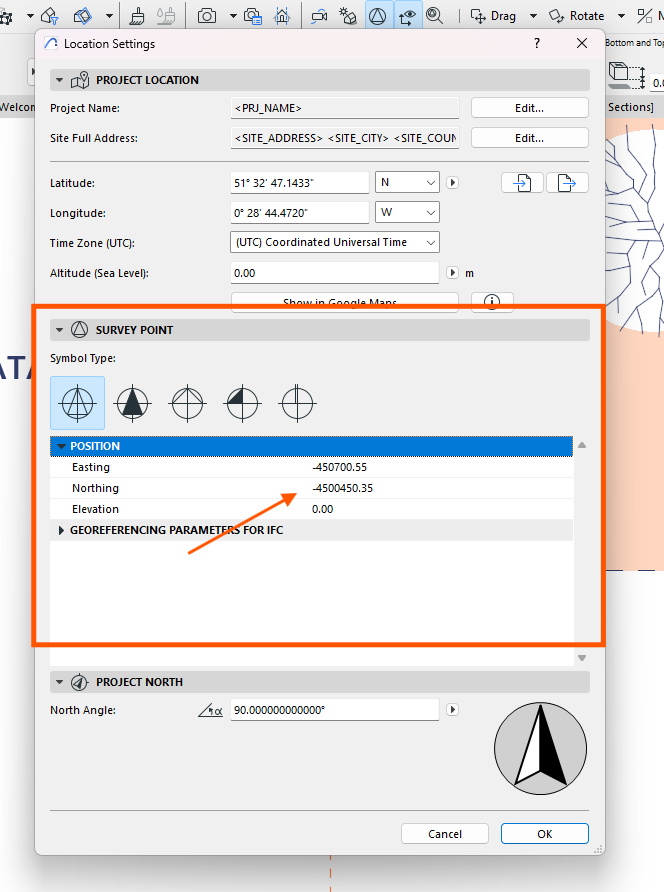

No painel Ponto de Origem, insira as coordenadas Para Este e Para Norte do topógrafo conforme em Posição (use valores negativos para exibição correta das coordenadas em Objetos de Coordenada e na exportação)
- Clique em OK para salvar suas alterações.
DICA:
Por que o objeto de coordenada não mostra as coordenadas corretas após configurar o ponto de origem?
Por que meu DWG/DXF não é exportado com coordenadas do mundo real?
