Descrição do problema
Está tendo dificuldades com paredes que não se conectam corretamente nas plantas? Este guia aborda as principais verificações e definições para resolver problemas de interseção no Archicad.
Solução
Revise as definições a seguir para garantir ligações corretas entre as paredes:

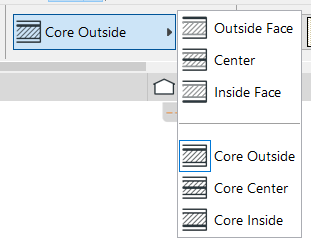

Localização da Linha de Referência e Interseção
A localização da linha de referência de uma parede afeta a forma como ela se conecta; talvez valha a pena experimentar essa definição. Outra causa possível é a presença de várias linhas de referência no mesmo ponto.
- Prioridade de Interseção
Suas composições e paredes podem não estar se conectando corretamente por causa da Prioridade de Interseção de seus materiais. Acesse Opções > Atributos do Elemento > Materiais de Construção e, para cada material, você encontrará um valor de prioridade de interseção, que pode ser modificado:
Nota: se dois materiais tiverem exatamente o mesmo valor, isso pode causar um comportamento estranho nas interseções.
Camadas

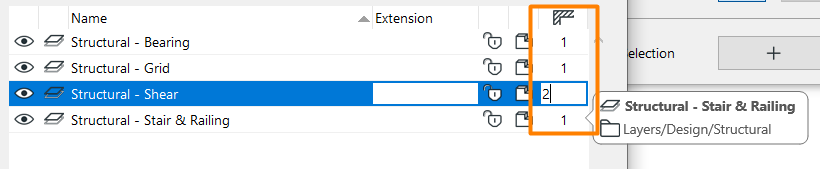

Uma interseção incorreta também pode ocorrer se você tiver 'elementos empilhados' no mesmo piso e na mesma camada, como uma barreira contra umidade posicionada abaixo da parede principal. Para testar se esse é o caso, basta colocar a parede de barreira contra umidade em uma camada própria e alterar o número de interseção da camada (nível) para 2.- Estado de Renovação
É importante saber que elementos com Estado de Renovação diferentes não interagem entre si (com exceção dos elementos Existente e Novo). Pode ser essa a causa do problema de ligação entre suas paredes; portanto, verifique o estado de renovação de cada parede.

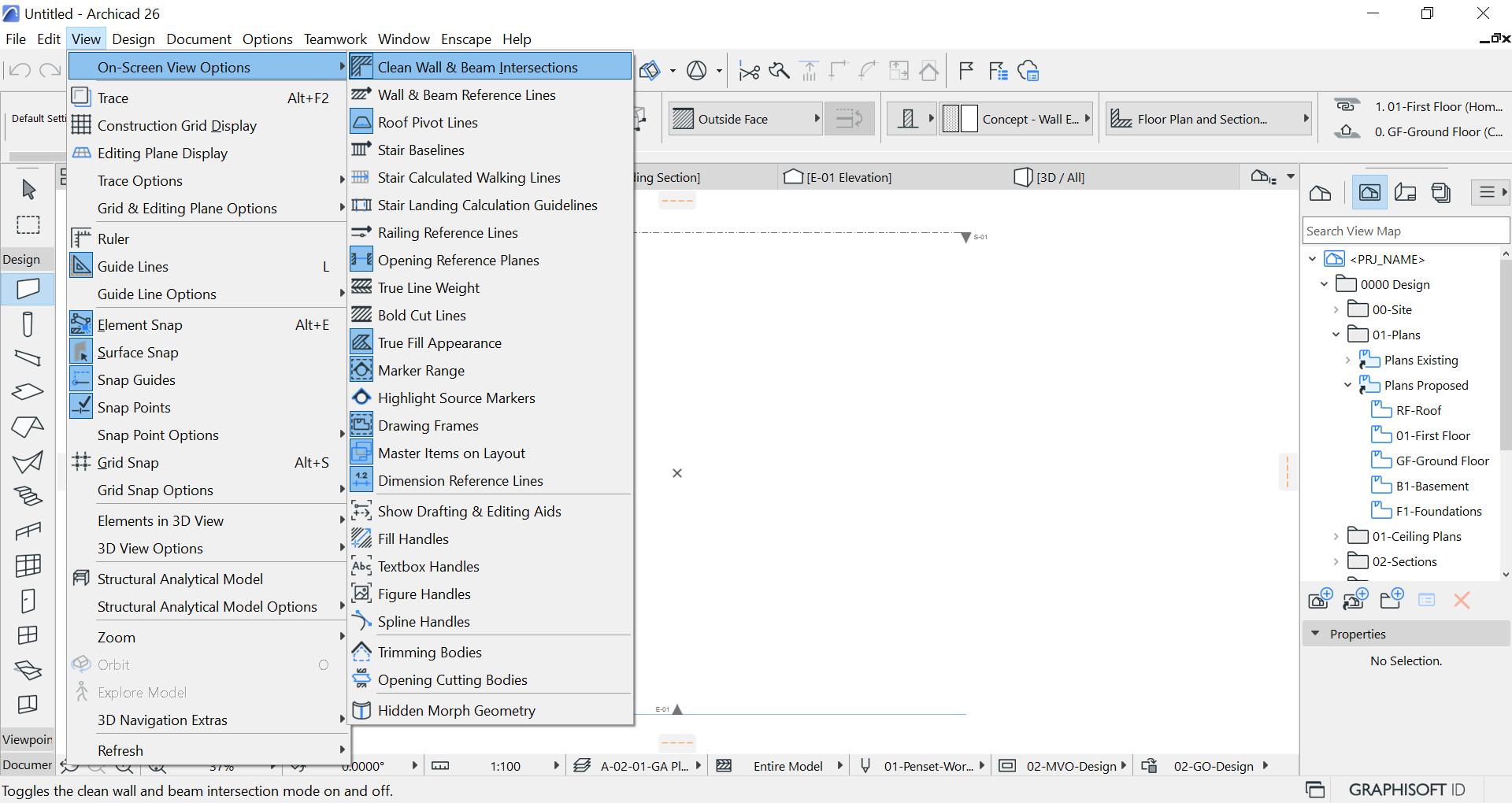

- Além disso: Verifique se a opção 'Limpar Interseções de Paredes e Vigas' não está desligada.
