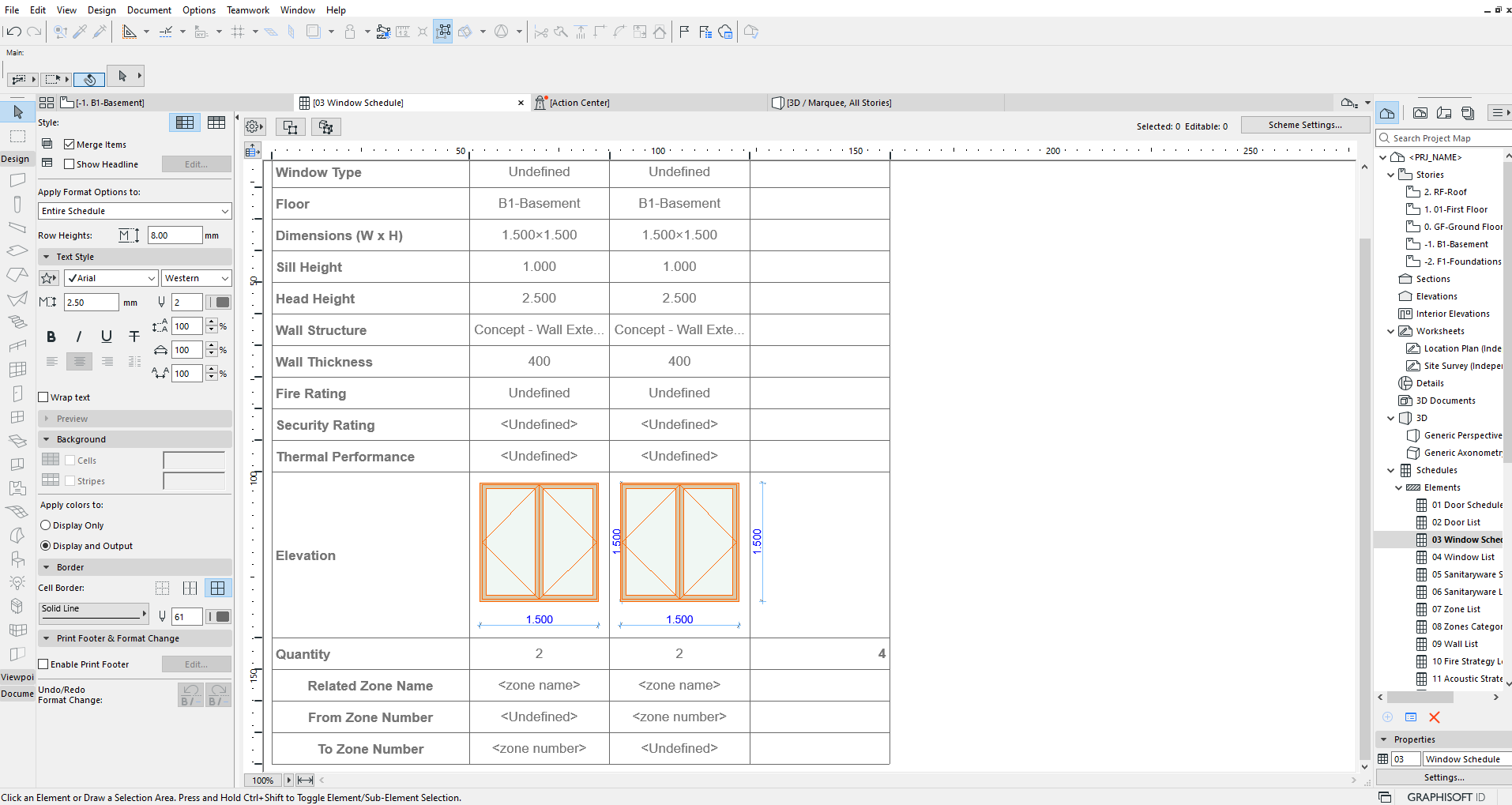

O mapa de portas e janelas não mostra os nomes das zonas correspondentes

Problemas de detecção entre porta e zona resultam de alinhamento incorreto dos limites da zona ou de propriedades do elemento incompatíveis. Várias condições específicas precisam ser atendidas para que as portas se associem corretamente às zonas nos mapas. Verifique estas definições para resolver o problema:

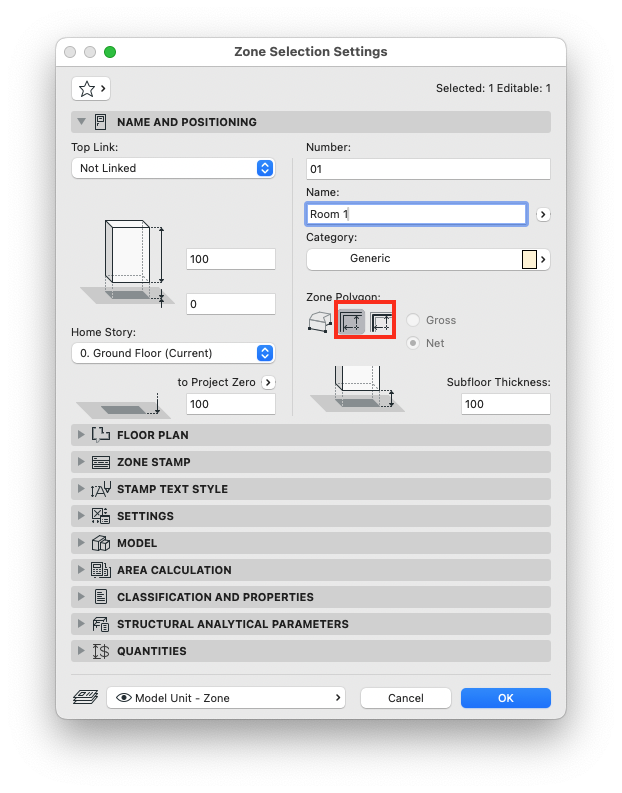

Verifique o Método de Construção da Zona

1. Selecione a zona problemática
2. Abra as Definições da Zona
3. Na Caixa de informações, verifique se o método de construção está definido como Borda Interna ou Linha de Referência

Verifique as conexões das linhas de referência das paredes

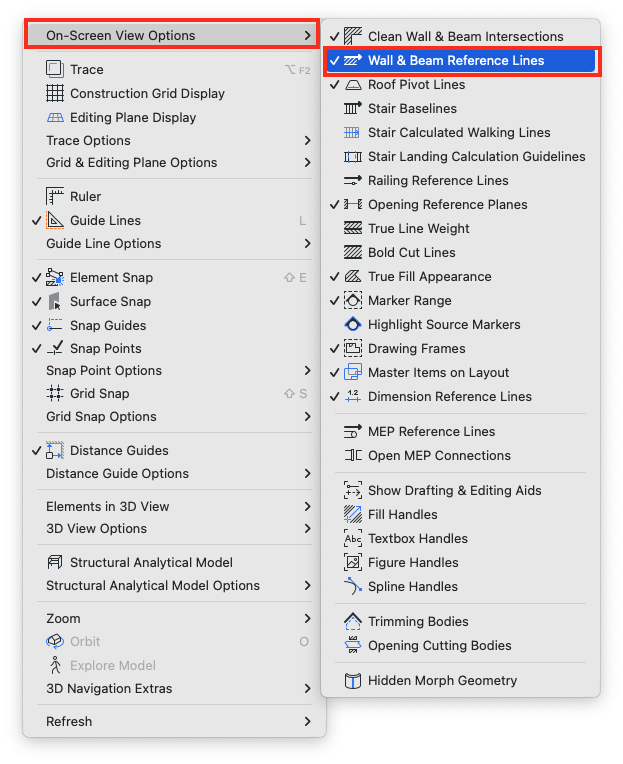

1. Acesse Visualização > Opções de Visualização na Tela > Linhas de Referência de Paredes & Vigas

2. Verifique se as linhas de referência das paredes formam um polígono fechado completo
3. Certifique-se de que as linhas de referência das paredes se interceptem corretamente nos cantos
4. Procure lacunas nas conexões das linhas de referência que impedem o reconhecimento dos limites da zona

1. Selecione os elementos porta, parede e zona
2. Verifique se os três elementos têm o mesmo Estado de Renovação (Existente, Demolido ou Novo)
3. Acesse Janelas > Paletas > Renovação para verificar e ajustar os estados de renovação

4. Use Modelagem > Atualizar Zonas após fazer alterações no estado de renovação

Garanta o alinhamento dos limites da zona

1. Verifique se o limite da zona se alinha precisamente com a face da parede que contém a porta
2. A zona deve tocar a superfície da parede onde a porta está colocada
3. Remova zonas sobrepostas ou zonas duplicadas no mesmo espaço
4. Verifique se nenhum outro elemento está impedindo a zona de alcançar a localização da porta
5. A aresta da zona deve se alinhar precisamente com a face da parede na qual a porta está colocada.

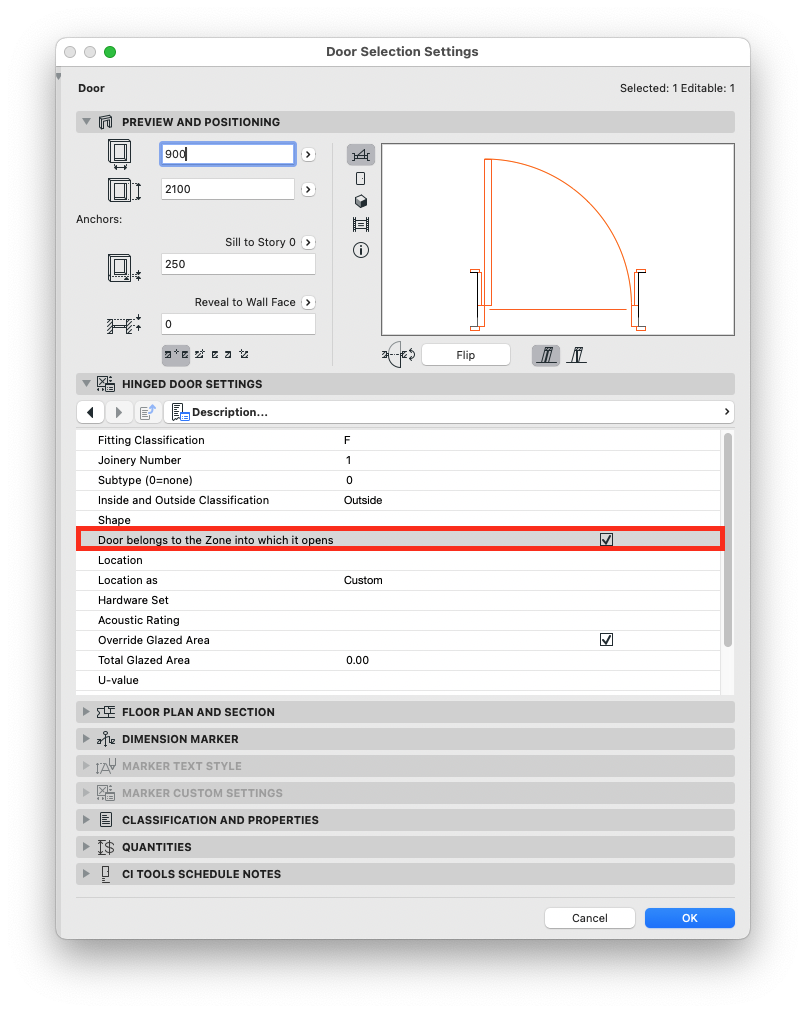

Ajuste as Definições da Porta

1. Selecione a porta e abra as Definições da Porta
2. Navegue até Definições da Porta > Descrições
3. Marque ou desmarque A porta pertence à Zona para a qual se abre, de acordo com a colocação da porta e a direção de abertura

4. Esta definição determina de qual lado da porta a associação da zona faz referência

Verifique as alturas da zona e da porta

1. Confirme se a altura da zona abrange a altura de colocação da porta
2. Verifique se a parede, a porta e a zona existem todas dentro do mesmo limite vertical
3. Ajuste os parâmetros de altura da zona se a porta estiver fora dos limites verticais da zona

Atualize os cálculos das zonas

1. Acesse Modelagem > Atualizar Zonas para atualizar todos os cálculos das zonas
2. Este comando recalcula os limites e as associações das zonas após fazer alterações
3. Verifique novamente o mapa de portas após a conclusão da atualização das zonas
