Descrição do problema
Na janela da planta, como mostrar a superfície do corte de uma malha?
Solução
O Archicad não tem uma solução direta para isso. Existe uma solução alternativa muito elegante e bastante simples de seguir.

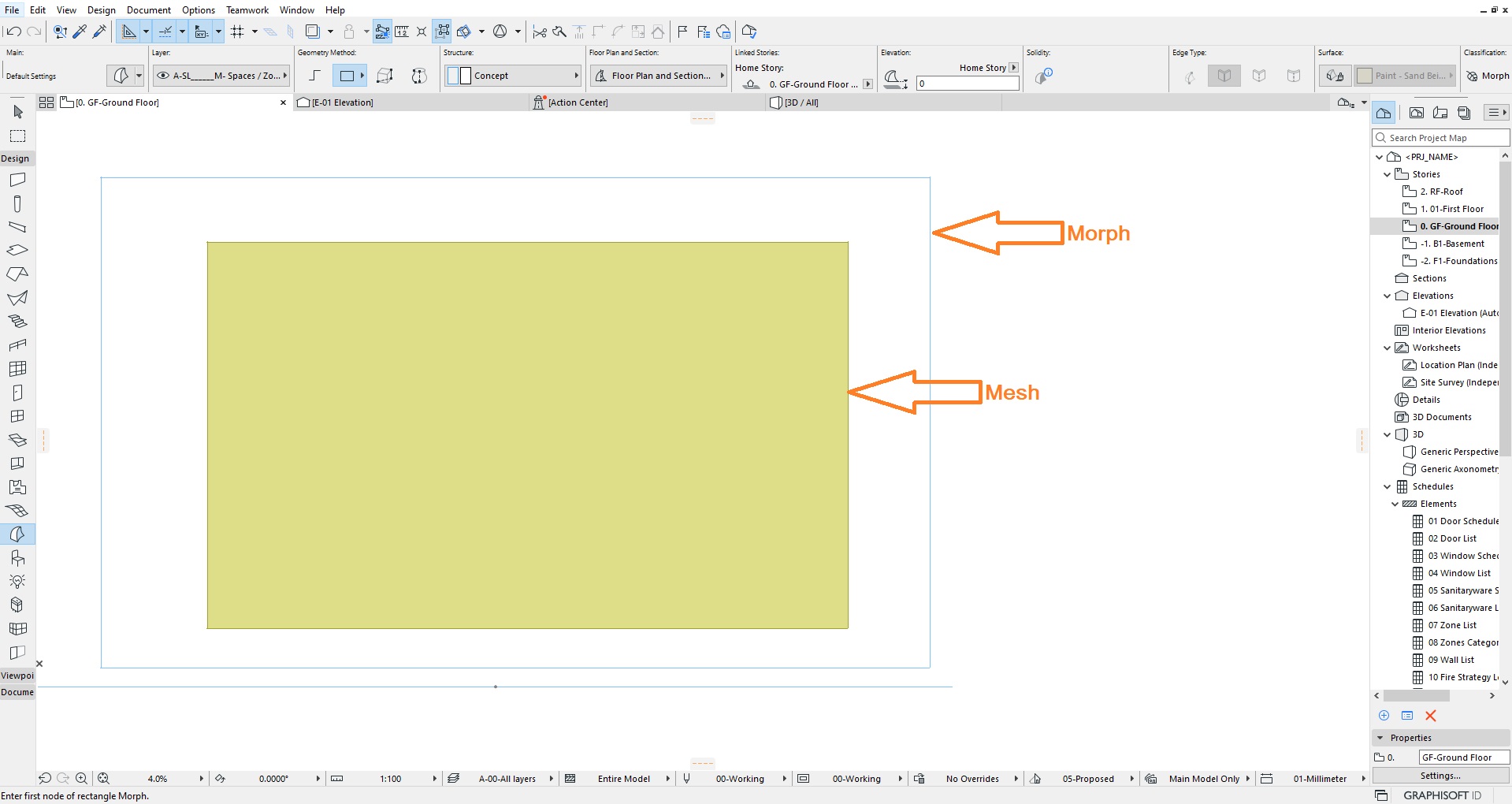

Pegue um Morph e desenhe um retângulo grande (maior que a sua malha) na planta.

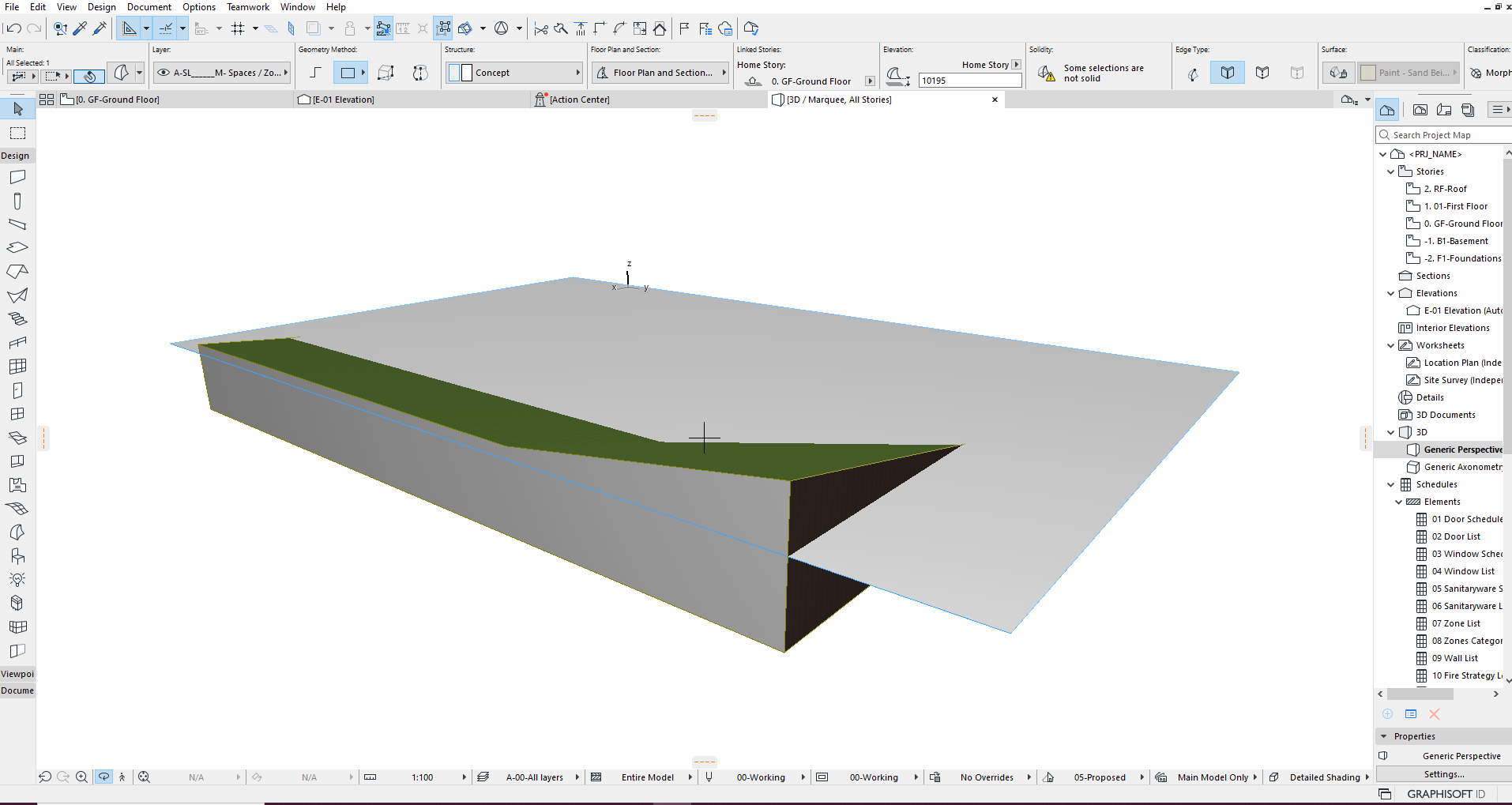

Em seguida, posicione o Morph na altura correta em que você deseja cortar.

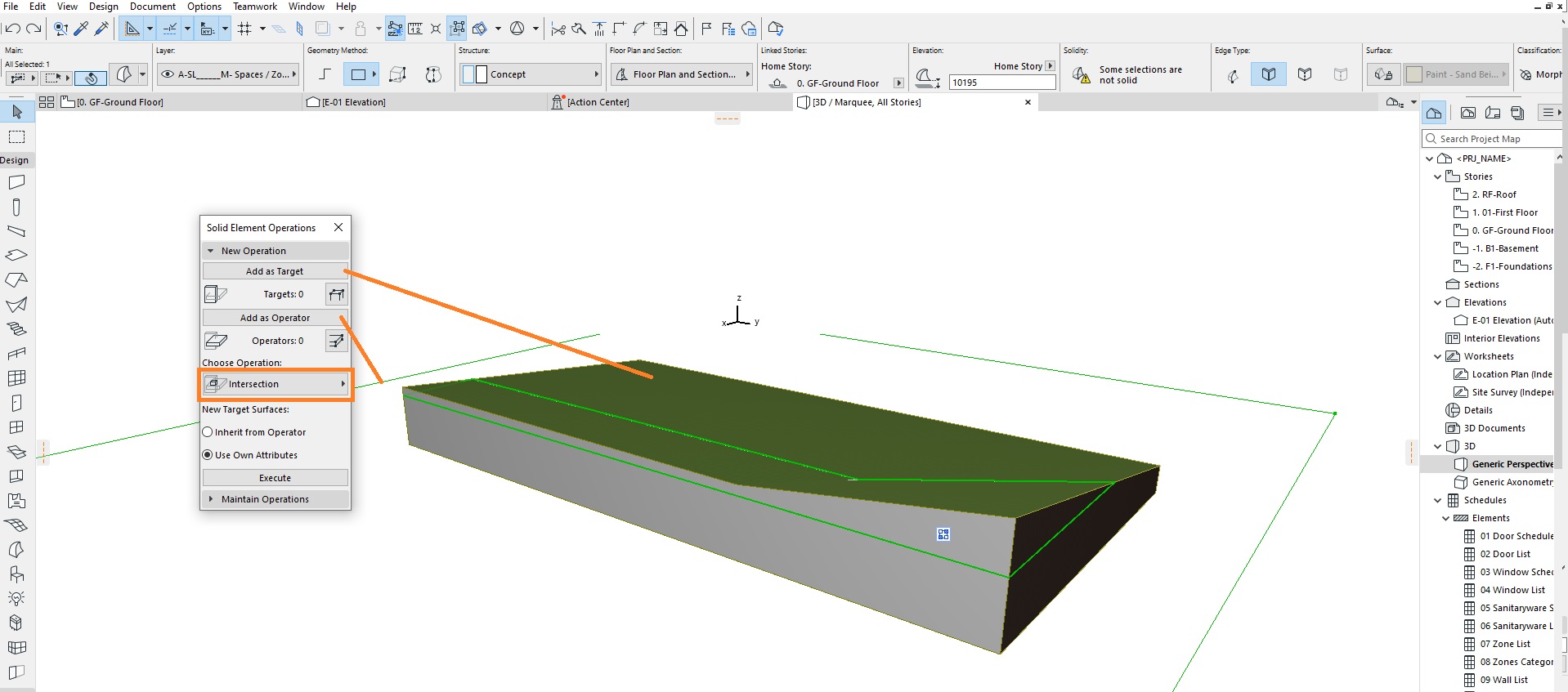

Agora execute uma Operação de Elemento Sólido usando o Morph e a malha, mais precisamente com o método "Interseção", não muito usado, no qual a malha atua como Operador (!) e o Morph como Alvo.

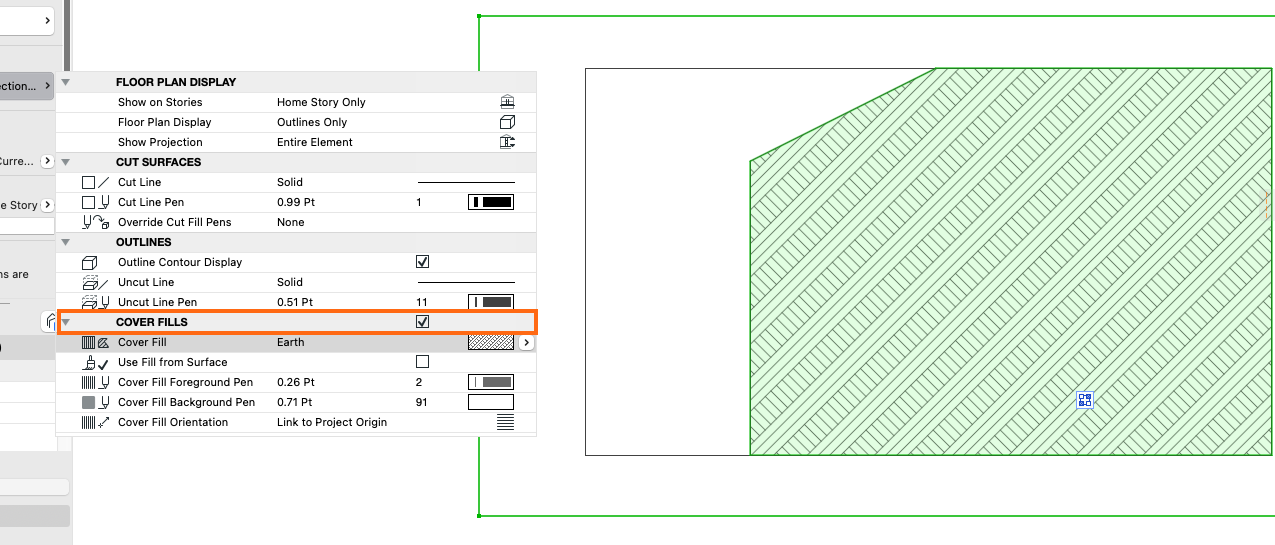

Depois dessa operação, acesse a planta. Se o Morph tiver uma Trama de Superfície ativada, ele mostrará a geometria do corte exatamente onde você precisa dela – acima da linha de corte.
