Descrição do problema
Dependendo de como o seu modelo intersecciona o Plano de Corte em Planta, portas e janelas podem não ser exibidas nas paredes.
Solução
1. Visualização em Planta

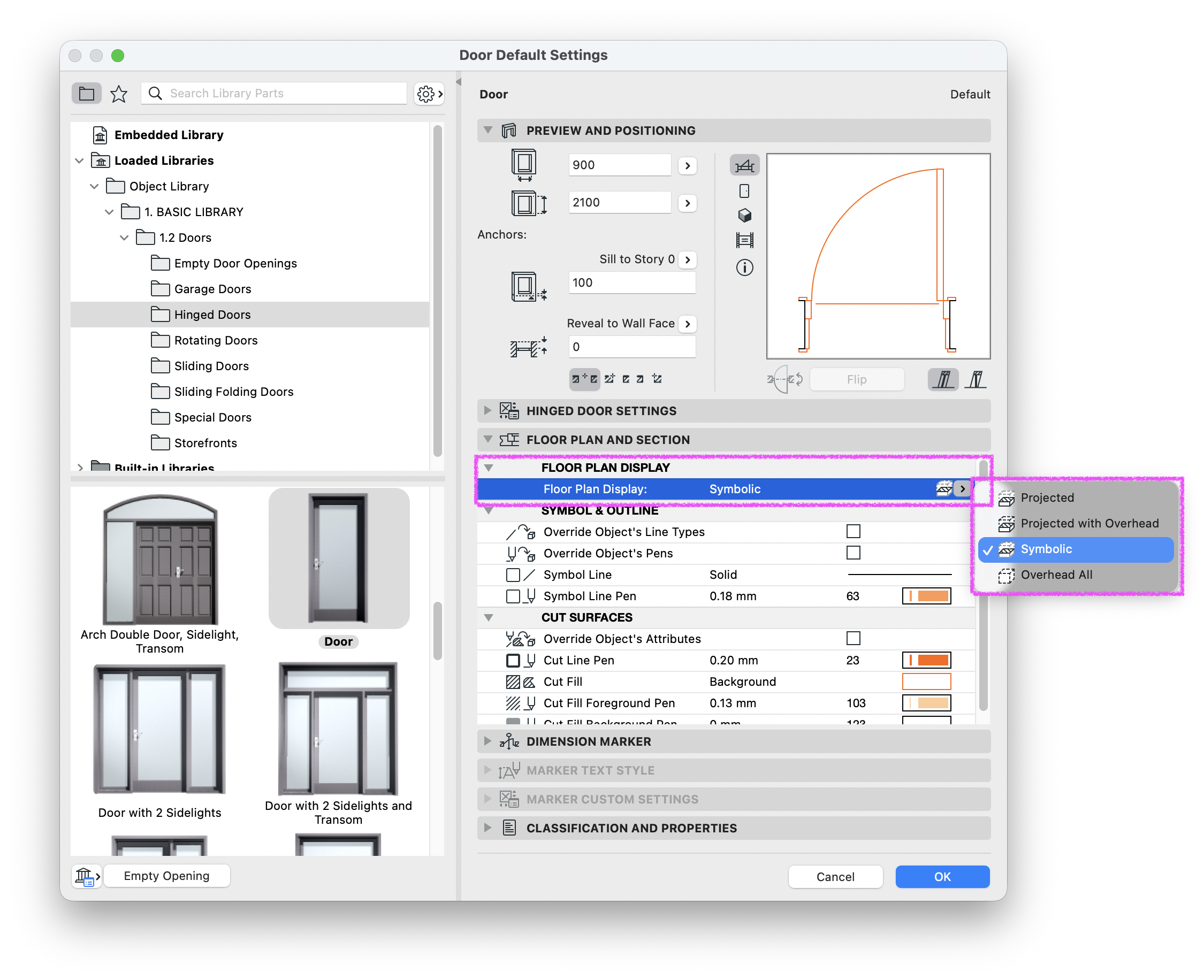

Certifique-se de que as definições corretas para janelas e portas estão aplicadas nas definições do elemento em Visualização em Planta.
Veja as ilustrações abaixo para várias combinações e condições:

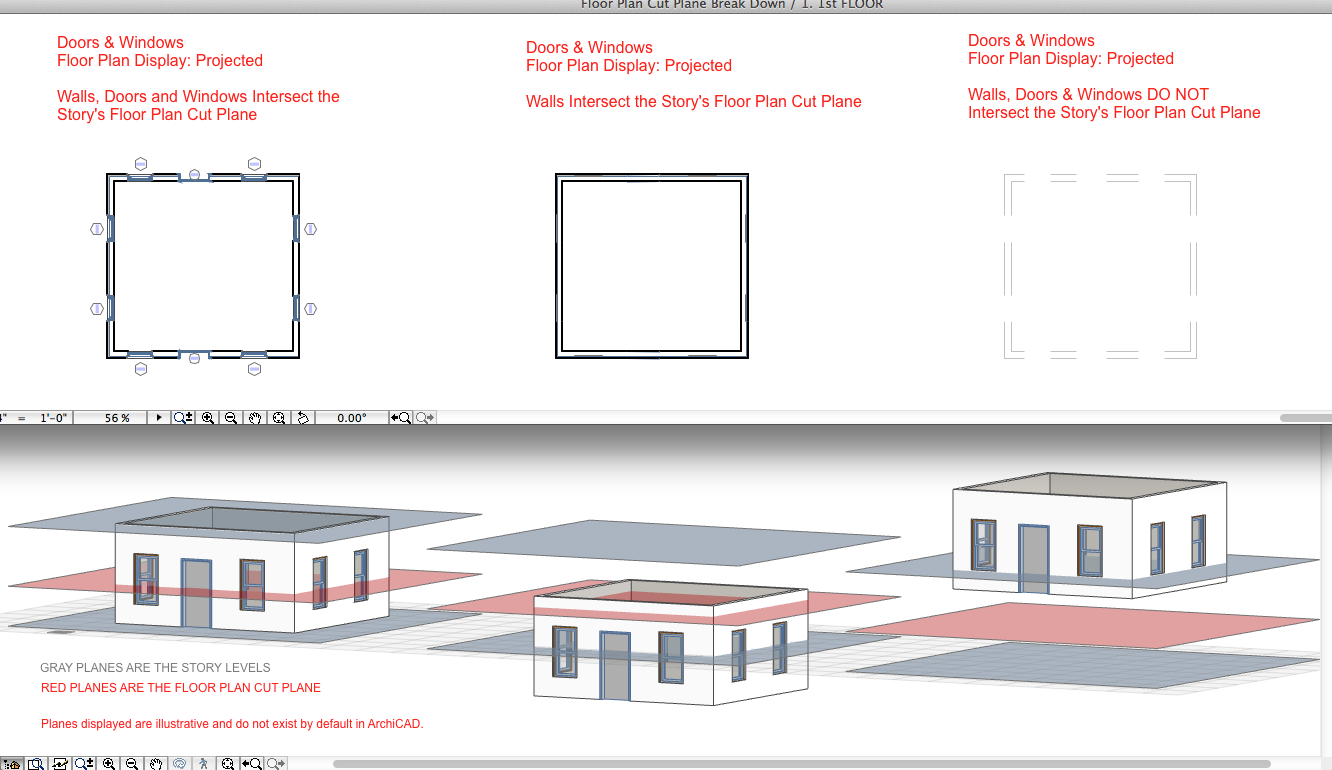

- Visualização em Planta de Portas e Janelas: Vista e Corte

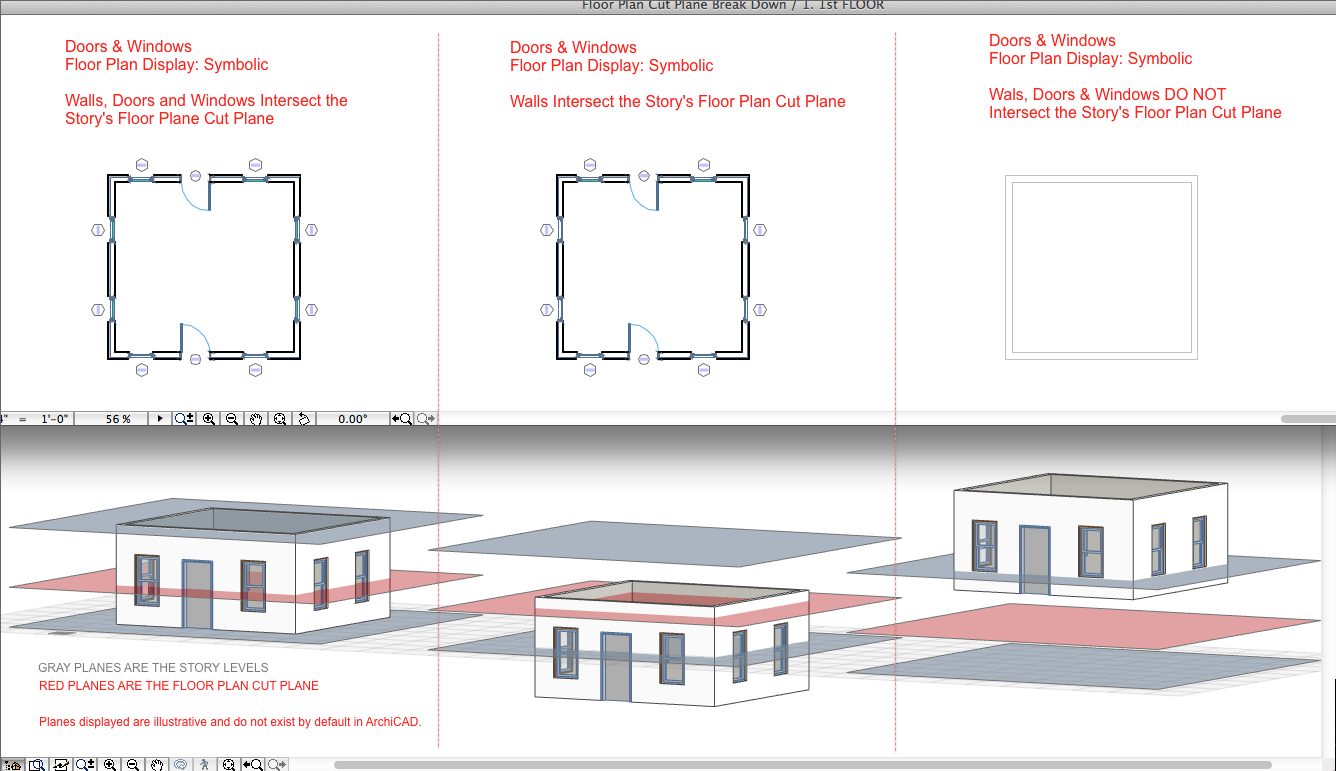

- Visualização em Planta de Portas e Janelas: Simbólica
2. Ajustar Definições de Vista

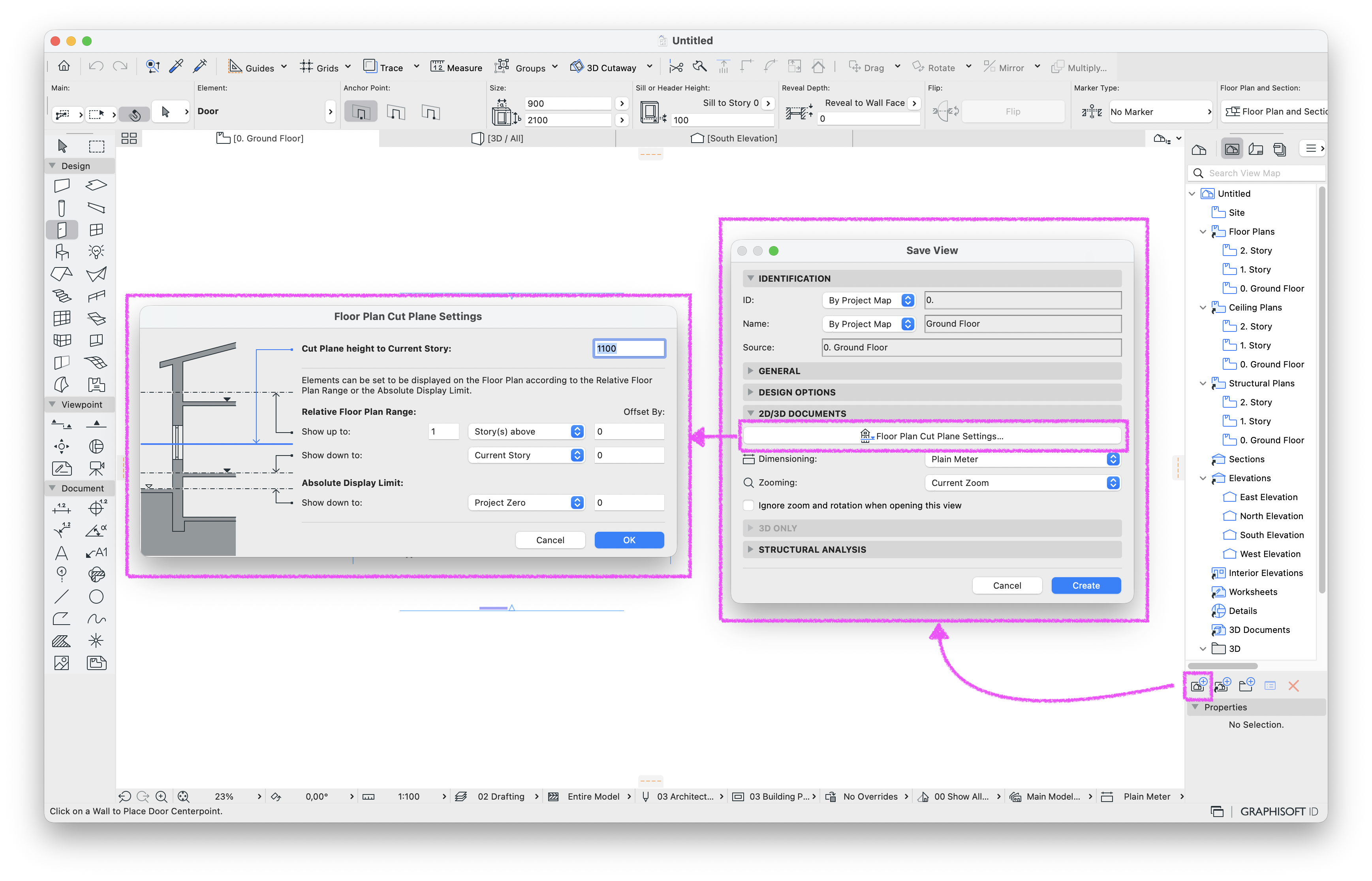

Além disso, a Definição de Plano de Corte em Planta pode ser ajustada na Visualização salva. Diferentes Visualizações podem ser salvas com diferentes Definições de Plano de Corte em Planta.
DICA:
O artigo da comunidade Níveis Divididos - Dicas e Truques fornece mais informações ao trabalhar com Níveis Divididos no Archicad.
