Descrição do problema
Se você não consegue desenhar uma sequência simples de cotas entre dois pontos, o motivo mais comum é que o Método de Geometria está definido incorretamente na Caixa de informações.
Solução

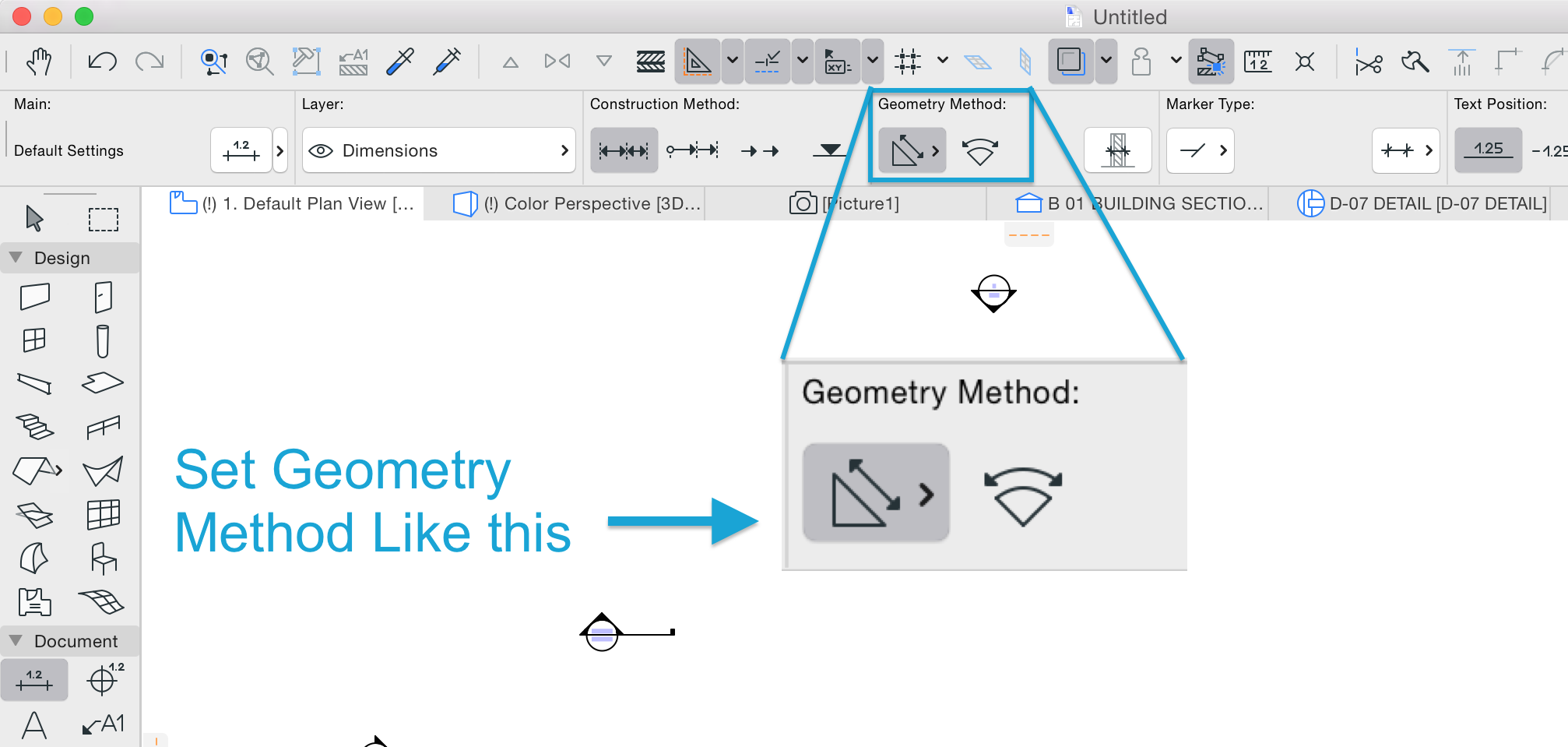

É necessário alterar o Método de Geometria para Qualquer Direção, em vez de Apenas X-Y ou Comprimento do Arco.
Leia "Método Geométrico de Comprimento Arco" nesta página: https://help.graphisoft.com/AC/28/BRA/index.htm#t=_AC28_Help%2F070_Documentation%2F070_Documentation-37.htm&rhsearch=dimension%20arc&rhhlterm=dimension%20arc&rhsyns=%20
