3Dウィンドウにて、自動車が四角の箱、または、手摺が半透明の面で表示される場合があります。
今回はそれを正確な形状で表示する方法をご案内します。
目的
3Dウィンドウにて、手摺が半透明の面、または、自動車が四角の箱で表示される場合に、
それぞれ手摺、自動車の形状で表示させます。
手順

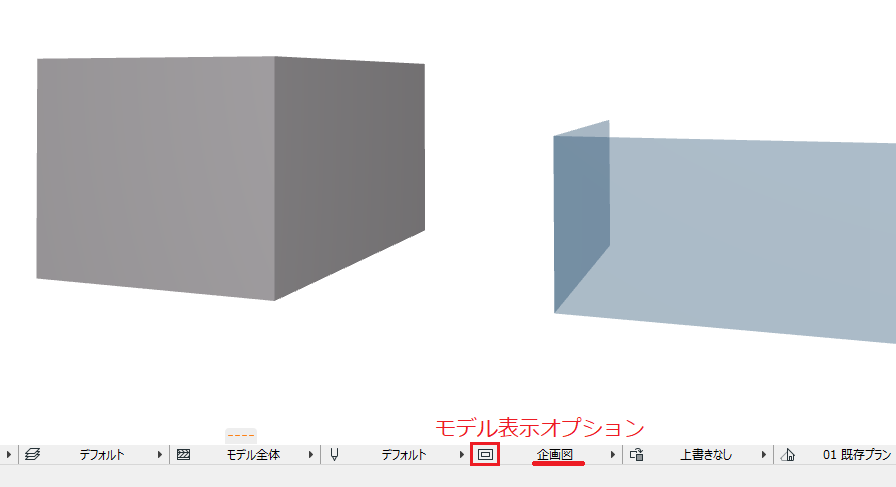

■クイックオプションバーの モデル表示オプション が「企画図」になっている場合。
モデル表示オプションを「企画図」以外の「デフォルト」や「一般図」、「詳細図」へ変更します。
■「企画図」以外にしても、手摺が半透明の面、または、自動車が四角の箱で表示される場合。

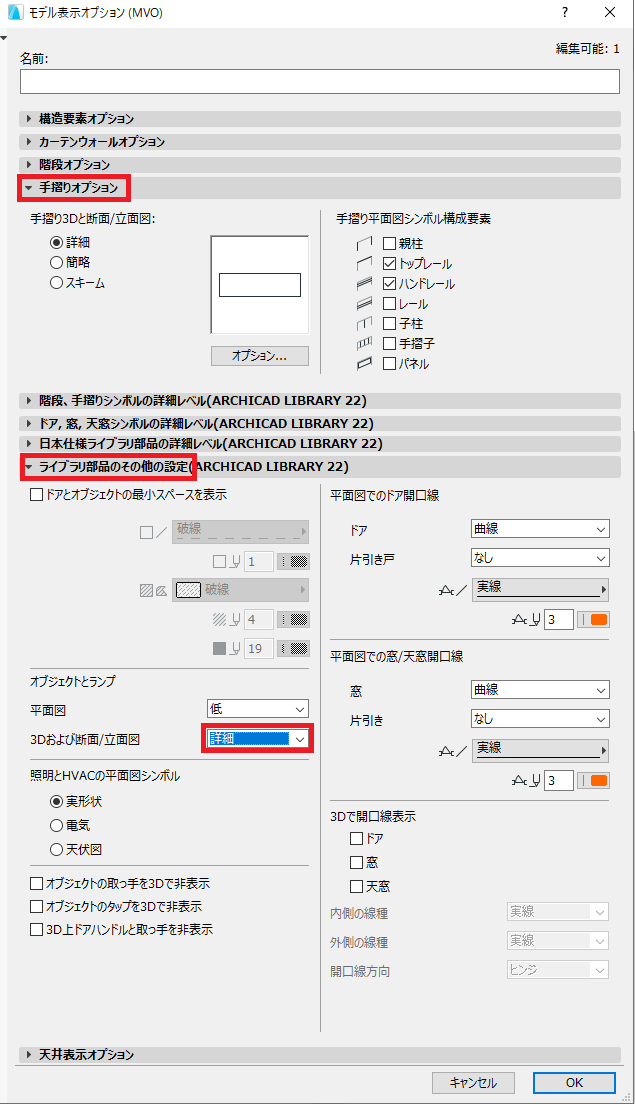

1、「モデル表示オプション」のアイコンをクリックします。
2、手摺の場合は、[手摺オプション]＞「手摺り3Dと断面/立面図」にて「詳細」にチェックをいれ、
自動車の場合は[ライブラリ部品その他の設定]＞「3Dおよび断面/立面図」を選択し、「OK」します。
結果
手摺、自動車の形状で表示されます。
