Solibri Model Checker 9.9.4 新機能ハイライト

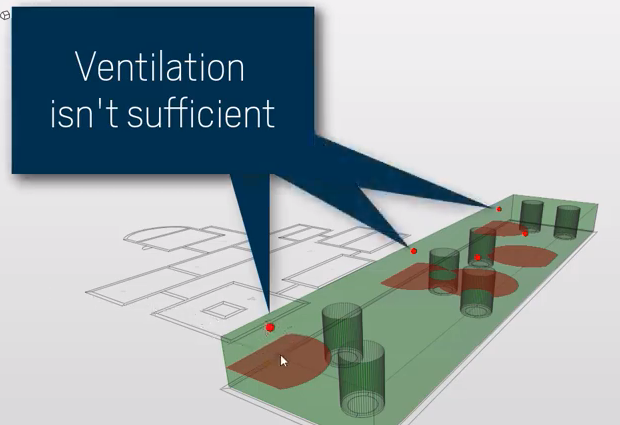

新ルール：#240 有効範囲
新しい有効範囲ルールを使用すると、建物の換気、照明、スプリンクラー、Wifi、監視カメラなどがスペースに対して十分にカバーできているかの確認が可能になります。
＊現時点ではインターフェースが英語になりますが、次回のアップデートで日本語化されますのでご了承ください。
動画(英語)：Solibri Rule #240 Effective coverage

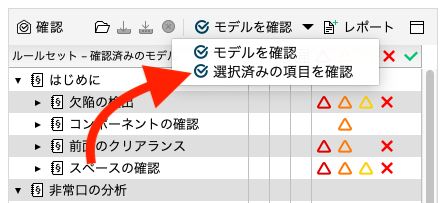

選択したコンポーネントの確認
モデル全体を確認するだけでなく、選択バスケットにあるコンポーネントだけを確認することができるフィルタが追加されました。詳細な注意を必要とする建物内の特定の領域に集中することを可能にします。
動画(英語)：Solibriでモデルを確認する
既存のルールおよび、アクセシビリティルールの改善
ドアのアクセシブルルール（＃208）では、マルチパネルドアの最も広いパネルの幅を使用できるようになりました。スロープのアクセシビリティルール（＃207）では、計算ロジックが強化され、視覚化角度によって傾斜の確認が容易になりました。さらに、屋根面積の計算が改善されました。この計算では、屋根を形成するすべての分解エンティティが考慮されるようになりました。
新機能
-
選択バスケットのコンポーネントを確認
モデル内のコンポーネントはもちろんの事、選択バスケット内のコンポーネントをチェックできるフィルタが追加されました。 -
結果ビューにスライドがあるプレゼンテーションは、新しいビューポイントアイコンで表示
プレゼンテーションの一部である案件は、通常のビューポイントアイコンとは異なるアイコンで識別できます。
結果から作成されたプレゼンテーションが削除されると、リンクされたビューポイントアイコンは、結果ビューにて通常のビューポイントアイコンに置き換えられます。 -
視覚化ルールAPIのコードサンプル
この新しいAPIルールの例「視覚化ルール」は、選択したコンポーネント上のソースエフェクトコンポーネントのヒートマップを視覚化するのに役立ちます。
ルールのUIでは、選択したコンポーネントとエフェクトソースをフィルタリングし、ヒートマップの範囲とステップの長さを設定できます。 -
干渉ルールAPIのコードサンプル
ルールAPIリポジトリに、コンポーネント間の干渉状態を検出する新しいAPIルール 'Clash Detection Rule'の例が追加されました。 -
距離チェックAPIコードサンプル
ルールAPIリポジトリには、ソースコンポーネントとターゲットコンポーネント間の距離を測定できるようにする新しい例のルール 'Distance Check Rule'が追加されています。 -
有効範囲のルール（ルール＃240）
有効範囲ルールは、コンポーネントの指定されたスペースに対する適用範囲をチェックし、オプションでソースコンポーネントとチェックされたコンポーネントのプロパティ値の比率をチェックします。
改善点
-
ゲートキーパールール評価は、チェックが実行されたときにのみ実行されるように最適化されています
ゲートキーパーのルール評価中にエラーが保存されないようにするために、潜在的な修正と改善が行われています。 -
屋根面積計算の改善
屋根の面積の計算は、単一の屋根を形成する他の分解されたエンティティを考慮に入れることで改善されました。 -
ドアのアクセシビリティルール（ルール＃208）の改善
ドアの最大幅ではなく、最小幅要件のチェックでマルチパネルドアの最も広いパネルの幅をチェックするチェックボックスが追加されました。 -
ルール＃207の改良点
スロープの勾配を計算して表示するロジックが改善されました。
最大垂直距離のカラムの動作が改善されました。
勾配が勾配のスロープに対して問題が作成されます。上昇に対応する勾配がないため、チェックできません。
スロープルールでは、視覚化チェックする際の角度が改善されました。「斜路および長さ」ラジオボタンをチェックしたときのランプの傾き、割合を示しています。 「垂直距離および勾配」ラジオボタンをチェックしたときのランプの勾配もチェックも可能です。
バグの修正
-
相対数ルール（#235）
チェックされたコンポーネントがチェックされたコンポーネントテーブルに見つからない場合、ルールは「無関係」の結果を出します。以前は「OK」と結果に出てました。 -
スロープのアクセシビリティルール（ルール＃207）
スロープおよび階段のヘッドルームクリアランスの視覚化が改善されました。 -
ドアのアクセシビリティルール（#208）
ドアの引き出し側の空きスペースが定義された要件より少ない場合、案件として生成されました。 -
階段のアクセシビリティルール（#210）
階段とスロープのヘッドルームクリアランスの視覚化は修正されました。 -
コンポーネント前面のフリースペース（#226）
コンポーネントの両側をチェックして「浮き」を許可すると、結果にてコンポーネントの両側に視覚化されます。 -
水平構造物は落下しないように防ぐ必要があります（#236）
カーテンウォールが「チェック対象のバリアコンポーネント」に追加されている場合、カーテンウォールはバリアと見なされます。 -
ルートのアクセシビリティルール（#238）
アクセス可能なスペースと異なるフロア間のルートチェックとの間の距離のチェックが修正されました。
ルールはフットプリントだけでなく、コンポーネント上の狭い部分を視覚化します。 - 'smc-smartboard-8055i'には独自のリソースがあります
- チェックされたゲートキーパールールセットのExcelレポートに関するバグが修正されました
- チェックしたゲートキーパールールセットのチェック結果は、チェックしたルールセットについてのみ報告され、すべてのルールセットについては報告されません。
