3Dパースにドアの開口線や窓に「FIX」など文字を表示する方法

3Dパースにドアの開口線や窓に「FIX」などのシンボル文字を表示するには、モデル表示オプションから設定します。

手順

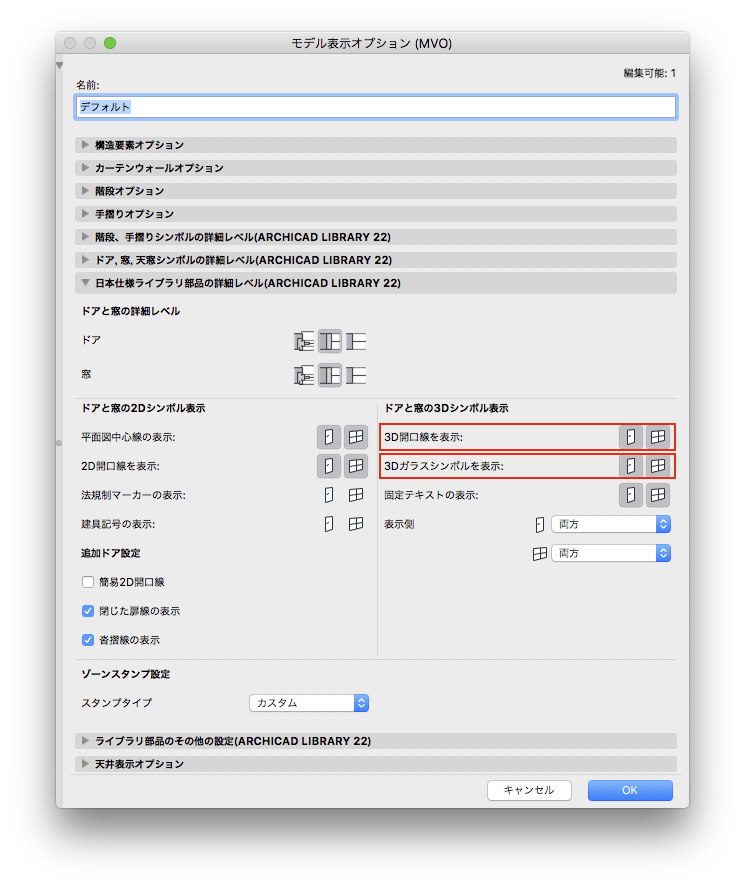

[ドキュメント]>[モデル表示]>[モデル表示オプション]>[日本語仕様ライブラリ部品の詳細レベル]

「ドアと窓の3Dシンボル表示」→「3D開口線を表示」又は「3Dガラスシンボルを表示」をONにする。

開口線や「FIX」という表示は選択している建具に「3D開口線」、「3Dガラスシンボル線」
の3D表示で表示されない場合の項目は、その通り表示されません。
