ARCHICADのドアツールで入力できるシャッターの線分の表現を変更するには、配置したシャッターを選択して、ドアの設定から修正できます。
手順

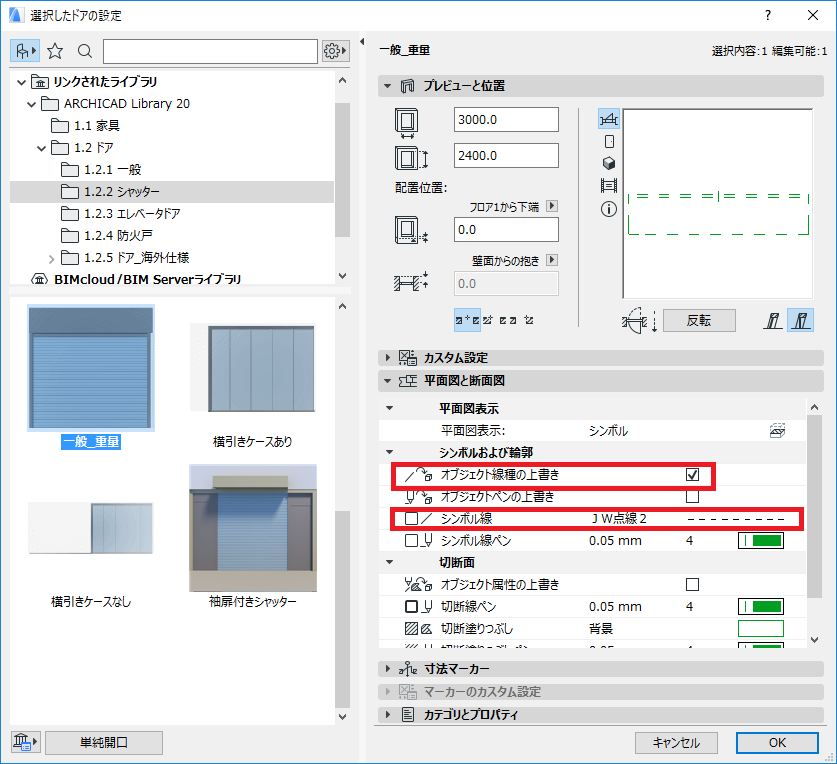

下記の2つの方法があります。1つ目は、ドアの設定内の「平面図と断面図」から「オブジェクト線種の上書き」を有効にし、「シンボル線」の線種を破線に変更します。

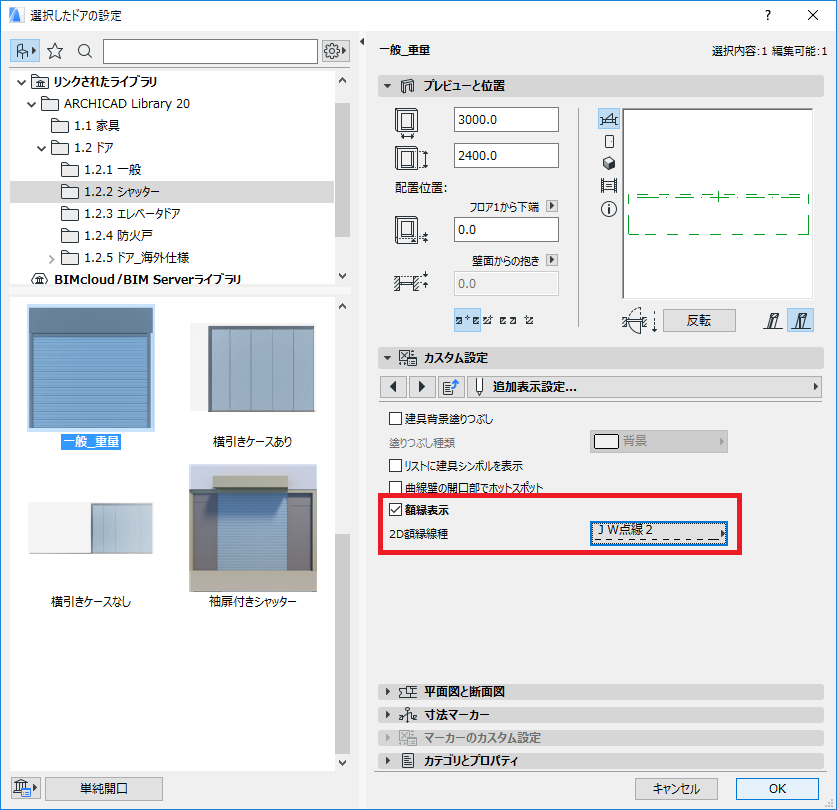

もう1つの方法は、シャッターのパラメータの中に線種を変更することができるパラメータがある場合は、そちらを使用して線種を変更することができます。下記は「一般_重量」の場合、「カスタム設定」に、輪郭線を調整する箇所があります。
方法1と方法2の両方を設定した場合、優先されるのは方法１の設定になります。
