目的
窓サッシで窓枠がないタイプを作成したい場合がありますよね。
残念ながらARCHICADの仕様上、巻込み設定はございませんが、
モルフを作成すると、同様の表現が可能です。
手順

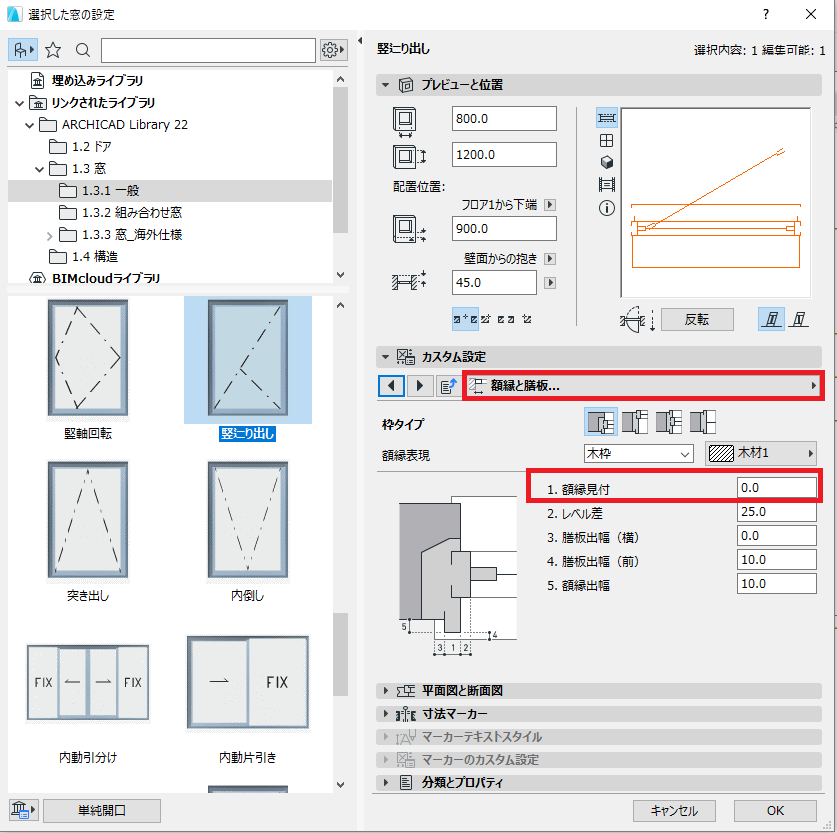

①「窓の設定」＞「カスタム設定」＞「額縁と膳板」＞「額縁見付」を0.0に設定します。
②「窓の設定」＞「カスタム設定」＞「壁層の延長」＞「内側層の延長」を1に設定します。
③膳板の材質を木枠にする場合は
「窓の設定」＞「カスタム設定」＞「モデル属性」＞「膳板」の材質を変更してください。

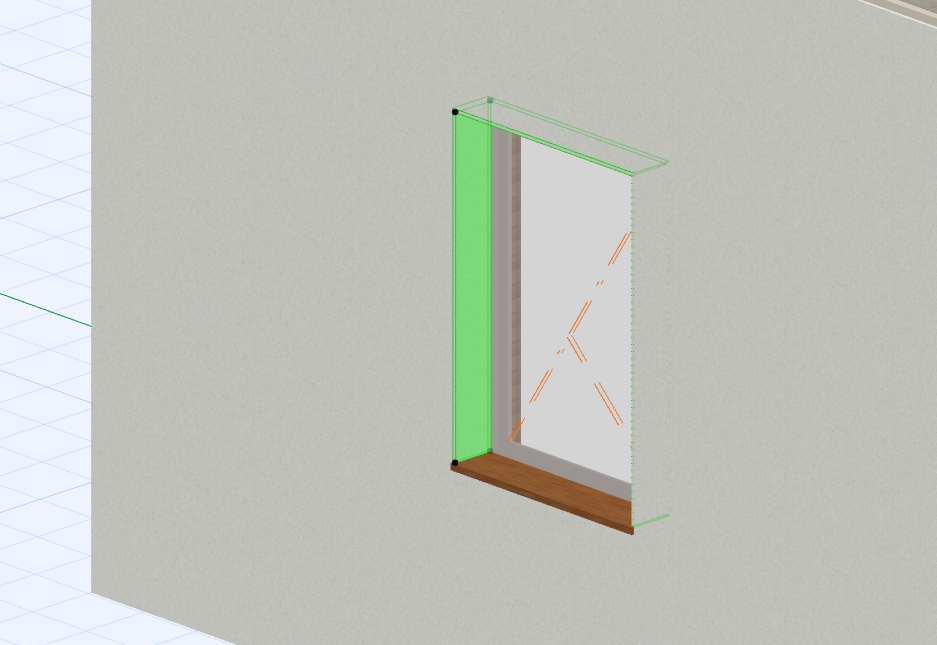

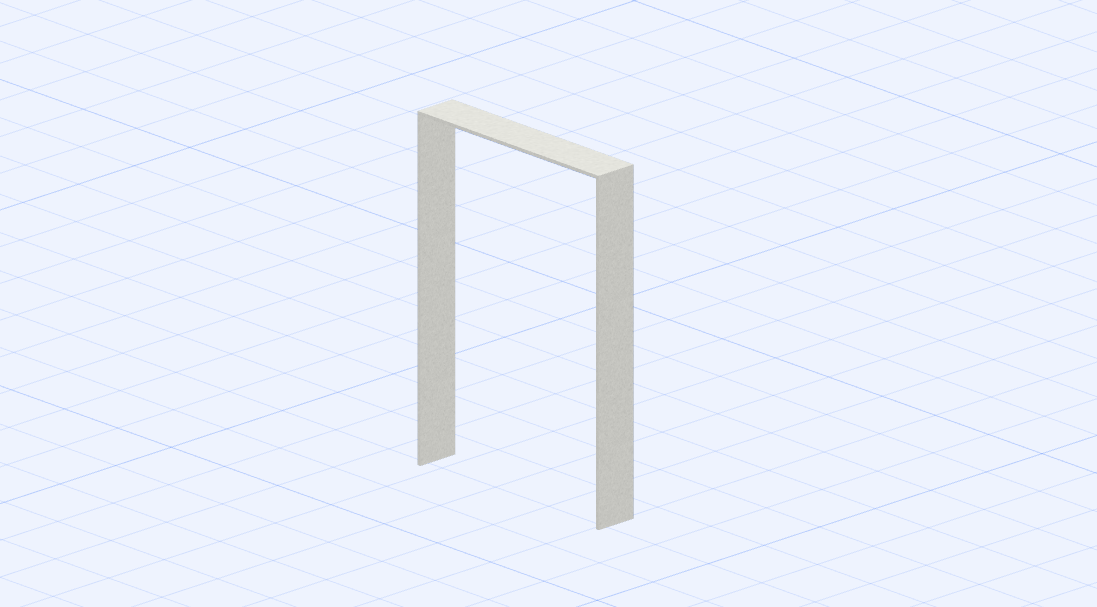

④３方向の石膏ボードをモルフで作成します。
⑤開口に合わせて配置します。

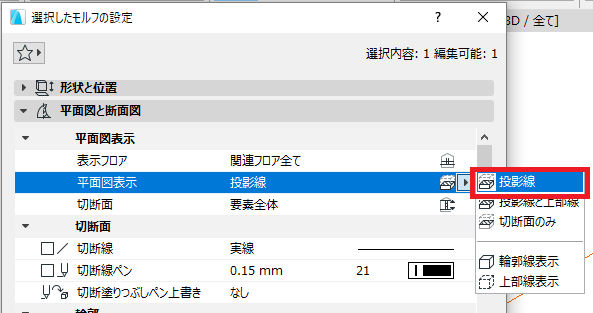

⑥平面図ではモルフの「平面図表示」を「投影線」に設定すると表示が綺麗です。
立面図ではモルフ非表示のレイヤセットを作成してください。
結果

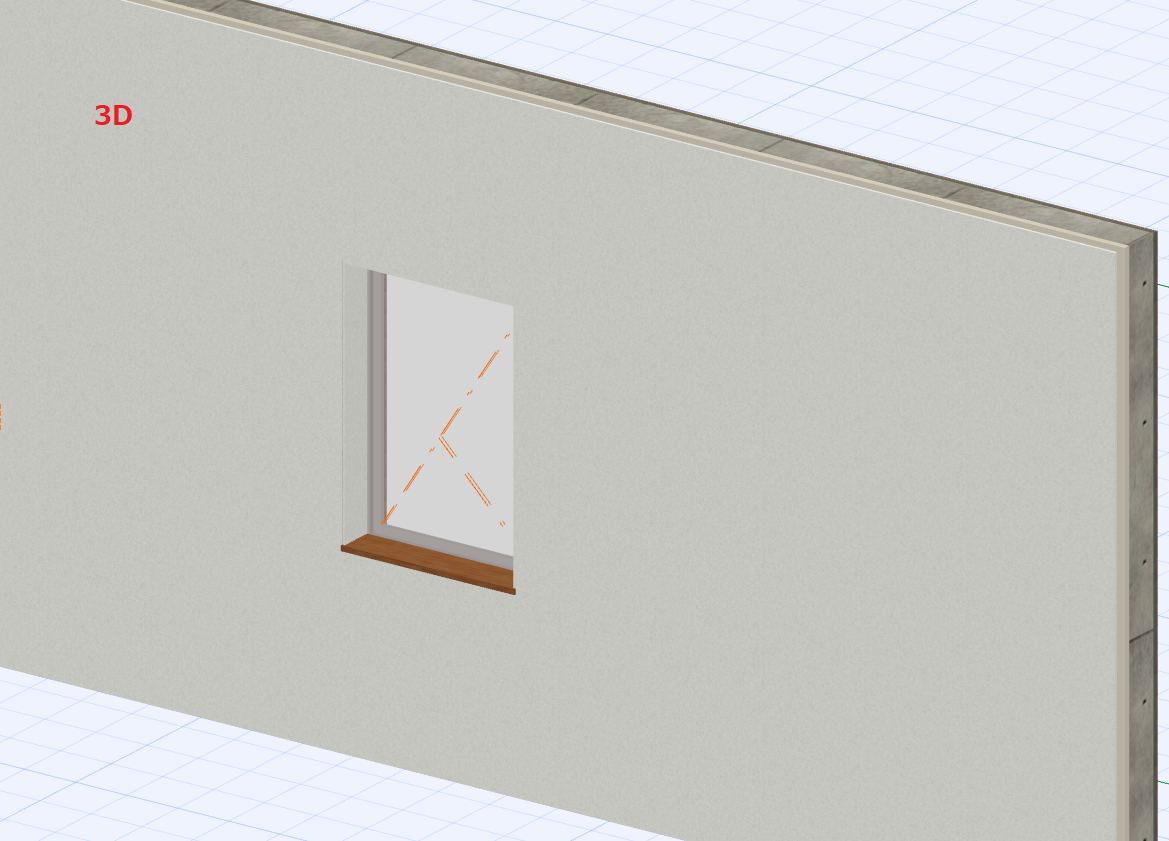

窓枠無しで、壁仕上げの巻き込表現ができました。
