目的
複数の3D-CADデータからIFC変換し、Solibriでモデルを統合すると、
位置がずれている場合があります。
今回はモデルの原点を表示する方法と、そのモデルを任意の位置に合わせる方法をご案内します。
手順

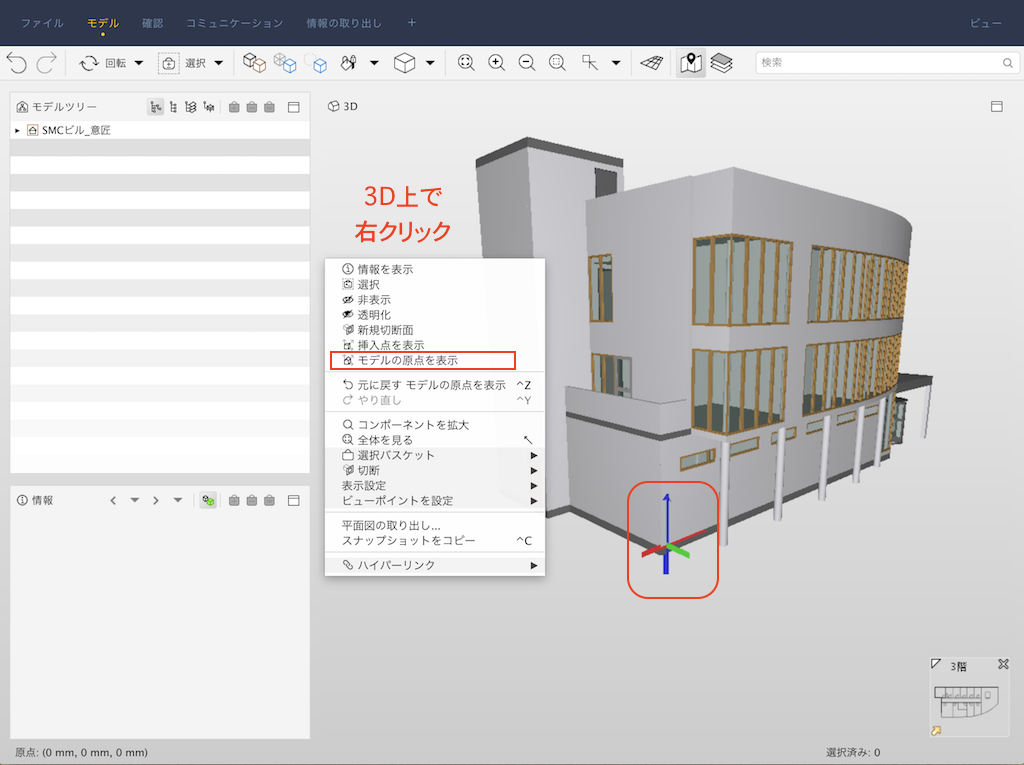

1、3D画面で何も無いところで右クリック→「モデルの原点を表示」をクリックし、原点を表示させます。

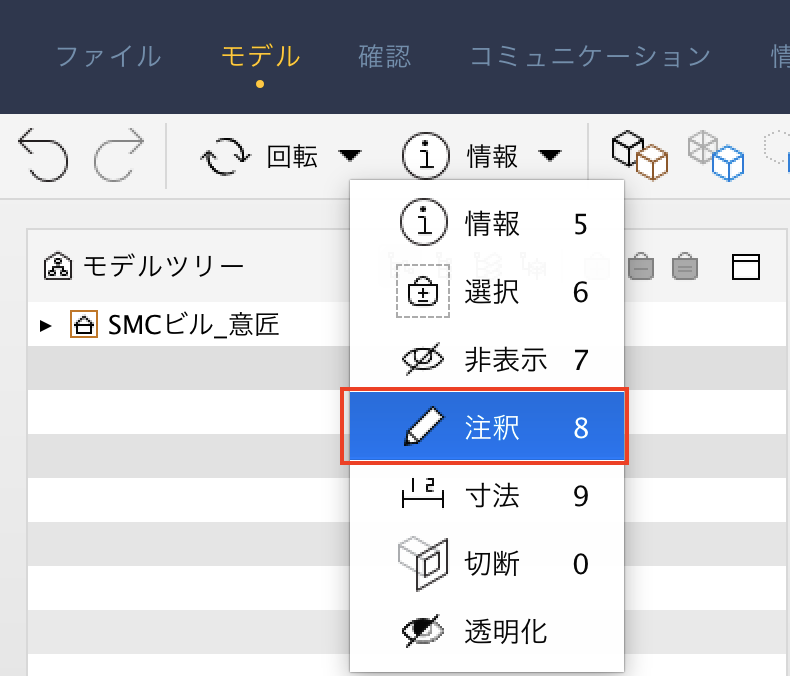

2、「注釈」をクリックし、パレットを表示させます。

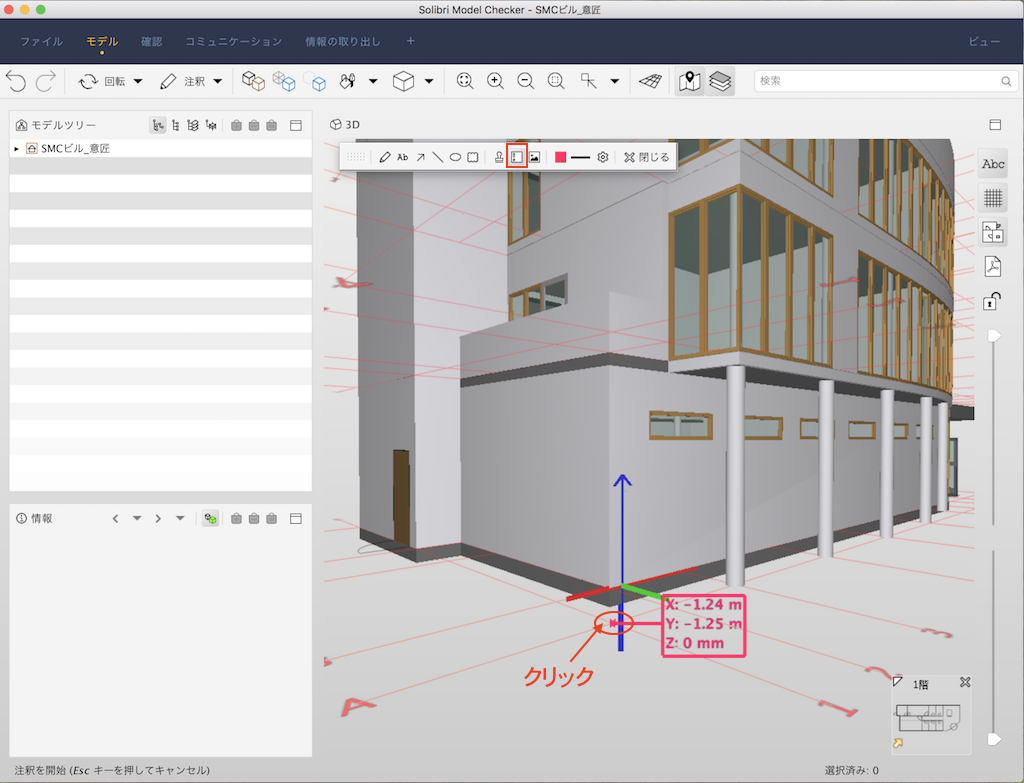

3、「座標スタンプ」で、通り芯の交点にスナップし、配置します。
これで、原点からの距離を確認できました。
4、モデルをグリットに合わせるため、移動させます。

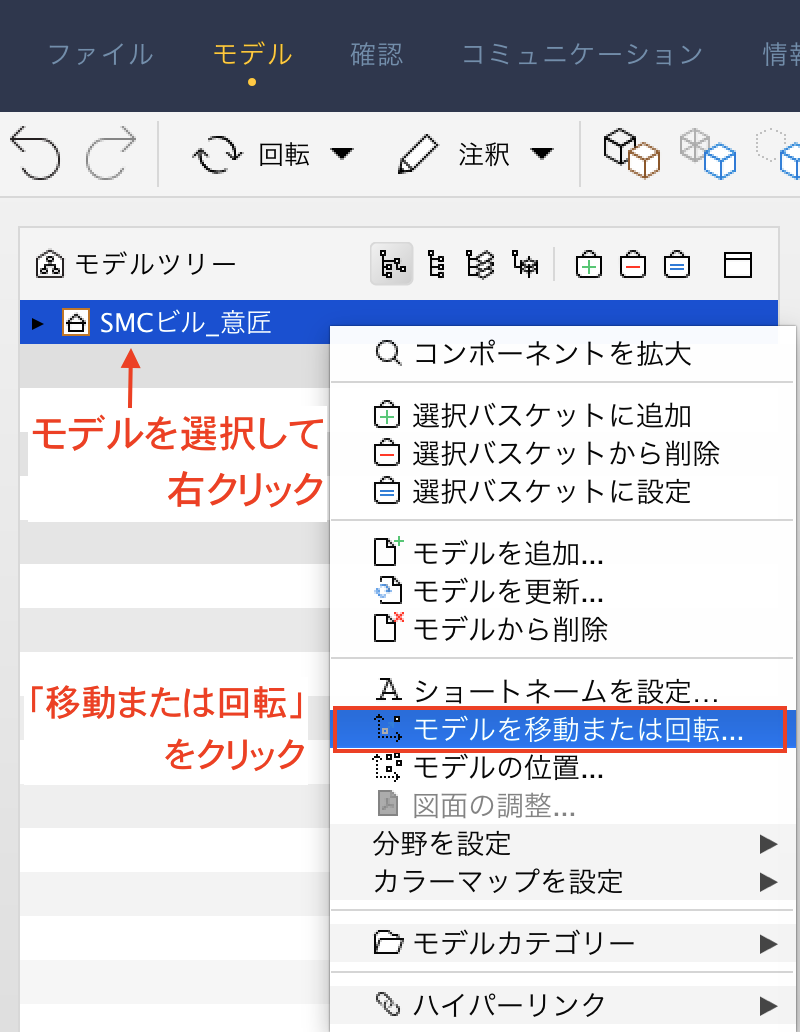

モデルツリーのモデルを選択して右クリックし「モデルを移動または回転」をクリック

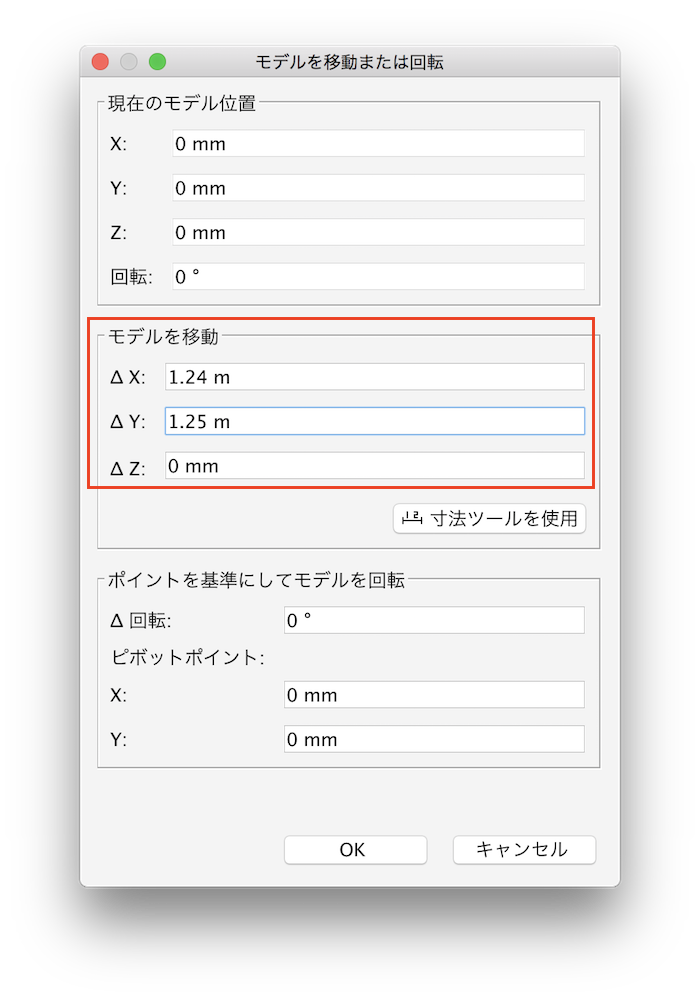

5、座標スタンプで表示された数値を入力します

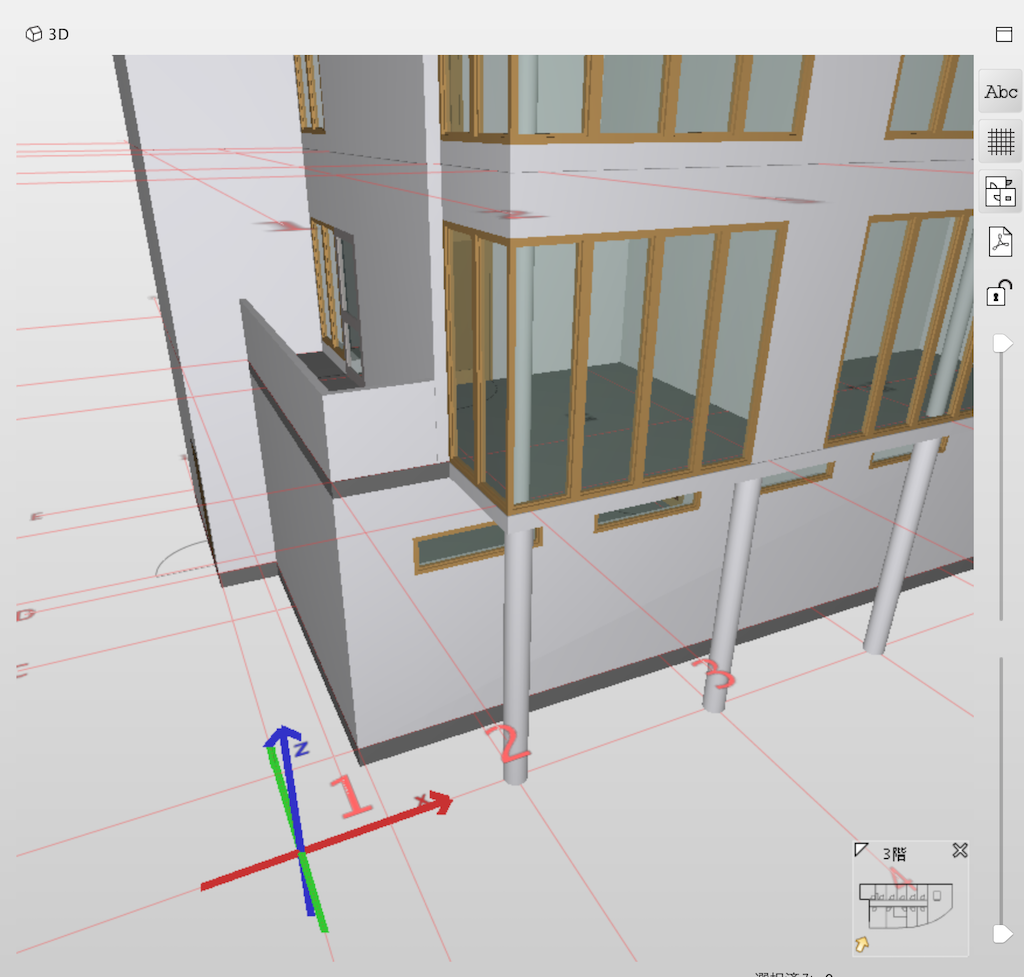

結果
座標の位置にモデルを合わせる事ができました。
