問題の説明
透過設定された材質同士が重なっている場合、手前の材質の背後にある材質が表示されません。

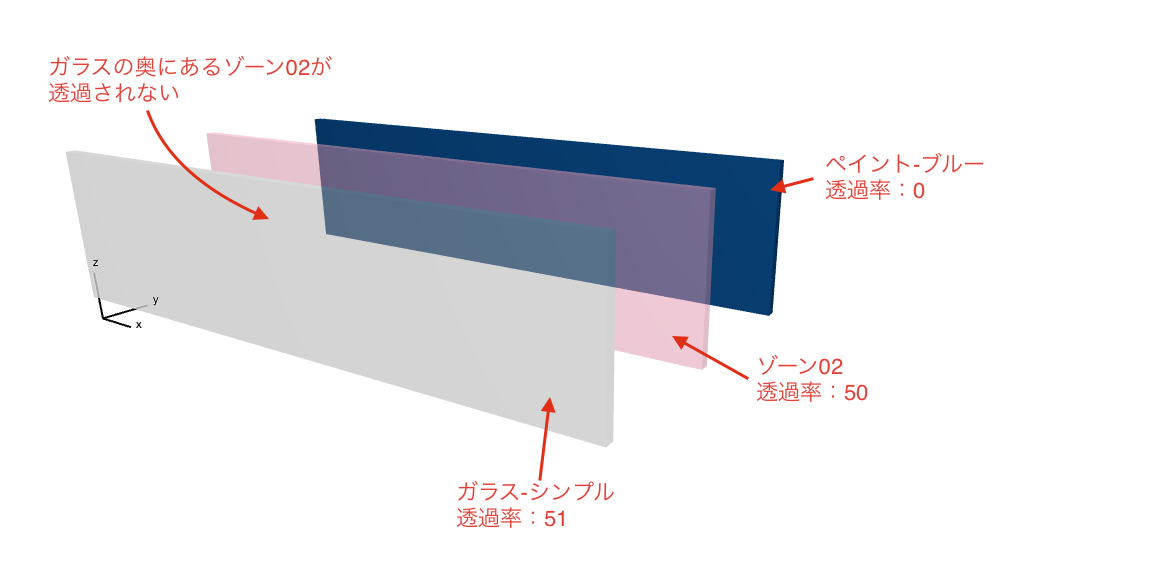

例: 材質がガラス-シンプルなど、透過材質の奥に 「透過率」が1以上の、ご自身で作成された材質または、デフォルトで透過されている材質が重なっている場合に、奥の材質が表示されない。
現象

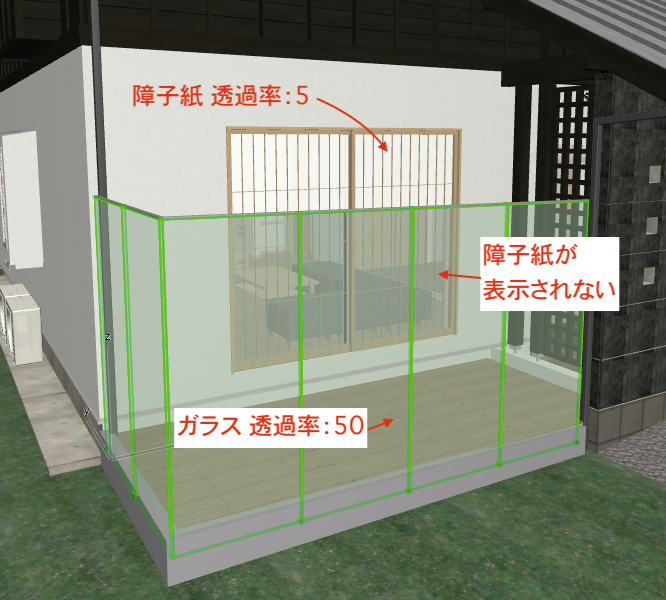

このような現象は、透過材質の奥に「透過率」が1以上のご自身で作成された材質が重なっている場合に、手前の材質の背後にある材質が表示されません。
この現象は以下の条件で発生します。
- どちらの材質も透過設定が有効になっている
- 3Dビュー上で材質が重なっている
これは、描画処理の仕様により透過材質の重なり順が正しく処理されない場合があるためです。
解決策
手前の要素(壁)に割り当てている材質(今回は「ガラス-シンプル」)を複製する

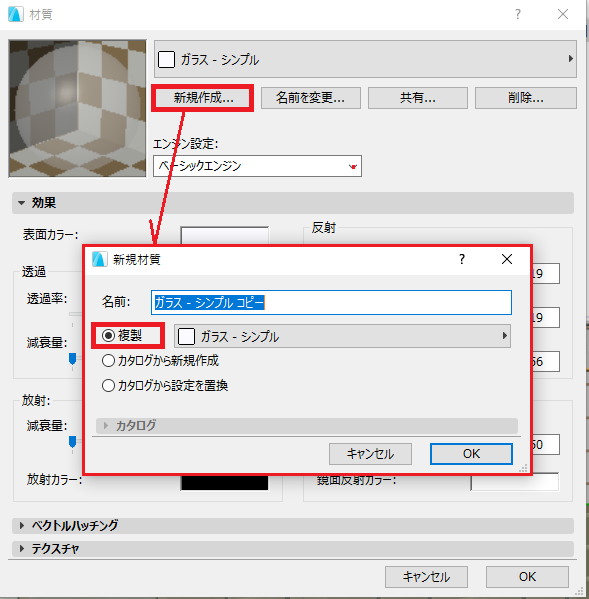

1,「オプションメニュー」＞「属性設定」＞「材質」を開き、「ガラス-シンプル」の設定画面を開きます。
2,「新規作成」を選択して、材質を複製します。
3, 材質設定はそのままで「OK」で閉じます。

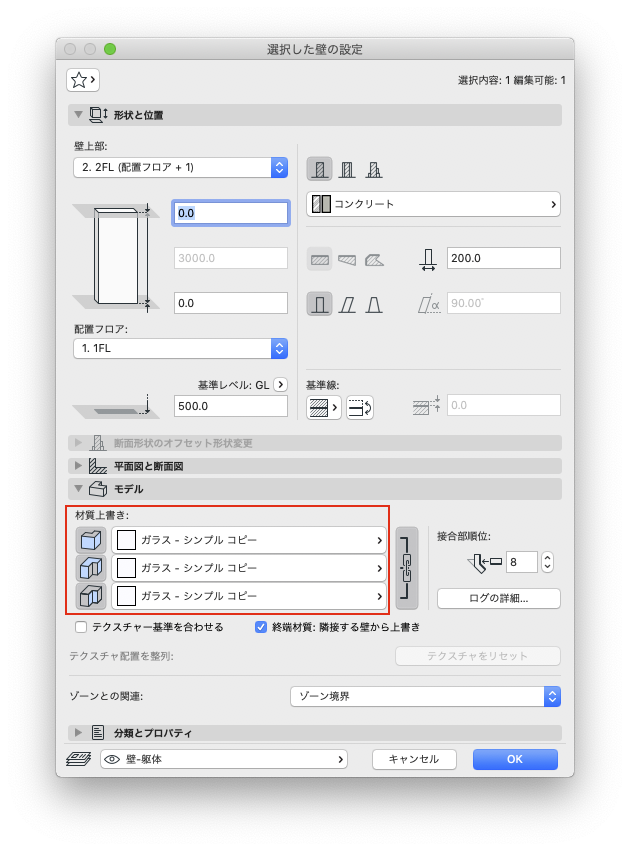

4, 手前の要素「壁の設定画面」を開き、「モデル」「材質上書き」
作成した材質「ガラス-シンプル コピー」を設定します。

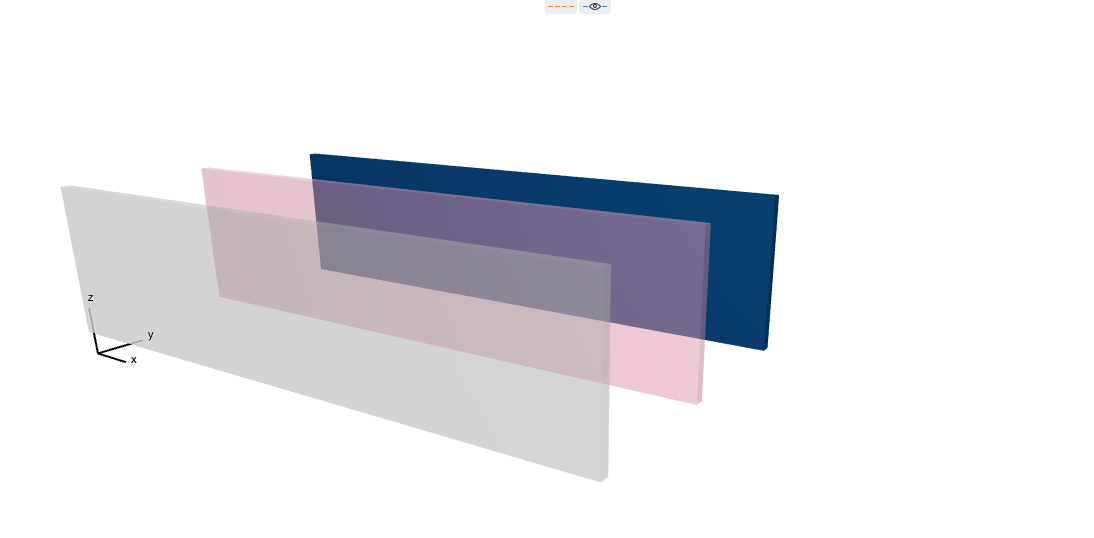

5, 奥の壁が透過され、表示されました。
