問題
ArchicadにPDFをインポートし、プロジェクト内で使用するために分解したいと考えています。正しい手順を実行しましたが、PDFが分解されません。
解決方法
ヒント: 詳細な概要については、PDFのインポートと分解を参照してください。
- PDFを配置したい場所(平面図、断面図、ワークシートなど)を決めます。
- ファイル > 外部コンテンツ > 外部図面を配置に進みます。
-
図面を選択した状態で右クリックし、分解を選択します。
-

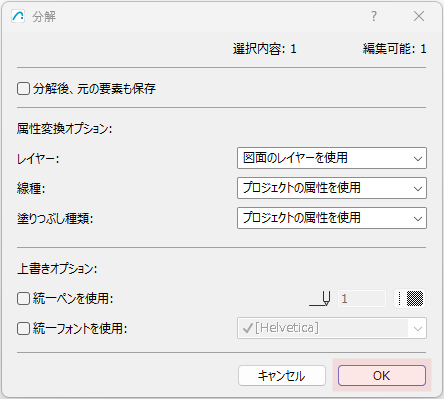

現在のビューに分解 ダイアログボックスで、オプションを確認または変更し、OKをクリックします。
- PDFの内容は2D Archicad要素に変換されます。
PDFがまだ期待どおりに分解されない場合は、次の点を確認してください。
- 図面(DWGまたは PDF)を分解すると、結果として生成される要素にはデフォルトで新規ステータスが割り当てられます。リノベーションフィルタオプションで新規要素が非表示に設定されている場合、分解された要素は表示されません。
- PDFにベクターデータが含まれていない可能性があります。Archicadはベクターデータのコンテンツのみを編集可能な2D要素に変換できます。画像、スキャンなどで作成されたラスターデータのみのPDFは分解できません。

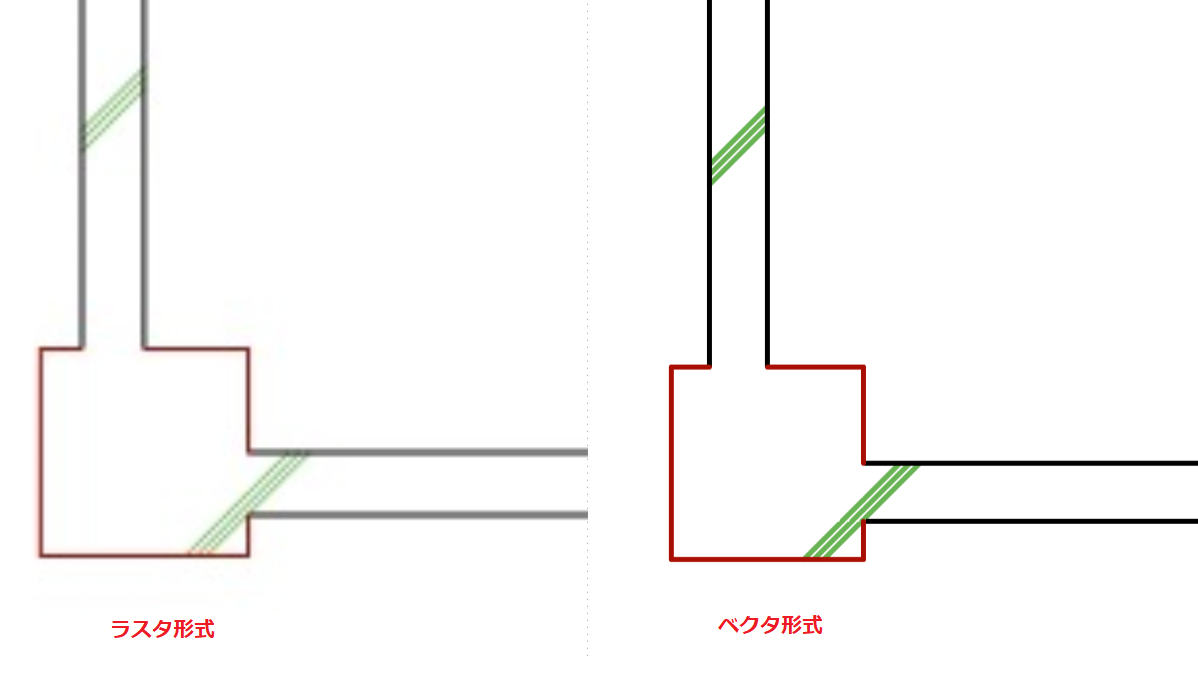

（おおまかに見分ける方法としては、ベクタ形式だと拡大した時に線がくっきりして見えますが、ラスタ形式だとぼやけて見えます）
ヒント:PDFを扱う際の詳細については、PDFのヒントとコツご覧ください。
