現象

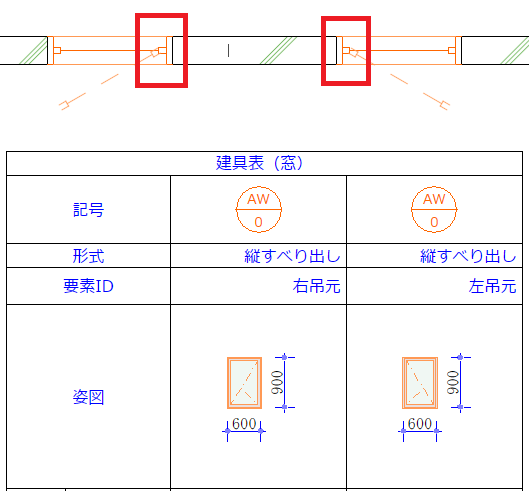

・木造用ライブラリ建具の窓「縦すべり出し」を入れていて、図面では正しい向きになっているが、建具表では反対になっている
・建具自体を反転させると建具表はあうが、図面上では反対になってしまう
原因
こちら木造用ライブラリの「縦すべり出し窓」の表現が逆になっている不具合が報告されております。
対処方法
・窓の設定から3Dモデル表示オプションの上書きにチェックを入れ開口線のチェックを外し建具表の姿図に加筆をおこなう
・建具表姿図注釈に直接塗りつぶしをして加筆をおこなう
・レイアウトに張り付けて加筆修正をおこなう
