自作建具で建具記号をつけたらシンボルが表示されなくなった

現象

自作建具を作成し、GDLで建具記号を付けたら、平面図にシンボルが表示されなくなりました。

▼自作建具に関する記事

Archicadでオリジナルのドア/窓を作成する方法

自作の窓に建具記号をつける

自作のドアに建具記号をつける

原因

2Dでの記述が2Dスクリプトではなく、2Dシンボルのほうから来ている場合は、スクリプトを入れても表示されません。



解決方法

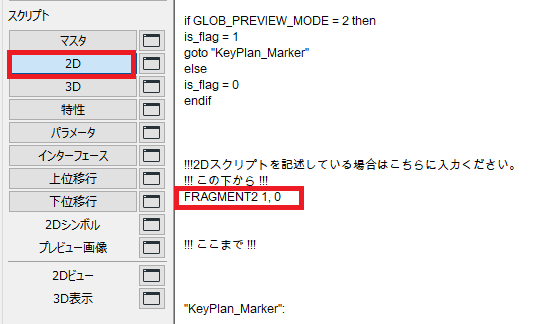

次のように FRAGMENT2をオリジナル窓作成の2Dスクリプトの箇所に入れてください。
FRAGMENT2に関する参考記事はこちらです。
GDLで2Dシンボルの表示を切り替える方法

FRAGMENT2 １, 0
