目的
BIMxで、３Dでも文字・寸法・通り芯などを表示させたいという時があるかと思います。
ポリゴン線などは３Dに表示されないため、オブジェクトなどをArchicadで配置してから出力する必要があります。
オブジェクトツールの中には、３D表示に利用できるものがあります。ぜひご利用ください。

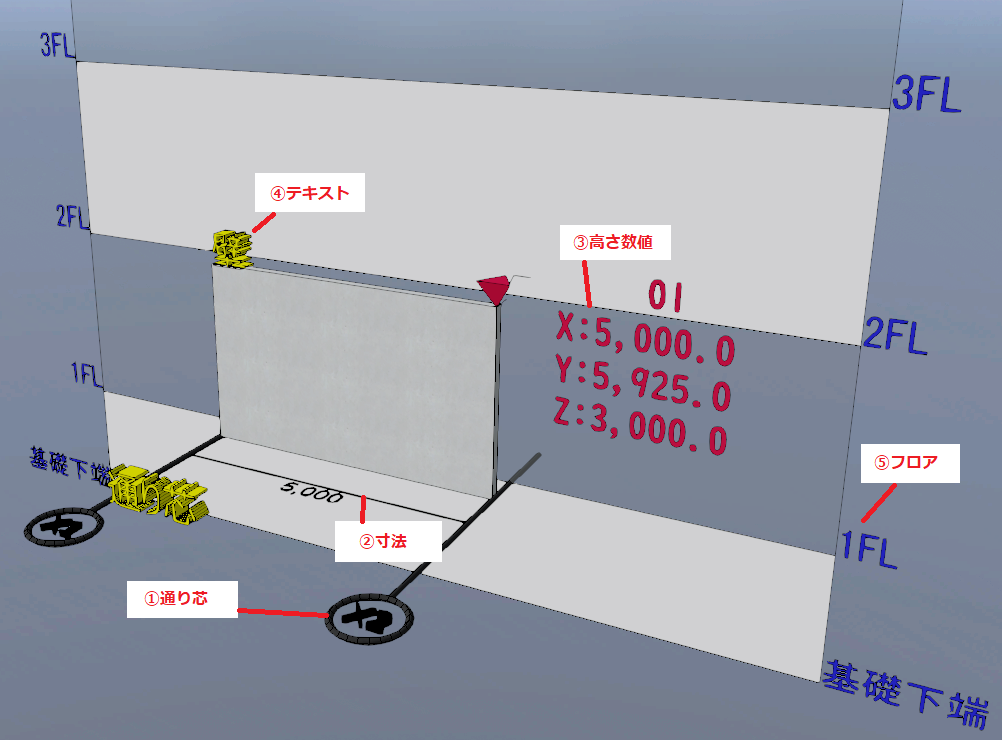

▼BIMx３D画面
各オブジェクトの表示方法
①通り芯
BIMxで通り芯の線を表示させるには３D形状としてArchicadに表示させておきます。
▶BIMxでファイルを開くと、「通り芯」の線が表示されない。
②寸法
オブジェクトツールの中に３D寸法があります。こちらを３Dでも表示にチェックを入れるとBIMxでも表示されるようになります。（角度編集の自由度は低めです）
▶BIMxで３D寸法の線が表示されない – GRAPHISOFTナレッジセンター
③高さ数値
３D上でも高さの数値を表示させたい場合は３D座標オブジェクトで表示することが可能です。注記などもいれることができます。（※Forwardツールです）
▶座標点を可視化させたい
④テキスト
オブジェクトツールの３Dテキストで文字を３Dに表示させることができます。
▶３D文字について
⑤フロア
目印になるフロアラインを入れたい場合は、断面図ゾーン名のオブジェクトで表示させることが可能です。（※Forwardツールです）
▶断面図ゾーン名作成ツール (graphisoft.co.jp)
Tips

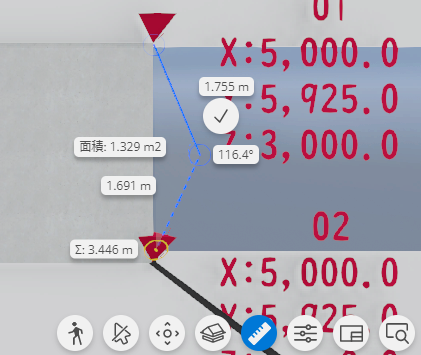

最新のBIMxでは、全プラットフォームで計測ツールが使用可能となりました。（Ver.2023～）
BIMxで長さや面積を測ることができます。
▼BIMxガイド
BIMx Web Viewer (graphisoft.com)スマート計測
