3D断面図で図面表現の塗りつぶしを表示させる方法

説明

3Dビューで切断面を使って3D断面ビューを作成し、ソリッドカラーや表面材質ではなく、シンボリックなマテリアル塗りつぶしで切断要素を表示したい場合の手順です。

解決方法

テクニカルドローイングの塗りつぶしは3Dビューで直接表示されない場合がありますが、断面の 3Dドキュメントを作成 することで、3D断面をよりテクニカルなグラフィック表現にするための設定が可能になります。

3Dビューから3Dドキュメントを作成する

1. 必要な断面または3Dビューを開きます。

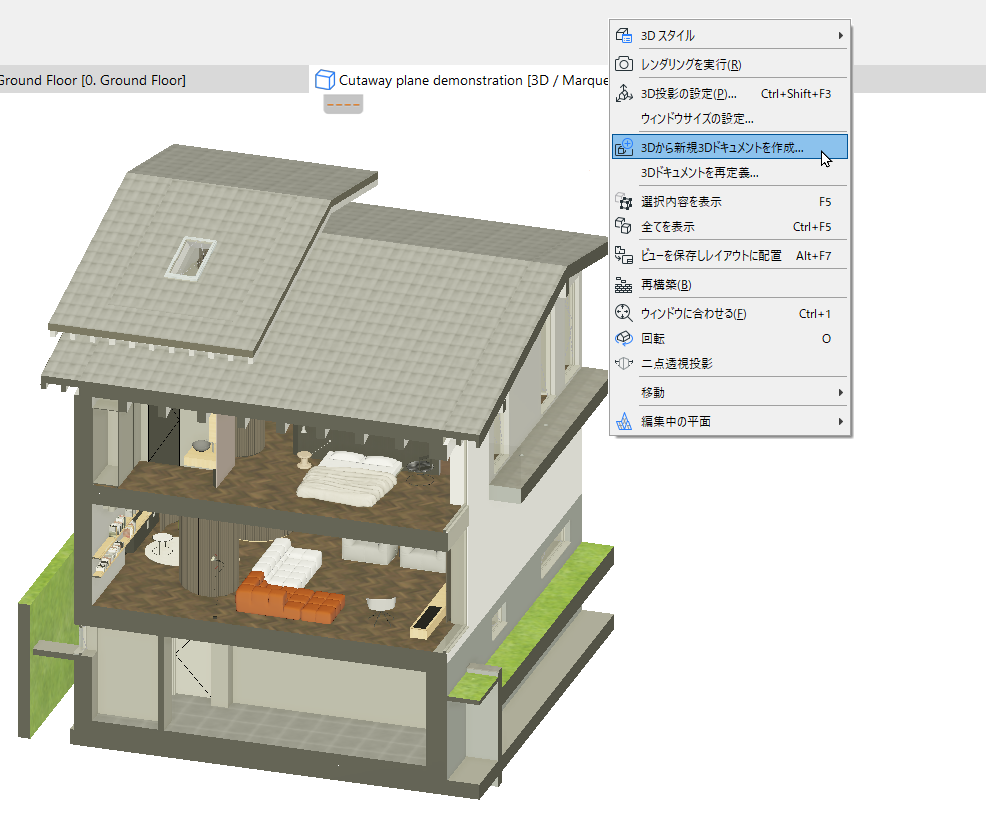

2. 3Dウィンドウ上、またはナビゲータービュー一覧内のビューを右クリックし、3Dから新しい3Dドキュメントを作成…を選択して、断面から3Dドキュメントを新規作成します。

塗りつぶしを表示するためのモデル外観設定

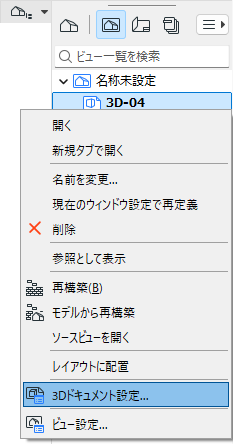

1. ナビゲーター内、またはタブ上で3Dドキュメントを右クリックし、3Dドキュメント設定を開きます。



2. モデル外観を設定するセクションを展開します。

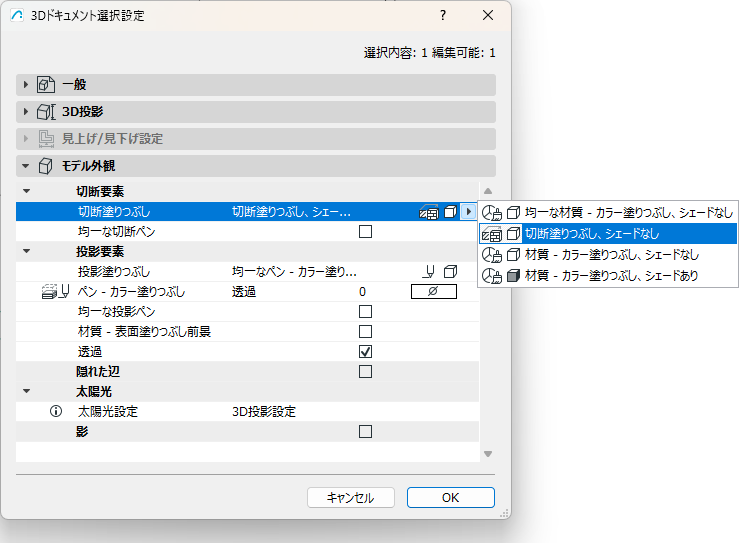

3. 切断要素の項目で、切断面塗りつぶし（シェードなし）が選択されていることを確認します。

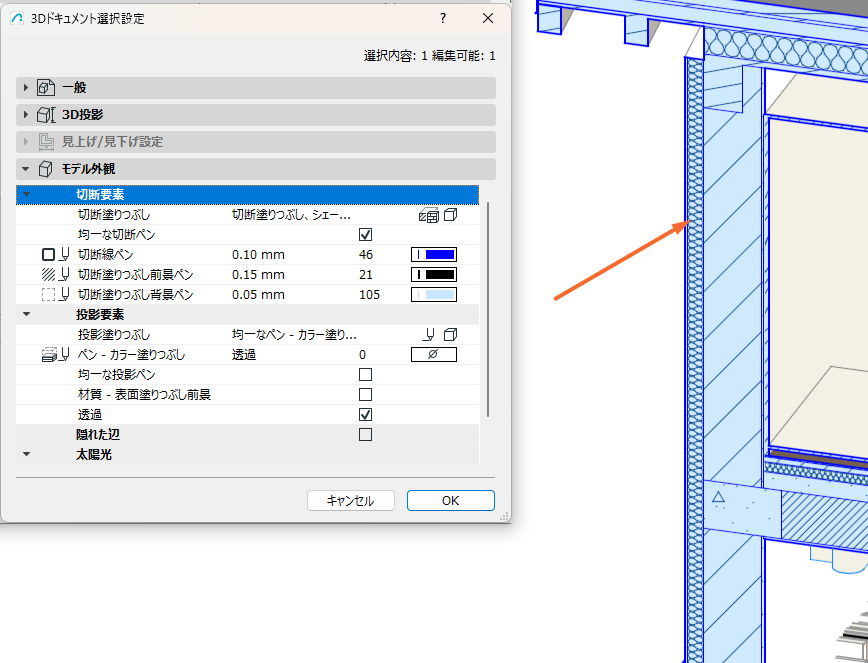

4. 非切断要素については、必要に応じて材質－表面塗りつぶし前景および透過を設定します。

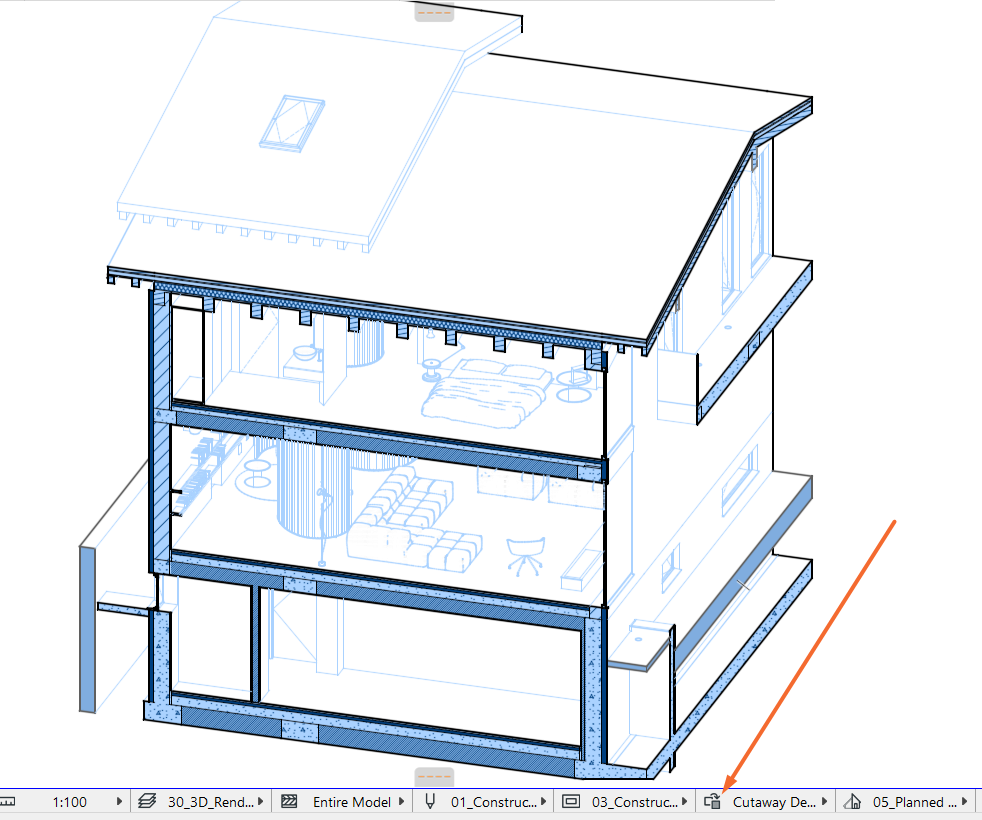

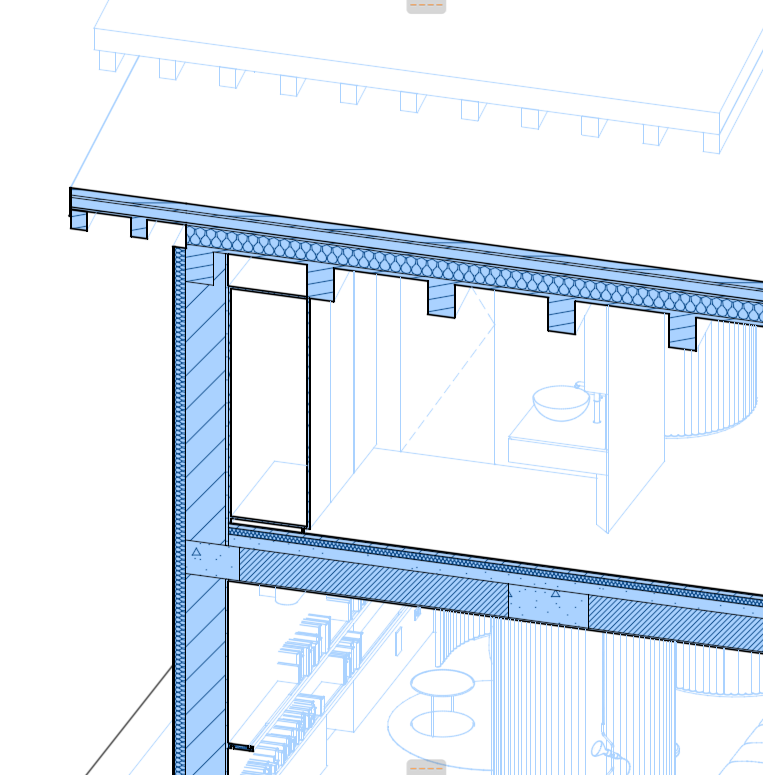

5. OKをクリックして設定を確定します。すると、断面内に塗りつぶしが表示されます。

   塗りつぶしに表現の上書きを適用する

   1. 3Dドキュメントを開きます。
   2. メニューのドキュメント > 表現の上書き > 表現の上書きセットを開くか、 クイックオプションバーの表現の上書きアイコンをクリックします。
   3. 既存の組み合わせを選択するか、新規作成をクリックして新しい組み合わせを作成します。

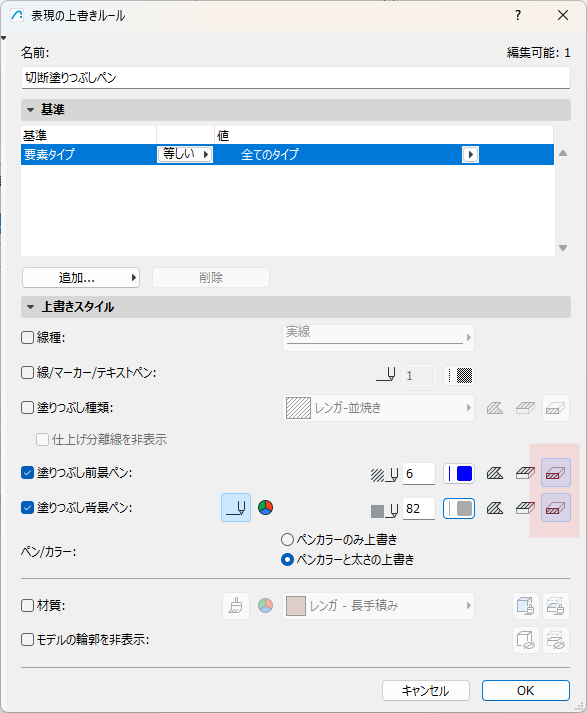

   4. ルールの管理...をクリックし、新しいルールを作成するか既存のものを編集します。
   5. 新しいルールを設定し、要素タイプをすべてまたは希望する要素（例：壁、スラブ）に限定します。
   6. 上書きスタイルパネルで、 切断面塗りつぶし前景ペンを上書きおよび 切断面塗りつぶし背景ペンを上書きを有効にし、好みの色やペンを選択します。
   7. 新規または編集済みルールを表現の上書きルールの組み合わせに追加します。

最後に、3Dドキュメントの表示を確認し、必要に応じて上記の手順で調整を行ってください。
