J'ai dessiné un élément 2D ou 3D (mur, ligne, etc.), j'ai placé un objet ou activé un accessoire d'objet (poignée, robinet) que je ne vois plus dans mon projet ou dans certaines vues de mon projet.
Voici la liste des réglages à vérifier pour retrouver les éléments introuvables dans le projet :
En 2D / 3D
- Calques
- Calque principal d'un module
- Variantes
- Rénovation - État de rénovation, Affichage sur filtre de rénovation + Filtre de rénovation

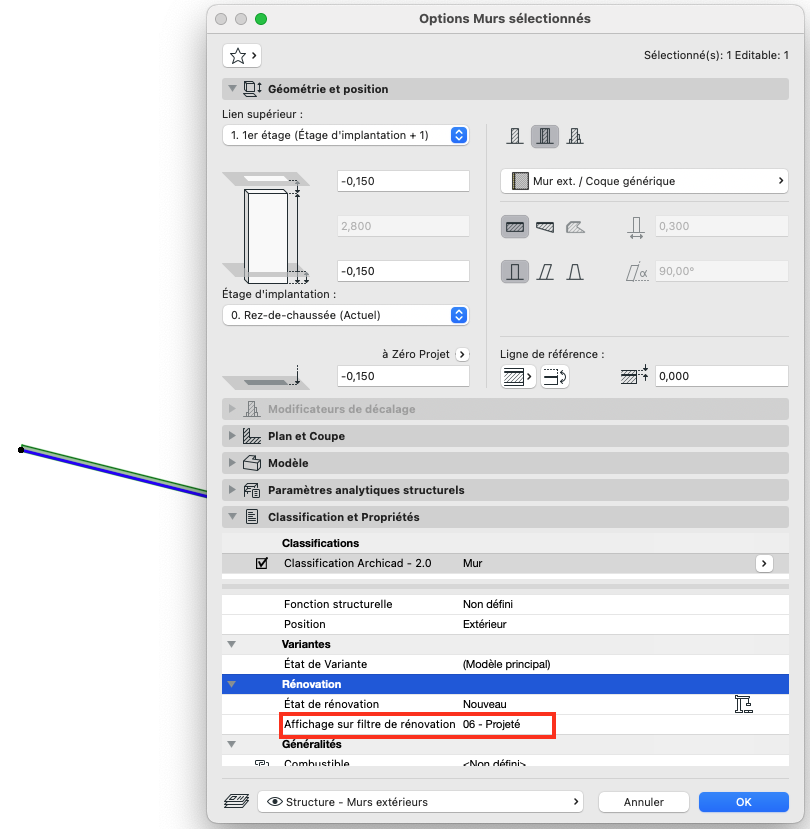

Selon son état de rénovation, un élément apparaît dans différents filtres de rénovation. Cependant, il est également possible de lier l'élément à un seul filtre de rénovation.
Par exemple, avec l'option ci-dessus, cet élément Nouveau n'apparaitra pas sur les filtres 04 Démolition/Construction et 05 Construction, malgré le fait que les éléments Nouveaux sont normalement visibles sur ces filtres. - Options vue modèle - Composants de Mur-rideau
- Éléments de bibliothèque seulement - menu Fichier / Bibliothèques et objets / Gestionnaire de bibliothèque / Éléments de bibliothèque manquants (disponible également à partir du Centre de contrôle)
- Éléments corrompus / invalides - menu Fichier / Infos / Rapport de session (disponible également à partir du Centre de contrôle)
En 3D seulement
- Coupe 3D active
- Étages à afficher en 3D - dans le menu Vue / Éléments dans vue 3D - Étages à afficher en 3D

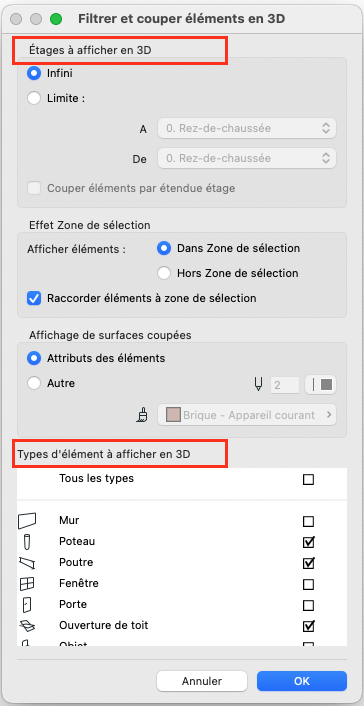

- Filtrer et couper les éléments en 3D - dans le menu Vue / Éléments dans vue 3D - Filtrer et couper les éléments en 3D
- Afficher sélection

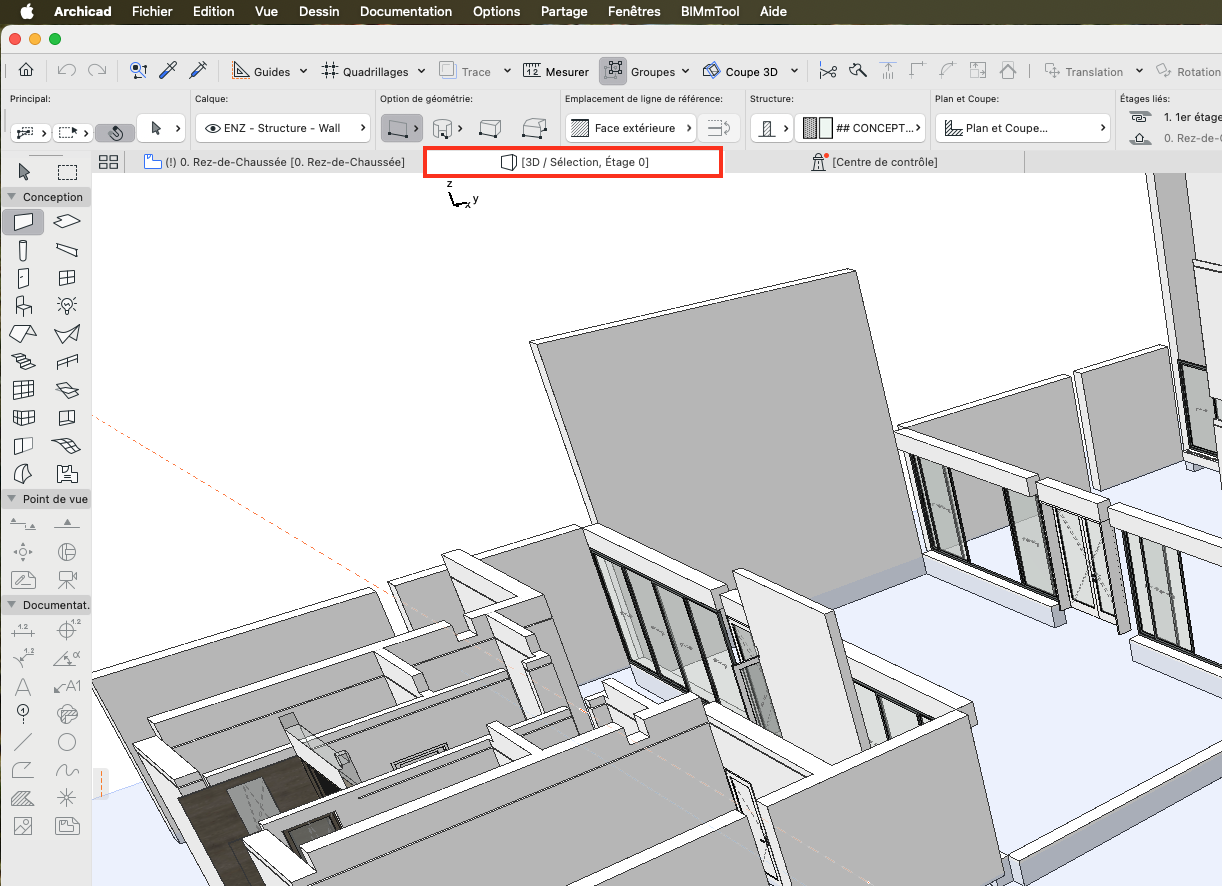

Dans la fenêtre 3D, il est possible d'afficher les éléments sélectionnés en plan (coupe, élévation...) seulement. Cette sélection est mémorisée dans le fichier, donc à chaque fois que l'utilisateur active la fenêtre 3D, c'est cette sélection, et pas le modèle complet, qui s'affiche. Afin que l'utilisateur soit au courant de ce fait, Archicad affiche le mot "Sélection" dans le nom de l'onglet de la fenêtre 3D.

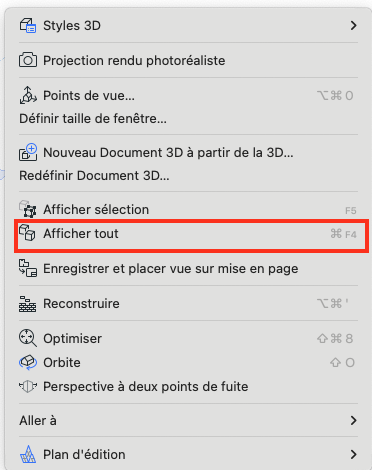

Pour afficher le modèle complet de nouveau, il faut afficher tout, par exemple, avec un clic droit dans la fenêtre 3D et sélectionner la commande Afficher tout dans le menu déroulant, ou simplement en utilisant le raccourci clavier pour Afficher tout.
- Options vue modèle - Poignées de porte, poignées de fenêtre, poignées d'objets, robinets
- Priorité des matériaux

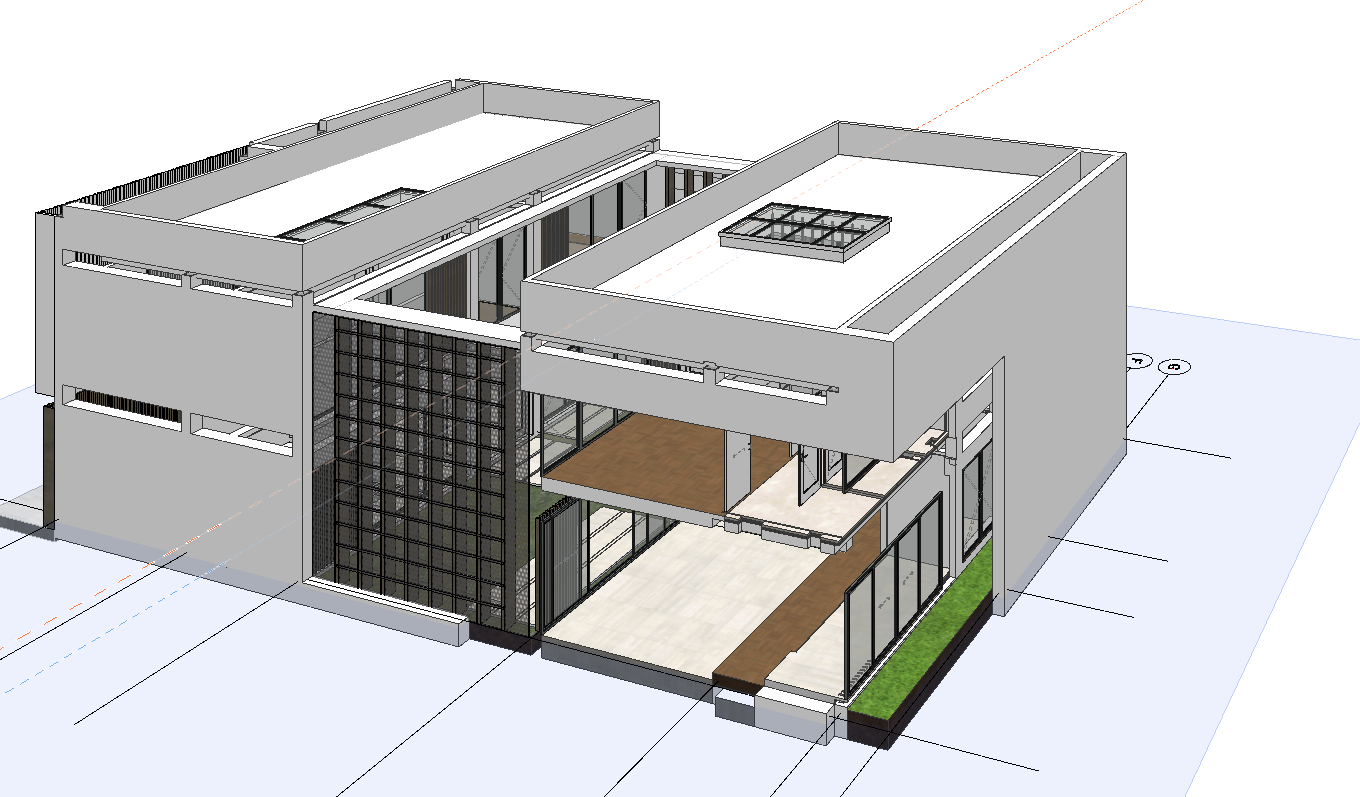

Il est important de savoir que les raccords automatiques selon les priorités s'appliquent entre éléments visibles et non visibles aussi. Par exemple, un terrain existant modélisé avec l'outil Dalle possédant une priorité de matériau maximale peut éliminer tous les murs se trouvant dans ce terrain, même si le terrain original est masqué (par son calque, par exemple).

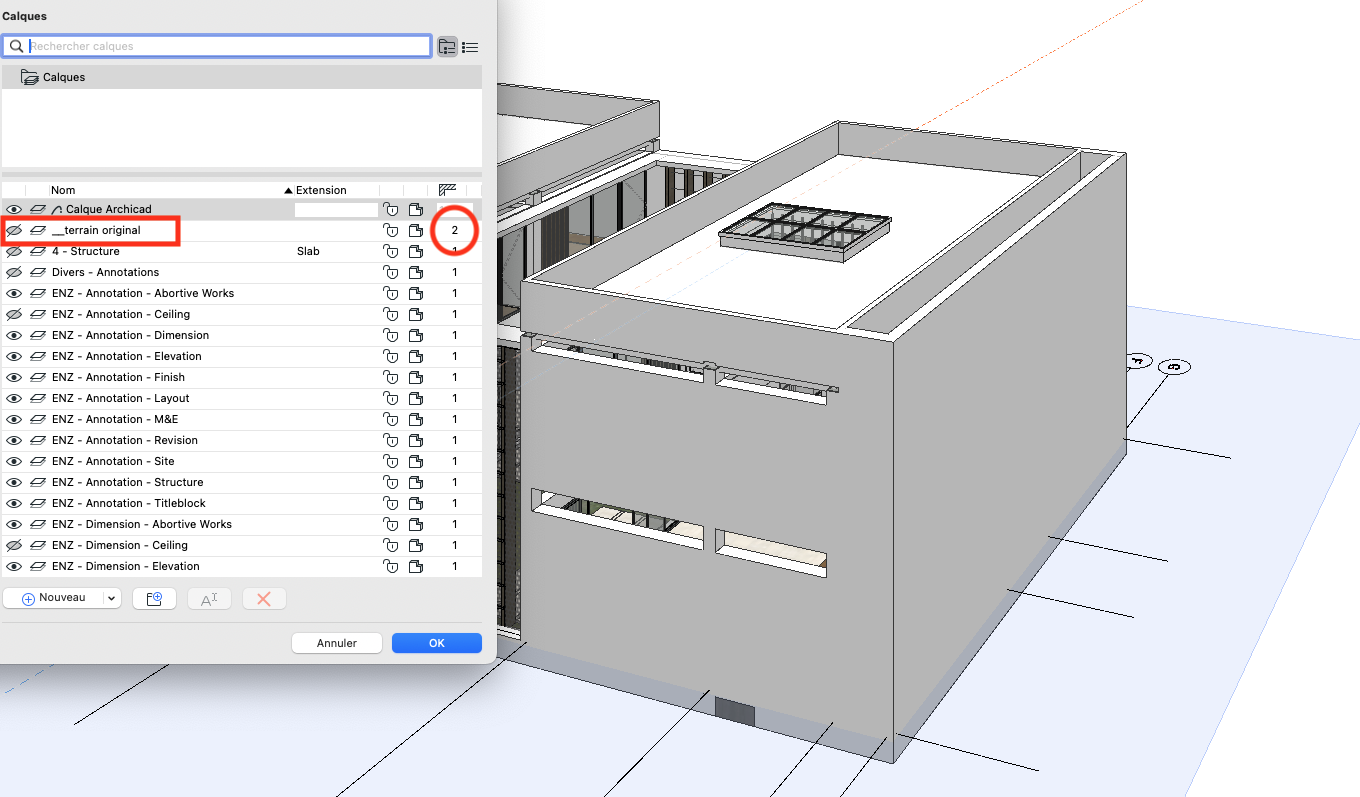

Pour empêcher les raccords automatiques entre éléments visibles et masqués, on peut utiliser le numéro d'intersection des calques. Archicad ne crée pas de raccords automatiques entre les éléments se trouvant sur des calques avec des numéros différents et les éléments éliminés apparaissent de nouveau.
En 2D seulement
- Options vue modèle - Porte, fenêtre, ouverture de toit : afficher ouverture uniquement, masquer en plan
- Options vue modèle - Marque de zones : Afficher Marques de zone
- Options vue modèle - Marque de porte / fenêtres : Afficher avec Marque : Portes, Fenêtres, ouverture de toit
- Options vue modèle - Composants de Symbole en plan de Garde-corps
- Limite d'affichage absolu - l'affichage de l'élément invisible en 2D est réglé à la limite d'affichage absolu, mais il se trouve au-dessous de cette limite définie dans le menu Documentation / Plan de coupe de l'étage
- Portes / fenêtres seulement - la menuiserie est placée dans un mur dont l'affichage est réglé à Coupe uniquement, et la hauteur du plan de coupe d'étage se trouve au-dessus ou au-dessous de la menuiserie

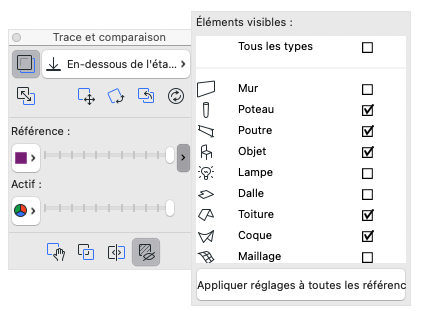

- Sur référence de Trace - Éléments visibles sur référence
En Coupe / Élévation seulement

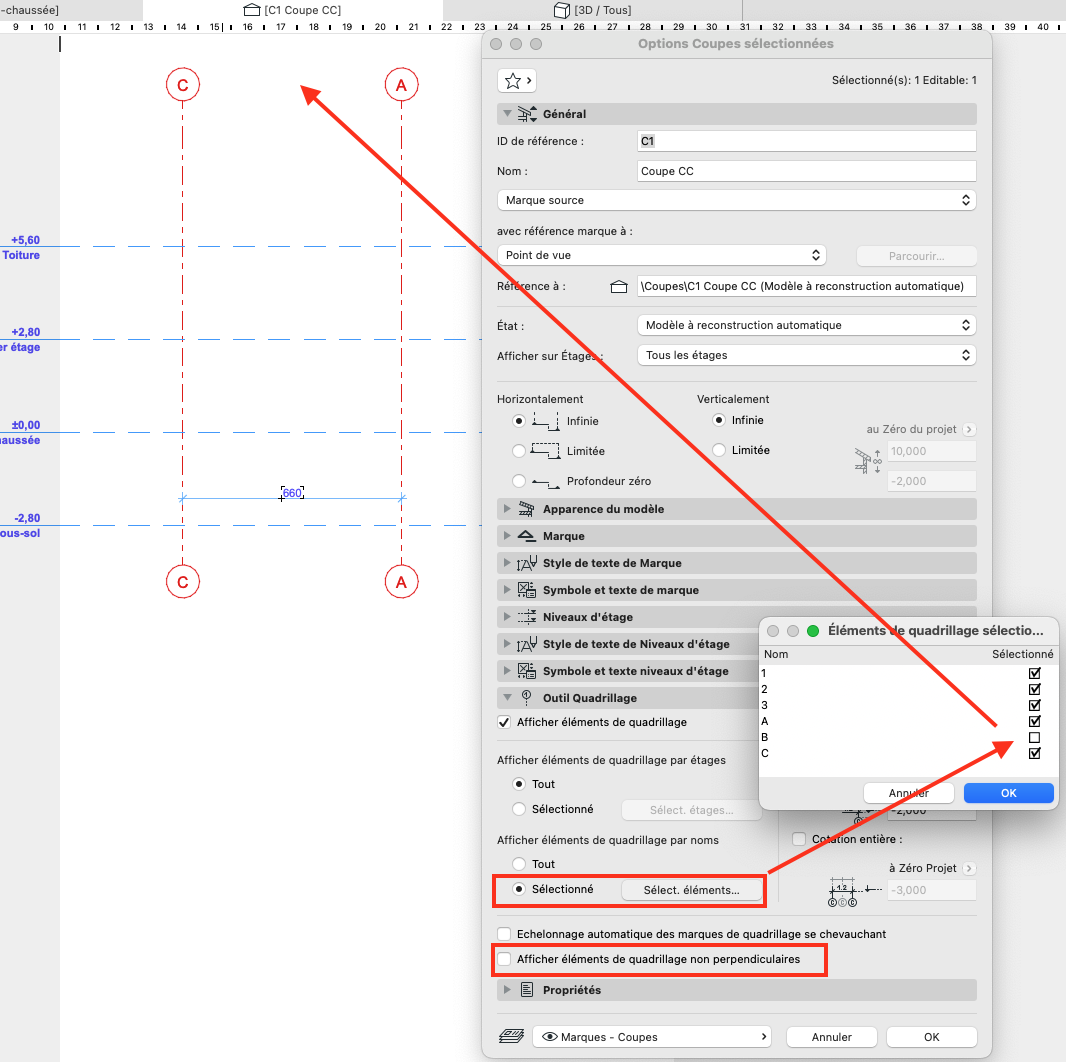

- Outil Quadrillage (Grille structurelle) - possibilité de sélectionner les éléments de quadrillage selon nom / étage, et / ou les éléments de quadrillage non perpendiculaires dans les Options Coupe / Élévation
En Élévation intérieure seulement
- Exclure vue bloquant murs - l'activation de ce réglage peut masquer certains murs qui empêchent l'affichage complet de l'intérieur de la vue derrière ces murs
