Problemstellung
Ein Raum ist mit einem Dach verschnitten und das Raumvolumen wird im Bereich eines Dachfensters jedoch nicht korrekt ausgeschnitten. Die Raumfläche bzw. das Raumvolumen ragt durch die Öffnung des Dachfensters hindurch.
Troubleshooting
Trimm-Funktion prüfen
Prüfen, mit welcher Methode der Raum mit dem Dach verschnitten wurde.
Mit der Funktion Elemente mit Dach/Schale trimmen wird der Raum korrekt beschnitten:
- Raum und Dach/Dächer auswählen bzw. markieren.
- Rechtsklick und im Kontextmenü die Funktion Verbinden > Elemente mit Dach/Schale trimmen anwenden.
Hinweis:

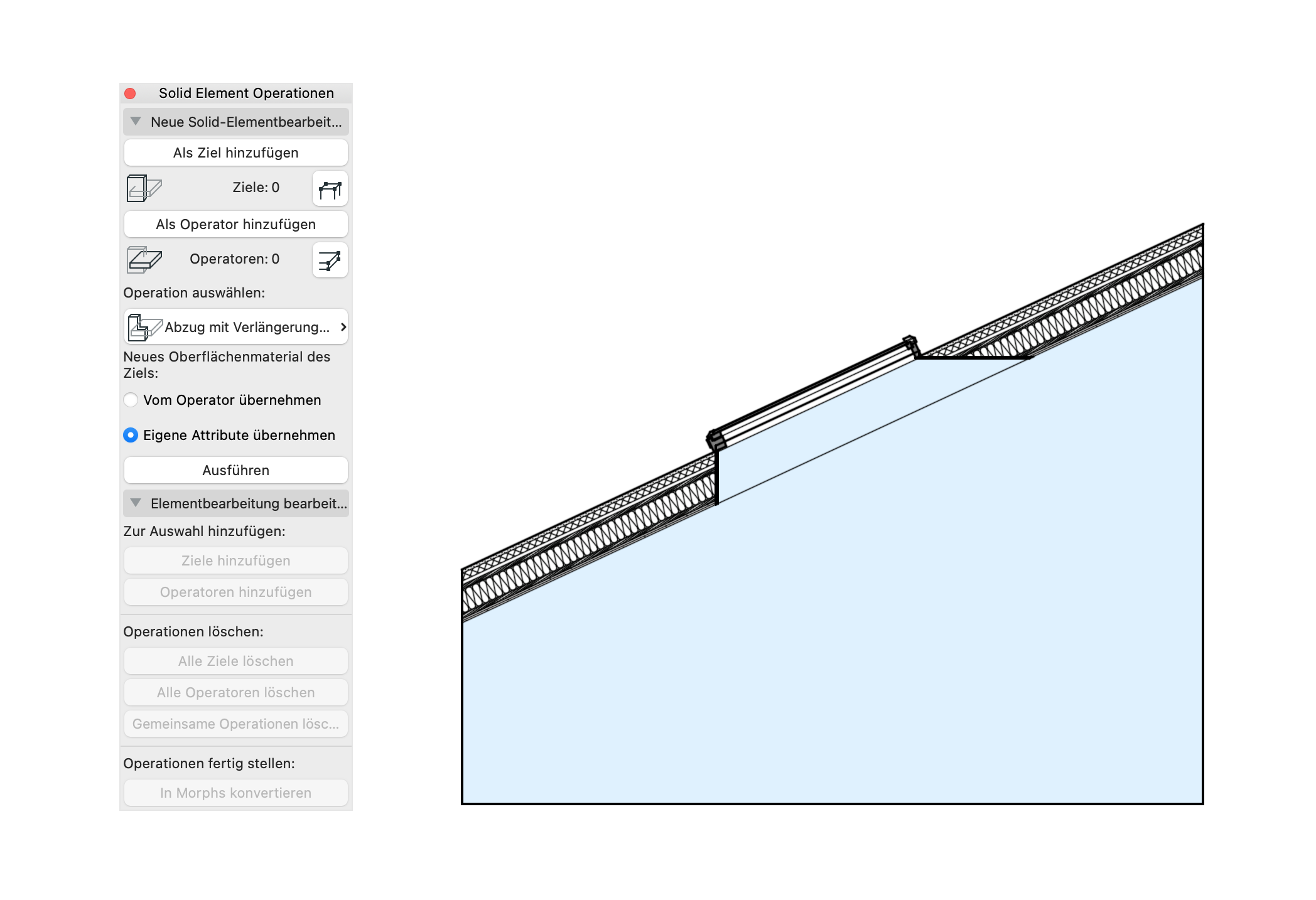

Mit Solid-Element-Befehle wird die Öffnung des Dachfensters nicht berücksichtigt. Soll sich das Raumvolumen in die Laibung des Dachfensters hinein erstrecken, ist zusätzlich ein Operator-Element (z. B. ein weiteres Dach auf einer ausgeblendeten Ebene) zu verwenden und die Verschneidung über Solid-Element-Befehle durchzuführen:
- Als Ziel hinzufügen: Raum
- Als Operator hinzufügen: Hauptdach und Dach in Laibung
- Operation auswählen: Abzug mit Verlängerung nach oben.
