Problemstellung

Beim Import einer IFC-Datei werden neben den IFC-Modellelementen auch Attribute wie Ebenen, Baustoffe, Oberflächen und Profile in die Projektdatei eingeladen. Dies ist nicht gewünscht und soll im Zuge des Einladens oder Verknüpfen der IFC-Datei verhindert werden.

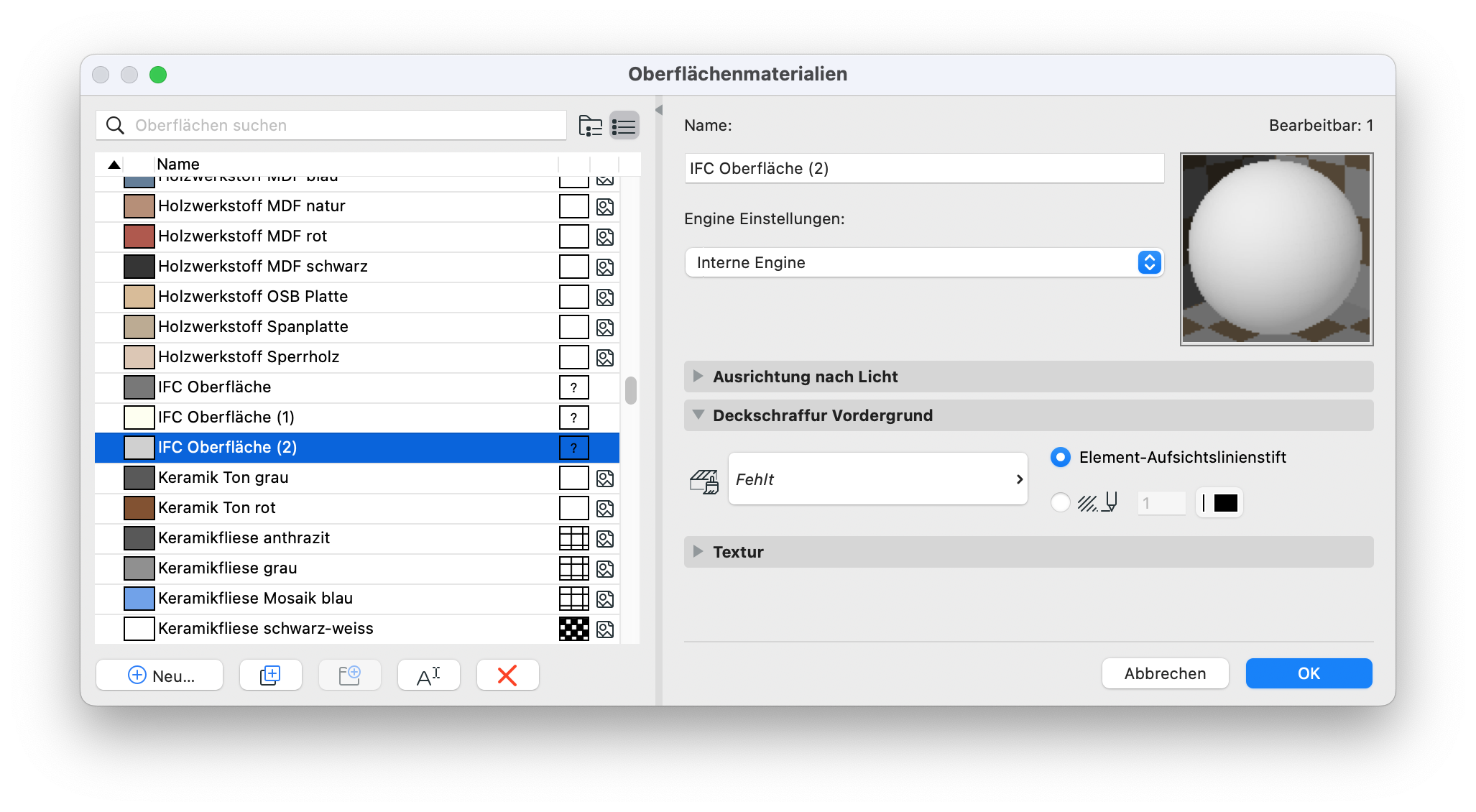

Archicad Surface Materials dialog showing the surface “IFC Oberfläche (2)” selected in the list, with its settings displayed on the right including engine settings and preview sphere.

Troubleshooting

IFC-Übersetzer konfigurieren und speichern

Ablage > Interoperabilität > IFC > IFC-Übersetzer...

Für den gewählten IFC-Übersetzer für den Import der IFC-Datei gilt es entsprechende Einstellungen vorzunehmen, so dass die Attribute nicht in die Projektdatei übernommen werden. Es empfiehlt sich einen neuen oder ein Duplikat eines bestehenden-IFC-Übersetzers anzulegen mit jeweils neuen Voreinstellungen.

Ebenen

IFC-Übersetzer > Ebenenkonvertierung für den IFC-Import > Einstellungen

Bei dem Punkt Ebene den importierten Modellelementen zuweisen die Option Vorhandene Archicad-Ebenen verwenden aktivieren und entsprechend für die Standard-Ebene eine vorhandene Archicad-Ebene definieren.
Ist die Option Standard durch Zuordnung überschreiben aktiviert, dann können die ausgewählten IFC-Layer jeweils einer vorhandenen Archicad-Ebene manuell zugeordnet werden.
Bei dem Punkt Ebene zu den zum Erzeugen von Öffnungen verwendeten SEO-Operatoren zuweisen die Option Vorhandene Archicad-Ebene verwenden aktivieren und entsprechend eine vorhandene Archicad-Ebene definieren.

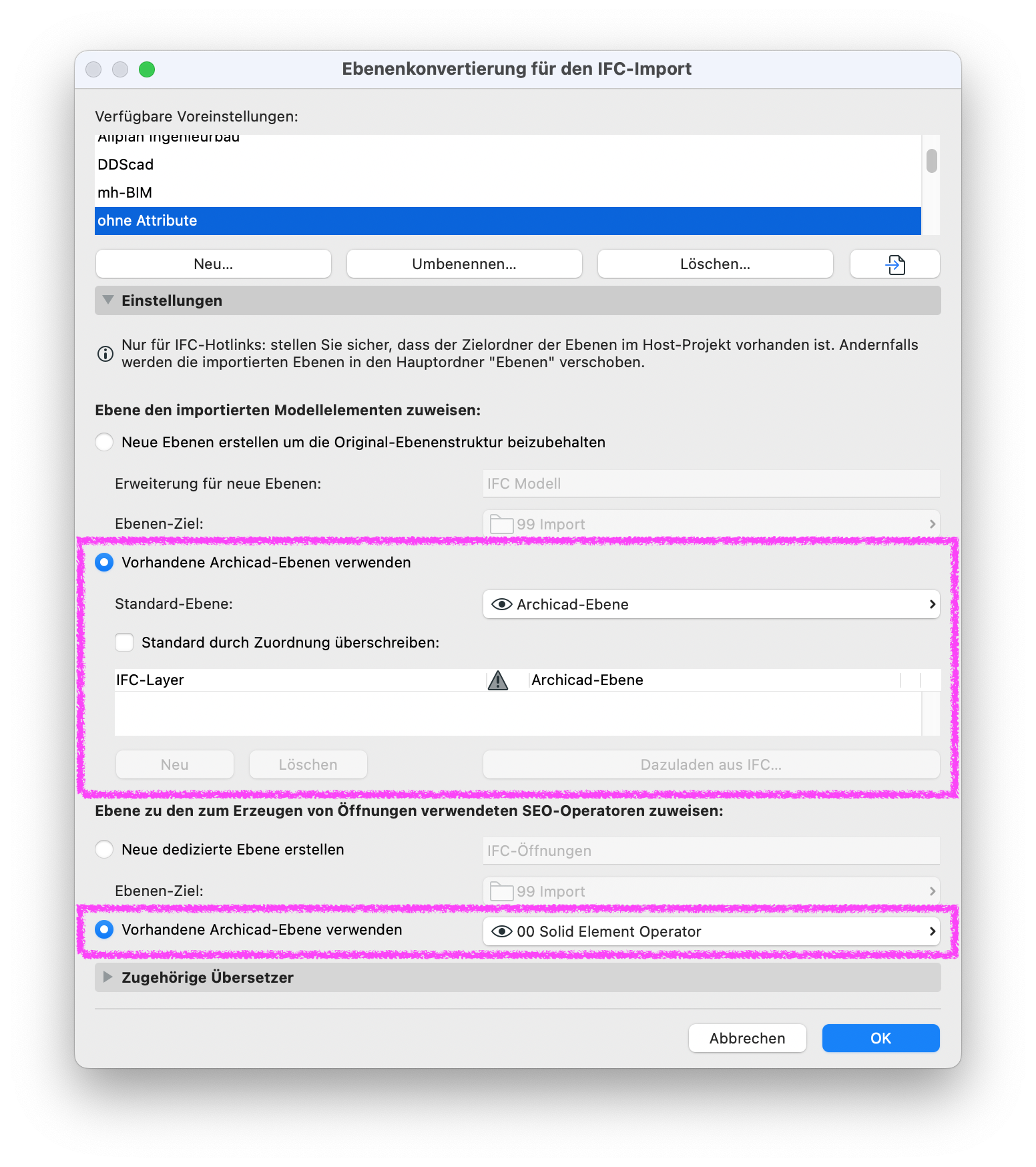

Archicad IFC Import Layer Conversion settings dialog showing the option “Use existing Archicad layers” selected for imported model elements and for elements created by SEO operators.

Baustoffe und Oberflächen

IFC-Übersetzer > Material und Oberflächenkonvertierung für den IFC-Import > Einstellungen

Bei dem Punkt Importmethode für IFC Materialien die Option IFC-Materialien ersetzen durch vorhandene Archicad Baustoffe aktivieren und bei Zuzuweisender Standard-Baustoff einen vorhandenen Baustoff definieren.
Ist die Option Standardmaterial durch Zuordnung überschreiben aktiviert, dann können die ausgewählten IFC-Materialien jeweils einem vorhandenen Archicad Baustoff manuell zugeordnet werden.
Option Materialfarben mit Geometrie-Oberflächen der IFC-Elemente überschreiben deaktivieren, damit keine IFC-Oberflächen in die Projektdatei geladen werden.

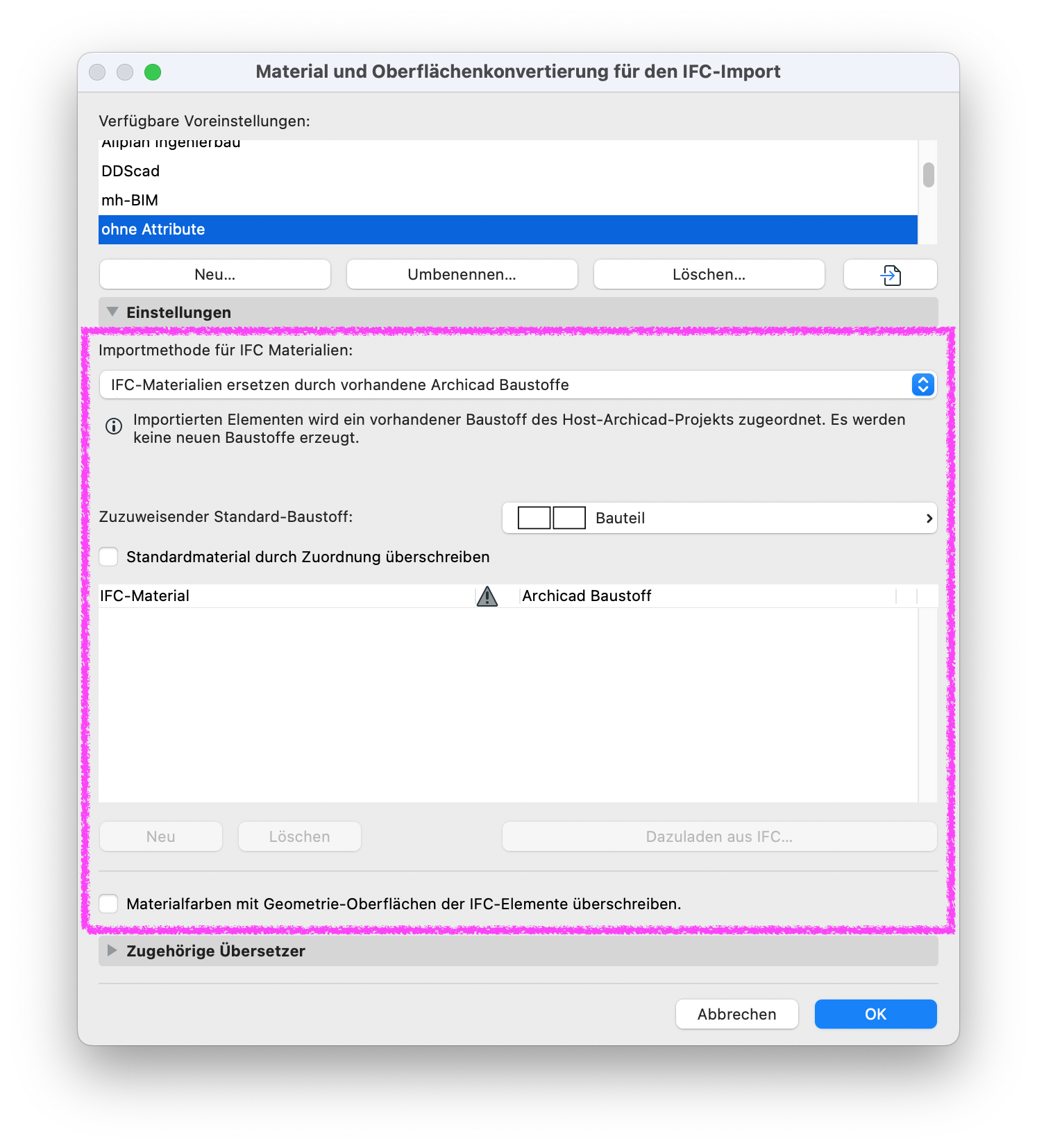

Archicad Material and Surface Conversion for IFC Import settings dialog showing the option to replace IFC materials with existing Archicad building materials, preventing the creation of new materials during import.

Profile

IFC-Übersetzer > Geometriekonvertierung für den IFC-Import > Einstellungen

Bei dem Punkt Unbenannte IFC-Profile importieren als die Option Individuelle Profile (es werden keine neuen Archicad-Attribute erzeugt) aktivieren.

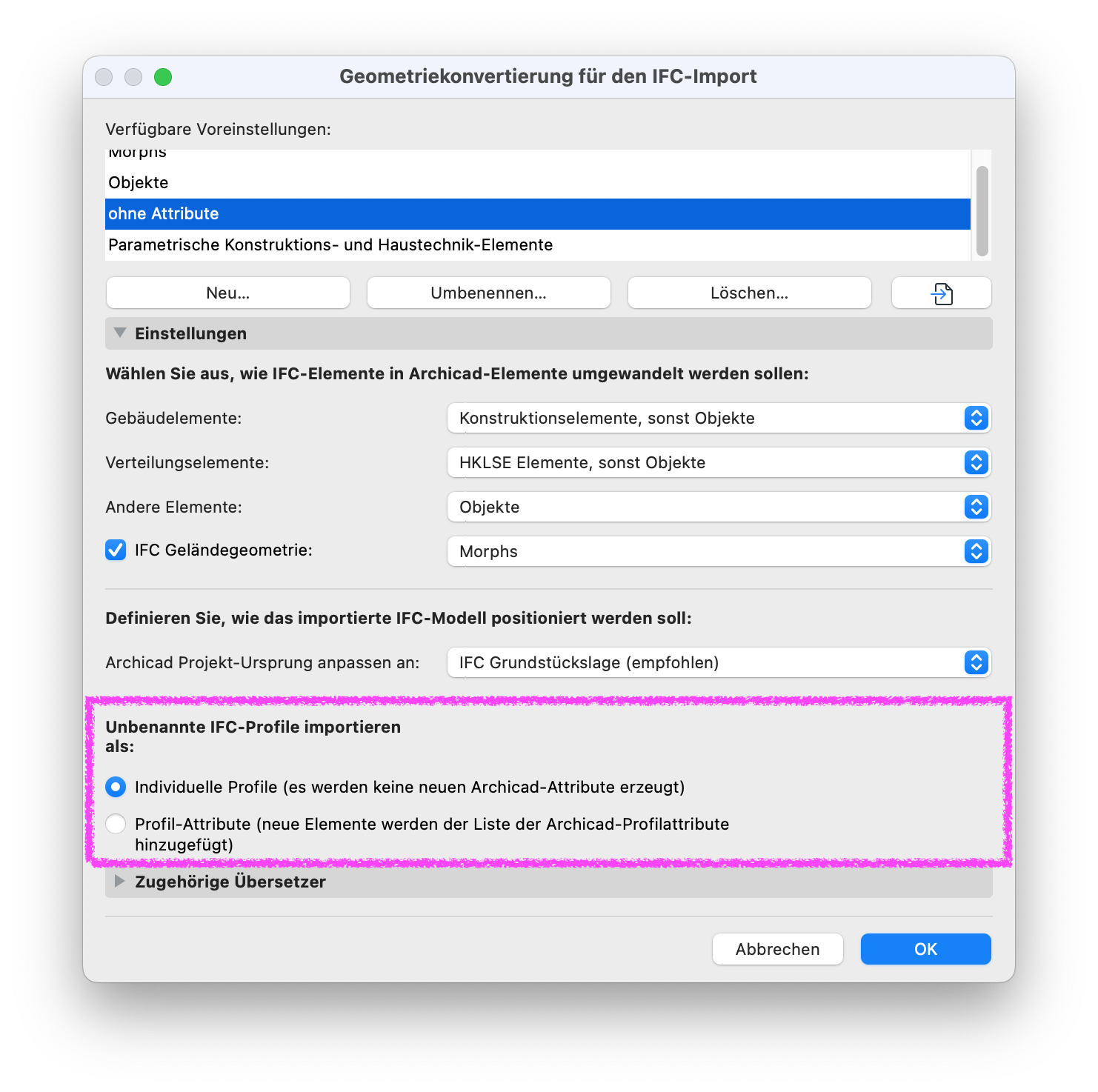

Archicad Geometry Conversion for IFC Import settings dialog showing the option “Import unknown IFC profiles as Individual Profiles (no new Archicad attributes created)” selected.
