Problemstellung
Es sollen Öffnungen aus einer Auswahl erstellt werden, z. B. mit IFC-Import-Objekten von einem Fachplaner. Trotz Auswahl lässt sich jedoch keine Öffnung erstellen.
Troubleshooting

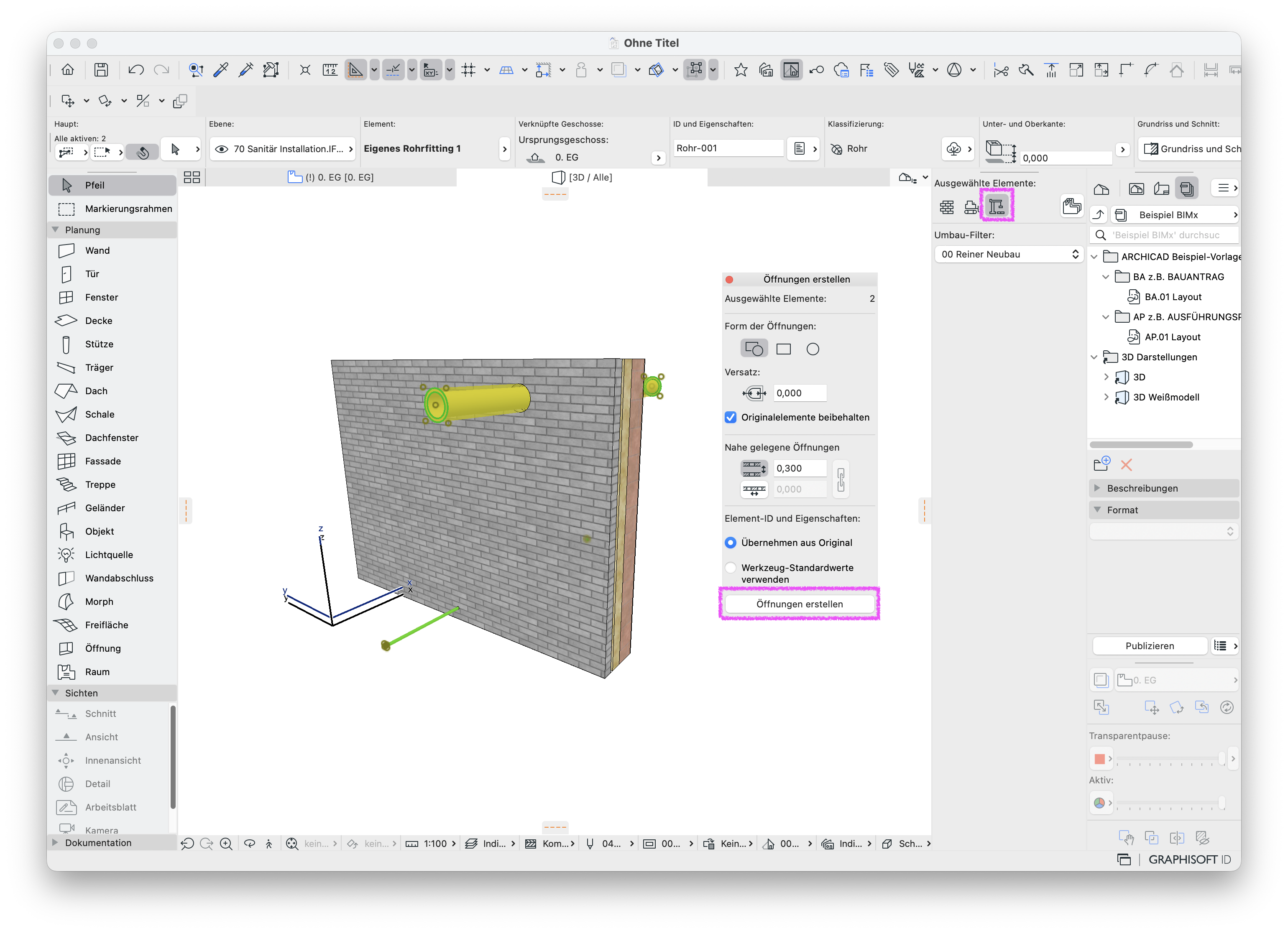

1. Auswahl prüfen

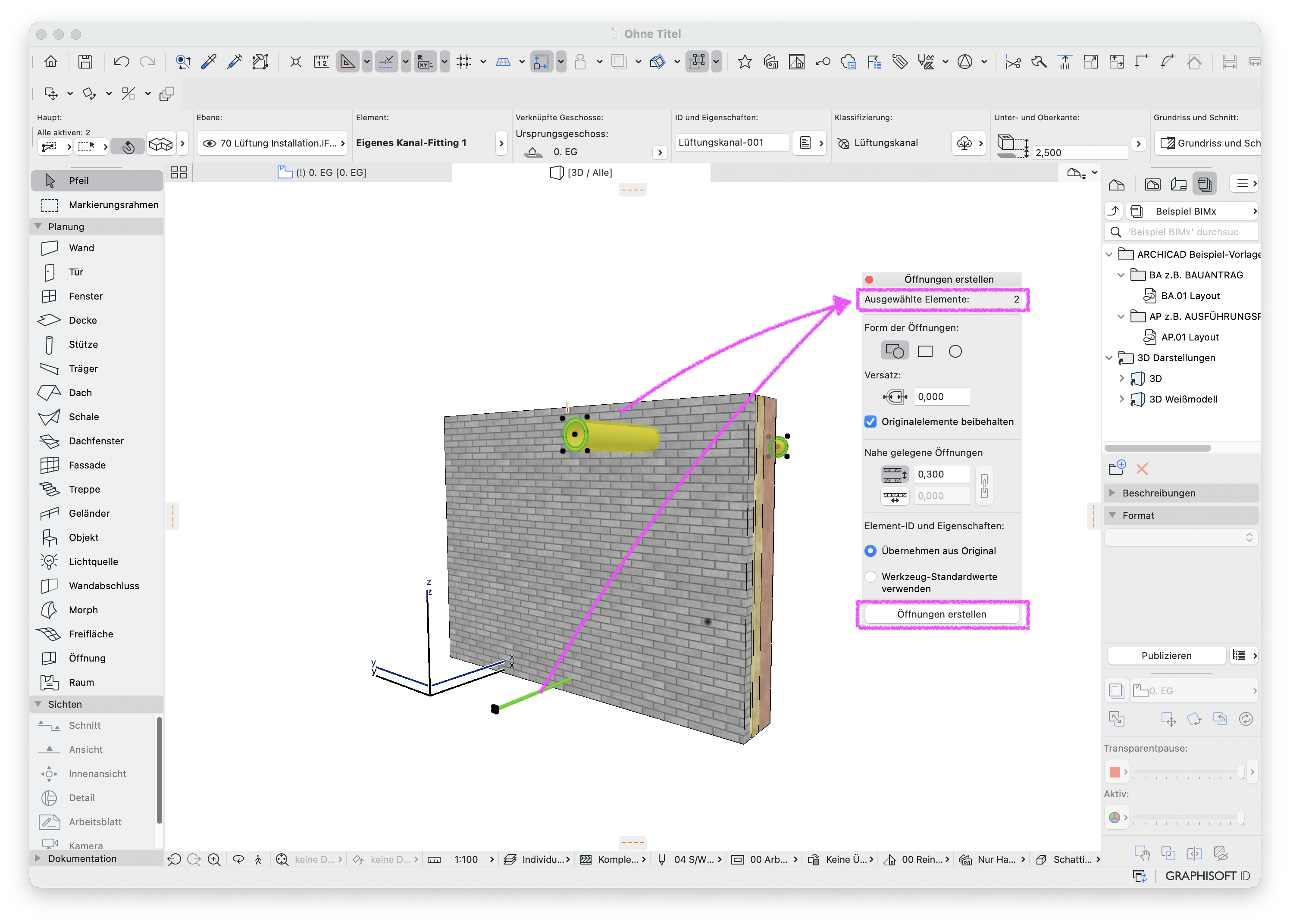

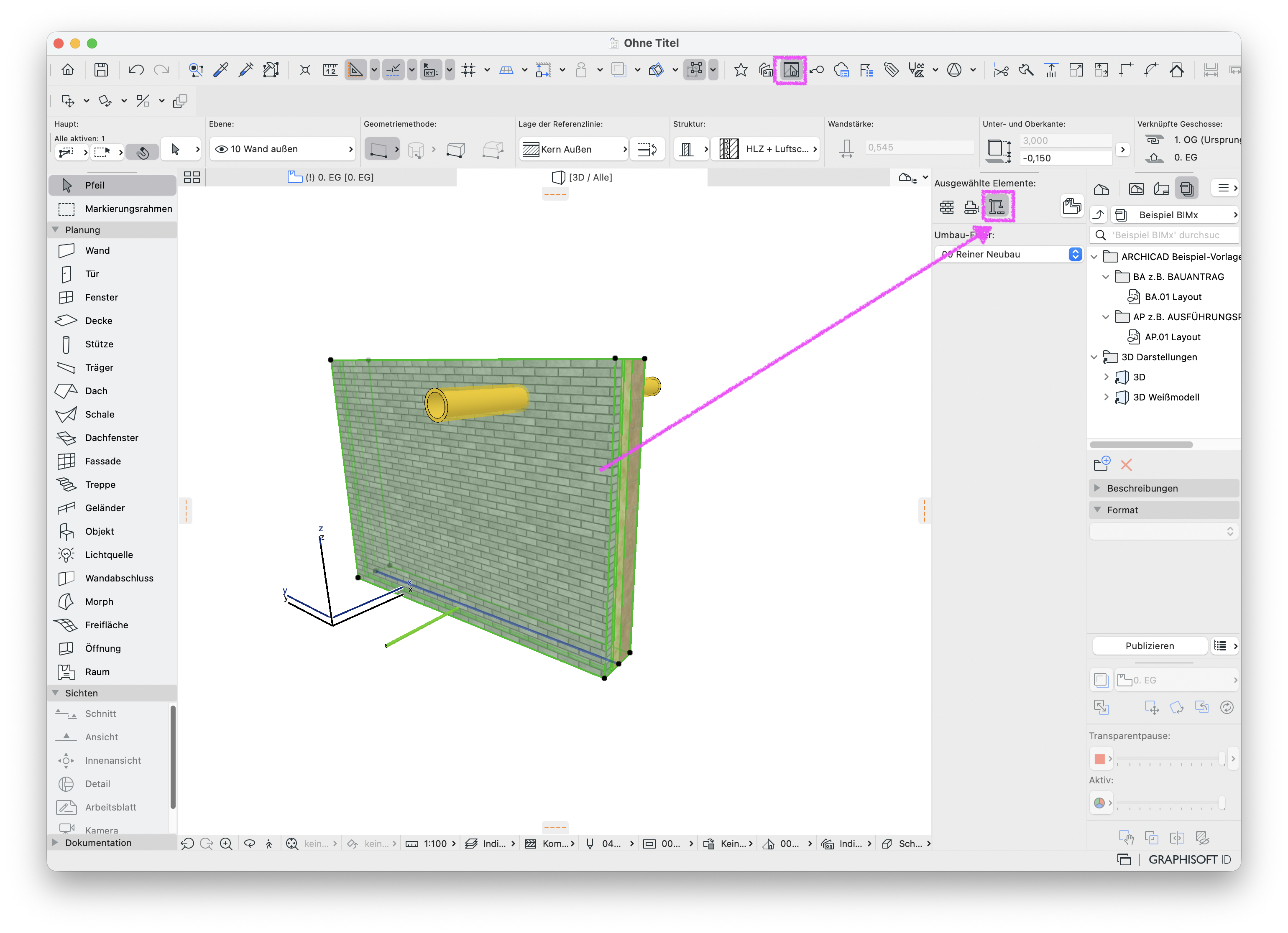

Es dürfen nur die Elemente ausgewählt werden, mit denen eine Öffnung erstellt werden soll. Das Konstruktionselement, in dem eine Öffnung ausgeschnitten wird, darf nicht ausgewählt sein.

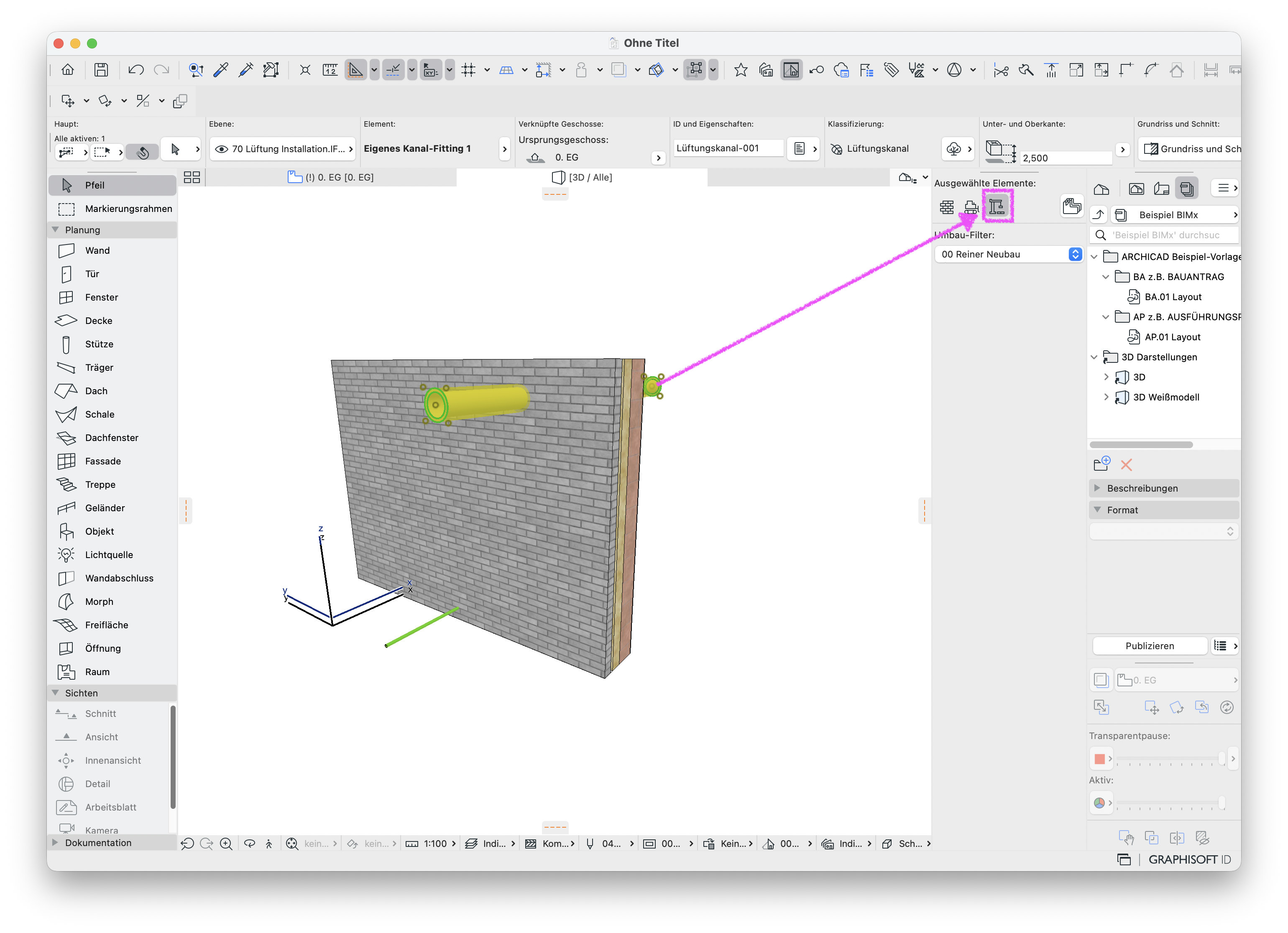

2. Baustoffpriorität prüfen
Das Element, mit dem die Öffnung erstellt wird, benötigt eine höhere Verschneidungspriorität im Baustoff als Element, aus dem die Öffnung geschnitten wird.
Die Baustoffe können wie im Artikel Baustoffe des aktivierten Bauteils hervorheben beschrieben geprüft werden. Wenn die Verschneidungspriorität des Baustoffs des Elements, mit dem die Öffnung erstellt werden soll, zu niedrig ist, muss die Verschneidungspriorität erhöht werden.
3. Verschneidungs-Grundsätze beachten
Wenn sich Elemente nach den Verschneidungs-Grundsätzen bereits automatisch miteinander verschneiden, dann kann keine zusätzliche Öffnung mit diesen erstellt werden.

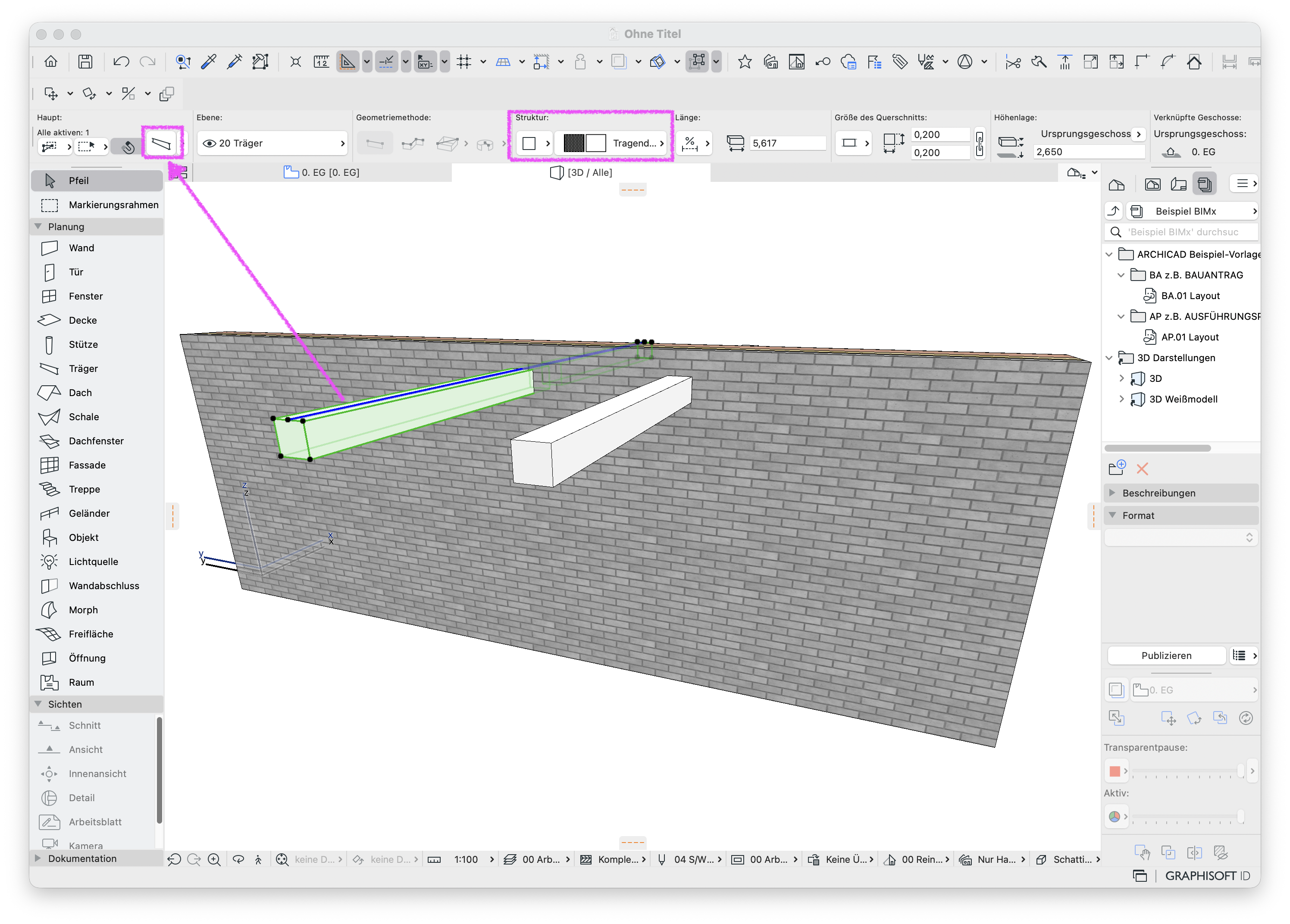

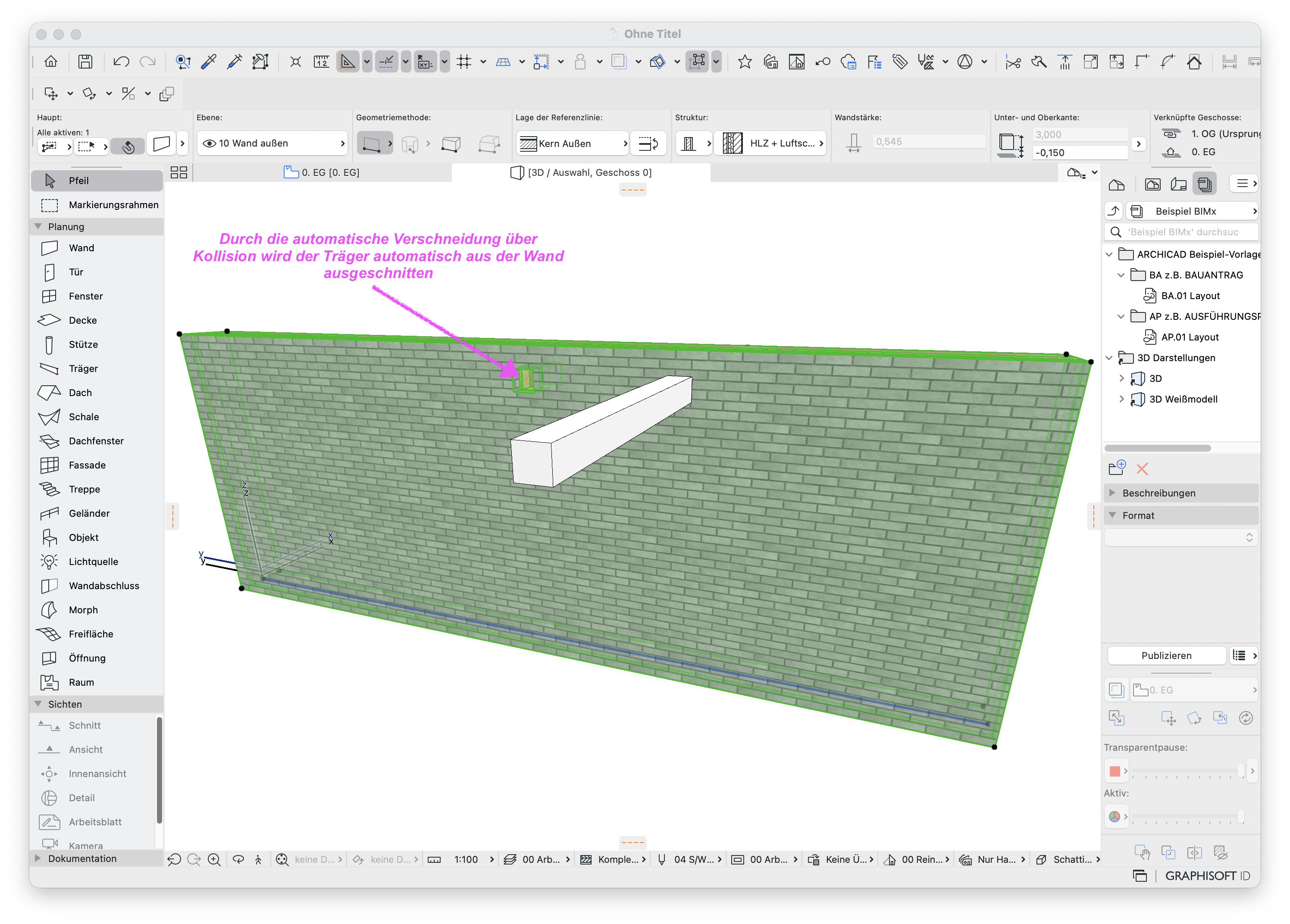

Beispielsweise verschneiden sich ein Träger und eine Wand über Kollision bereits automatisch. Für diese Elemente lässt sich keine Öffnung aus der Auswahl generieren.

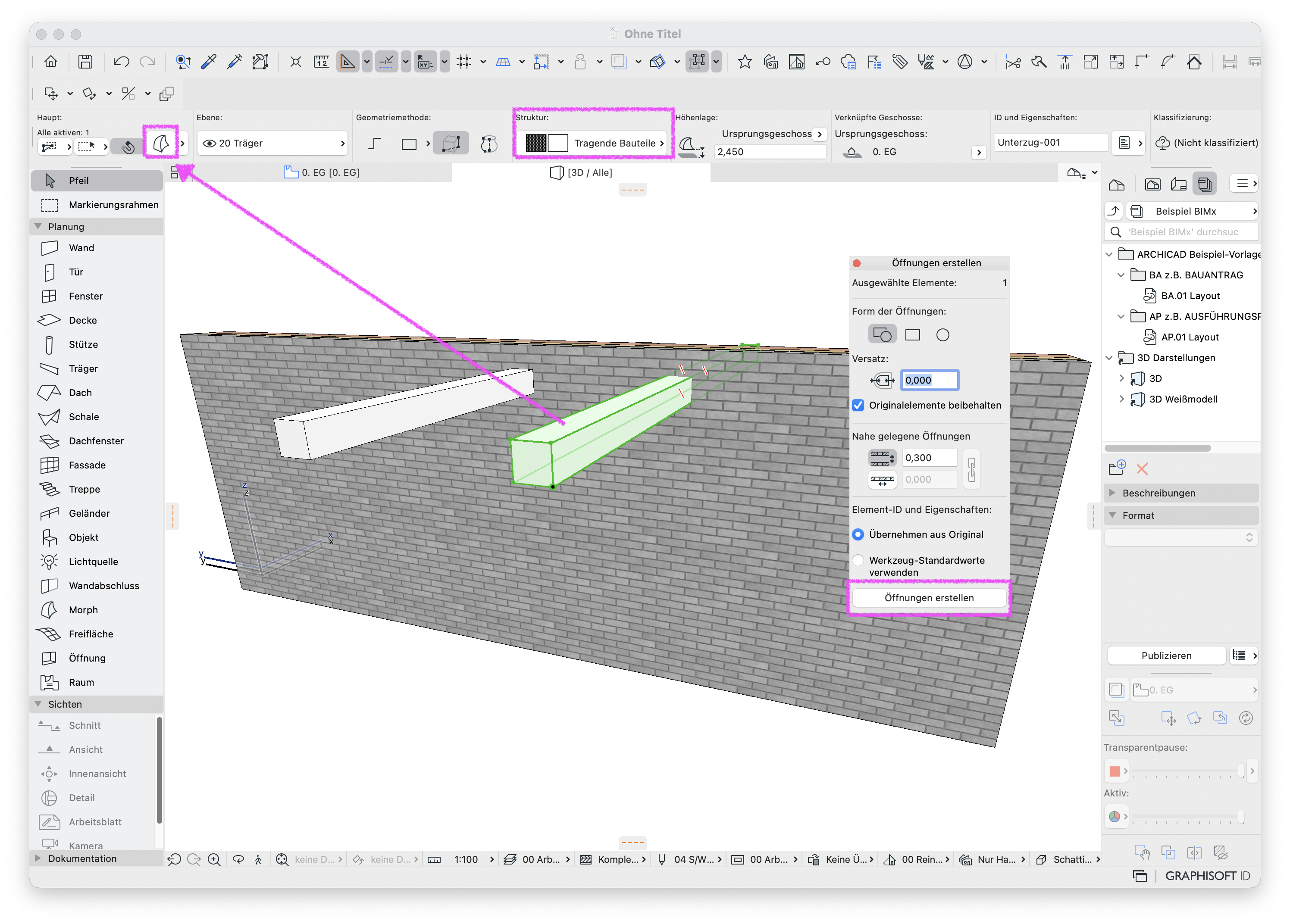

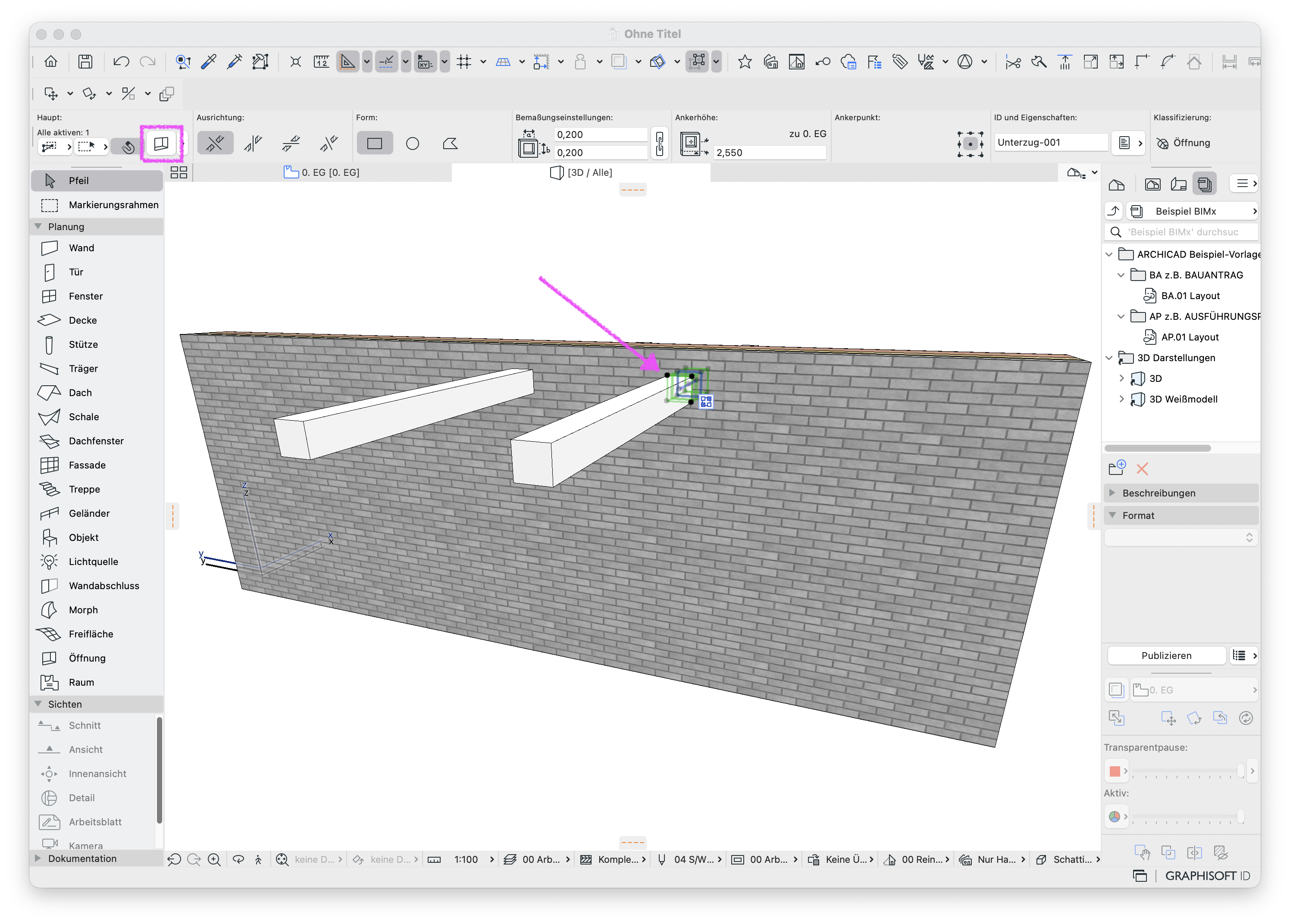

Eine Wand und ein Morph verschneiden sich hingegen erst durch ein Verbinden miteinander. Für diese Elemente kann aus der Auswahl eine Öffnung generiert werden:
4. Umbau-Status
Die Elemente benötigen einen sinnvollen Umbau-Status. Der Umbau-Status kann mit der Umbau-Palette – über Fenster > Paletten > Umbau – geprüft werden.
Wenn dem Element, mit dem die Öffnung erstellt werden soll, der Umbau‑Status Abbruch zugewiesen wurde, kann es von einem Element mit dem Umbau‑Status Neubau nicht erkannt werden.

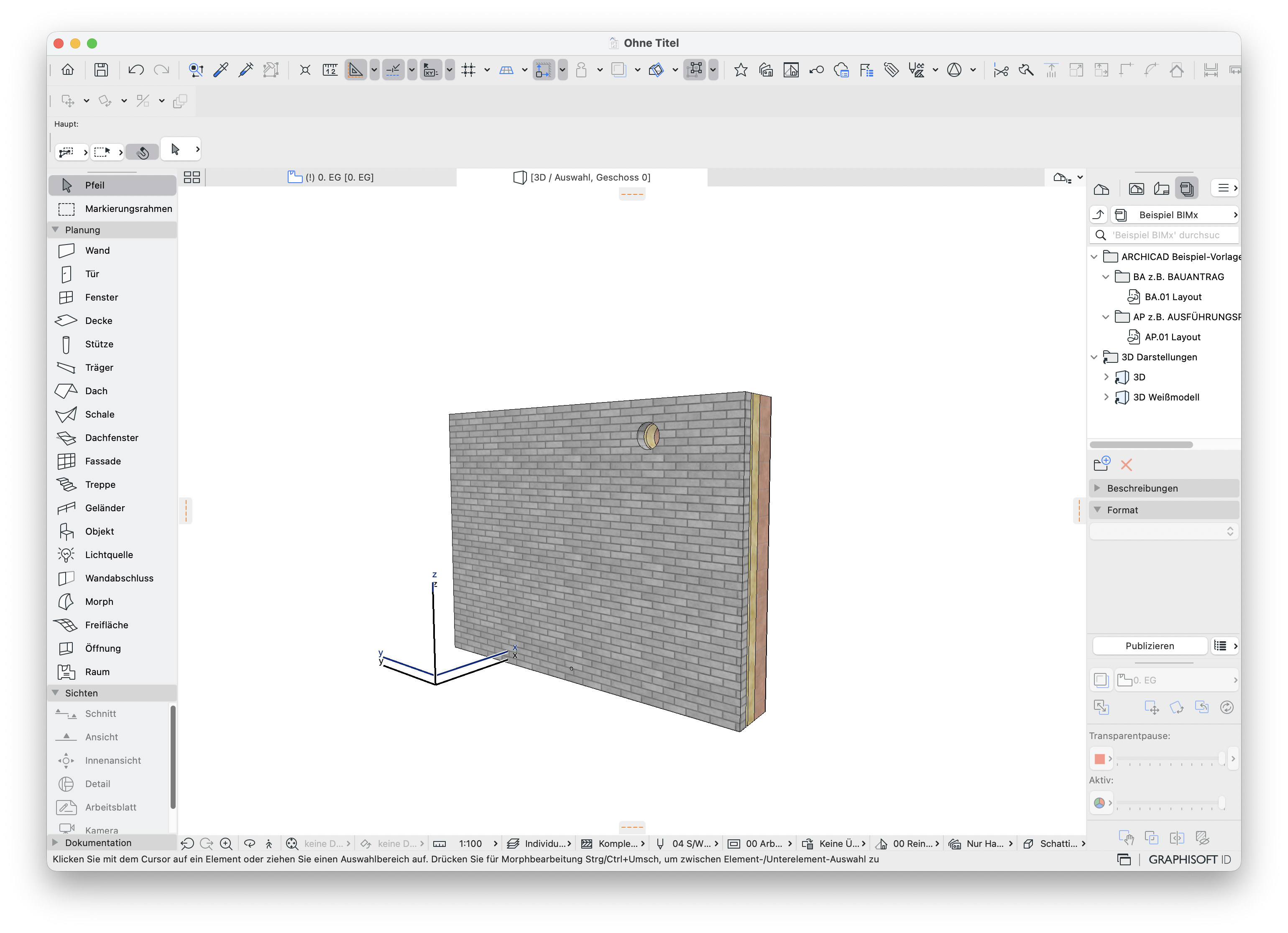

Es muss dann der Umbau-Status verändert werden, z. B. das Element für Öffnung benötigt den Umbau-Status Neubau. Danach kann die Öffnung wieder erstellt werden.
