Problemstellung
Fenster- und Türmarker werden im Grundriss korrekt angezeigt, erscheinen jedoch nicht in Ansichten oder Schnitten. Die gewünschten Informationen zu Fenster- bzw. Türnummern oder weiteren Parametern sind dort somit nicht sichtbar.
Troubleshooting
Fenster- und Türstempel sind grundsätzlich für die Darstellung im Grundriss vorgesehen. In Ansichten und Schnitten werden diese Marker nicht angezeigt.
Alternative: Etiketten verwenden

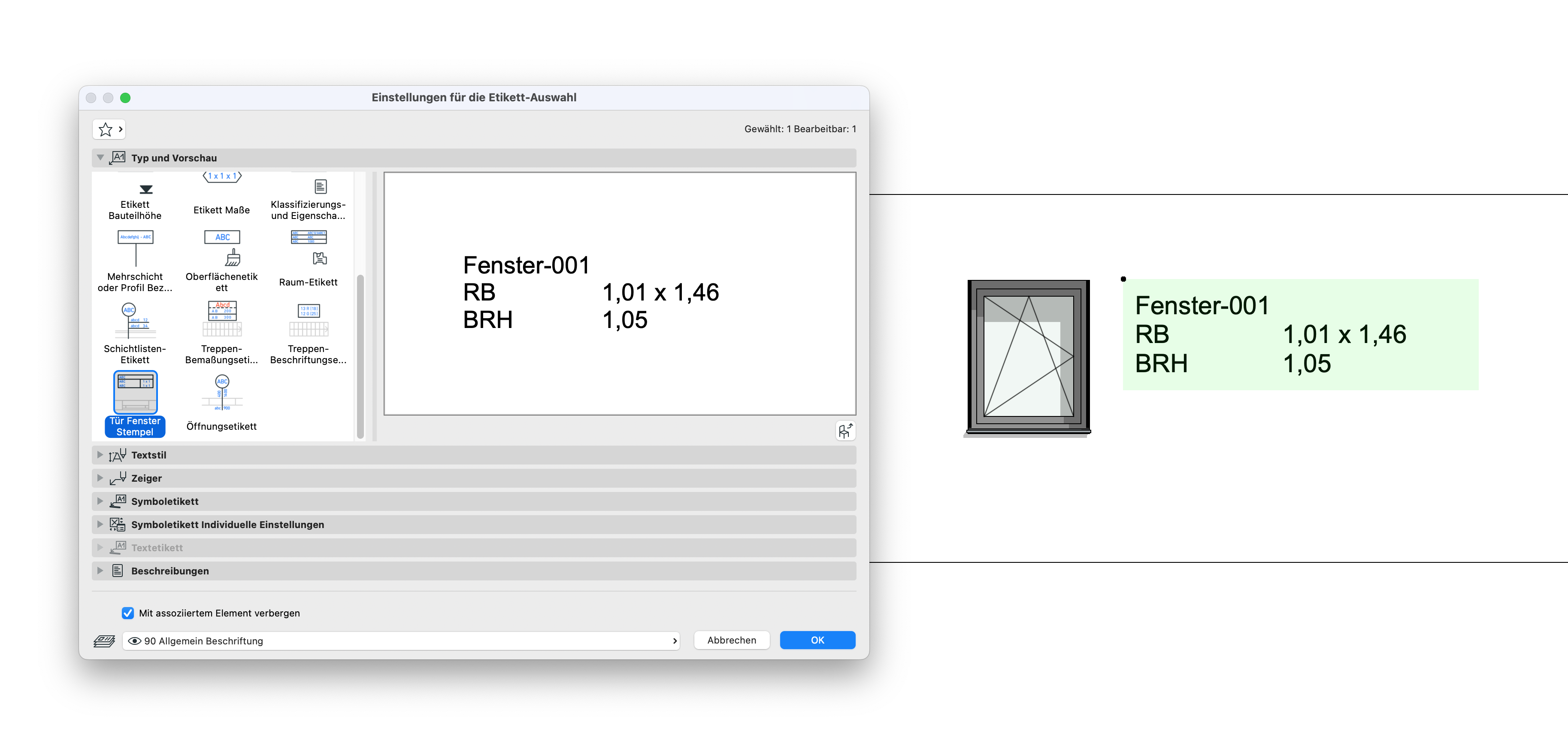

Um Informationen zu Fenster und Türen in Ansichten oder Schnitten darzustellen, ist stattdessen ein Etikett, z.B. das Etikett Tür Fenster Stempel, zu verwenden.
- Fenster oder Tür in der Ansicht bzw. im Schnitt auswählen und ein passendes Etikett zuweisen.
- Über die Einstellungen des Etiketts können die gewünschten Parameter (z. B. ID, Breite, Höhe oder weitere Eigenschaften) definiert und angezeigt werden.
- Durch entsprechende Anpassung von Inhalt, Textaufbau und Darstellung lässt sich die Anzeige funktional und optisch an die Inhalte eines Fenster- oder Türstempels annähern.
Hinweis:
Wenn sich mehrere Elemente nicht auf einmal bzw. gleichzeitig etikettieren lassen, dann kann der folgende Artikel weiterhelfen.
