Problemstellung

Es wurde eine Eigenschaft erstellt und die Klassifizierung mit Alle festgelegt.

Dialog Eigenschaften‑Manager mit markierter Eigenschaft Selbsterstellte Eigenschaft vom Typ Zeichenfolge, rechts im Bereich Wertdefinition ist unter Verfügbarkeit für Klassifizierungen die Option Alle aktiviert wodurch die Eigenschaft für sämtliche aufgelisteten Graphisoft Klassifizierungen verfügbar ist.

Allerdings steht die erstellte Eigenschaft nicht im Projektinhalt-Auswertung zur Verfügung. Auf dem Layout selbst kann die Eigenschaft zwar ausgewählt werden, jedoch zeigt diese nicht den passenden Wert, sondern den Autotext an.

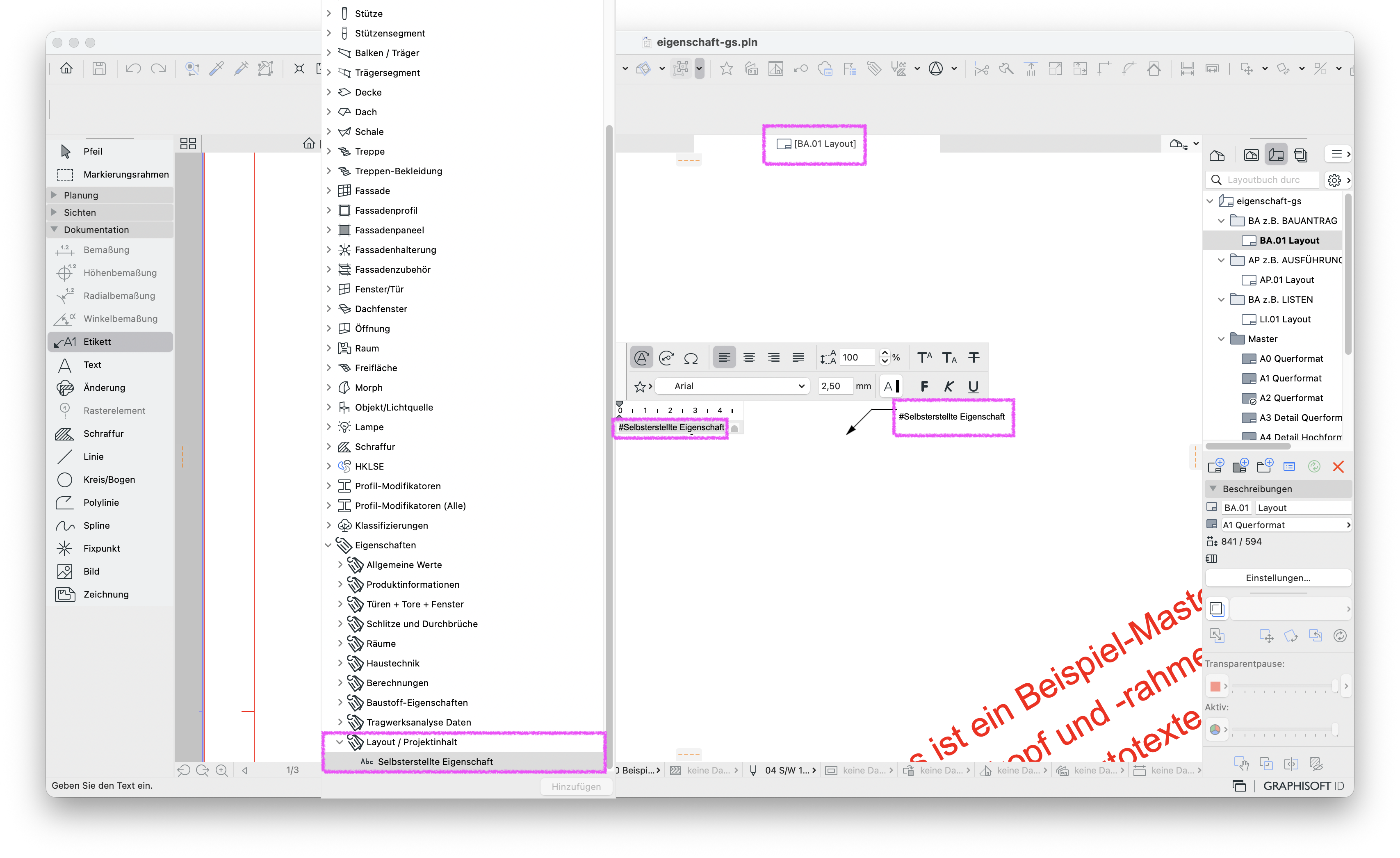

Layoutfenster mit aktivem Werkzeug Etikett, links unten in der Palette Eigenschaften ist unter Layout / Projektinhalt die Eigenschaft Selbsterstellte Eigenschaft ausgewählt und rechts im Layout wurde ein Text mit dem Platzhalter #Selbsterstellte Eigenschaft eingefügt. — Eigenschaften Fehlen in Projektinhalt-Einstellung

Troubleshooting

1. Eigenschaften benötigen Klassifizierung

Eigenschaften sind selbst definierte Daten, die einem Element oder Baustoff durch die Klassifizierung zugeordnet werden. Klassifizierungen stehen i. d. R. nur 3D-Daten und Objekten zur Verfügung. Deswegen können Layouts oder Projektinhalte, aber auch 2D-Elemente wie Linien und Schraffuren, keine Eigenschaften verwenden.

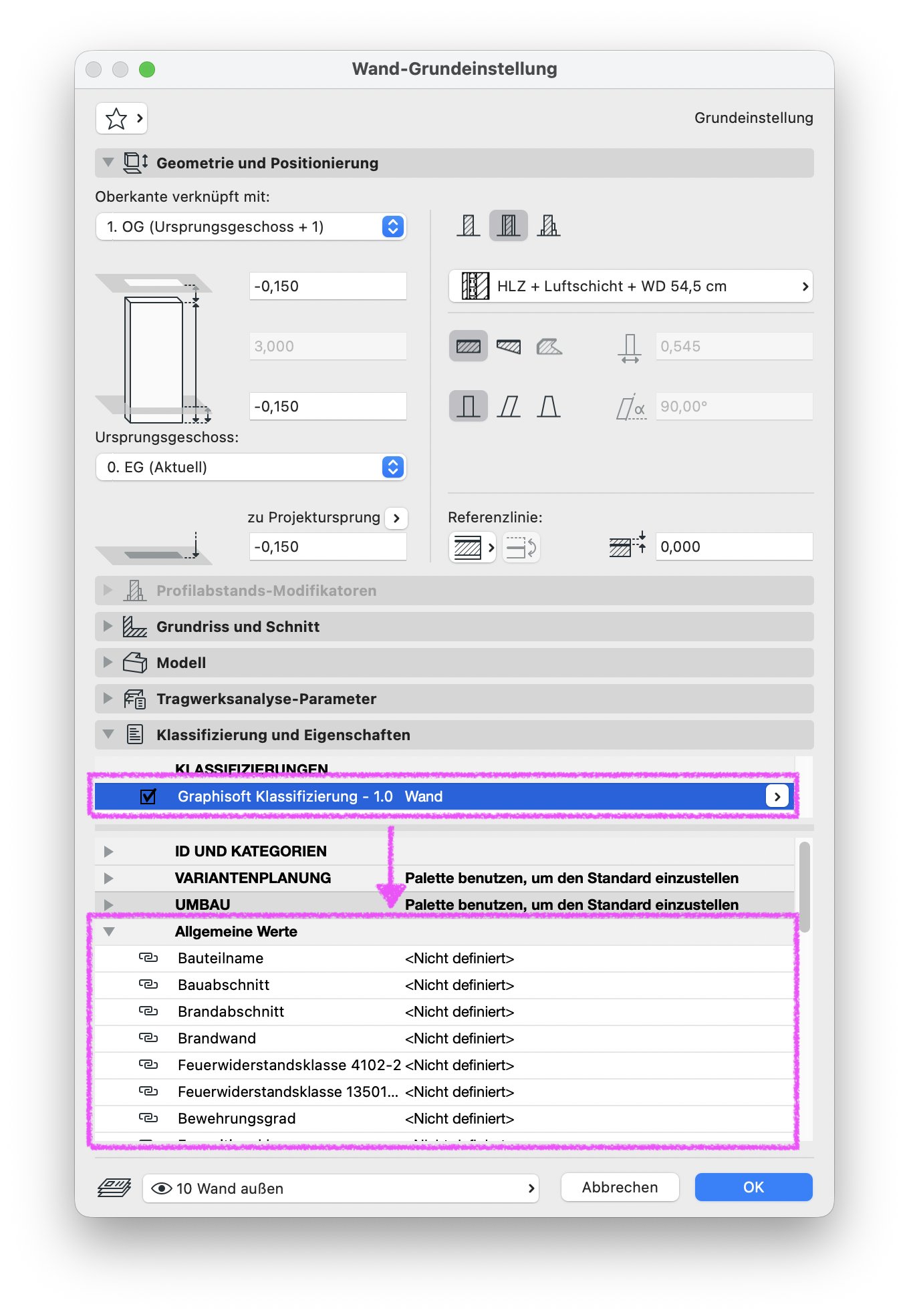

Dialog Wand‑Grundeinstellung mit geöffnetem Bereich Klassifizierung und Eigenschaften, unter Klassifizierungen ist Graphisoft Klassifizierung – 1.0 Wand aktiviert und darunter werden im Abschnitt Allgemeine Werte mehrere Eigenschaften wie Bauteilname und Brandwand als <Nicht definiert> angezeigt.

Dialog Objekt‑Grundeinstellungen für das Bibliothekselement Pfeil gerade, im Bereich Klassifizierung und Eigenschaften ist unter Klassifizierungen Graphisoft Klassifizierung – 1.0 ELEMENTE aktiviert und im Abschnitt Layout / Projektinhalt ist die Eigenschaft Selbsterstellte Eigenschaft mit dem Wert Test eingetragen.

2. Projektinhalt

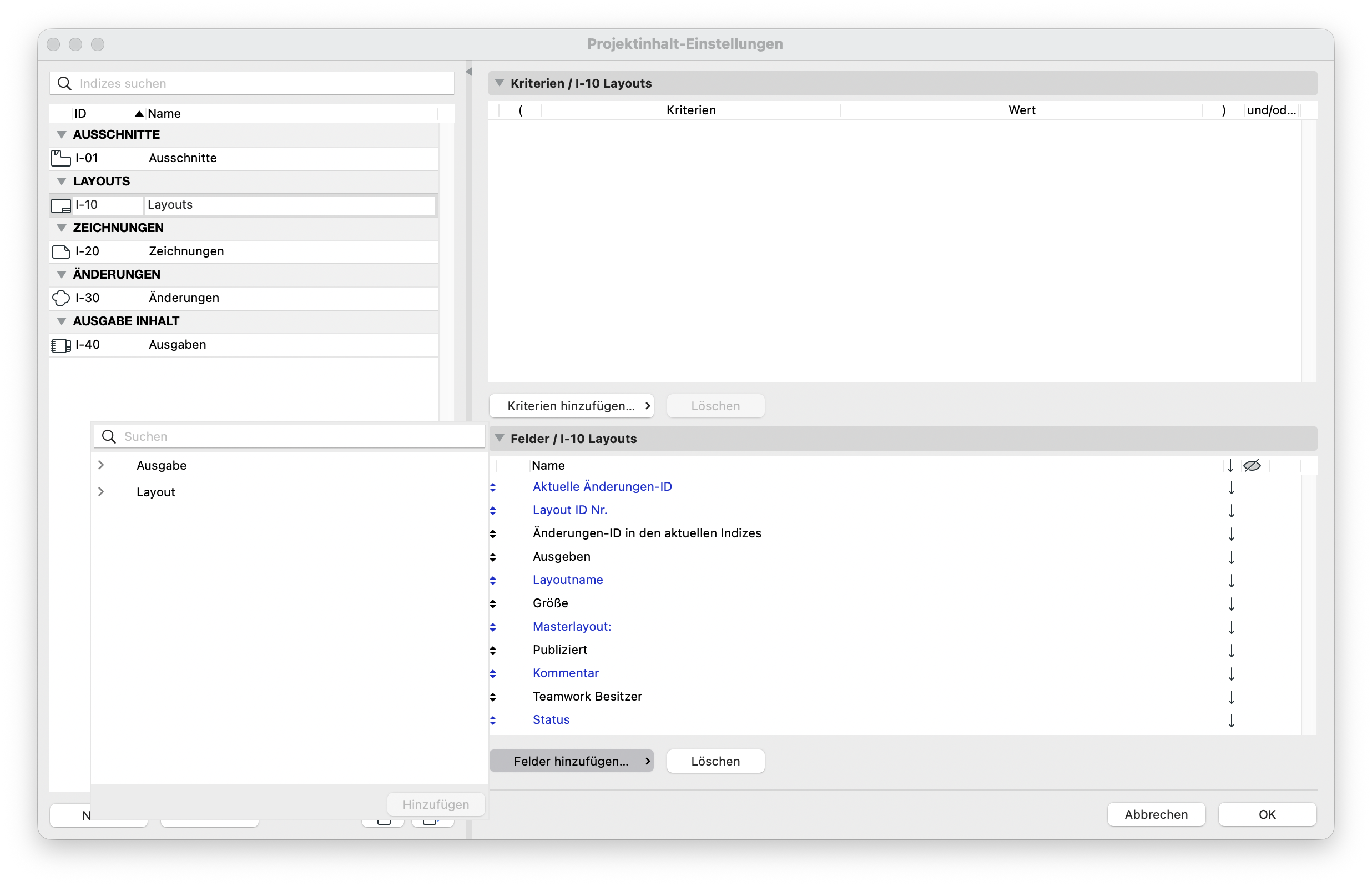

Die hinzufügbaren Felder in den Projektinhalt-Einstellungen sind nur begrenzt erweiterbar.

Für Layout-Felder kann unter Dokumentation > Layoutbuch > Buch-Einstellungen... im Reiter Layoutinfo-Schema über die Schaltfläche Neues Feld ein neues Feld hinzugefügt werden.

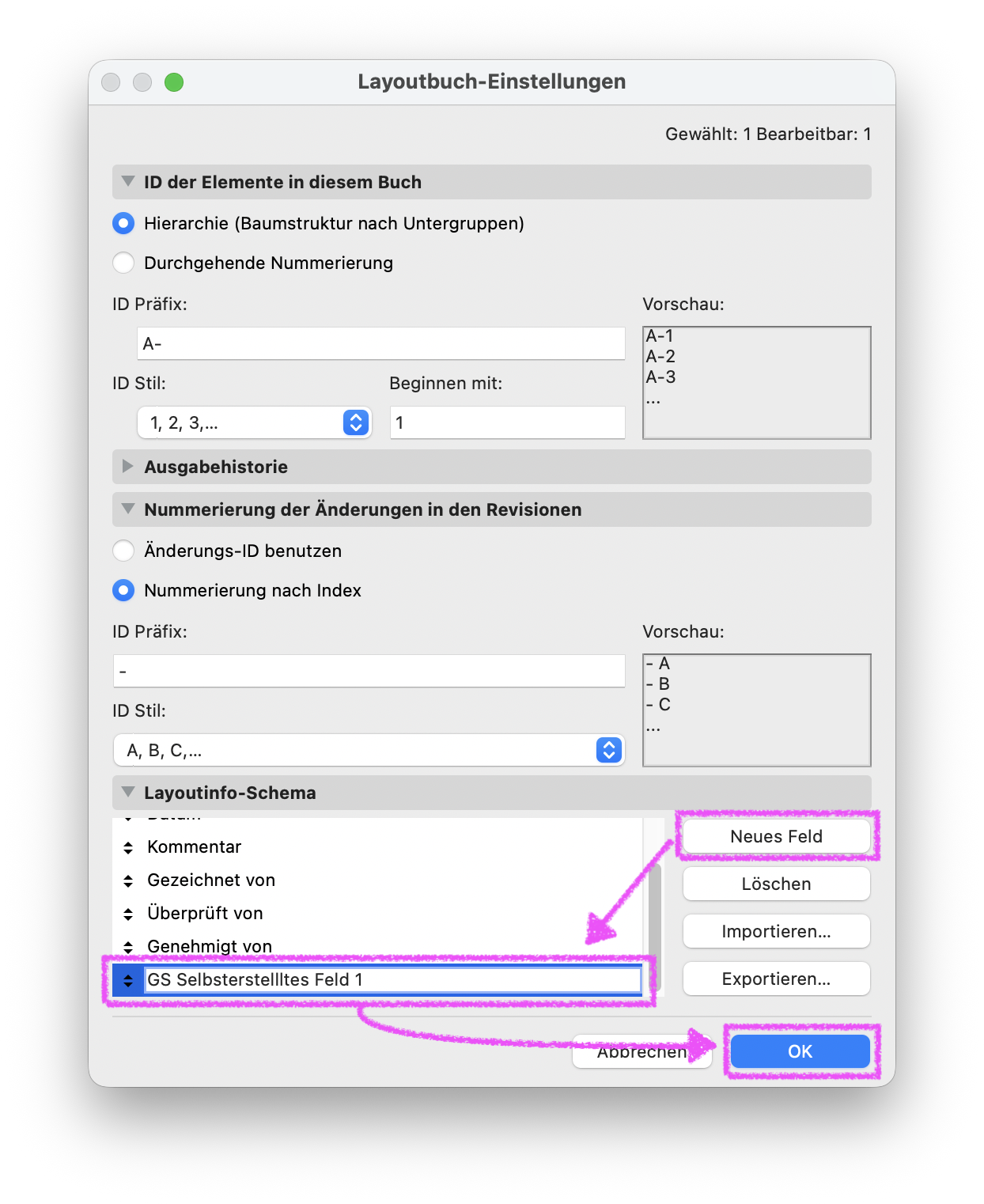

Dialog Layoutbuch‑Einstellungen, im Bereich Layoutinfo‑Schema wurde ein neues Feld mit dem Namen GS Selbsterstelltes Feld 1 angelegt das in der Liste der Layoutinfo‑Felder markiert ist und über die Schaltfläche Neues Feld hinzugefügt wurde.

Diese Felder sind manuell in der Liste der Projektinhalte oder den Layout-Einstellungen > Layoutinfo des Layouts ausfüllbar.

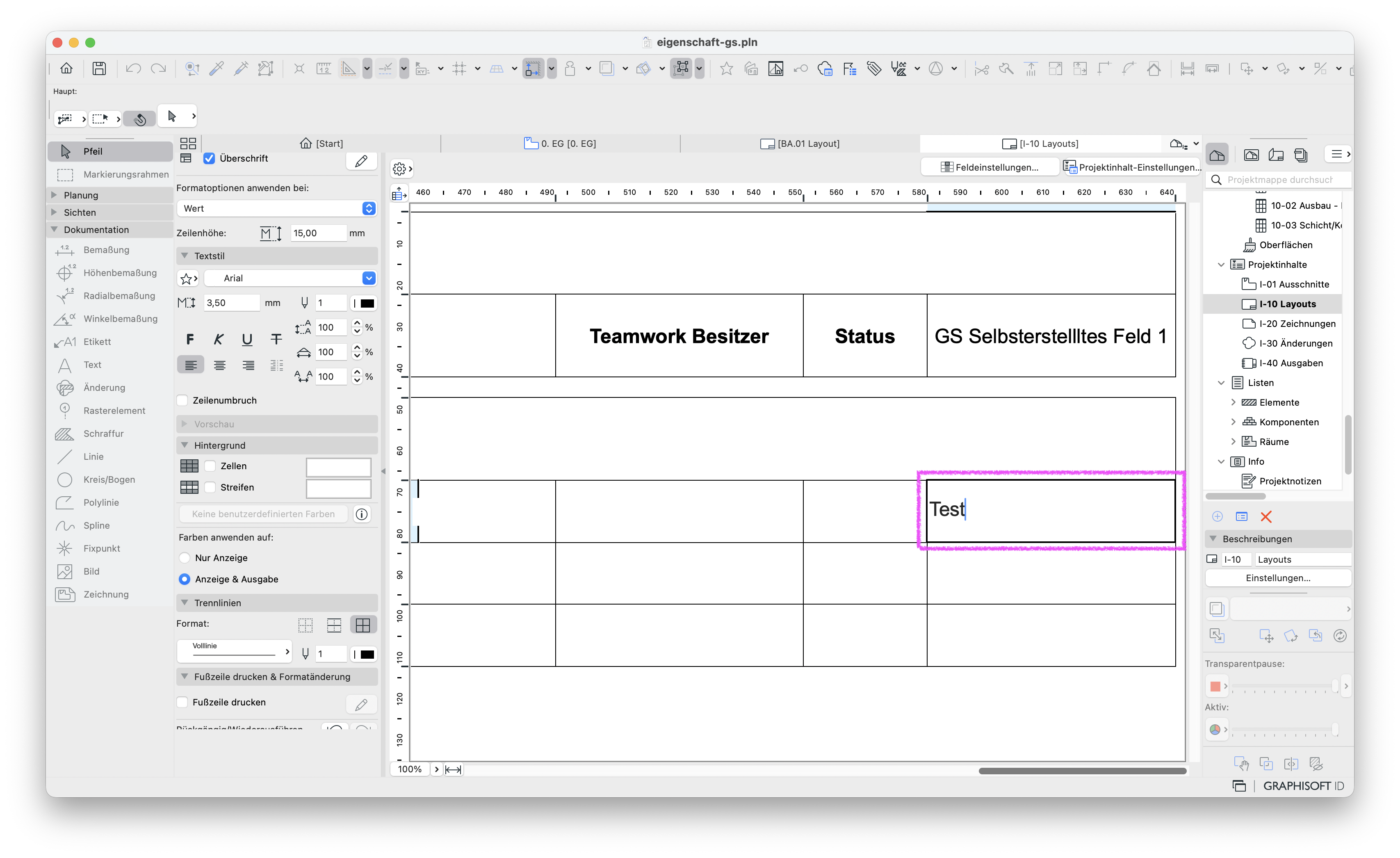

Tabellenwerkzeug im Layoutfenster, im Index I‑10 Layouts wird eine Layoutliste angezeigt in der die Spalte GS Selbsterstelltes Feld 1 den Wert Test aus der gleichnamigen Layoutinfo beziehungsweise Eigenschaft übernimmt.

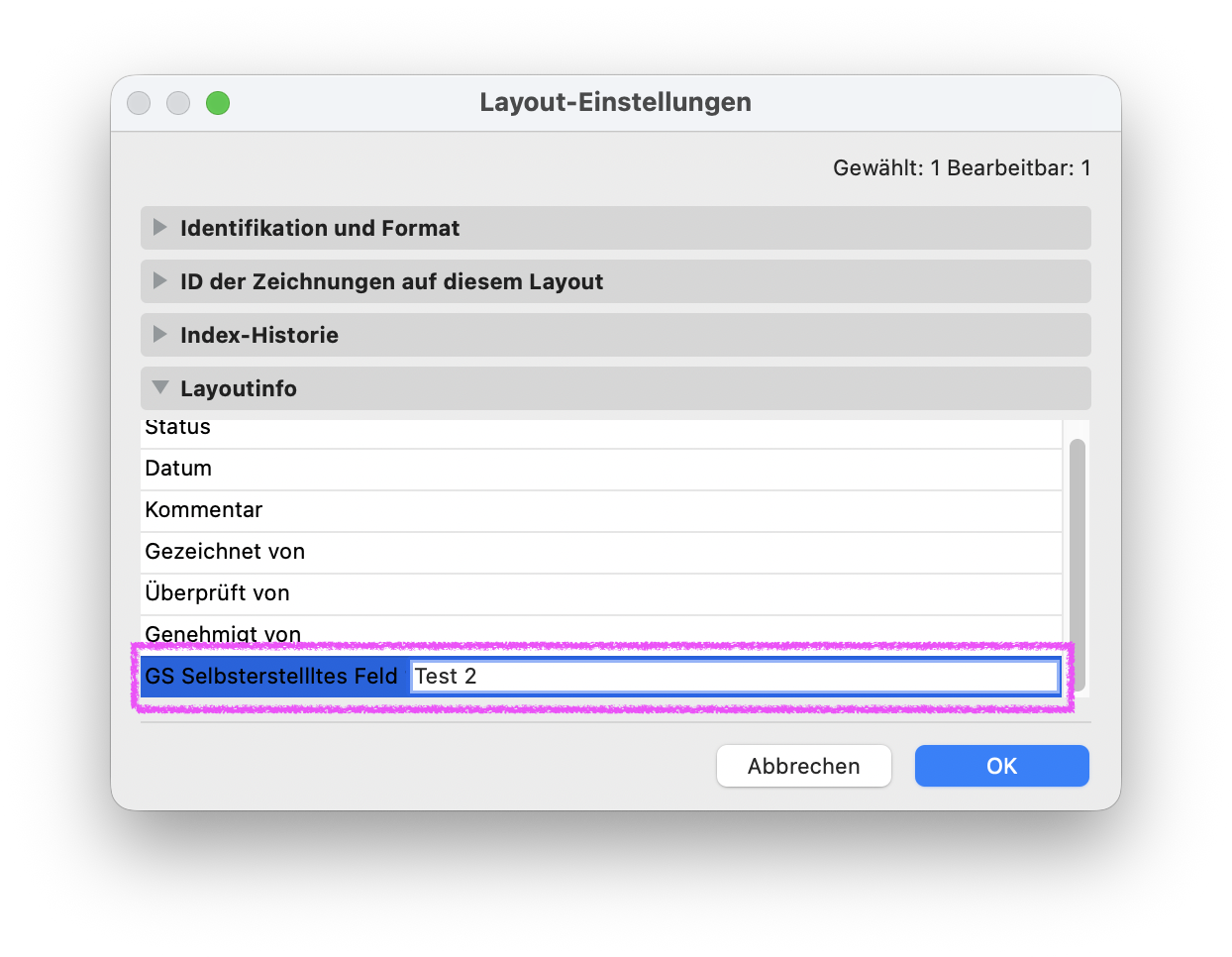

Dialog Layout‑Einstellungen, im geöffneten Bereich Layoutinfo ist das Feld GS Selbsterstelltes Feld vorhanden und für das aktuell gewählte Layout mit dem Textwert Test 2 belegt.

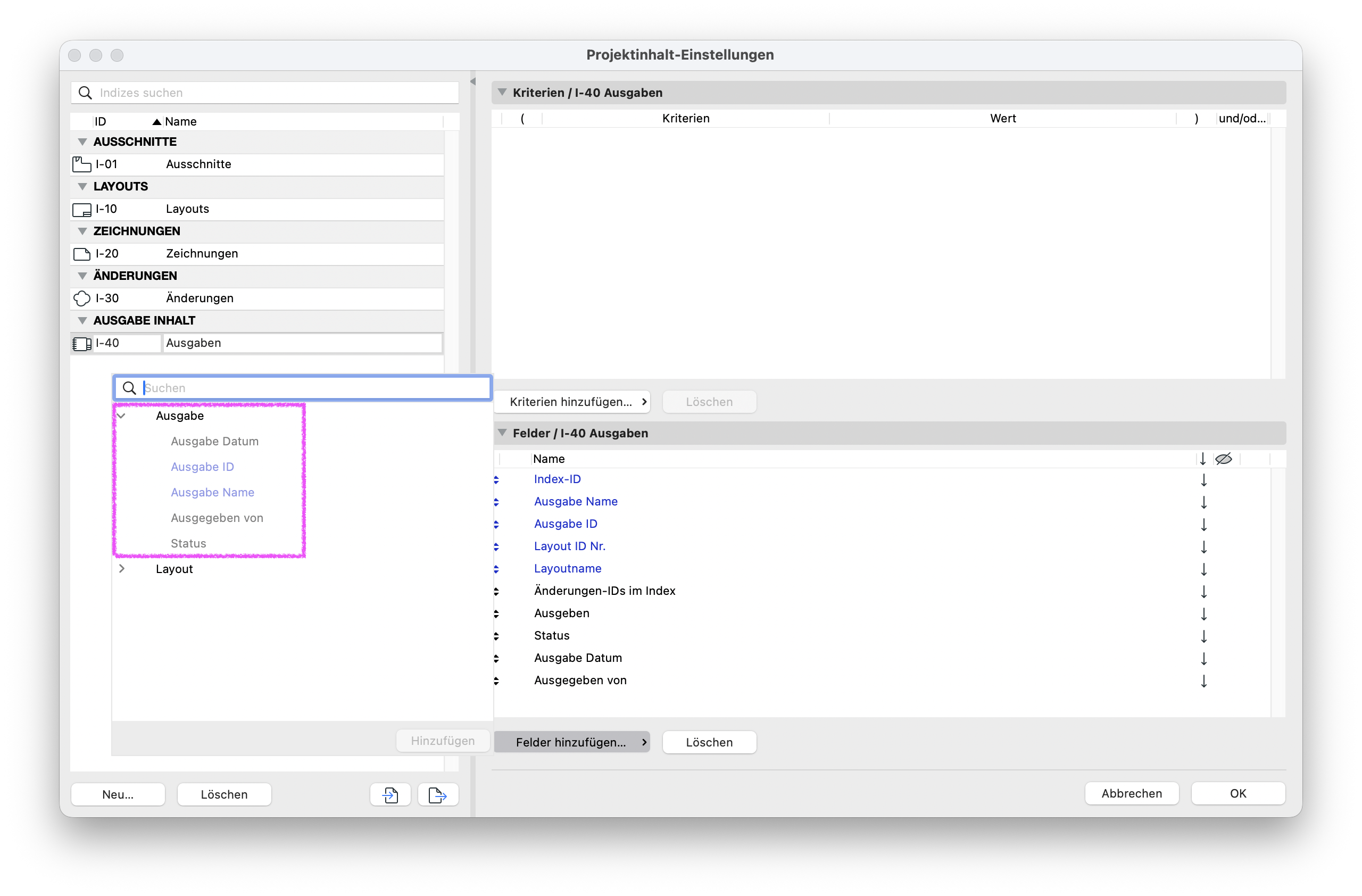

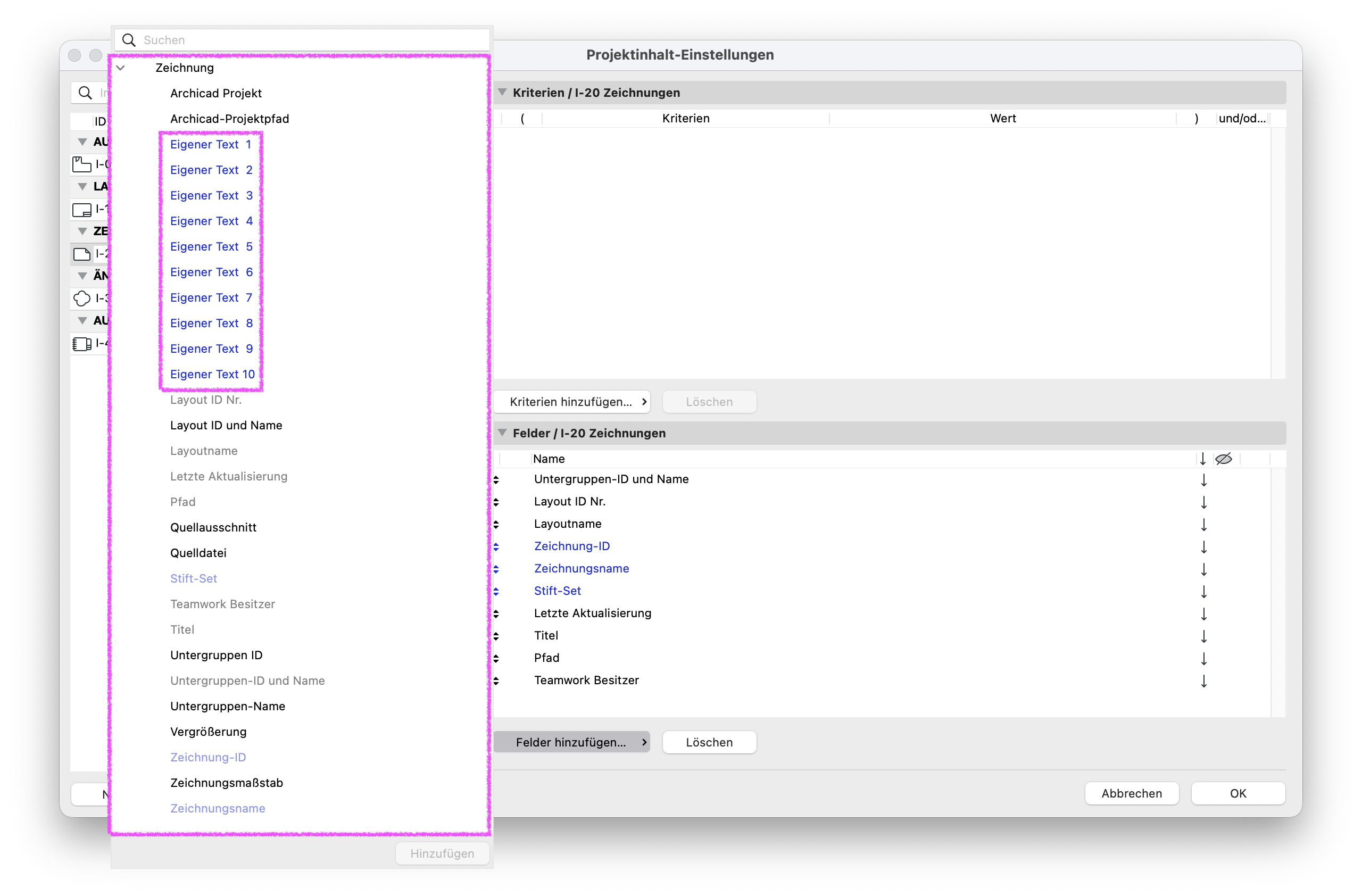

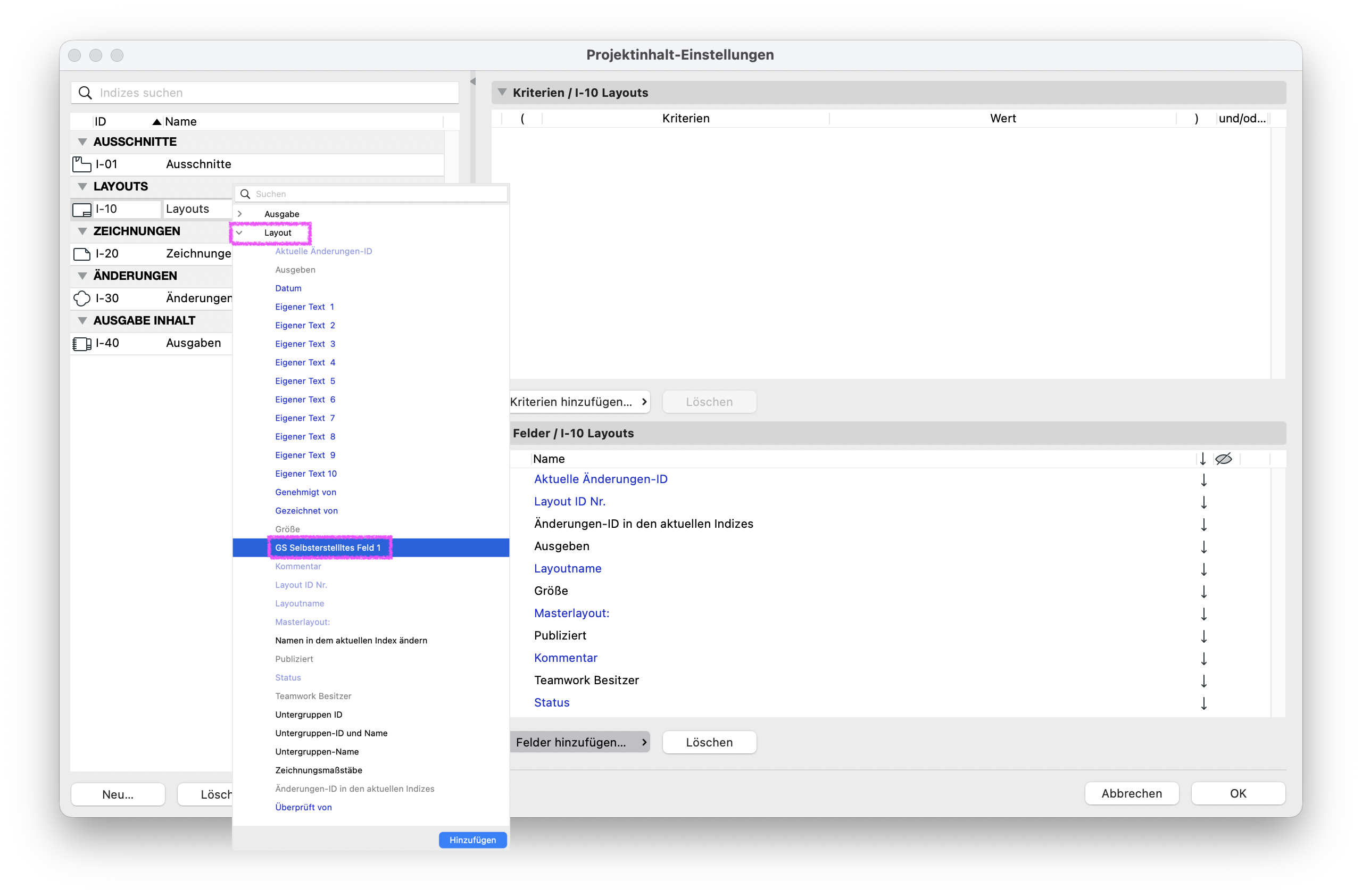

Andere Projektinhalte – Ausschnitte, Änderungen, Zeichnungen und Ausgaben – besitzen nur die unter Felder hinzufügen... angezeigten Werte. Zeichnungen, Layouts und Ausschnitte haben unter diesen Feldern auch eigene Texte, die manuell frei ausgefüllt werden können.

Hinweis:

Selbsterstellte Felder und manuell ausfüllbare Felder können nicht automatisch berechnete Werte wiedergeben.

3. Layout

Unter Ablage > Info > Projekt-Info können zu den Projekt-Infos – z. B. Projekt, Grundstück, Gebäude, Planung durch und Beauftragung durch – über die Schaltfläche Hinzufügen weitere Felder erstellt werden. Die Felder können manuell unter Projekt-Info ausgefüllt werden.

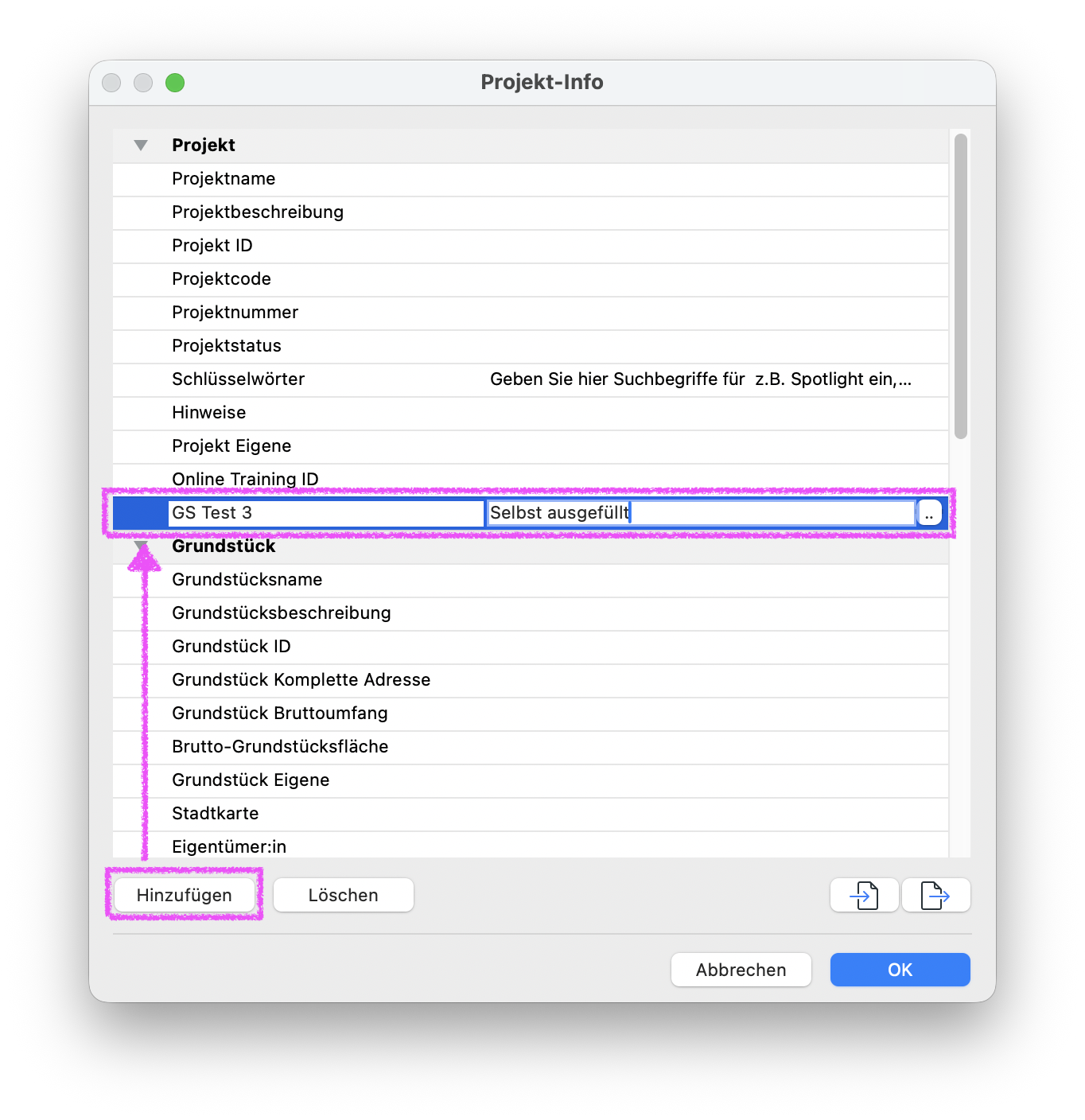

Dialog Projekt‑Info, im Abschnitt Projekt wurde über die Schaltfläche Hinzufügen der benutzerdefinierte Eintrag GS Test 3 erzeugt und mit dem Textwert Selbst ausgefüllt belegt.

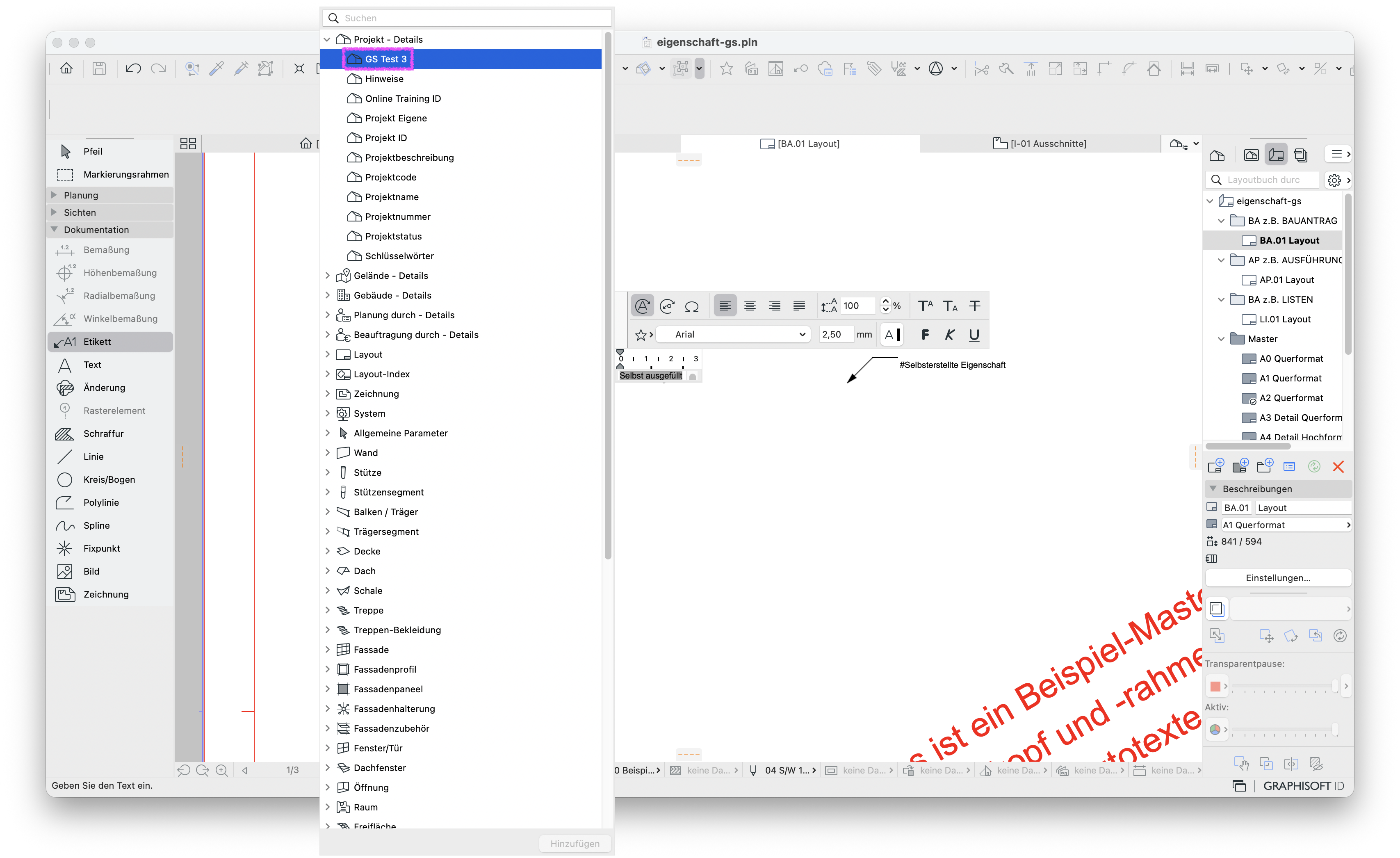

Layoutfenster mit aktivem Werkzeug Etikett, links im Dialog Projekt‑Details ist unter Projekt der Eintrag GS Test 3 ausgewählt und rechts im Layout ist ein Etikett platziert das den Projekt‑Info‑Wert Selbst ausgefüllt als automatisch verknüpften Text anzeigt.
