Problemstellung

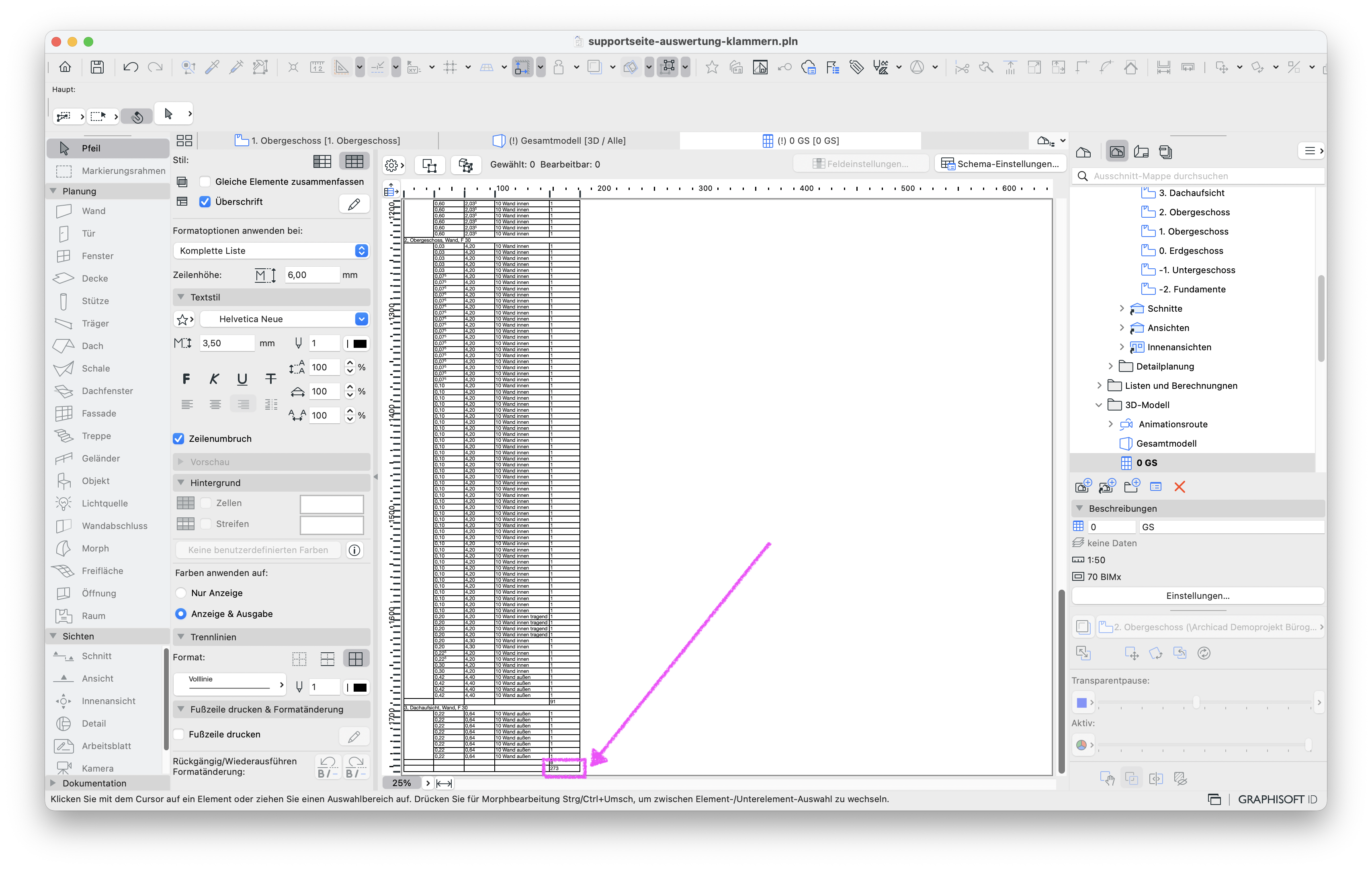

In einer Auswertung in Archicad werden trotz scheinbar korrekter Kriterien mehr oder weniger Elemente gelistet als erwartet, einzelne Bauteile fehlen oder ungewollte Bauteile tauchen in der Auswertung auf.
Die Ausschnitt-Einstellungen wie Ebenenkombination, Umbau-Filter, Varianten-Kombination usw. für die Auswertung stimmen jedoch.
Troubleshooting
Klammern setzen
Die Ursache ist die logische Verknüpfung der Kriterien mit UND- und ODER-Operatoren, die ohne Klammern eine andere Bedeutung erhalten. Für komplexere Kriterien in der Auswertung mit UND- und ODER-Operatoren müssen Klammern verwendet werden.

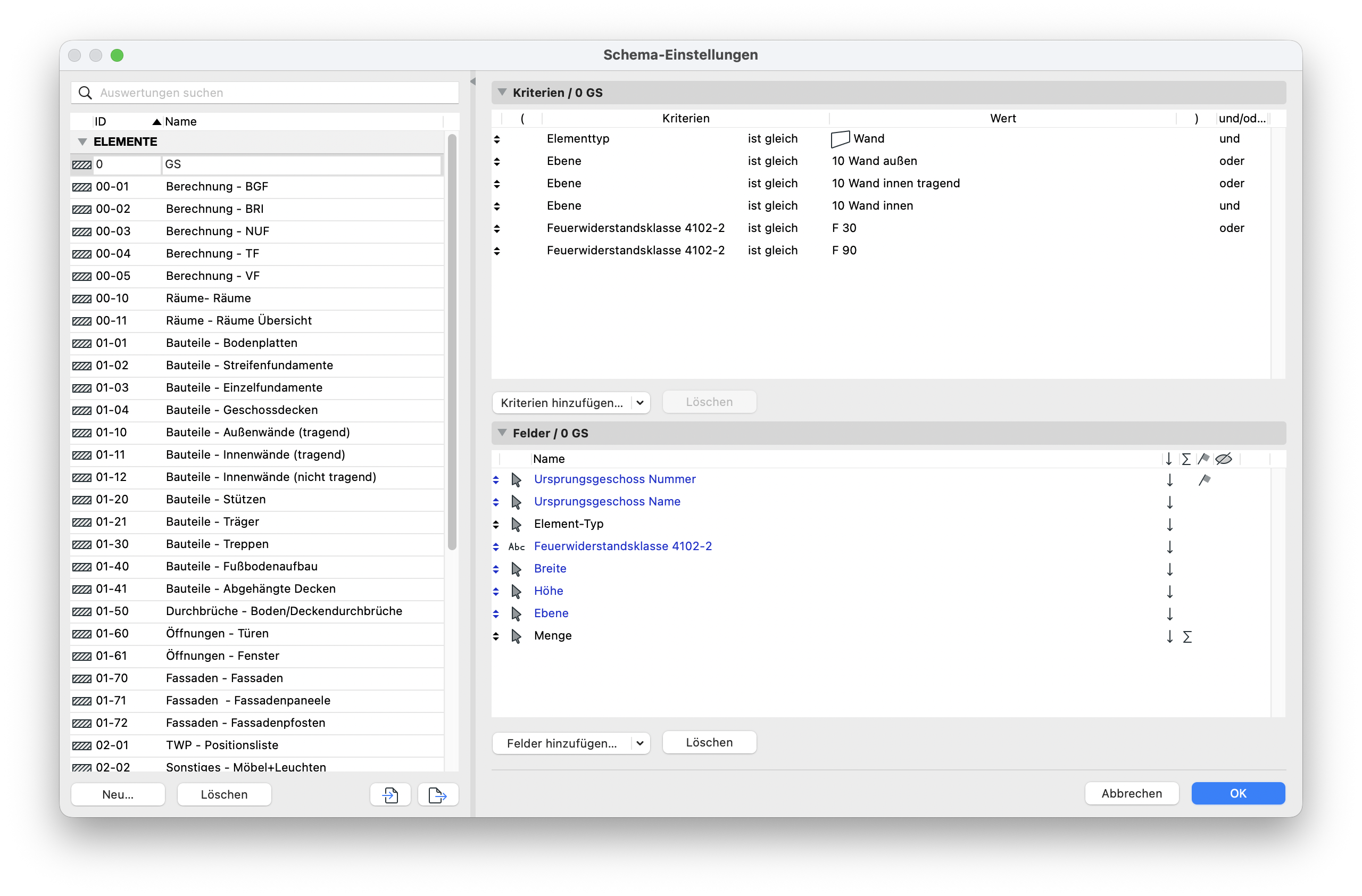

Die Logikketten in den Schema-Einstellungen müssen geprüft und angepasst werden:
- Der Operator UND bildet eine zusammenhängende Logikkette, das bedeutet ein Element muss alle mit UND verknüpften Bedingungen der Kriterien gleichzeitig erfüllen.
Bsp.:
Elementtyp ist gleich Wand UND Ebene ist gleich 10 Wand außen - Der Operator ODER fügt alternative Bedingungen hinzu, das bedeutet, ein Element wird bereits gelistet, wenn mindestens eine der mit ODER verknüpften Bedingungen erfüllt ist.
Bsp.:

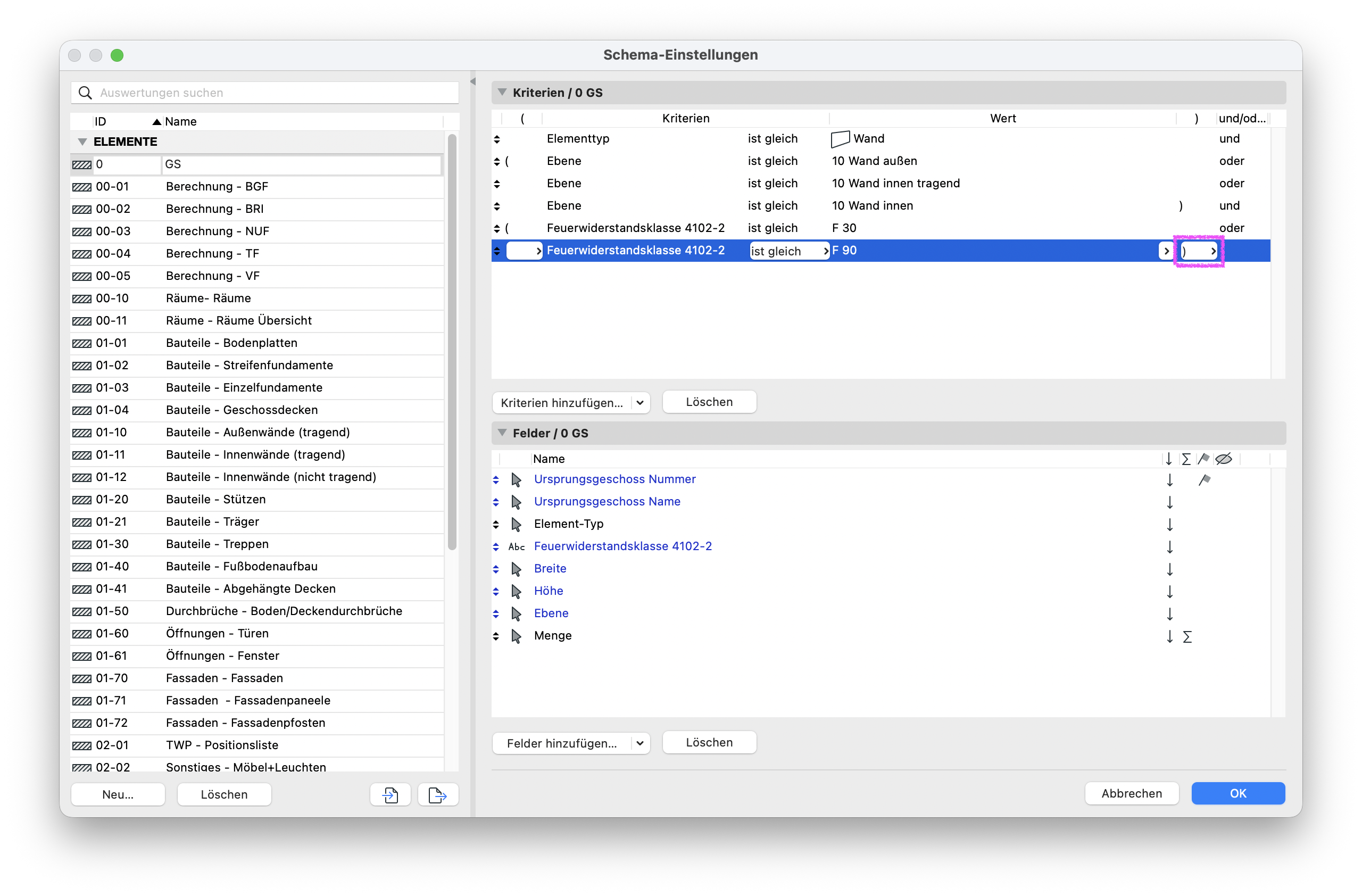

Ebene ist gleich 10 Wand außen ODER Ebene ist gleich 10 Wand innen tragend ODER Ebene ist gleich 10 Wand Innen - Wenn UND und ODER gemischt werden sollen, müssen Klammern verwendet werden.
Bsp.:

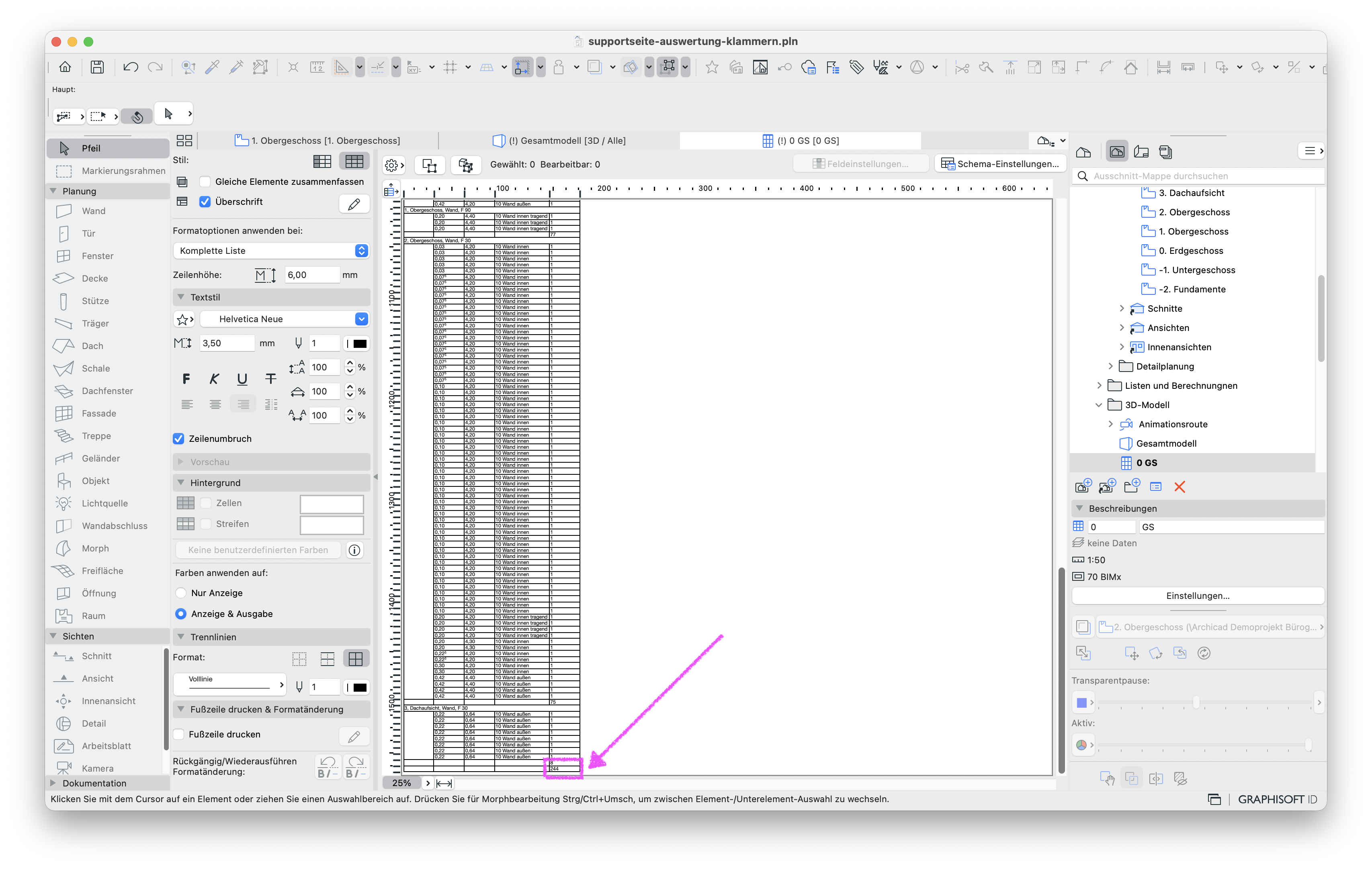

Elementtyp ist gleich Wand UND ( Ebene ist gleich 10 Wand außen ODER Ebene ist gleich 10 Wand innen tragend ODER Ebene ist gleich 10 Wand Innen )
Hinweis:

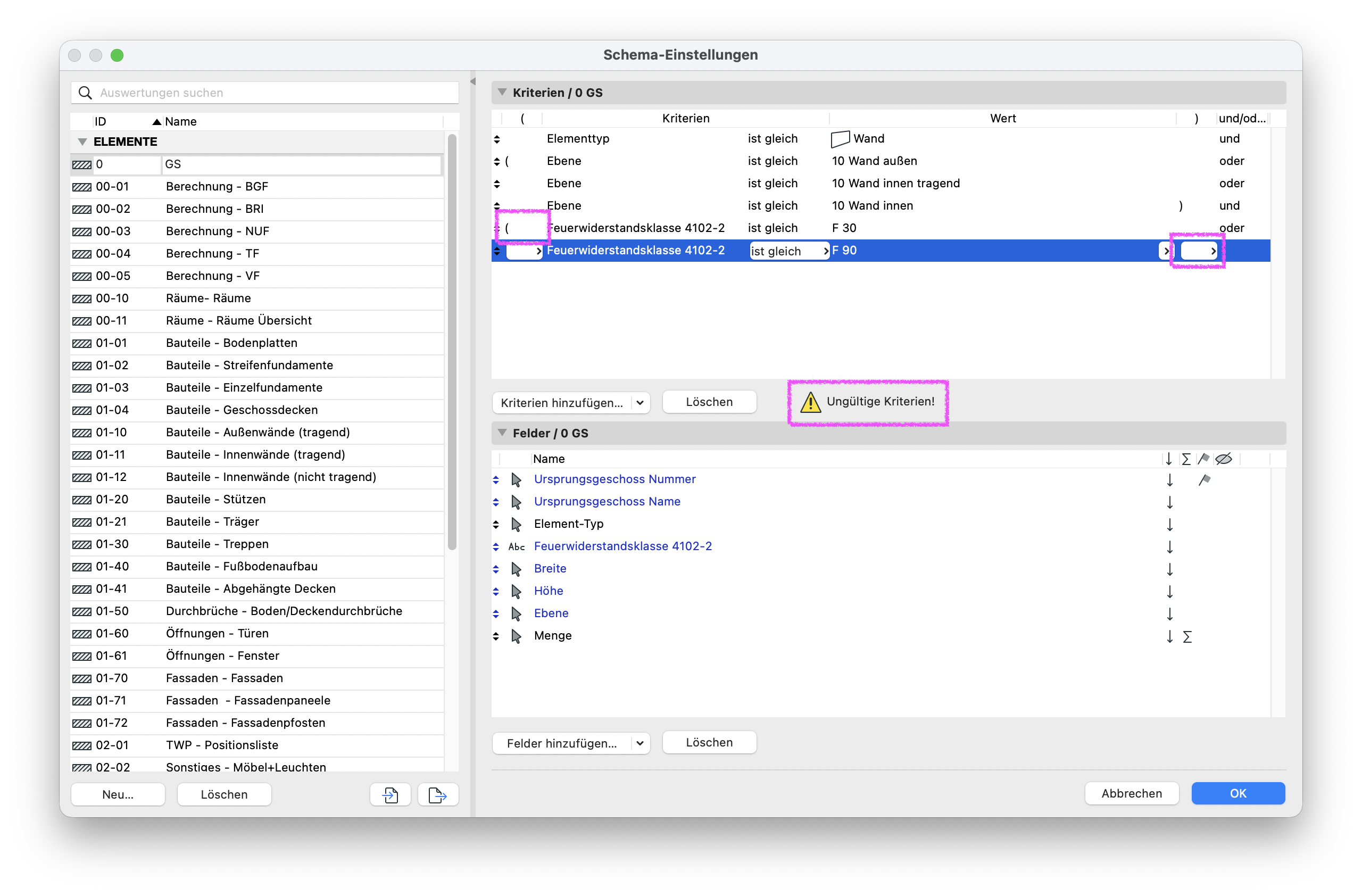

Für jede offene Klammer muss es eine geschlossene Klammer geben, damit die Logik des Schemas erhalten bleibt. Wenn in der Klammerlogik ein Fehler vorliegt, wird die Warnung Ungültige Kriterien! unter den Kriterien angezeigt.
Wenn das gleiche Element mehrfach in der Auswertung aufgeführt wird, muss Troubleshooting Elemente werden mehrfach in der Auswertung aufgeführt beachtet werden.
