Problemstellung

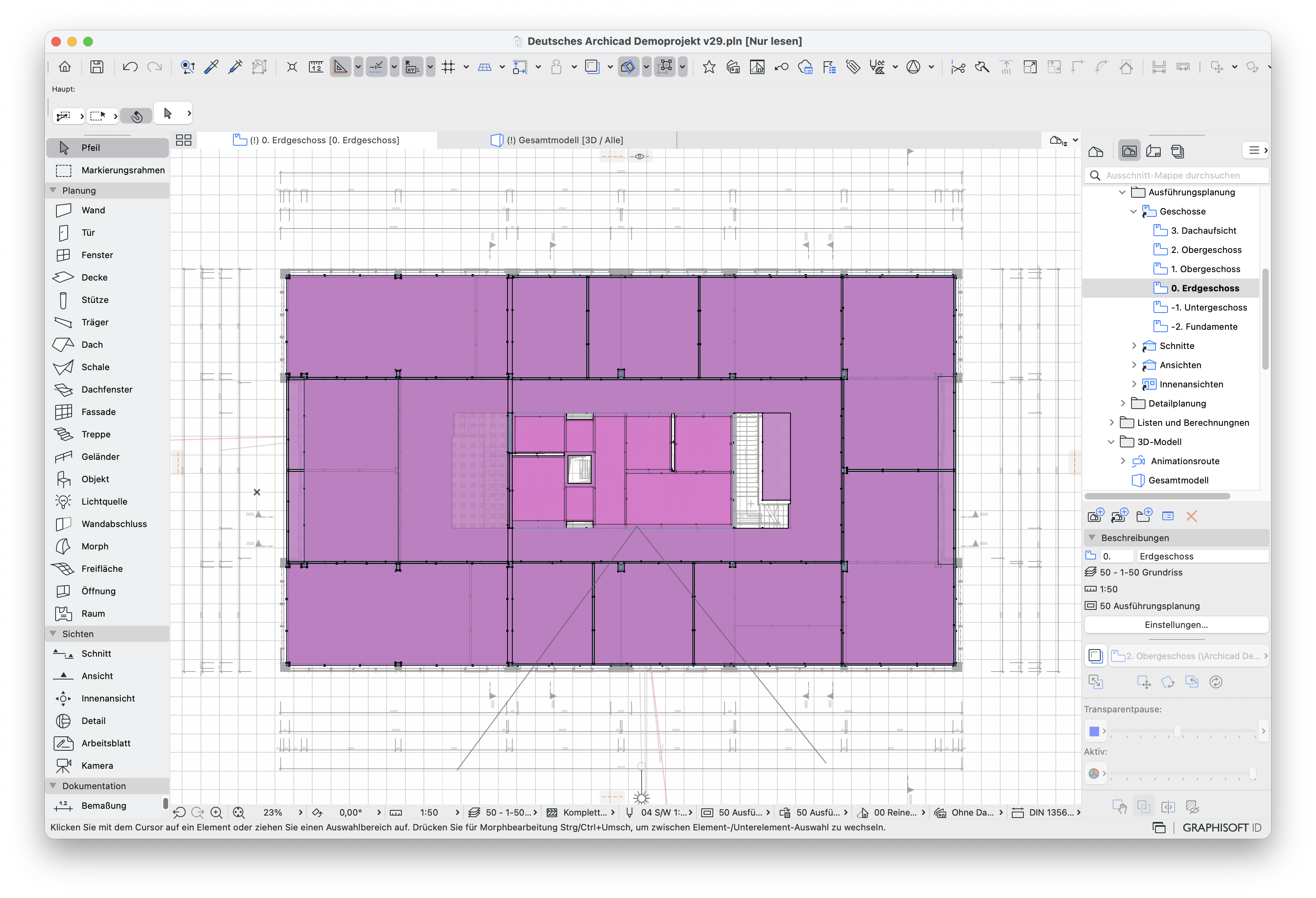

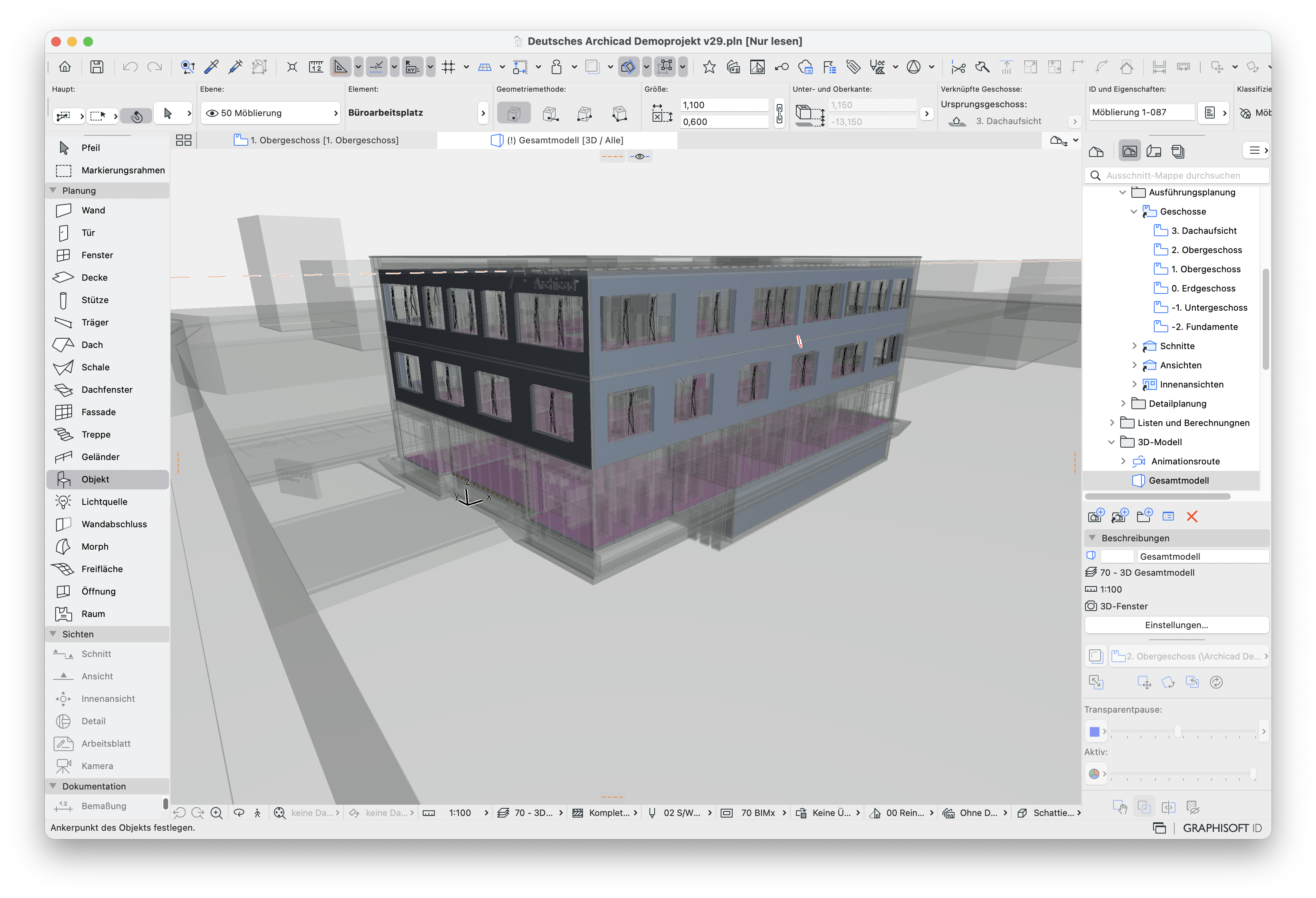

In Archicad wird das Modell im Grundriss und in 3D transparente mit blauen, magenta-farbenen und grauen Elemente angezeigt. Teilweise sind in der Pet-Paletten normalerweise verfügbaren Befehle bei der Auswählen von Knotenpunkten nicht verfügbar. Weder die Ebenen, die grafische Überschreibungen, die Varianten-Planung, noch der Umbau-Filter sind die Ursache der neuen Darstellung.
Troubleshooting
Tragwerksanalyse-Modell deaktivieren
Die Ursache der geänderten Darstellung ist das aktive Tragwerksanalyse-Modell bei dem tragende Elemente in transparenter blauer Farbe und Nutzlasten in entsprechender Farbe angezeigt werden.
Um die Darstellung zu deaktivieren, kann einer der folgenden Schritte durchgeführt werden:
- Über Ansicht > Tragwerksanalyse-Modell deaktivieren.
- Direkt in den Ausschnitt-Einstellungen unter dem Reiter Tragwerksanalyse > Tragwerksanalyse-Modell: Deaktiviert wählen.

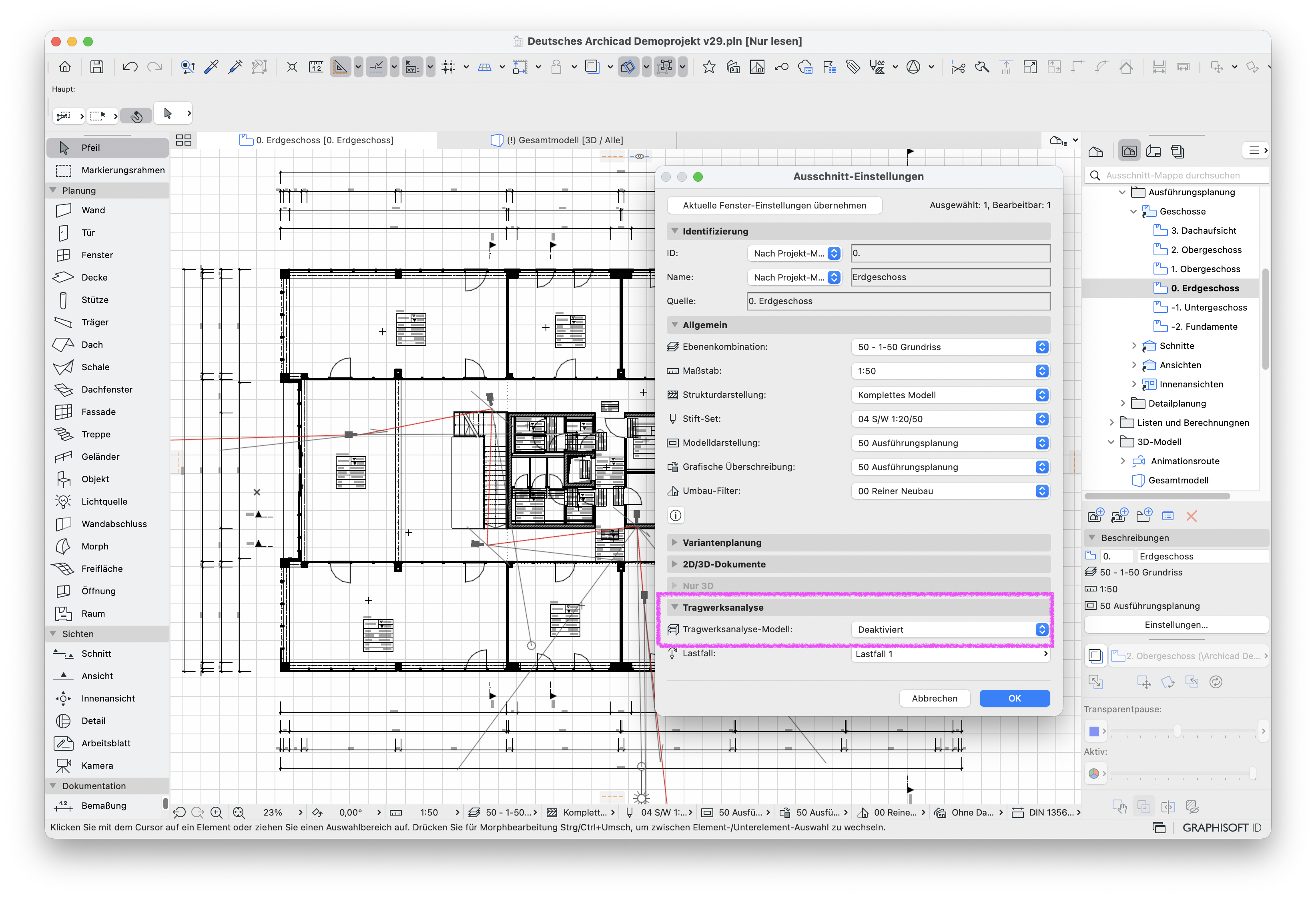

Sobald die Option deaktiviert ist, wird das Archicad Modell wie gewohnt dargestellt und die volle Palettenfunktionalität in der Pet-Palette steht wieder zur Verfügung.
