Problemstellung

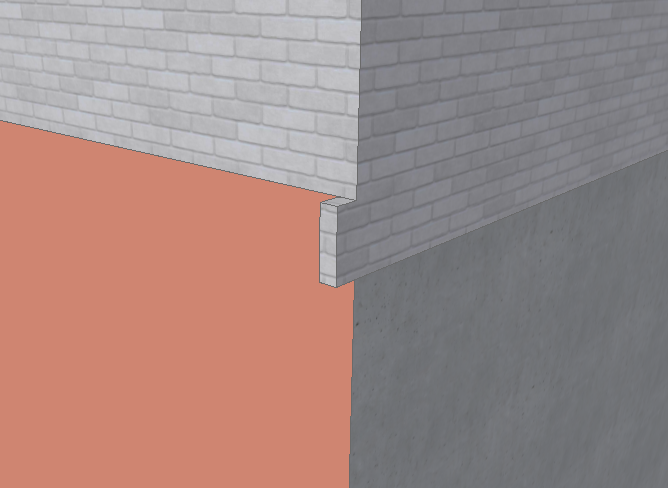

Im 3D stehen Teile von Wänden hervor. Dies betrifft insbesondere Ecken von Außenwänden. Im Grundriss ist der Vorsprung nicht sichtbar und die Wände scheinen dort korrekt miteinander verschnitten zu sein.
Troubleshooting
Modellierung korrigieren
Die Vorsprünge können durch die Modellierung entstehen. Die betroffene Stelle muss wie folgt geprüft werden:
- Das 3D-Modell öffnen und zur betroffenen Stelle zoomen.
Hinweis:
Wenn das 3D-Modell groß und komplex ist, kann es vorteilhaft sein, nur einen Teil des Modells mithilfe des speziellen Auswahlbefehls dicker Markierungsrahmen anzeigen zu lassen.
- Über Dokumentation > Ebenen > Ebenen (Modelldarstellung)... alle Ebenen einblenden.
- Anschließend muss die Modellierung an der betroffenen Stelle geprüft werden:
- Befinden sich mehrere Wände vertikal übereinander?
- Verlaufen Wände über mehrere Geschosse?
- Haben die Wände unterschiedliche Ober- oder Unterkanten?

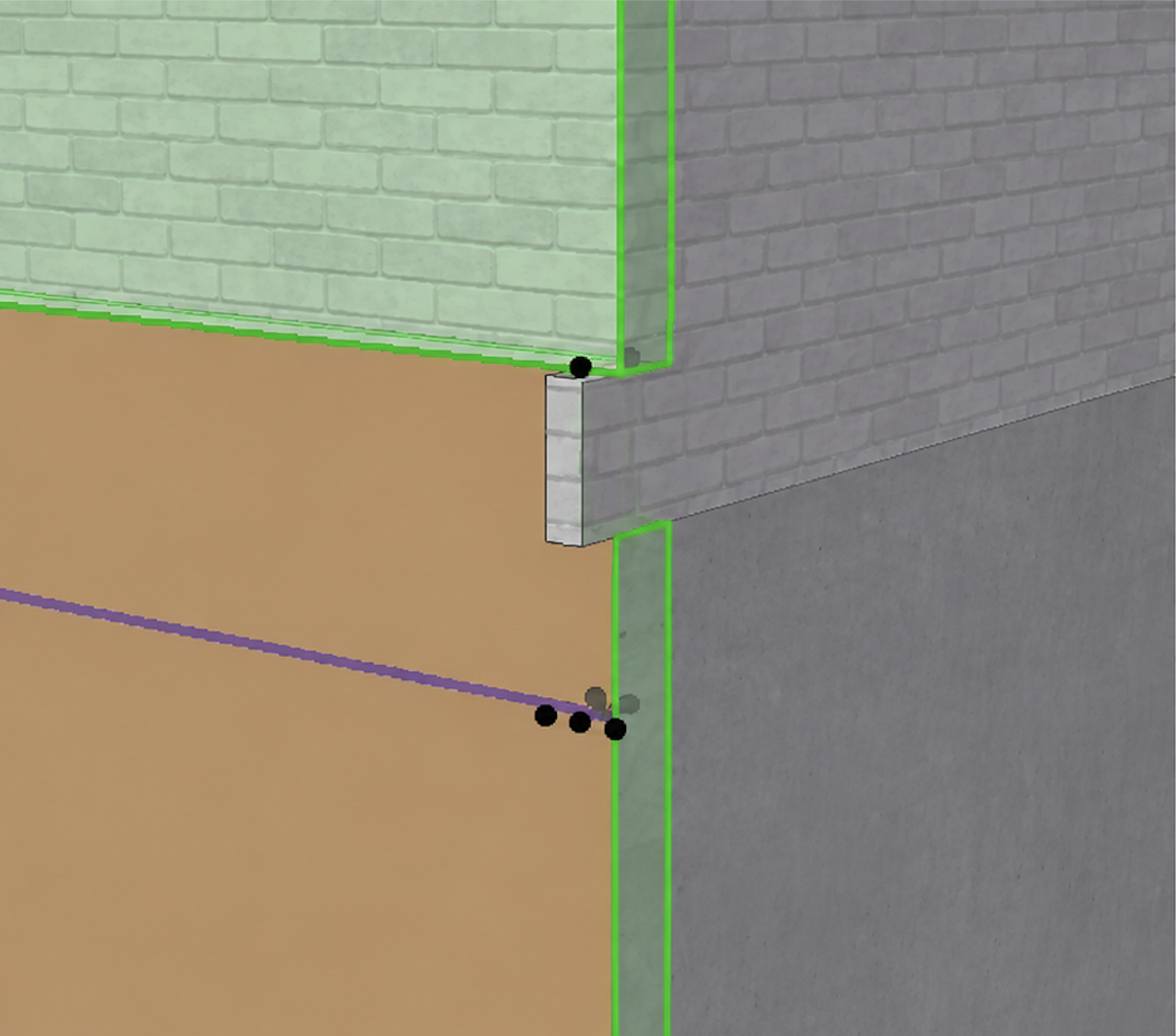

- Befinden sich auf demselben Geschoss mehrere Wände mit unterschiedlichen Referenzlinienhöhen übereinander?
- Treffen an derselben Stelle mehrere Wände aus unterschiedlichen Geschossen aufeinander?
- Sind die Baustoffprioritäten der Wände korrekt eingestellt?
- Die Modellierung ist nach Modellierungsrichtlinie zu prüfen und ggf. anzupassen.
- Wände, die über mehrere Geschosse verlaufen, sind gemäß der Modellierungsrichtlinie geschossweise zu modellieren. Die Wandhöhe erstreckt sich von der Oberkante der Rohdecke des Ursprungsgeschosses bis zur Oberkante der Rohdecke des darüberliegenden Geschosses.
- Ringanker, Brandriegel und Dämmstreifen können mit dem Trägerwerkzeug modelliert werden.

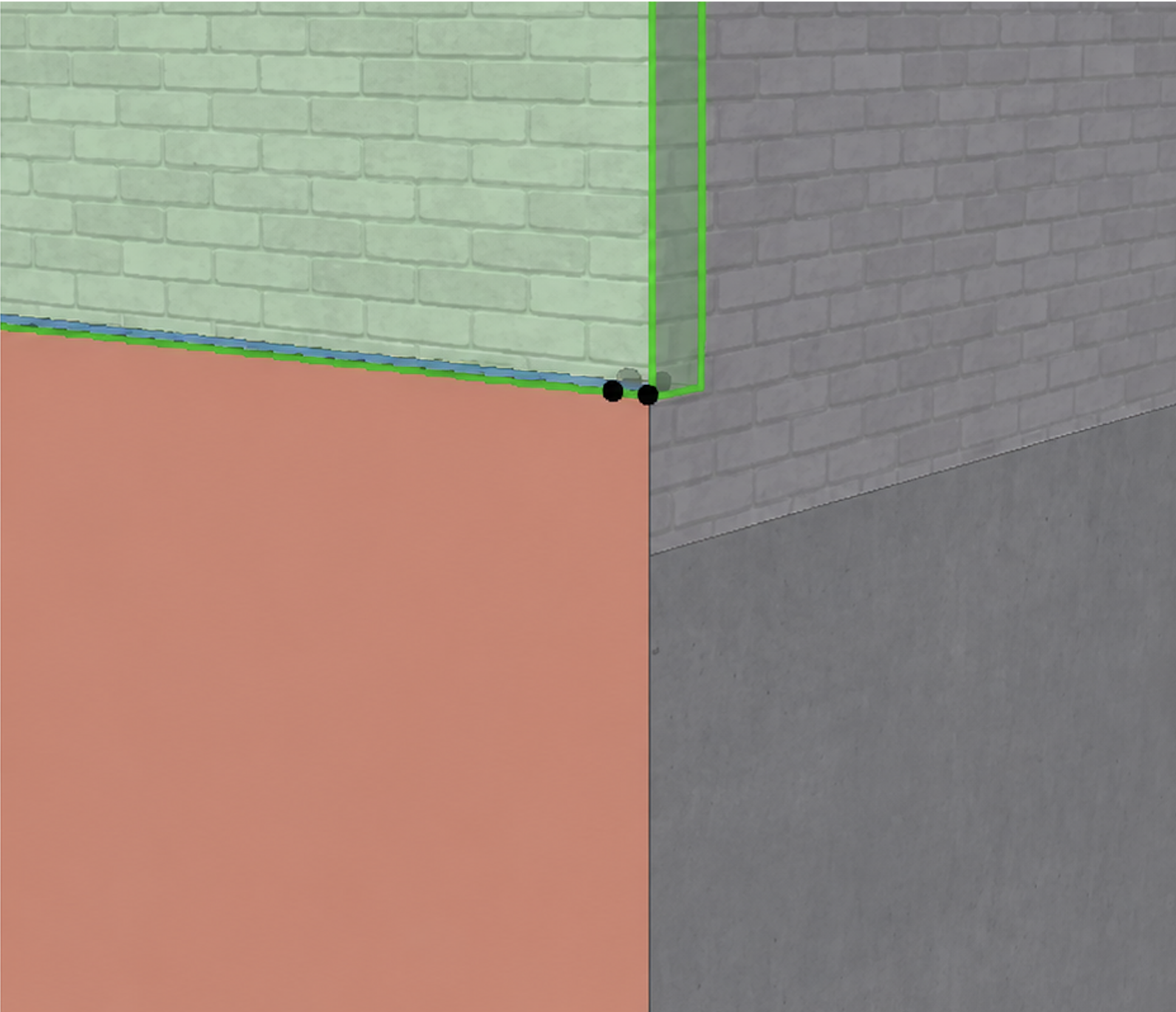

- Vertikal übereinanderliegende Referenzlinien der betroffenen Elemente können über Bearbeiten > Referenzlinie und -ebene > Wand-Referenzlinie ändern… so angepasst werden, dass sie vertikal nebeneinander liegen, ohne dass sich die Position der Elemente ändert.

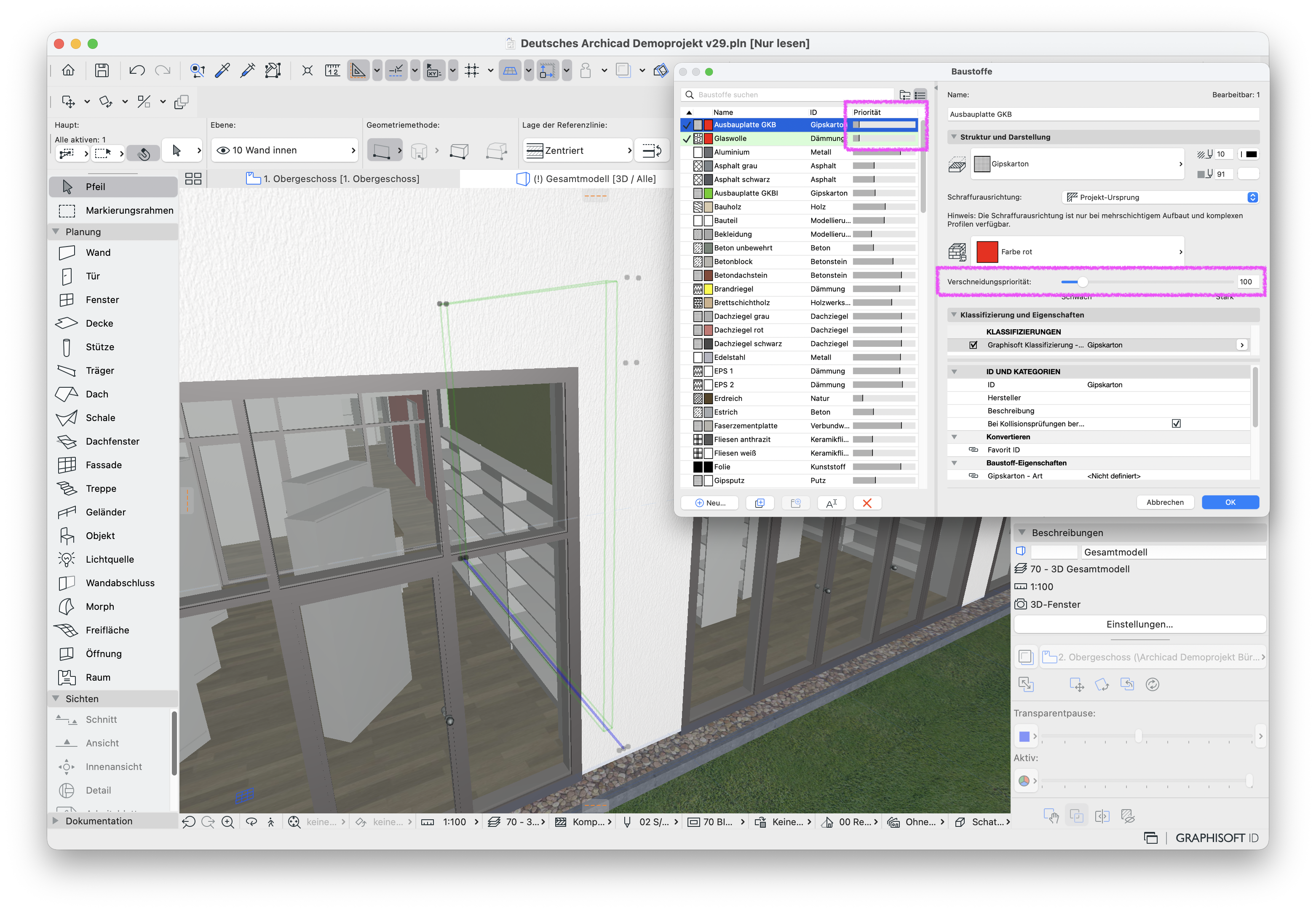

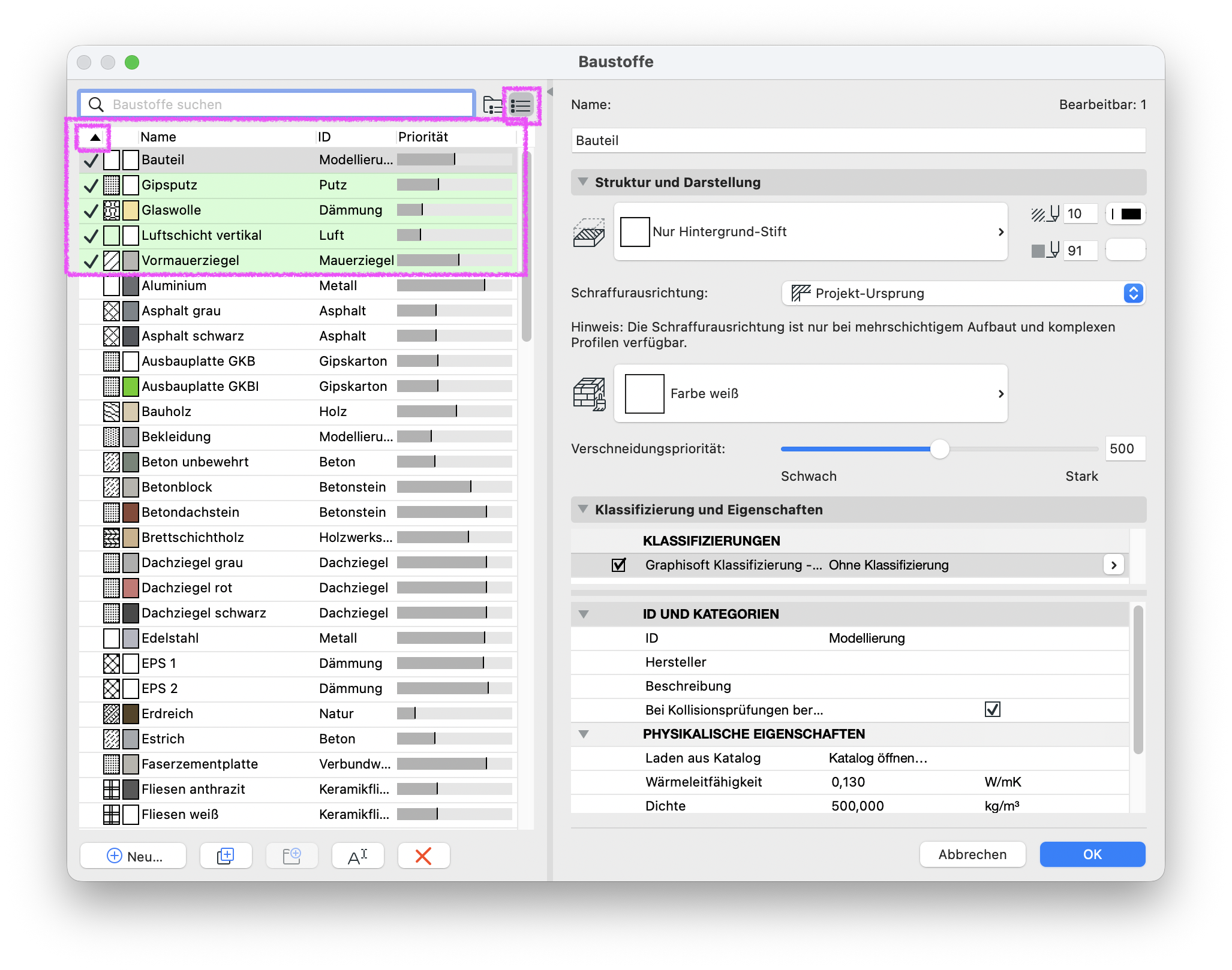

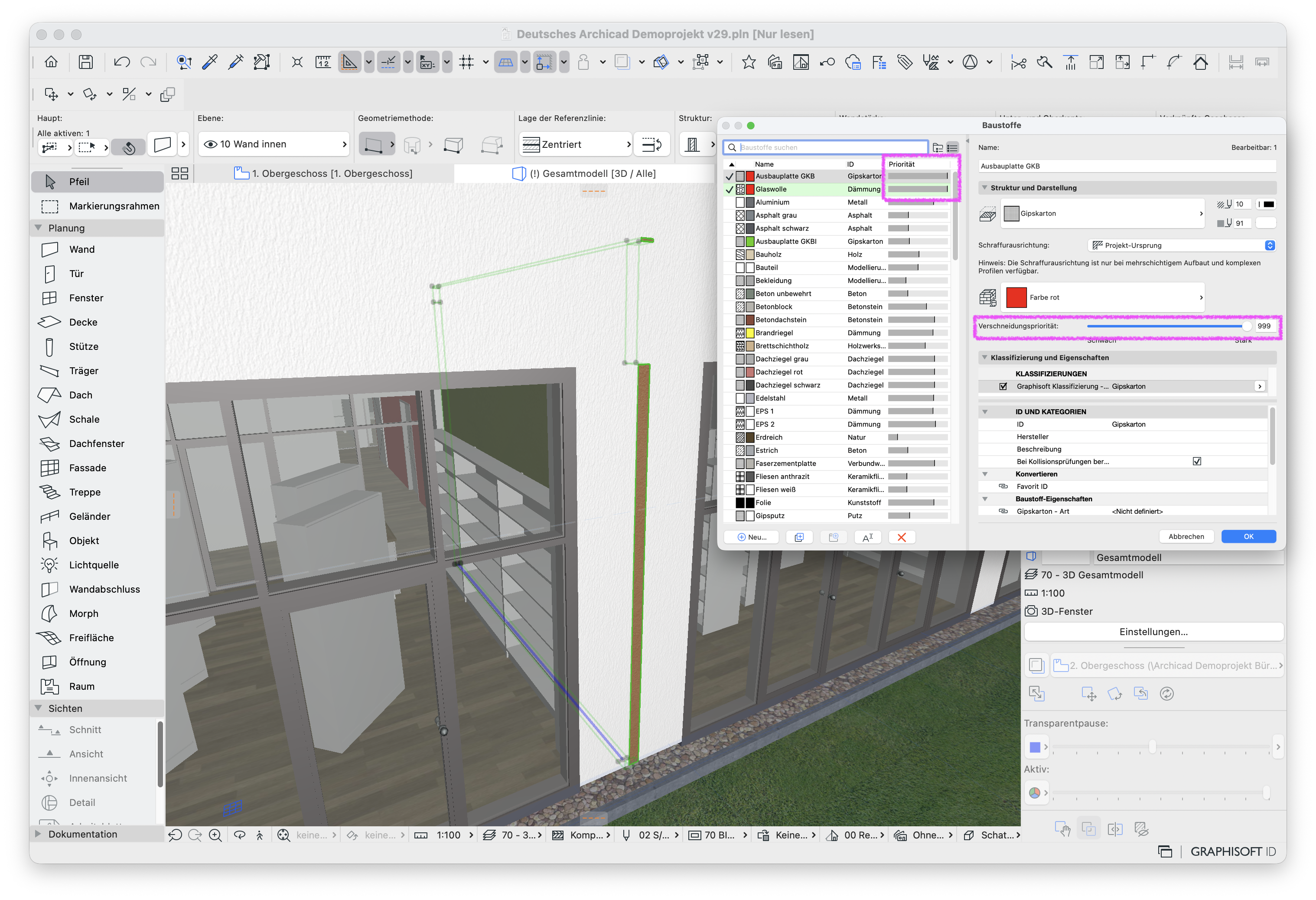

- Die Baustoffverschneidungsprioritäten von Elementen können geprüft werden, indem auffällige Elemente ausgewählt und über Optionen > Element-Attribute > Baustoffe geöffnet werden. Mit einem Klick auf das oberste linke Kästenchen können in der Listenansicht alle Baustoffe der Auswahl nach oben angeordnet werden.
Per Drag&Drop können die Baustoffprioritäten angepasst werden. - Für Elemente, die nicht verändert werden können, können automatische Verschneidungen durch unterschiedlich Ebenenverschneidungszahlen verhindert werden.
- Grundsätzlich sollten die Verschneidungs-Grundsätze von Konstruktionselementen beim Modellieren beachtet werden.
- Weitere Hinweise zur Beeinflussung von Wandverschneidungen bietet der Artikel Wie sich Wände in Archicad verbinden.
Hinweis:

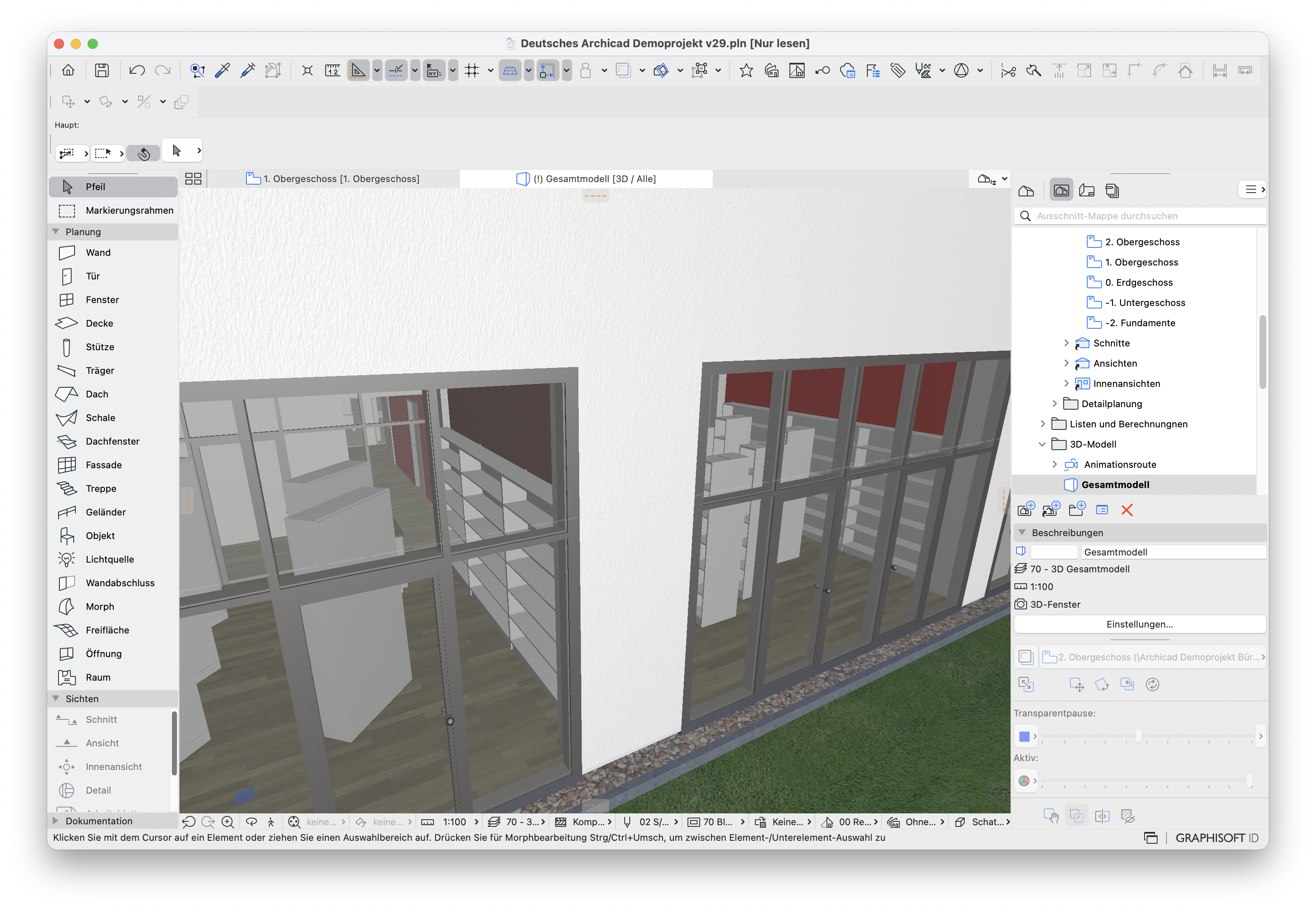

Innenwände können bis an die Außenseite der Außenwand reichen und deren Oberfläche verändern. Sie können auch über die Außenwand hinausragen.
In diesem Fall müssen dieselben Punkte geprüft und gegebenenfalls korrigiert werden.
