Problemstellung

In Archicad werden plötzlich bestimmte Elemente in 3D und Grundriss einheitlich rosa dargestellt. Es ist keine Grafische Überschreibung aktiv und Elemente haben andersfarbige Stifte bzw. Oberflächen eingestellt. Es fehlen auch keine Oberflächen in der Datei.

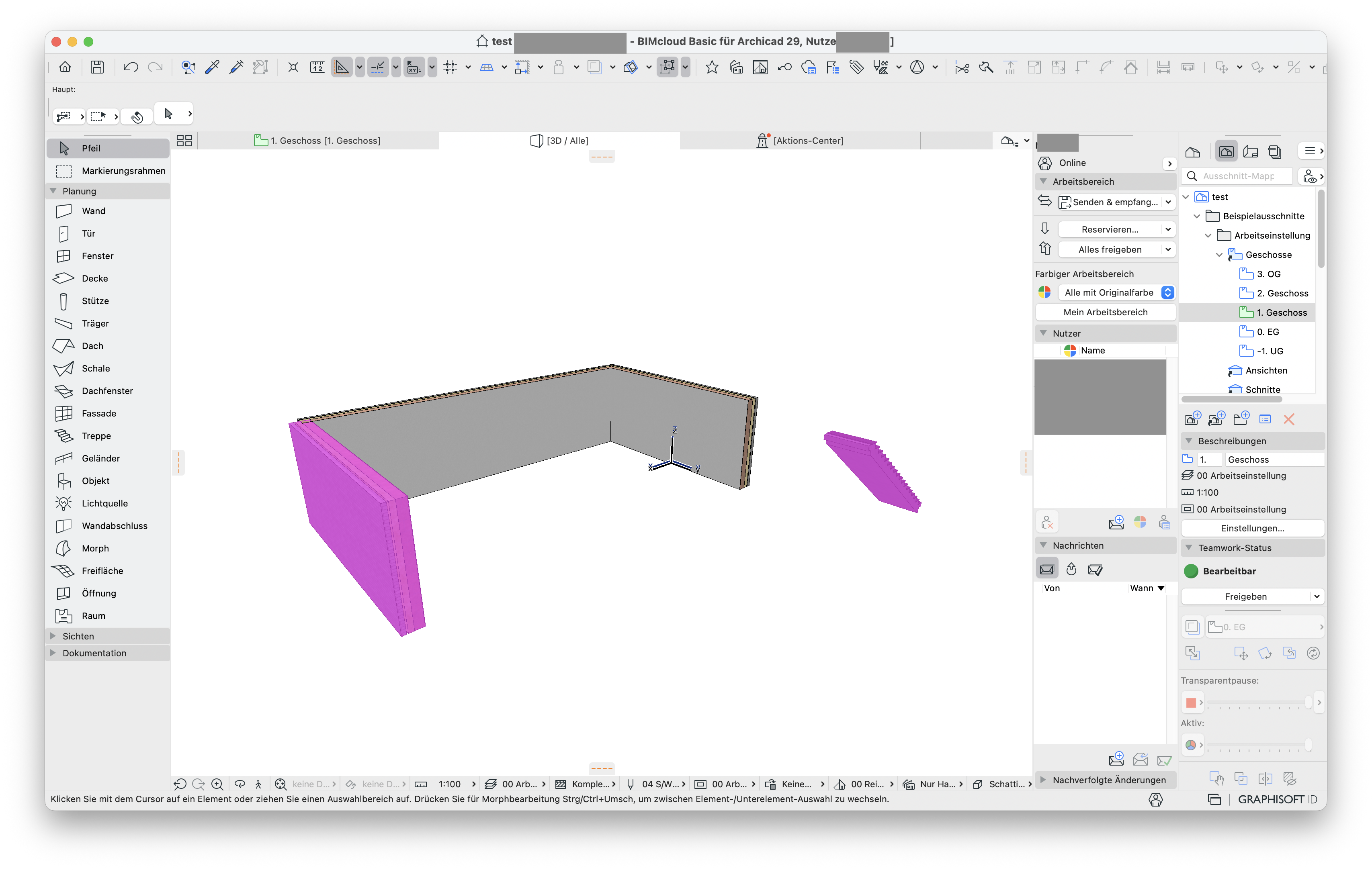

3D‑Fenster eines Teamwork‑Projekts, bestehend aus zwei verbundenen grauen Wänden und einem separaten pink markierter Wand, sowie einer pinken Treppe.

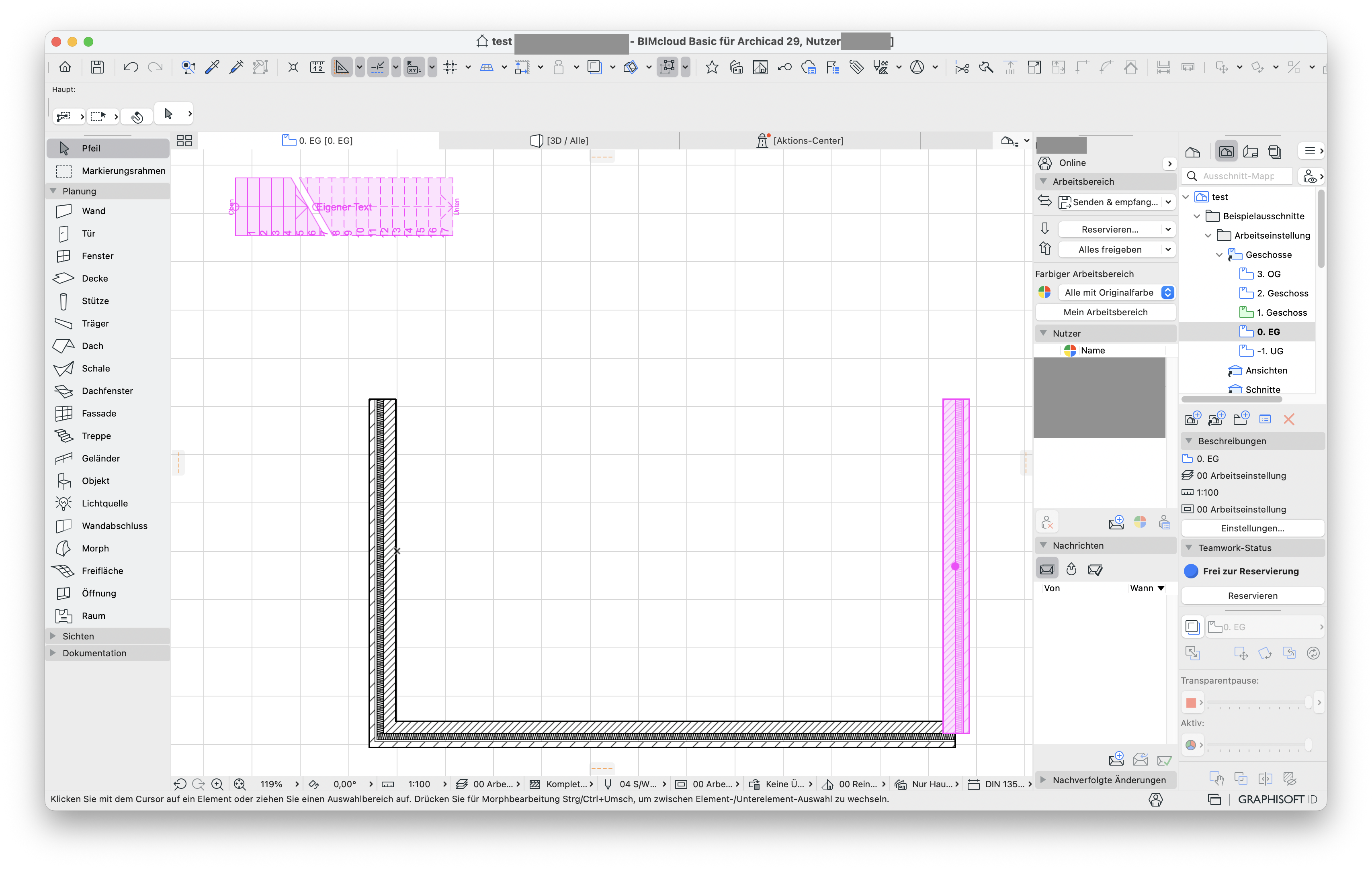

Grundrissdarstellung desselben BIMcloud‑Teamwork‑Projekts, unten ist ein L‑förmiger Wandzug mit Schraffur zu sehen und rechts eine einzelne pinke Wand, oben links liegt zusätzlich ein pink hervorgehobenes Treppen‑Element.

Troubleshooting

Ungültige Elemente

Ungültige Elemente werden in Archicad Magenta angezeigt. Die Farbe für ungültige Elemente wird unter Optionen > Arbeitsumgebung > Bildschirm-Optionen unter Einheitliche Farbe für ungültige Elemente definiert und aktiviert. Die Farbe wird nicht im Export ausgegeben.

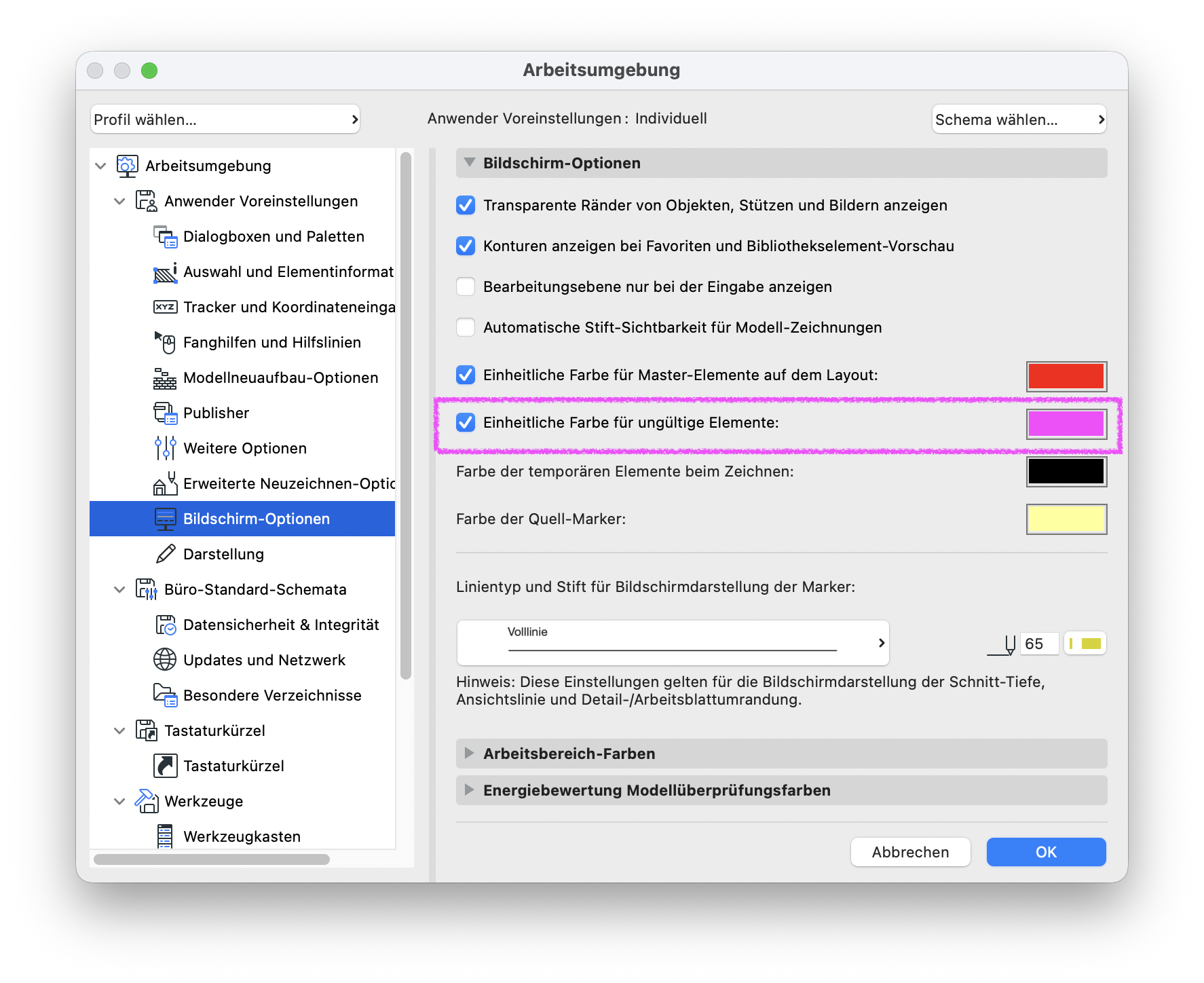

Dialog Arbeitsumgebung mit gewählter Kategorie Bildschirm‑Optionen, rechts im Bereich Bildschirm‑Optionen ist die Option Einheitliche Farbe für ungültige Elemente aktiviert und daneben die violette Farbbox eingestellt die die Anzeige solcher ungültigen Elemente steuert.

Ungültige Elemente können aufgrund der folgenden Thematiken entstehen:

1. Invertierte Elemente

Invertierte Konstruktionselemente entstehen, wenn die Oberkante der Elemente unter der Unterkante liegt. Dies kann aufgrund einer Änderung der Geschosseinstellungen entstehen und betrifft Elemente mit Oberkantenverknüpfung.

Beispielsweise enthält das Projekt Geschosse mit wechselnden Höhen. Eine Anzahl an Wänden mit Oberkantenverknüpfungen mit Versatz entsteht, die nicht auf ein bestimmtes Geschoss passen. Diese Elemente, z. B. Wände, Stützen und Räume, werden mit einer Höhe von Null dargestellt und sind pink gekennzeichnet, sodass sie einfach zu finden sind und korrigiert werden können.

Bei der Änderung von Geschossen gibt Archicad die entsprechende Warnung zu der Invertierung von Elementen.

Dialog Warnung mit dem Hinweis dass als Ergebnis der letzten Operation Elemente invertiert wurden und nun mit Höhe 0 sowie Farbvorhebung angezeigt werden bis sie eine korrekte Höhe erhalten, zusätzlich wird empfohlen das Kriterien‑Set Invertierte Elemente im Dialog Suchen & aktivieren zu nutzen um diese Elemente zu identifizieren.

Invertierte Elemente können über Bearbeiten > Suchen & aktivieren... mit Auswahl des Kriterien-Sets Invertierte Elemente gefunden werden.

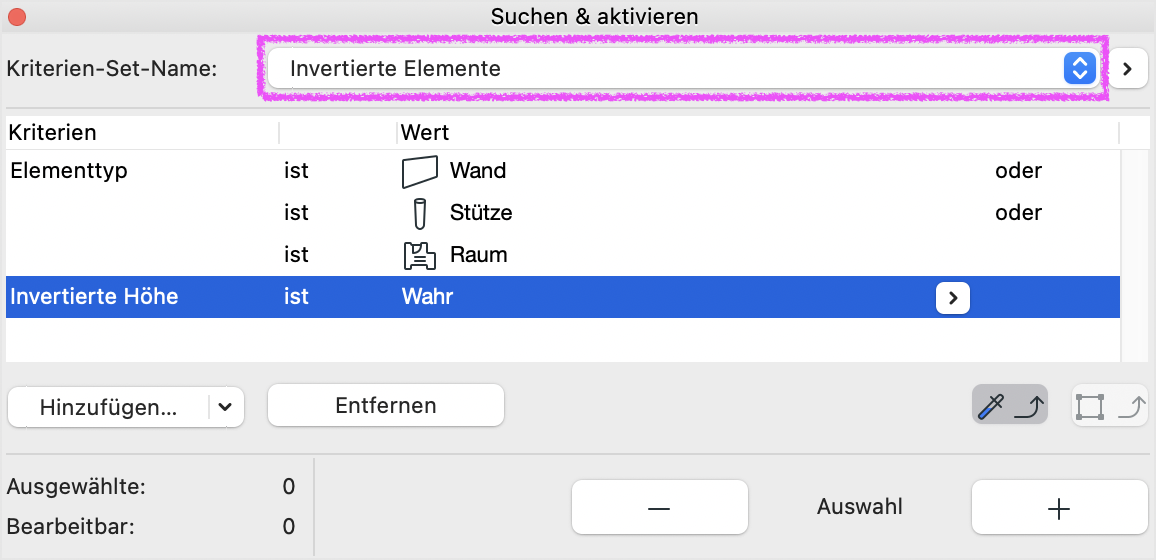

Dialog Suchen & aktivieren mit dem Kriterien‑Set‑Name Invertierte Elemente, in der Kriterienliste sind die Elementtypen Wand, Stütze und Raum definiert sowie die Bedingung Invertierte Höhe ist Wahr um invertierte Elemente im Projekt zu finden.

2. Fehlende Varianten

Wenn der Varianten-Status von Elementen fehlt, werden diese auch zu ungültigen Elementen und Rosa in Archicad hervorgehoben.

Dialog Einstellungen für die Wand‑Auswahl ist über einer 3D‑Ansicht geöffnet, im Bereich VARIANTENPLANUNG ist der Varianten‑Status der markierten Wand auf FEHLEND gesetzt was die Wand in der Modellansicht farblich hervorgehoben darstellt.

Wenn Elemente in einer Variante erstellt werden, ohne sie an den Server zu senden, und ein anderer Nutzer in der Zwischenzeit die Variante löscht, wird der Status dieser Elemente in der Variante auf FEHLEND gesetzt. Der Varianten-Status kann auch fehlen, wenn die Variante für bestehende Elemente gelöscht werden. Archicad zeigt, wenn fehlende Varianten-Status entstehen, eine entsprechende Fehlermeldung an.

Dialog Varianten‑Manager im Teamwork‑Projekt, im Bereich Varianten‑Sets ist die Variante V2 ausgewählt und unten wurde das Löschen‑Symbol angeklickt, wodurch der Dialog Löschen und neu verknüpfen erscheint in dem gewählt werden kann ob verknüpfte Elemente gelöscht oder mit einem anderen Modell wie dem Hauptmodell neu verknüpft werden.

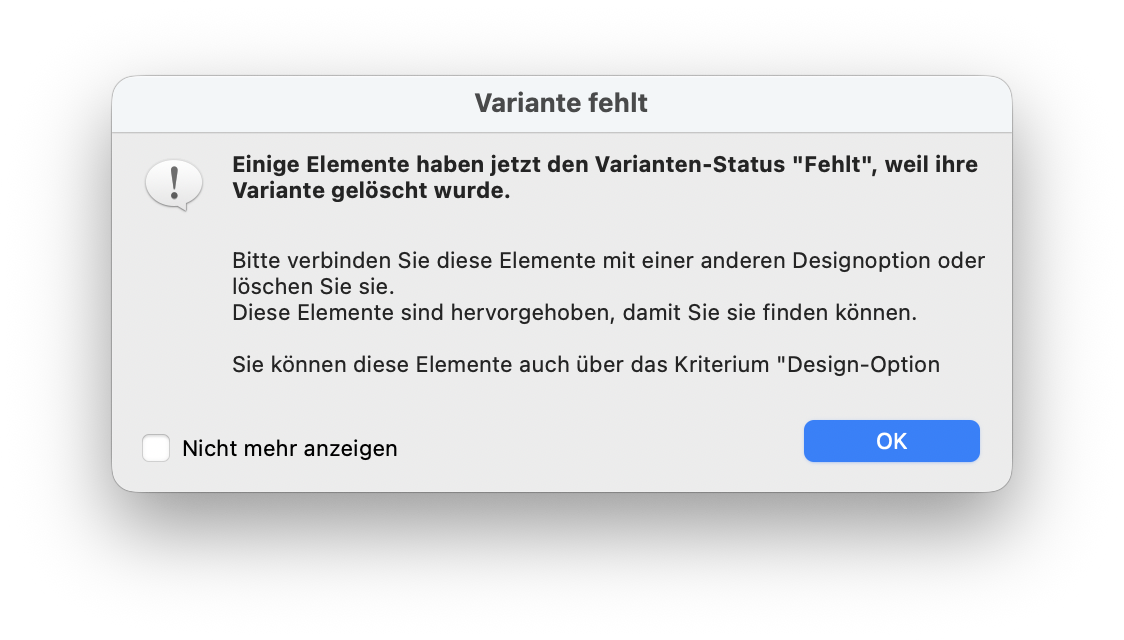

Dialog Variante fehlt mit der Meldung dass einige Elemente nun den Varianten‑Status Fehlt besitzen weil ihre Variante gelöscht wurde, und dem Hinweis diese Elemente mit einer anderen Designoption zu verbinden oder zu löschen da sie zur besseren Auffindbarkeit hervorgehoben sind.

Elemente mit Varianten-Status FEHLEND können über Bearbeiten > Suchen & aktivieren... mit Auswahl des Kriterium Variante fehlt ist wahr gefunden werden.

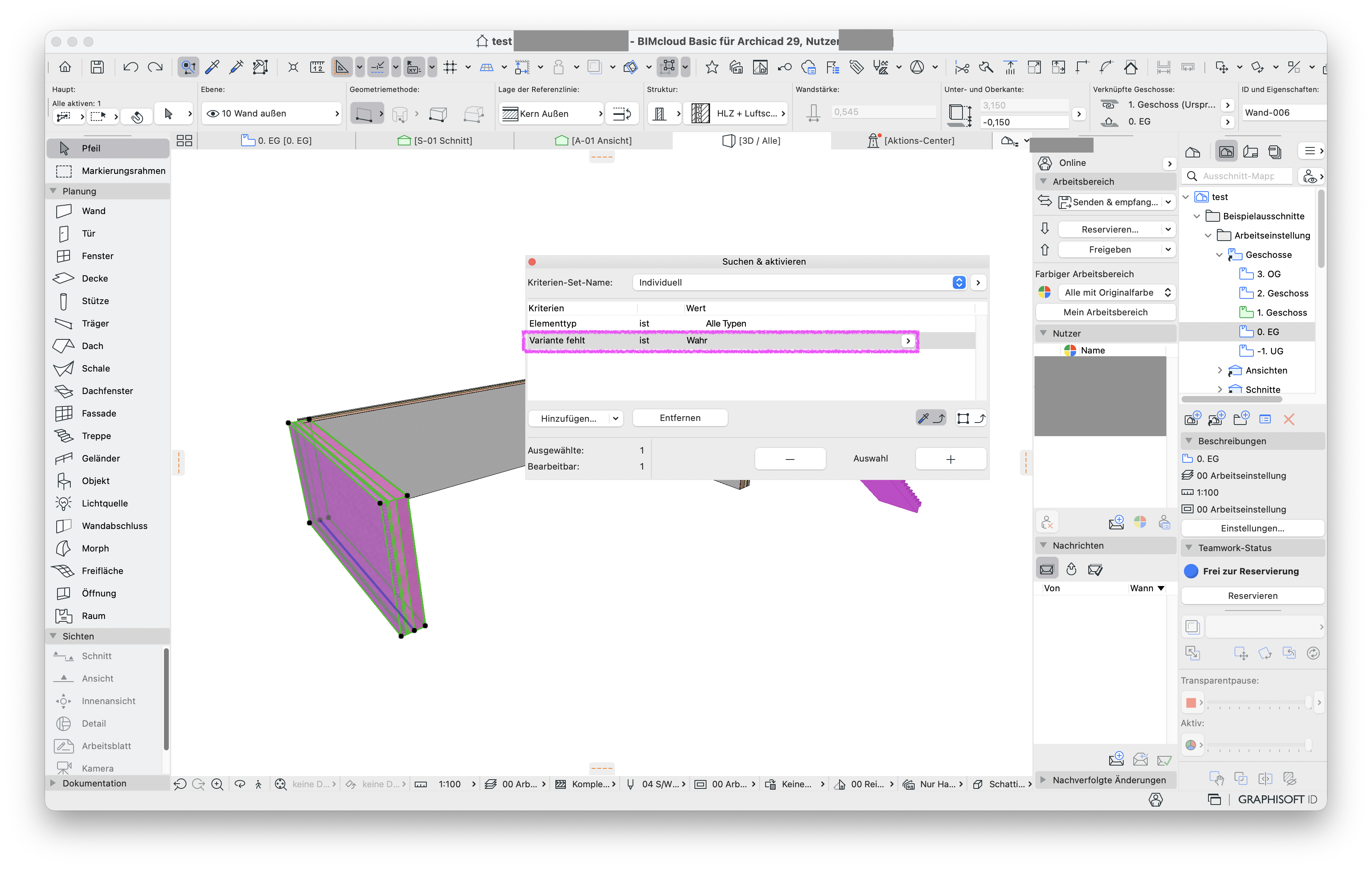

3D‑Fenster mit hervorgehobenen pinken Wandelementen, davor ist der Dialog Suchen & aktivieren geöffnet in dem das Kriterien‑Set Individuell mit den Kriterien Elementtyp ist Alle Typen und Variante fehlt ist Wahr definiert ist um alle Elemente mit Varianten‑Status Fehlt zu selektieren.

Der Varianten-Status muss mit einer vorhandenen Variante ersetzt werden.

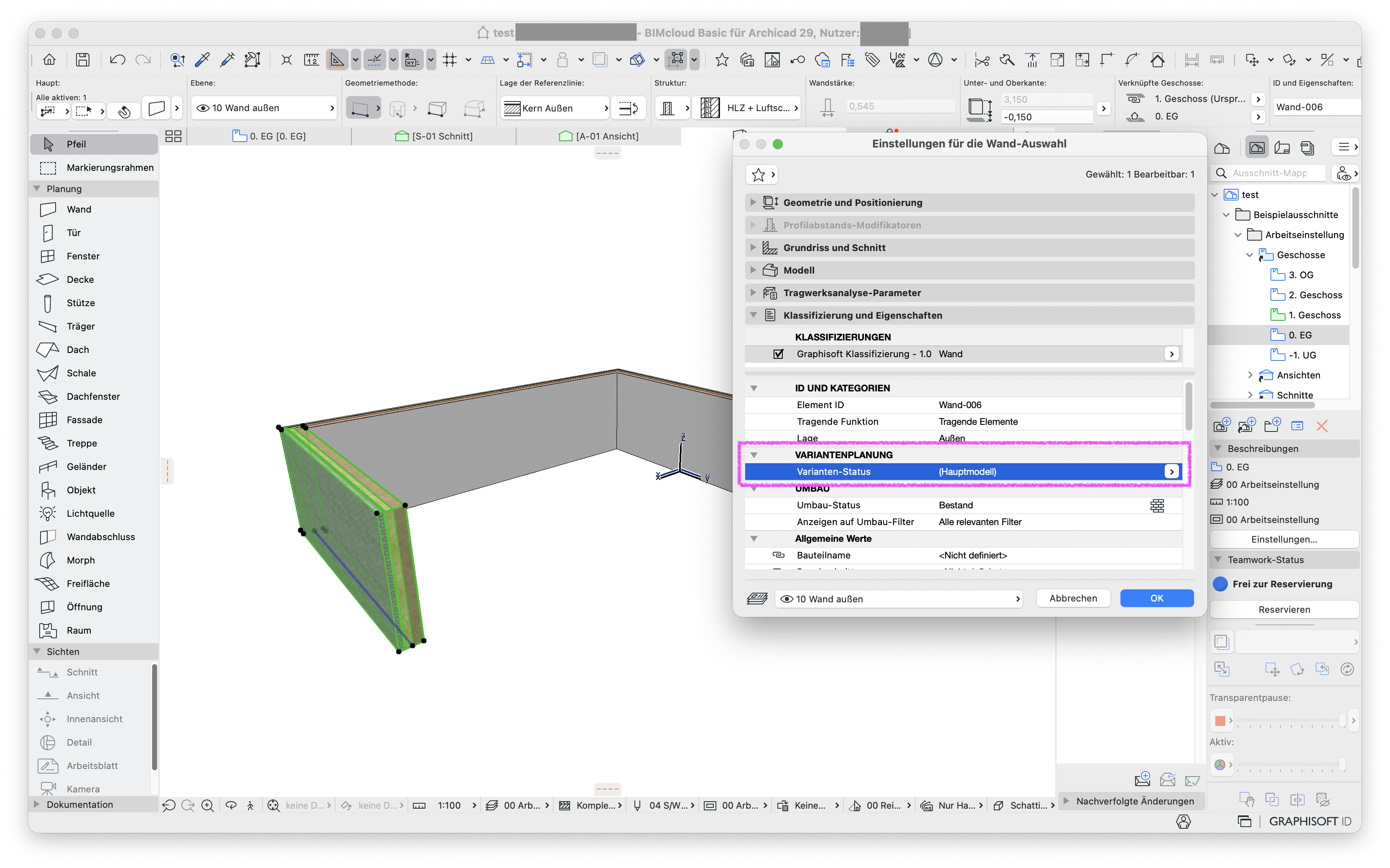

3D‑Ansicht mit einer markierten Wand, daneben ist der Dialog Einstellungen für die Wand‑Auswahl geöffnet in dem unter VARIANTENPLANUNG der Varianten‑Status der Wand auf (Hauptmodell) gesetzt ist wodurch sie wieder regulär dem Hauptmodell zugeordnet ist.

Hinweis:

Elemente mit fehlenden Varianten-Status verschneiden sich auch nicht mehr. Weitere Informationen bietet der Artikel Elemente verschneiden sich nicht mehr nach Löschen oder Übertragen einer Variante.

3. Treppen mit nicht angepassten Treppenparametern

Treppen werden zu ungültigen Elementen, wenn sich die obere verknüpfte Geschosshöhe ändert und die Treppenparameter so definiert sind, dass die Treppe sich nicht automatisch an die neue Geschosshöhe anpasst.

Die Geschosszuordnung und Treppeneinstellungen müssen dann manuell angepasst werden.

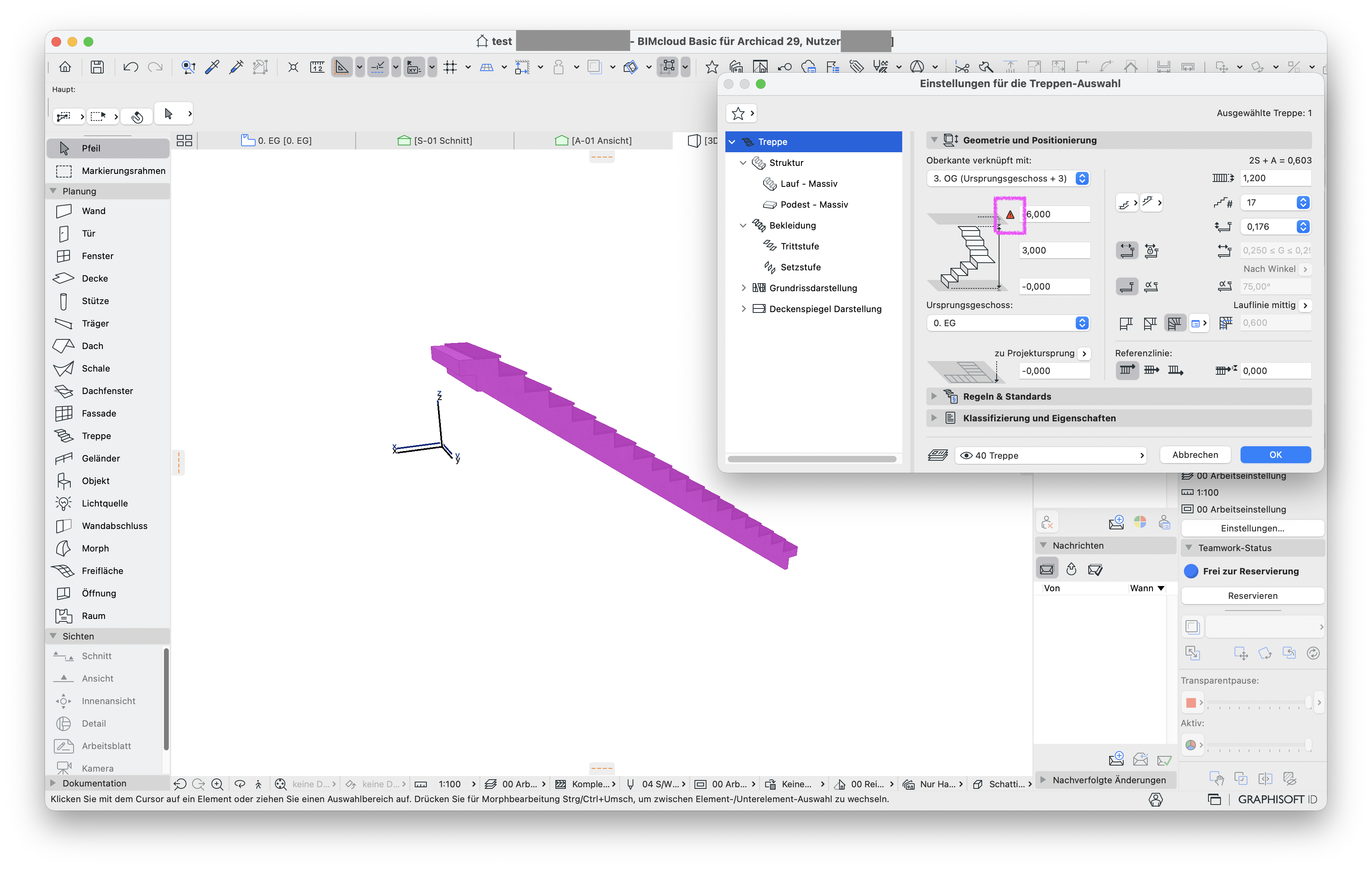

3D‑Ansicht mit einer pink hervorgehobenen Treppe, rechts ist der Dialog Einstellungen für die Treppen‑Auswahl geöffnet in dem unter Geometrie und Positionierung die Oberkante verknüpft mit einem oberen Geschoss eingestellt ist und der numerische Höhenwert der Oberkante bearbeitet werden kann, sowie roten Warndreieck bei der verknüpften Oberkante

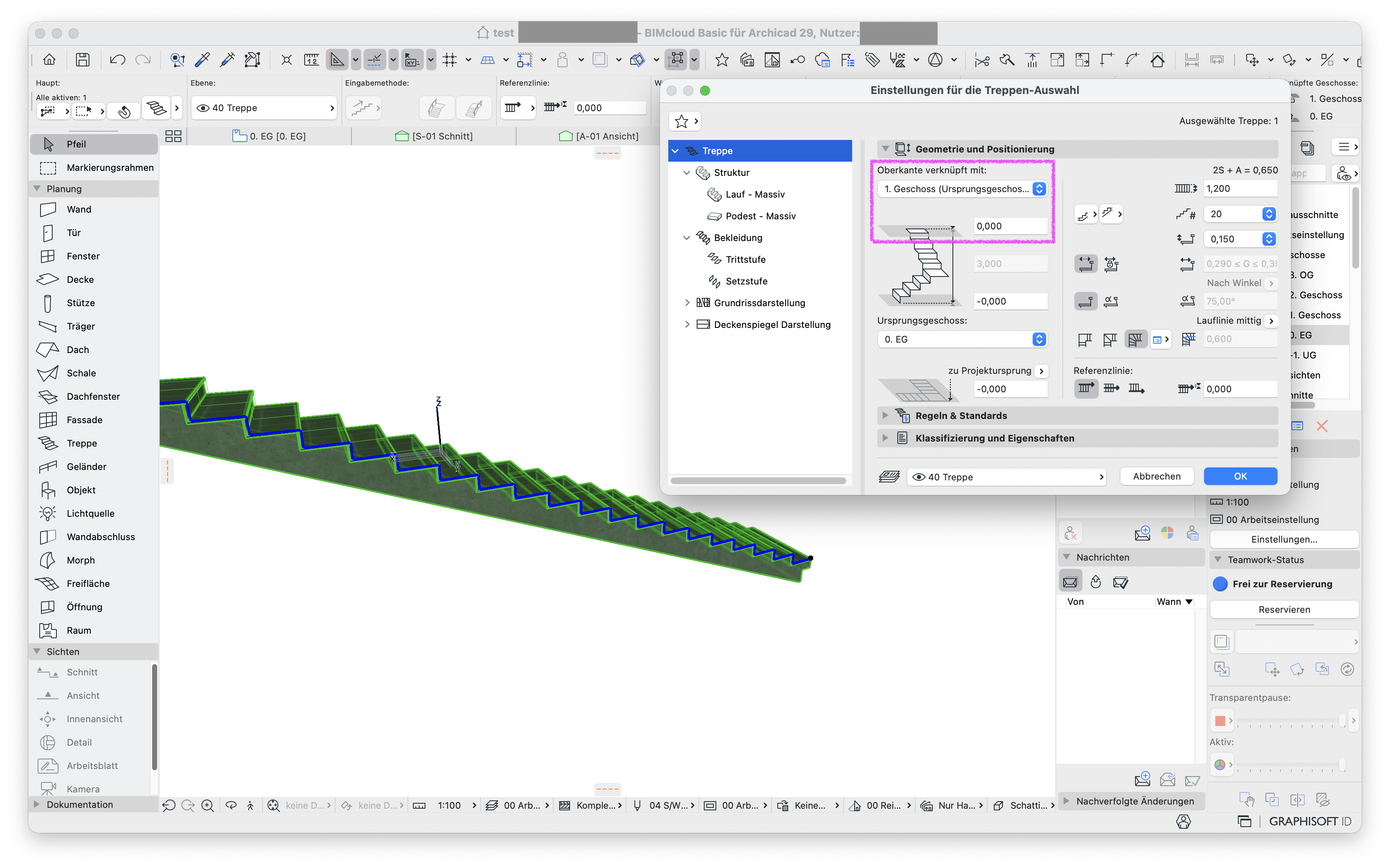

3D‑Ansicht mit einer grün markierten Treppe, im Dialog Einstellungen für die Treppen‑Auswahl ist unter Geometrie und Positionierung die Oberkante verknüpft mit 1. Geschoss (Ursprungsgeschoss …) und der Höhenwert 0,000 eingestellt sodass die Treppe korrekt an das erste Geschoss angebunden ist.

4. Altsystemverschneidung

Bestimmte Konstruktionselemente, z. B. Träger und Stützen, können im Projekt durch die aktive Option Alte Verschneidung und Oberflächenmethode für Modellelemente benutzen unter Optionen > Projektpräferenzen > Altsystem... zu ungültigen Elementen in der Datei führen.

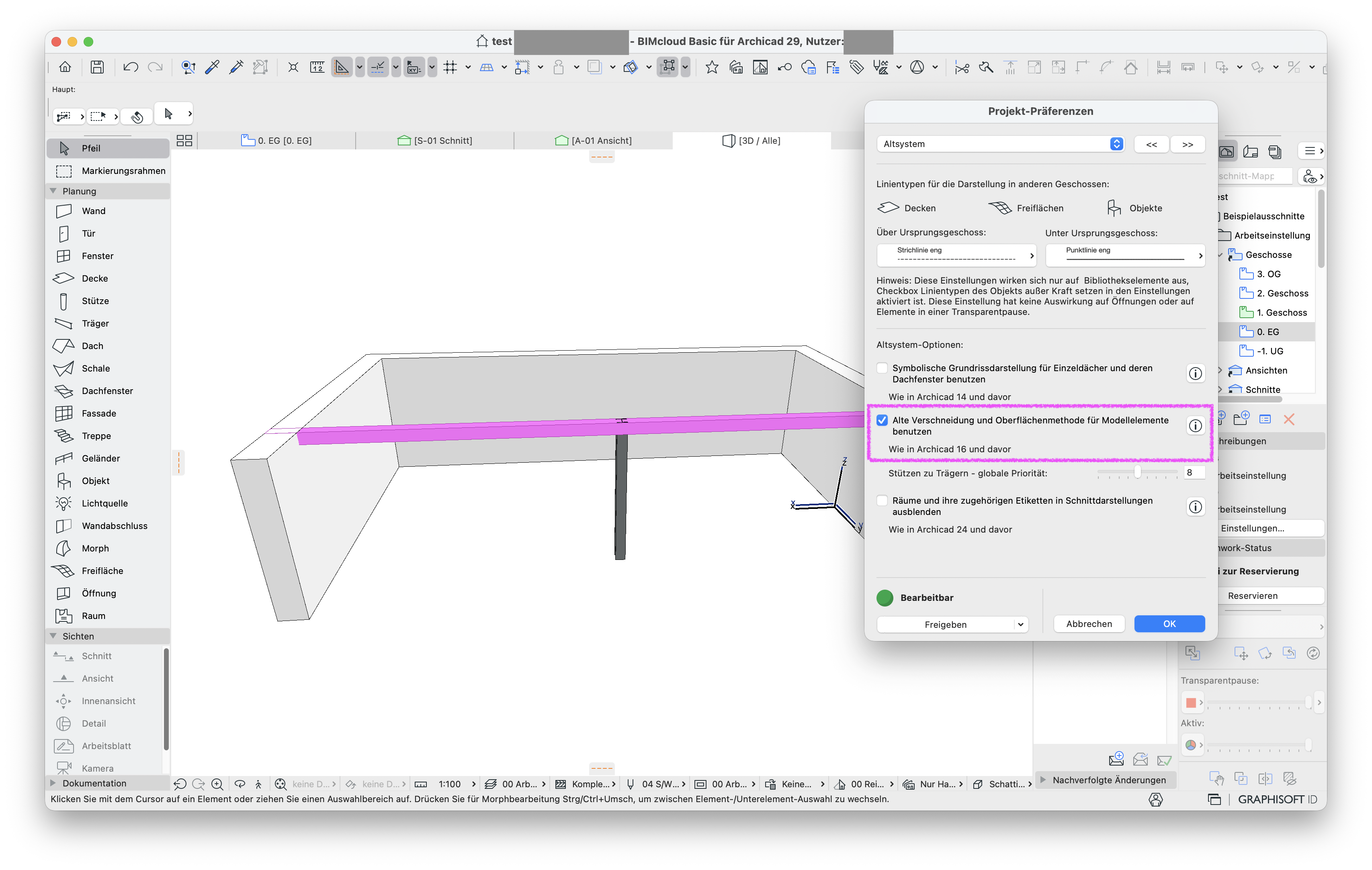

3D‑Ansicht mit Wänden und einem pink hervorgehobenen Träger, rechts ist der Dialog Projekt‑Präferenzen geöffnet in dem unter Altsystem‑Optionen die Option Alte Verschneidung und Oberflächenmethode für Modellelemente benutzen (Wie in Archicad 16 und davor) aktiviert ist wodurch die Darstellung und Verschneidung des Trägers nach älteren Regeln erfolgt.

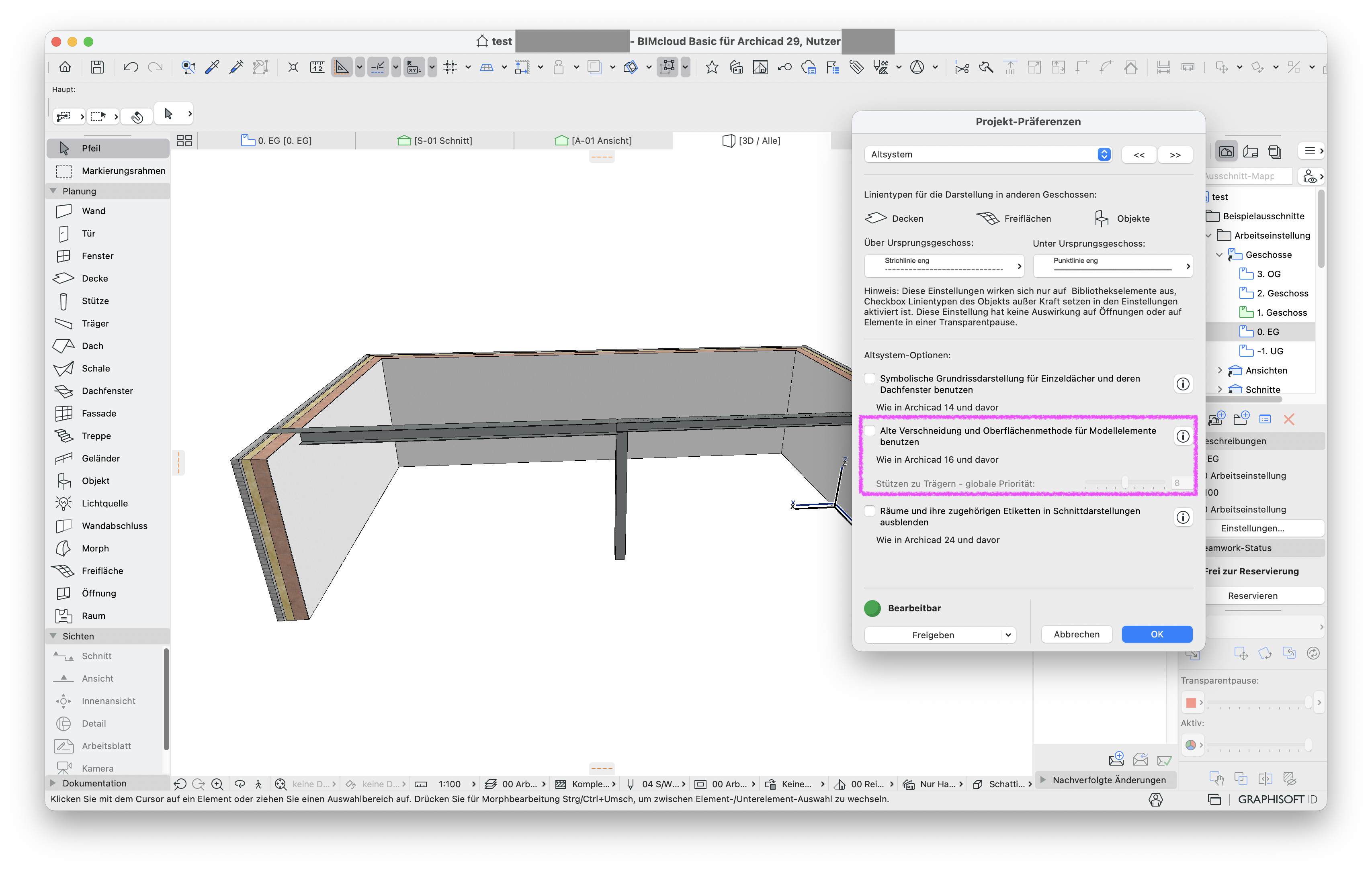

3D‑Ansicht mit einem modellierten Raum aus Wänden und Trägern, im rechts eingeblendeten Dialog Projekt‑Präferenzen ist weiterhin die Altsystem‑Option Alte Verschneidung und Oberflächenmethode für Modellelemente benutzen (Wie in Archicad 16 und davor) hervorgehoben, die die Schnitt‑ und Oberflächendarstellung der Bauteile steuert. Die Option ist jedoch jetzt deaktiviert.

Wenn die Altystem-Option aktiv ist, werden bestimmte Geometrien – z. B. auf Grundlage neuer Werkzeugfunktionen wie die Segmentierung – in Archicad nicht unterstützt.
