Problemstellung

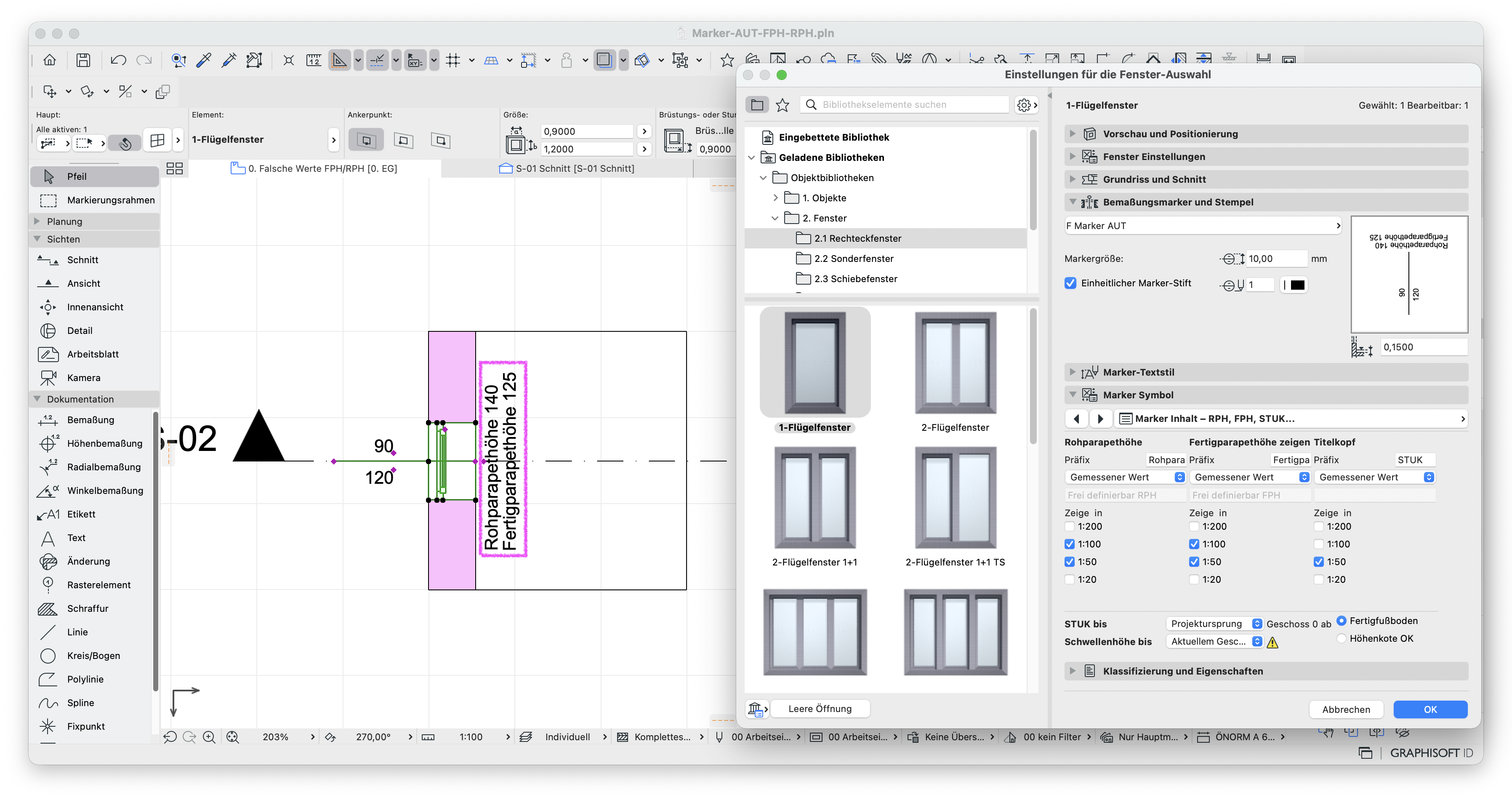

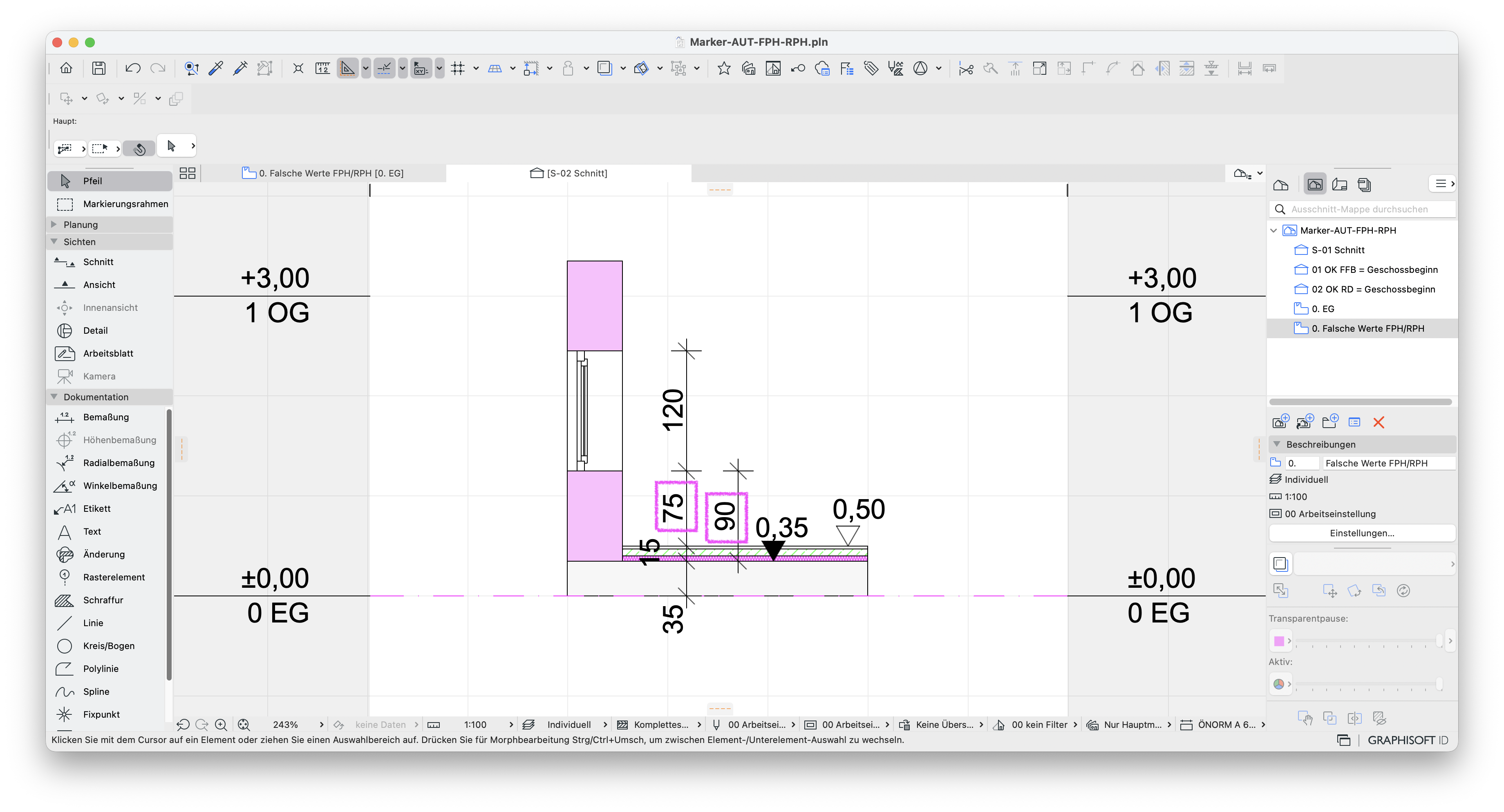

Die im F Marker AUT angezeigte Rohbauparapethöhe (RPH) und Fertigparapethöhe (FPH) zeigen falsche Werte an.
Troubleshooting
Modellierung prüfen
Der Marker übernimmt seine Höhenwerte nicht automatisch aus angrenzenden Bauteilen, sondern ausschließlich aus dem definierten Höhenbezug in den Fenster-Einstellungen und ist abhängig von der Modellierung. Es empfiehlt sich deswegen, in Archicad nach der Modellierungsrichtlinie zu modellieren.

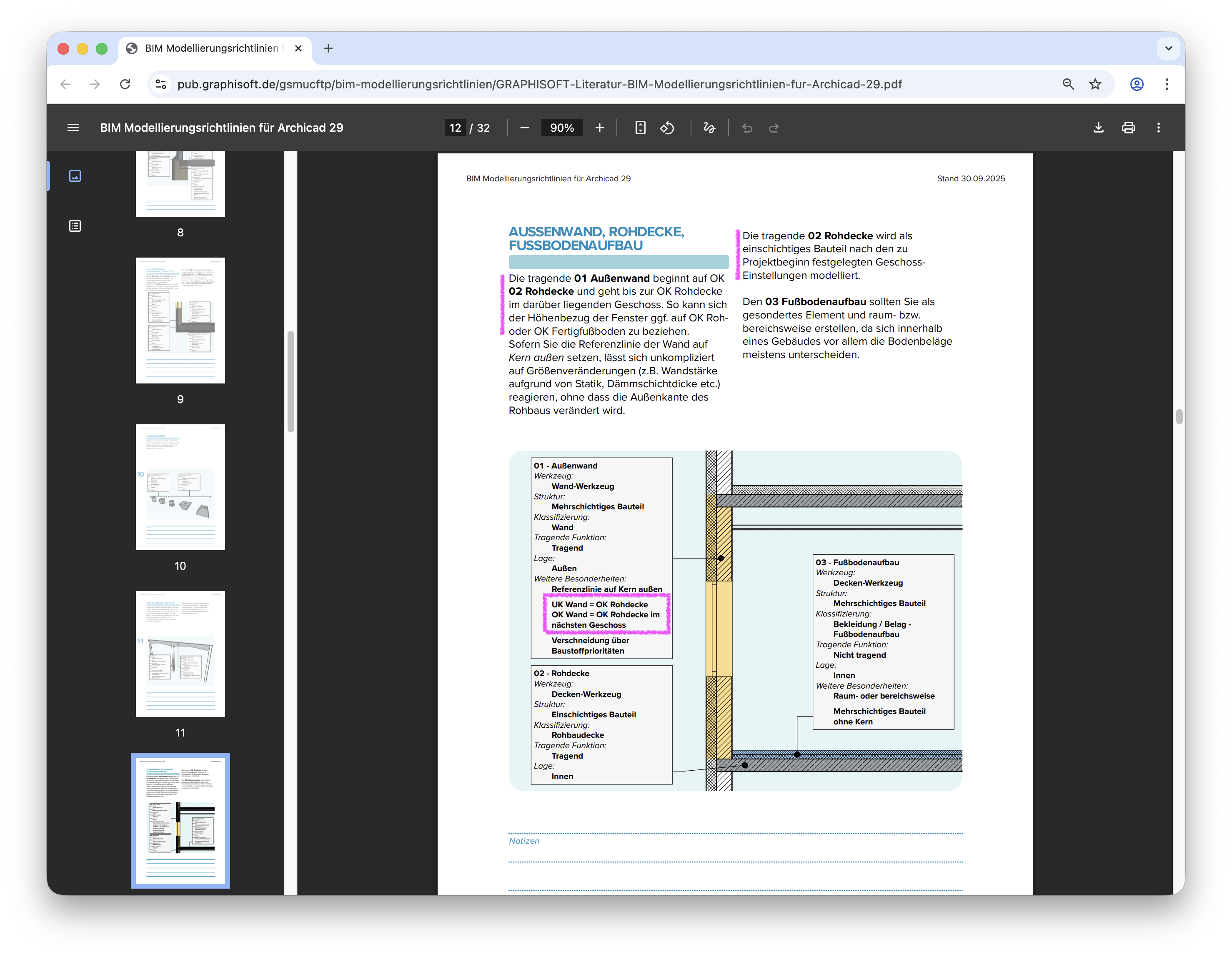

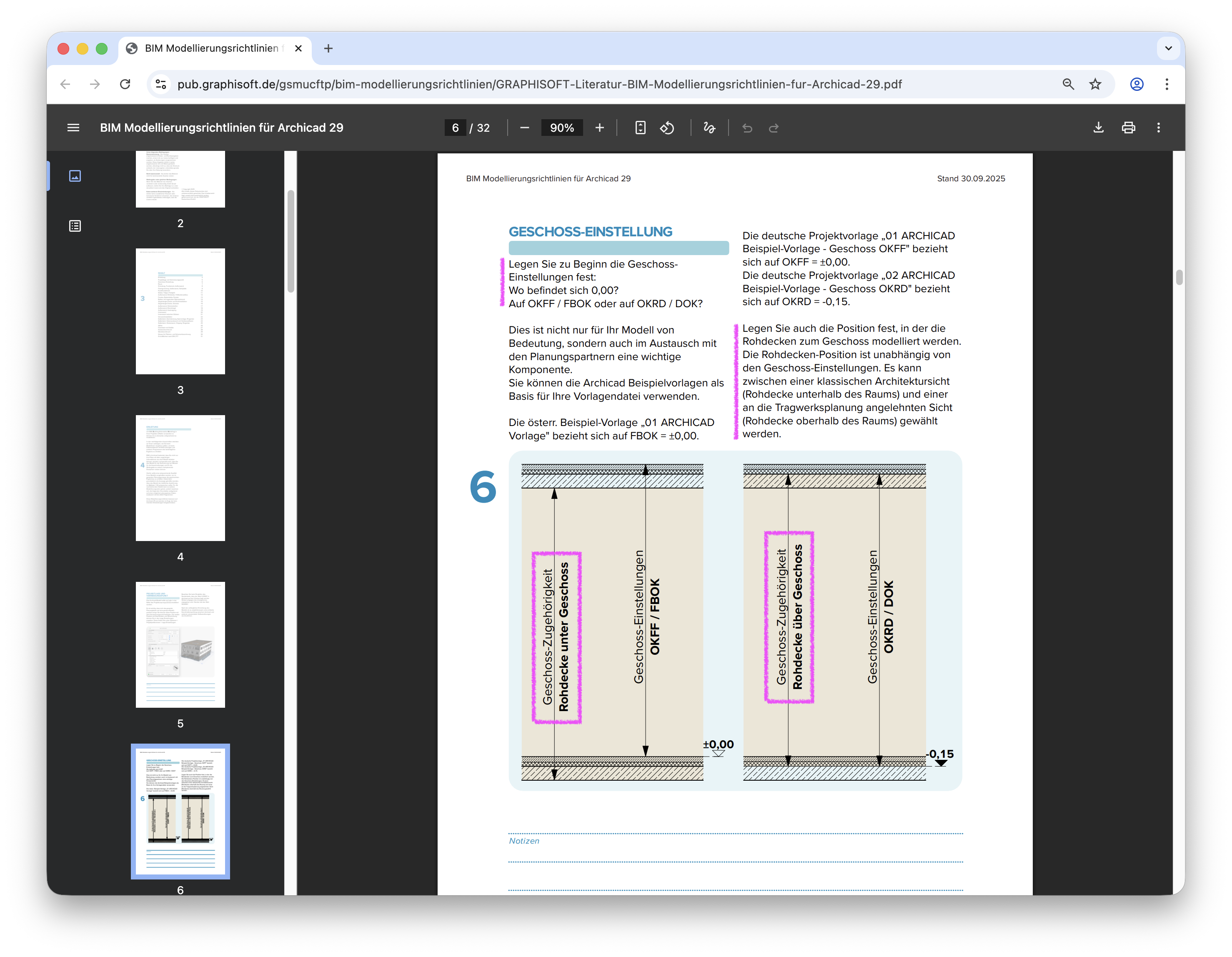

Für die korrekte Wiedergabe von RPH und FPH im Grundriss sind die Seiten 6 und 12 relevant:

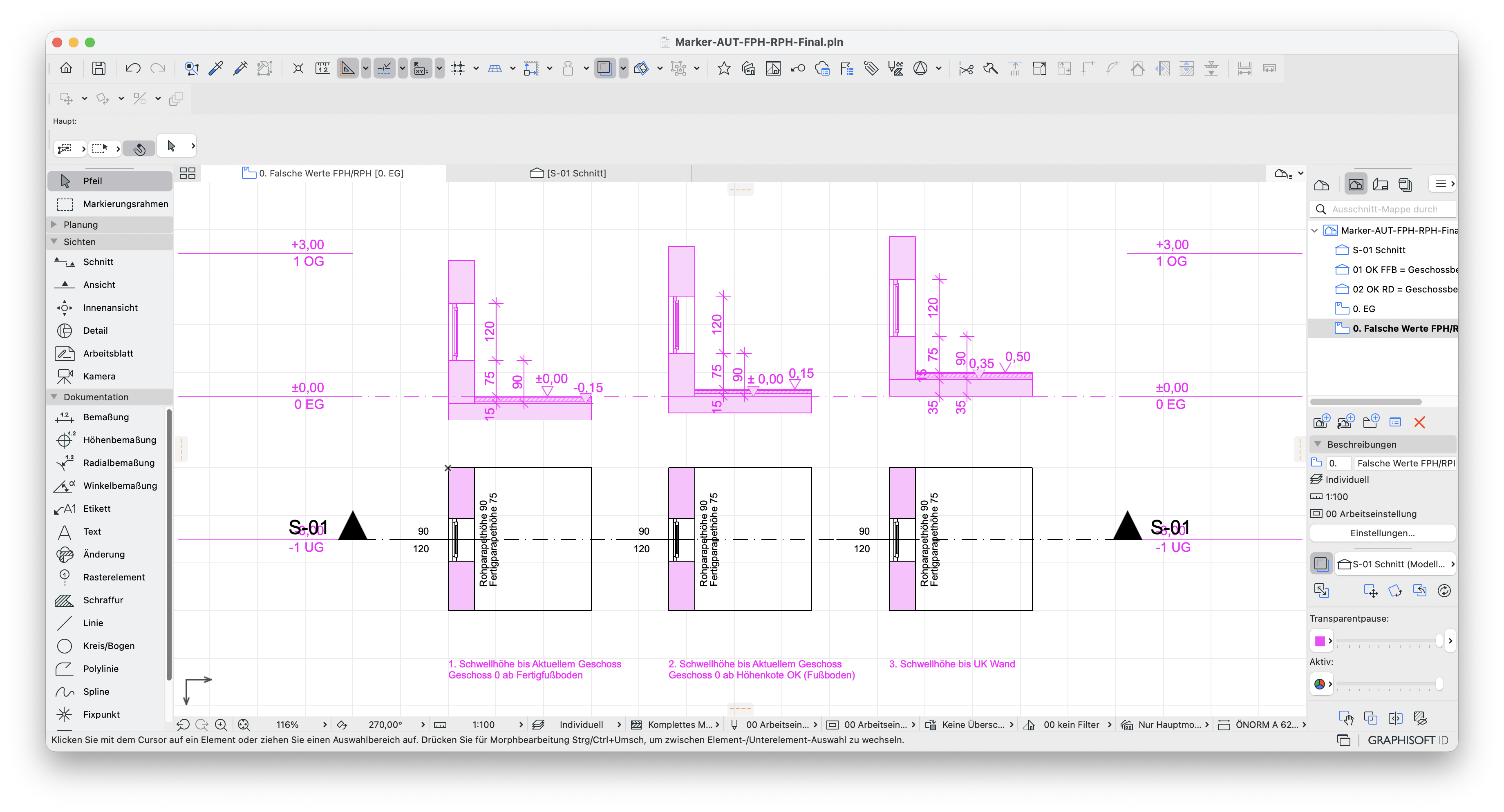

Abhängig von der festgelegten Geschossstruktur gibt es die folgenden Möglichkeiten, die in den aufklappbaren Punkten genauer beschrieben sind:
1. Schwellhöhe bis Aktuellem Geschoss mit Geschoss 0 ab Fertigfußboden
Entspricht die Oberkante Fertigfußboden dem Geschossbeginn, da die Rohdecke unter dem Geschoss positioniert ist – wie in der Modellierungsrichtlinie auf Seite 6 beschrieben – müssen die folgenden Einstellungen in Archicad für RPH und FPH getroffen werden:

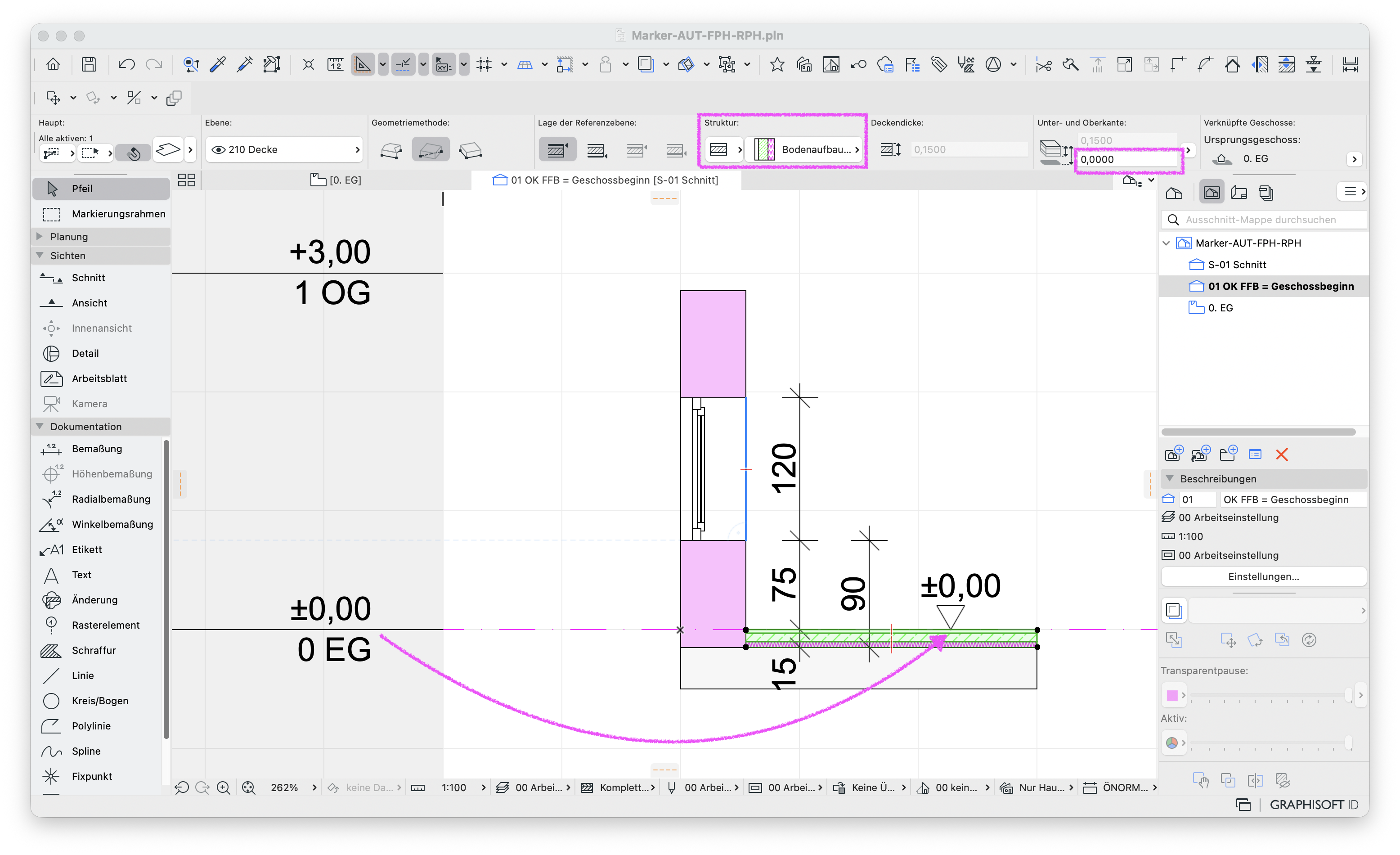

- Betroffenes Fenster bzw. Tür auswählen.
- Mit cmd+T bzw. strg+T die Einstellungen für die Fenster-Auswahl öffnen.

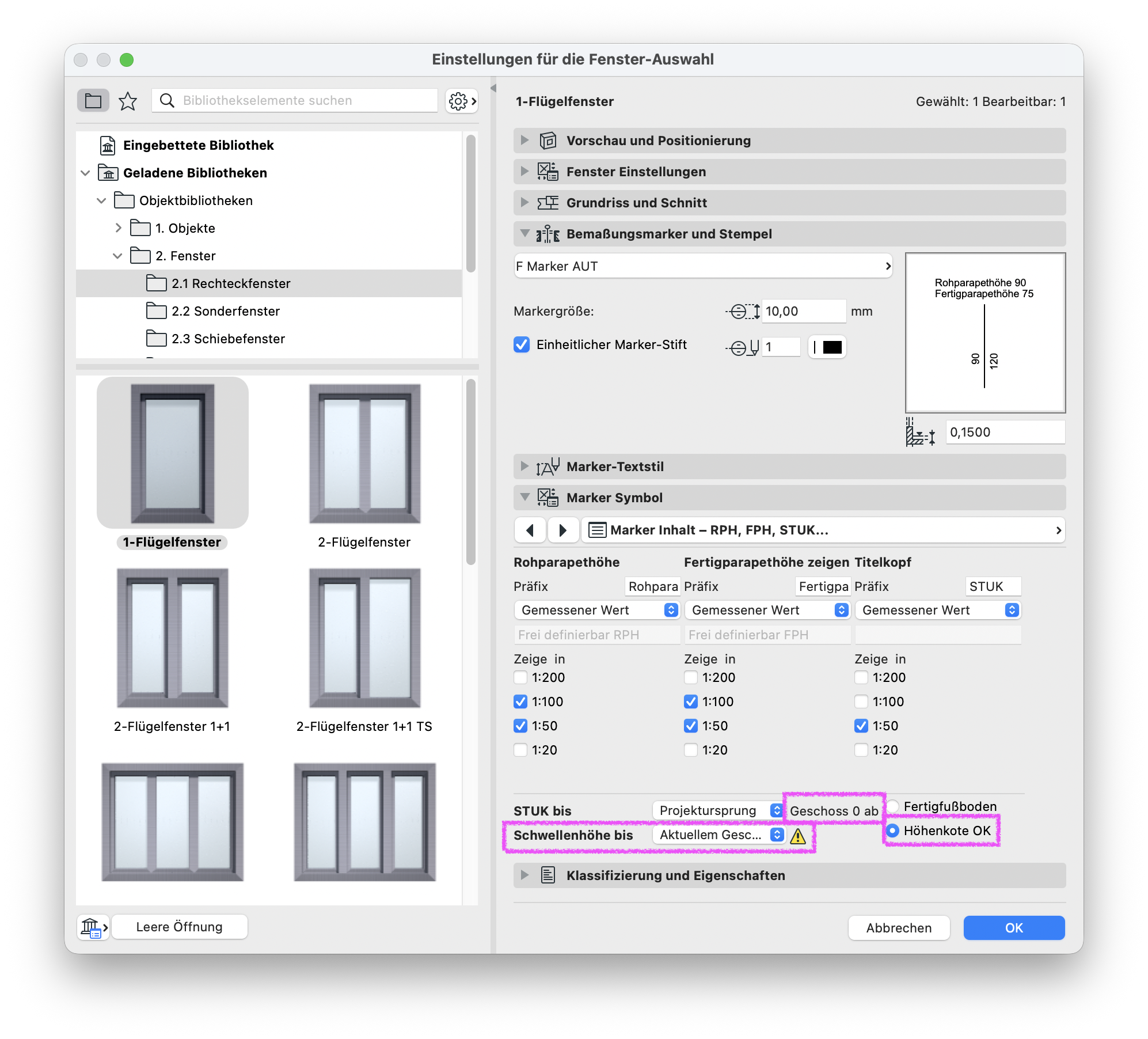

- Im Reiter Bemaßungsmarker und Stempel den Höhenwert des Fußbodenaufbaus unter Stärke Bodenaufbau eintragen.
Hinweis:
Es dürfen keine negativen Werte festgelegt werden. - Im Reiter Marker Symbol muss unter Marker Inhalt - RPH, FPH, STUK... für den F Marker AUT die folgenden Optionen festgelegt werden:
- Schwellhöhe bis Aktuellem Geschoss
- Geschoss 0 ab Fertigfußboden
- Außerdem muss die Modellierung die folgenden Punkte erfüllen:

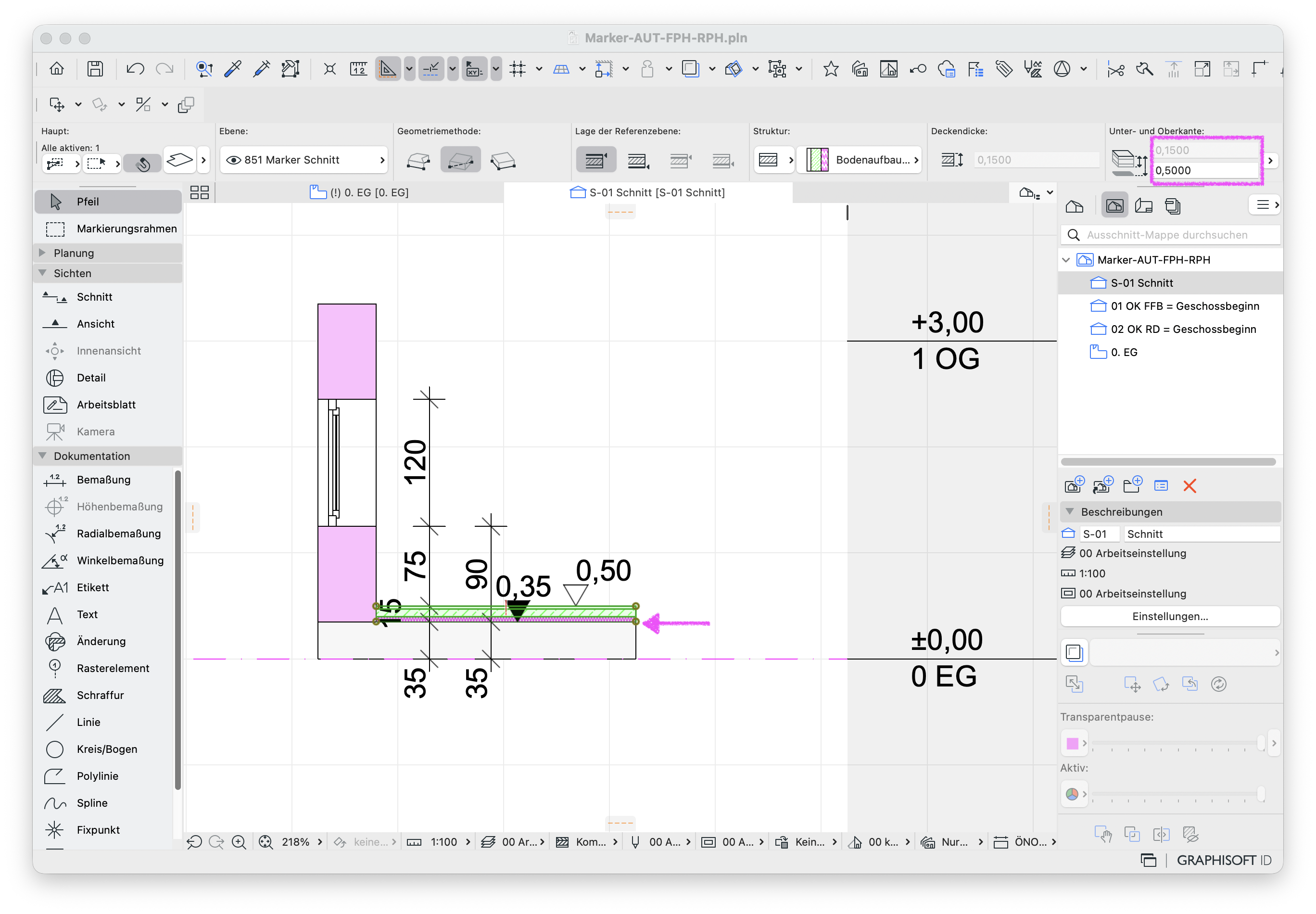

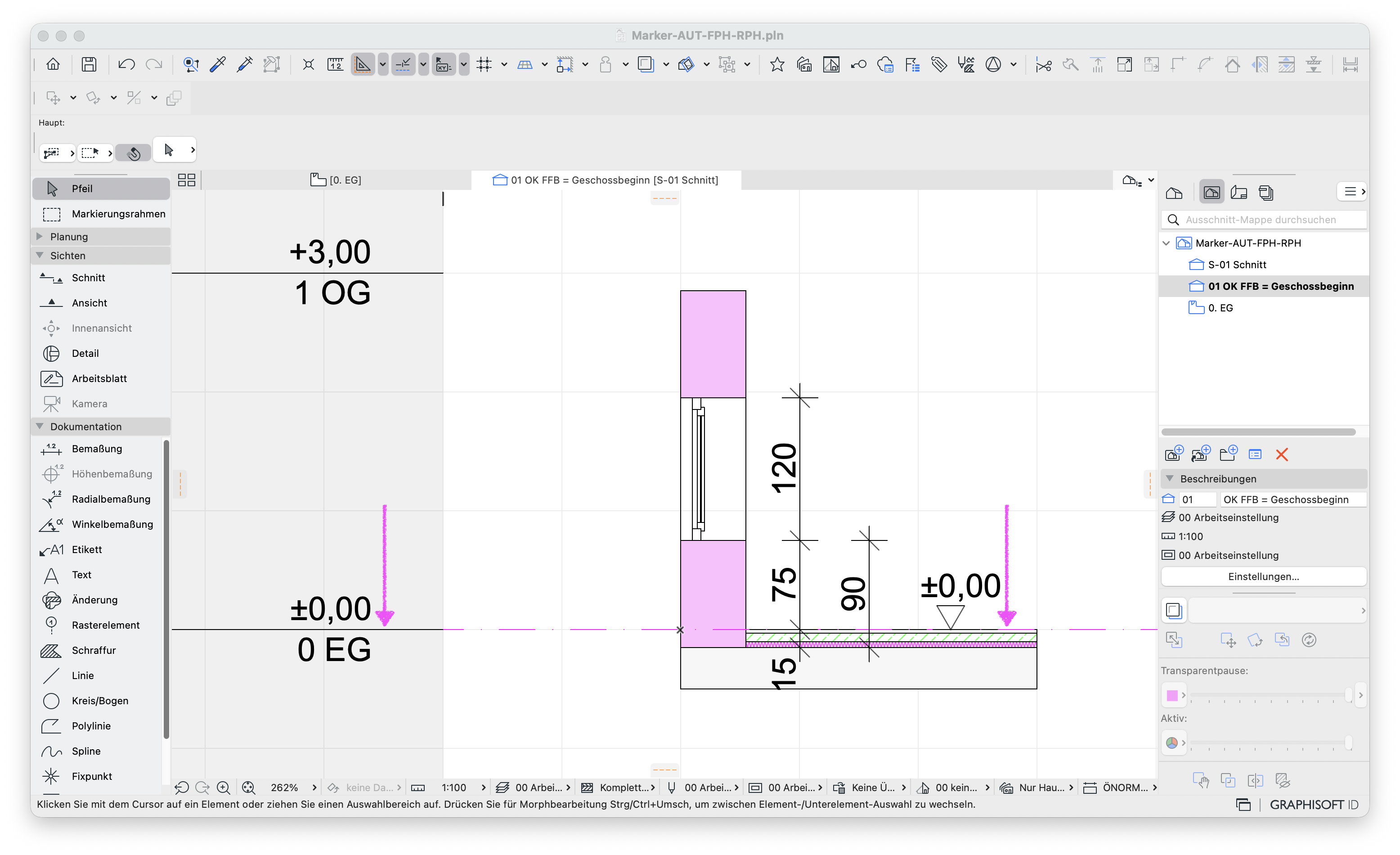

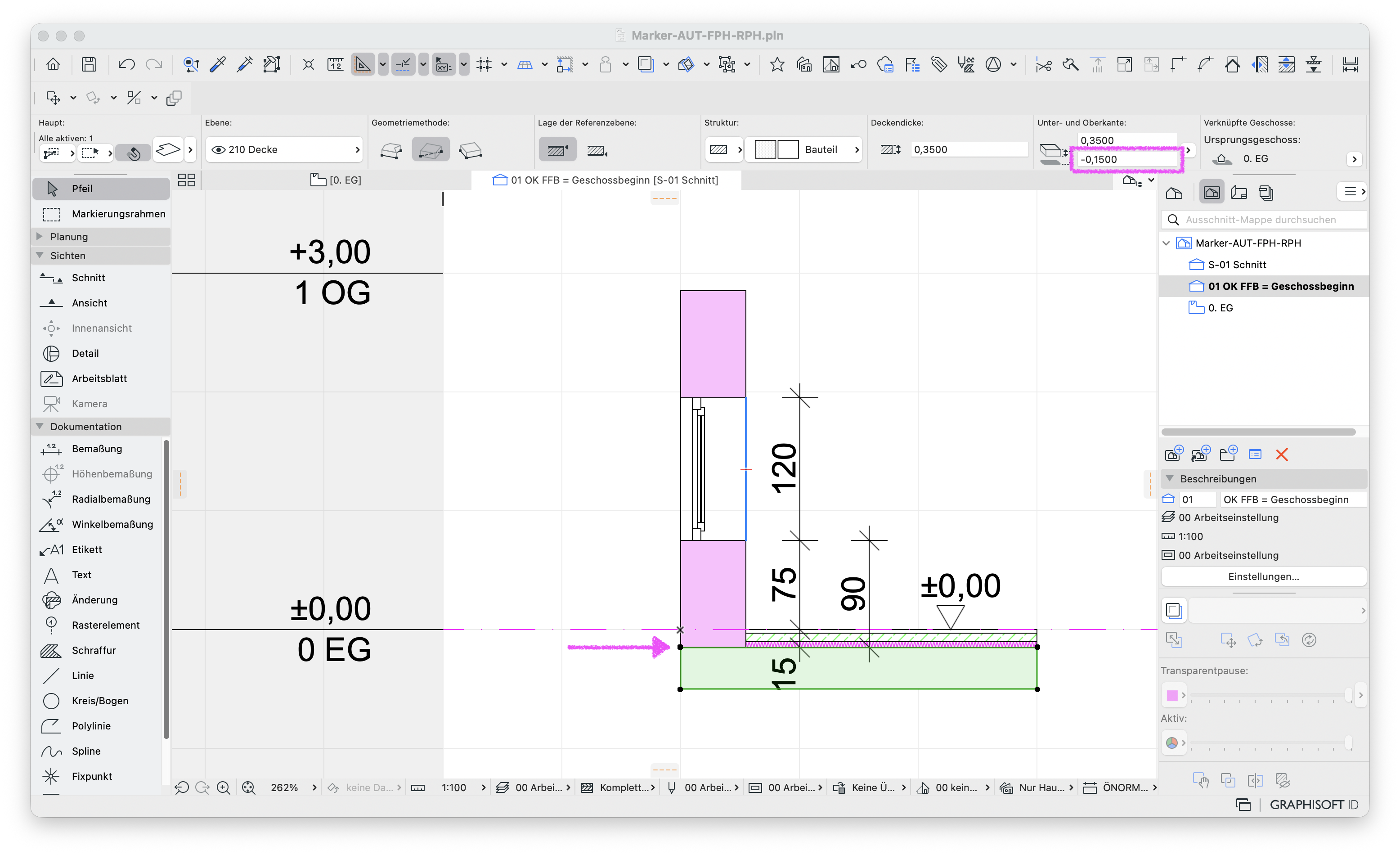

- Die Oberkante der mehrschichtigen Decke für den Fertigfußboden liegt auf den Geschossbeginn:

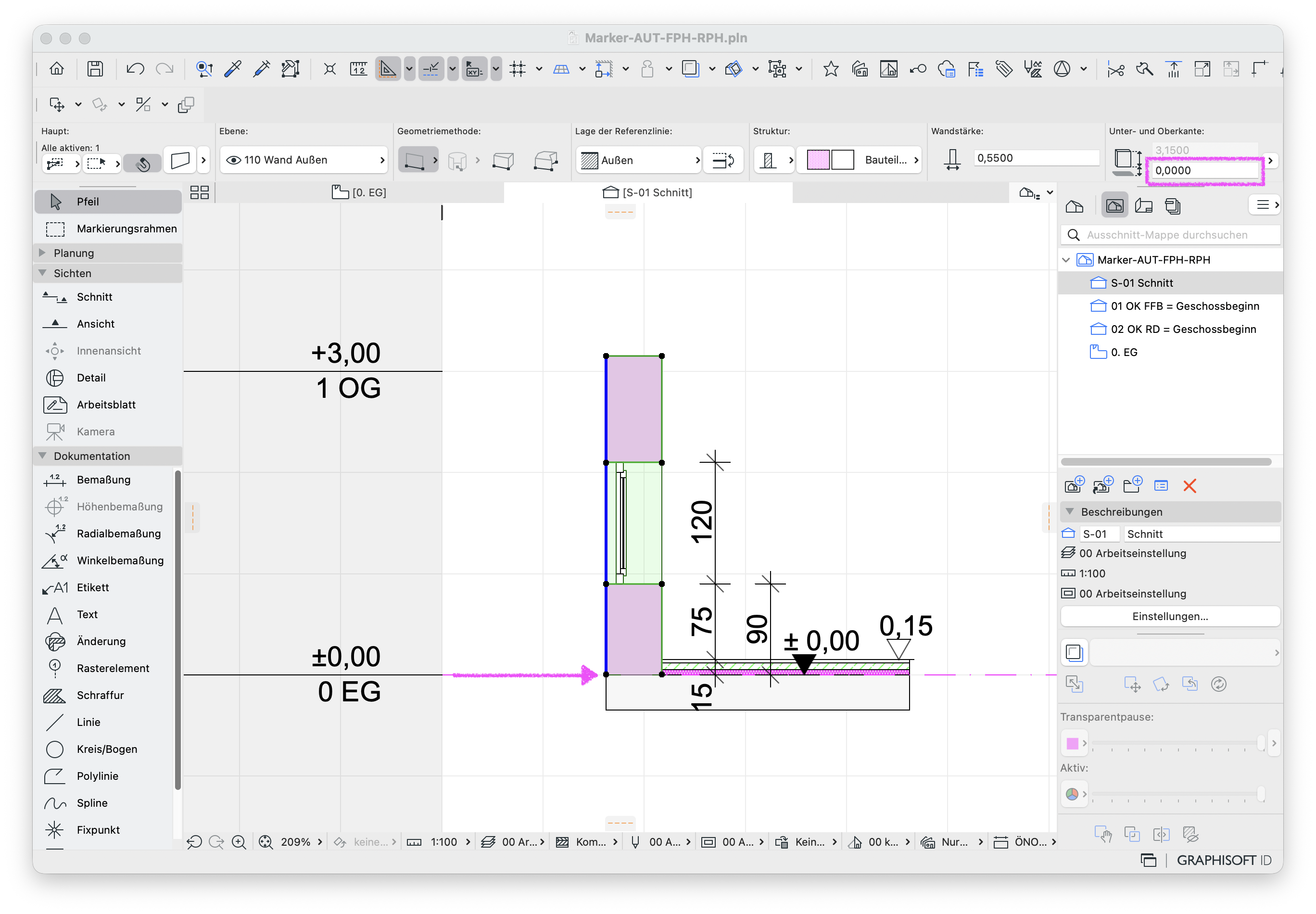

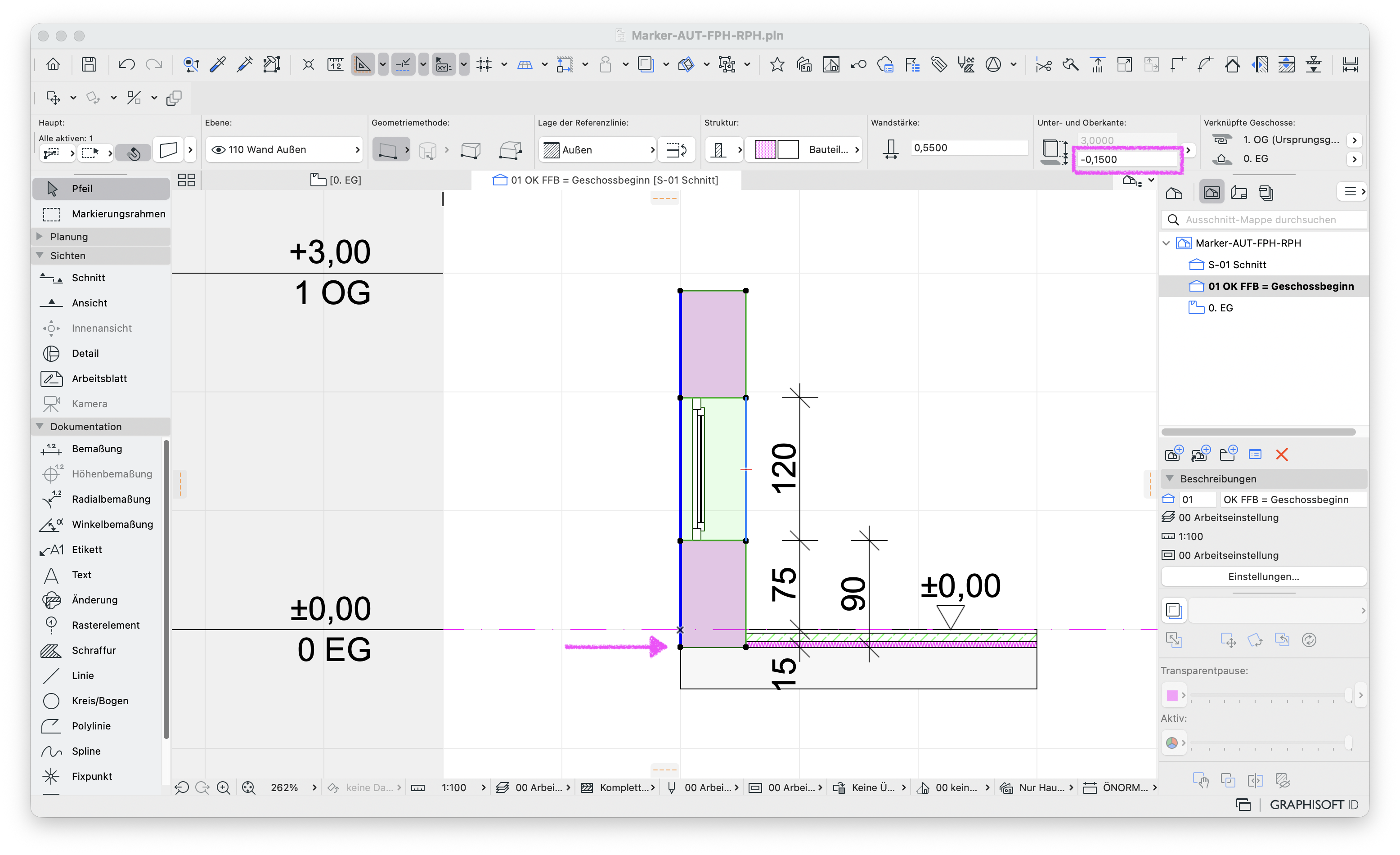

- Die Unterkante der Wand und die Oberkante der Rohbaudecke sind auf gleicher Höhe und beginnen unter der mehrschichtigen Decke für den Fertigfußboden.

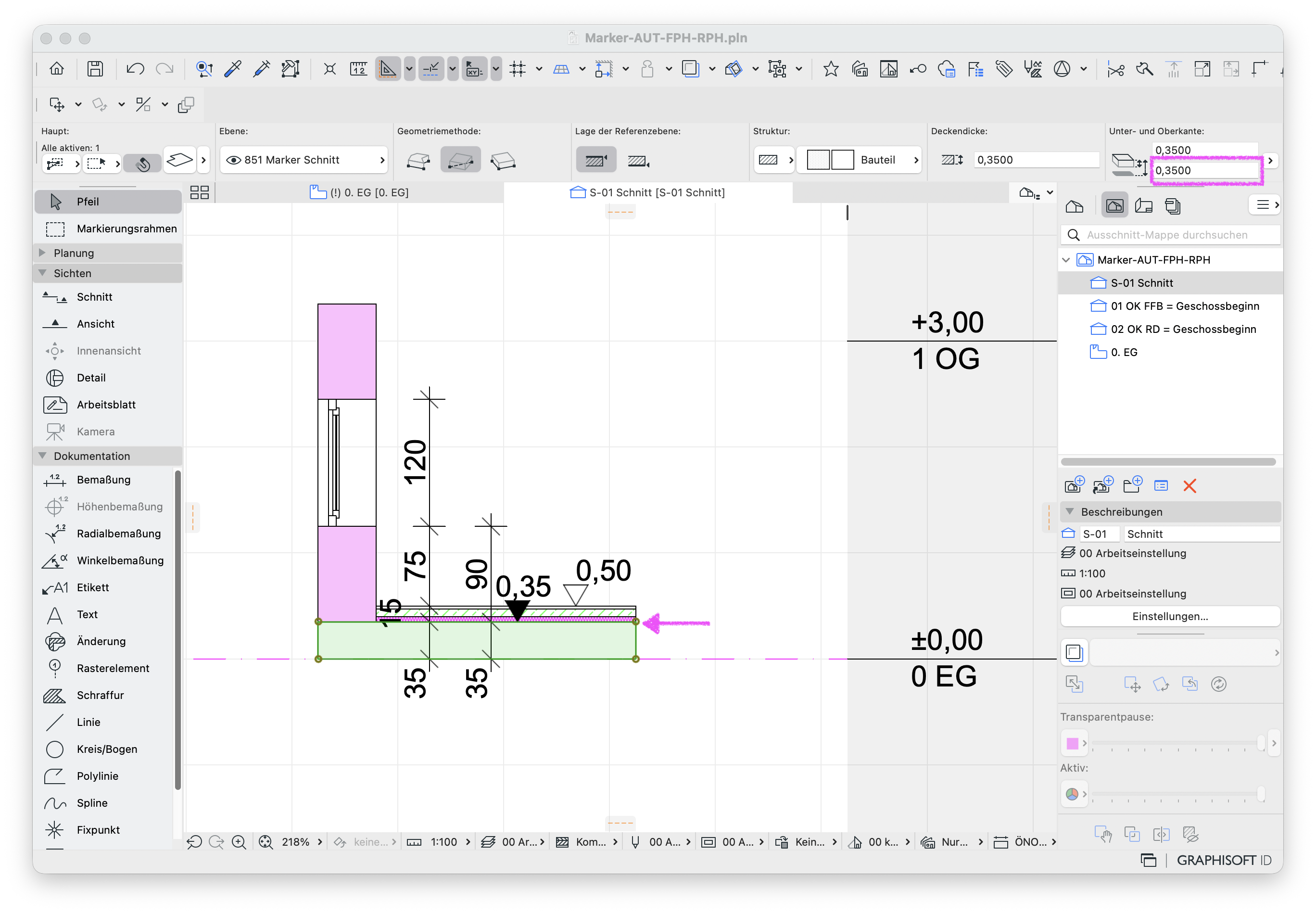

- Die Oberkante der mehrschichtigen Decke für den Fertigfußboden liegt auf den Geschossbeginn:

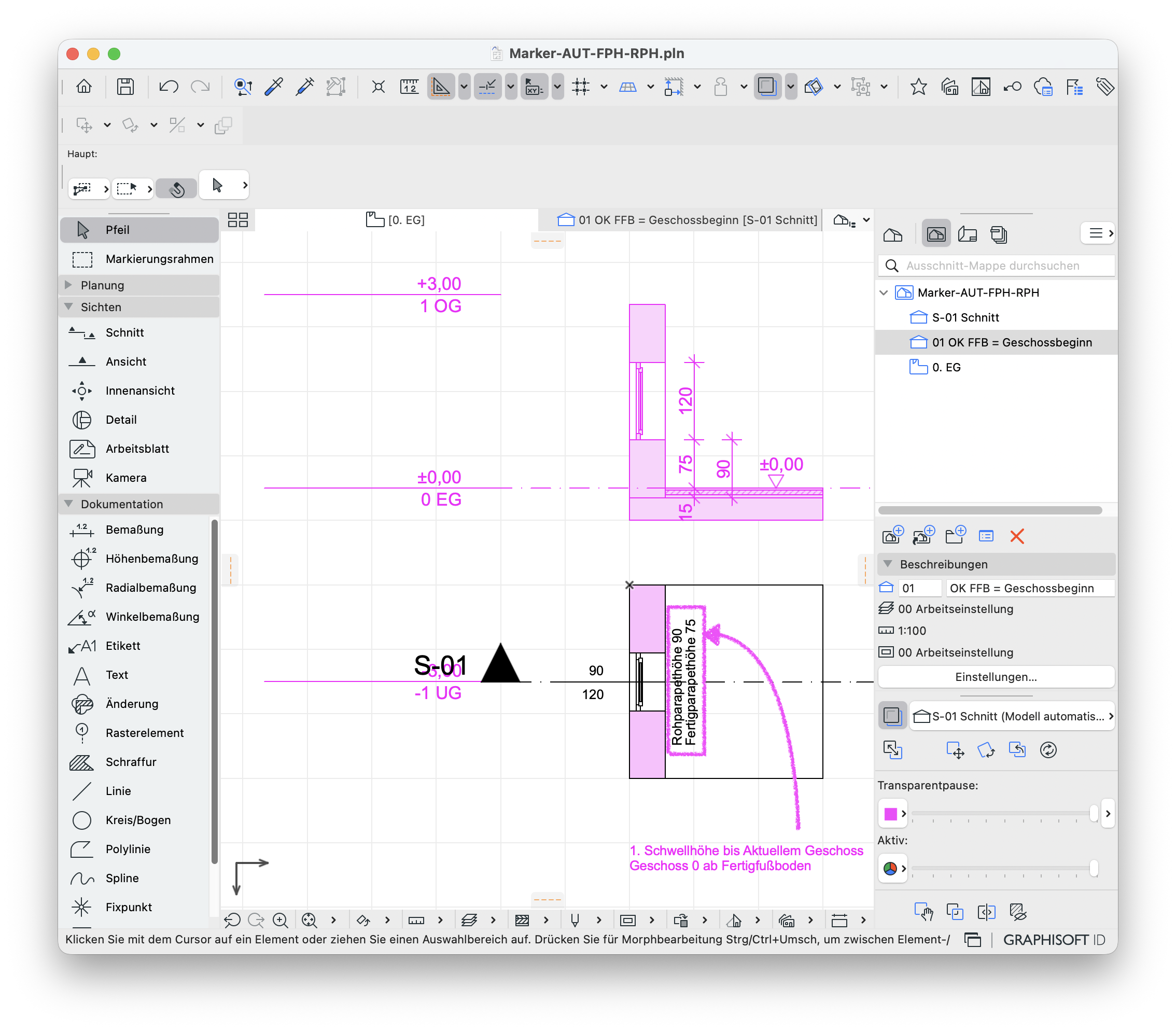

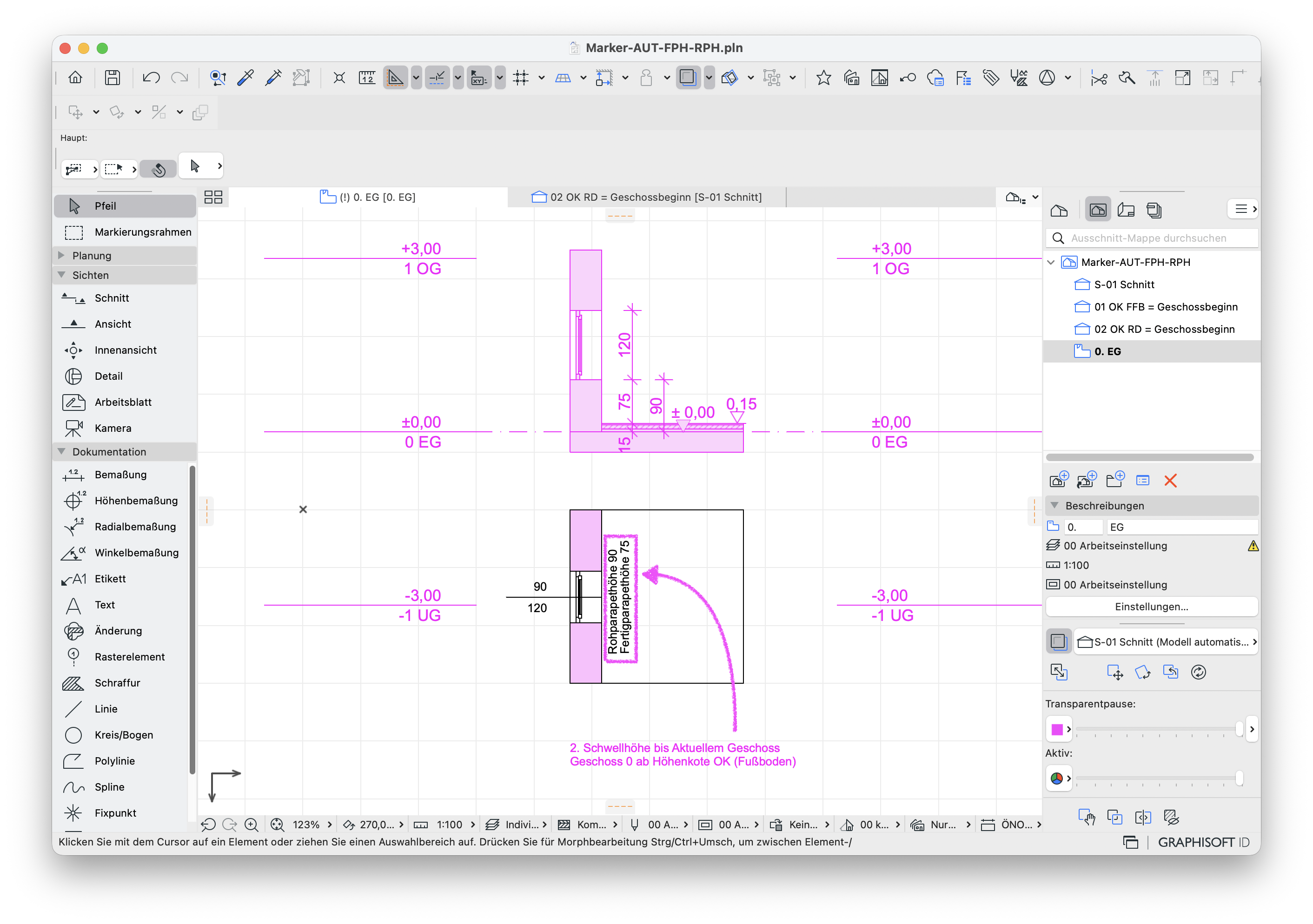

Dadurch kann im Grundriss sowohl die Roh- als auch die Fertigparapethöhen entsprechend wiedergegeben werden:
2. Schwellhöhe bis Aktuellem Geschoss mit Geschoss 0 ab Höhenkote OK (Fußboden)
Entspricht die Oberkante Rohdecke dem Geschossbeginn, da die Rohdecke über dem Geschoss positioniert ist – wie in der Modellierungsrichtlinie auf Seite 6 beschrieben – müssen die folgenden Einstellungen in Archicad für RPH und FPH getroffen werden:
- Betroffenes Fenster bzw. Tür auswählen.
- Mit cmd+T bzw. strg+T die Einstellungen für die Fenster-Auswahl öffnen.
- Im Reiter Bemaßungsmarker und Stempel den Höhenwert des Fußbodenaufbaus unter Stärke Bodenaufbau eintragen.
Hinweis:
Es dürfen keine negativen Werte festgelegt werden. - Im Reiter Marker Symbol muss unter Marker Inhalt - RPH, FPH, STUK... für den F Marker AUT die folgenden Optionen festgelegt werden:
- Schwellhöhe bis Aktuellem Geschoss
-
Geschoss 0 ab Höhenkote OK (Fußboden)
Hinweis:

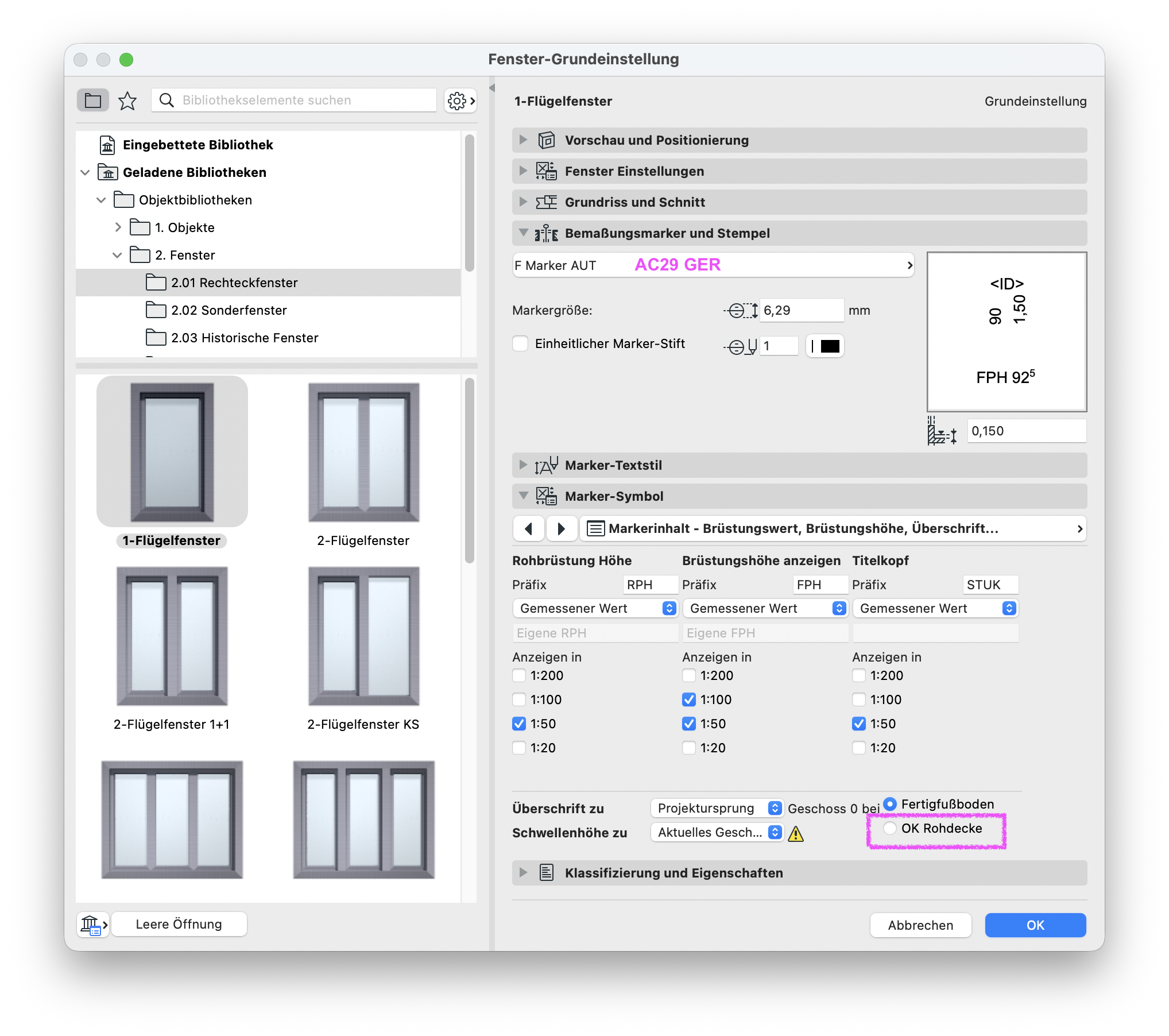

Diese Einstellung entspricht einem Geschossbezug ab der Rohdecke. Die Bezeichnung Höhenkote OK (Fußboden) wird in der Archicad AUT Version angezeigt. In der Archicad GER Version ist die gleiche Option mit OK Rohdecke definiert.
- Außerdem muss die Modellierung die folgenden Punkte erfüllen:

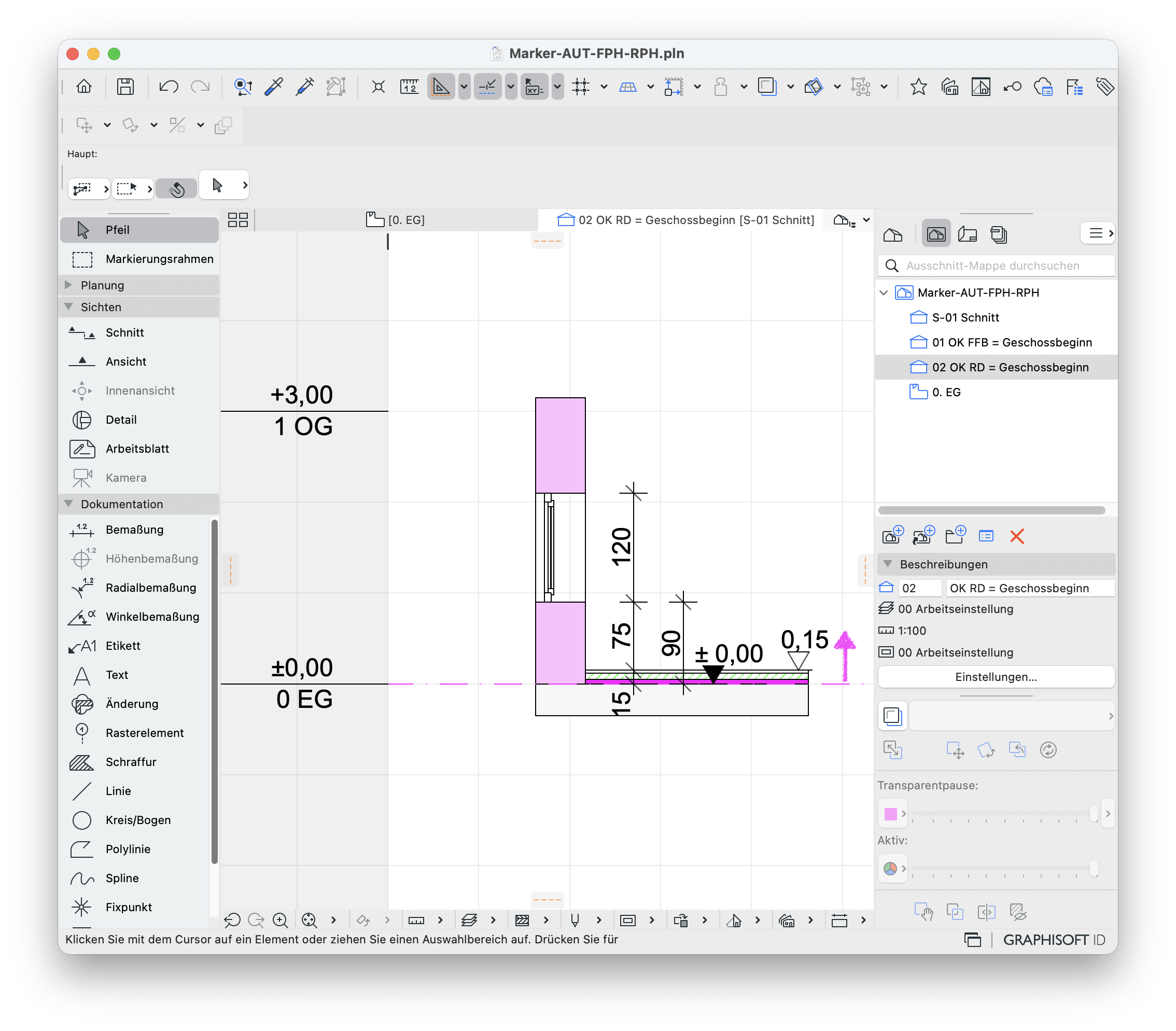

- Die Oberkante der Rohdecke liegt auf den Geschossbeginn:

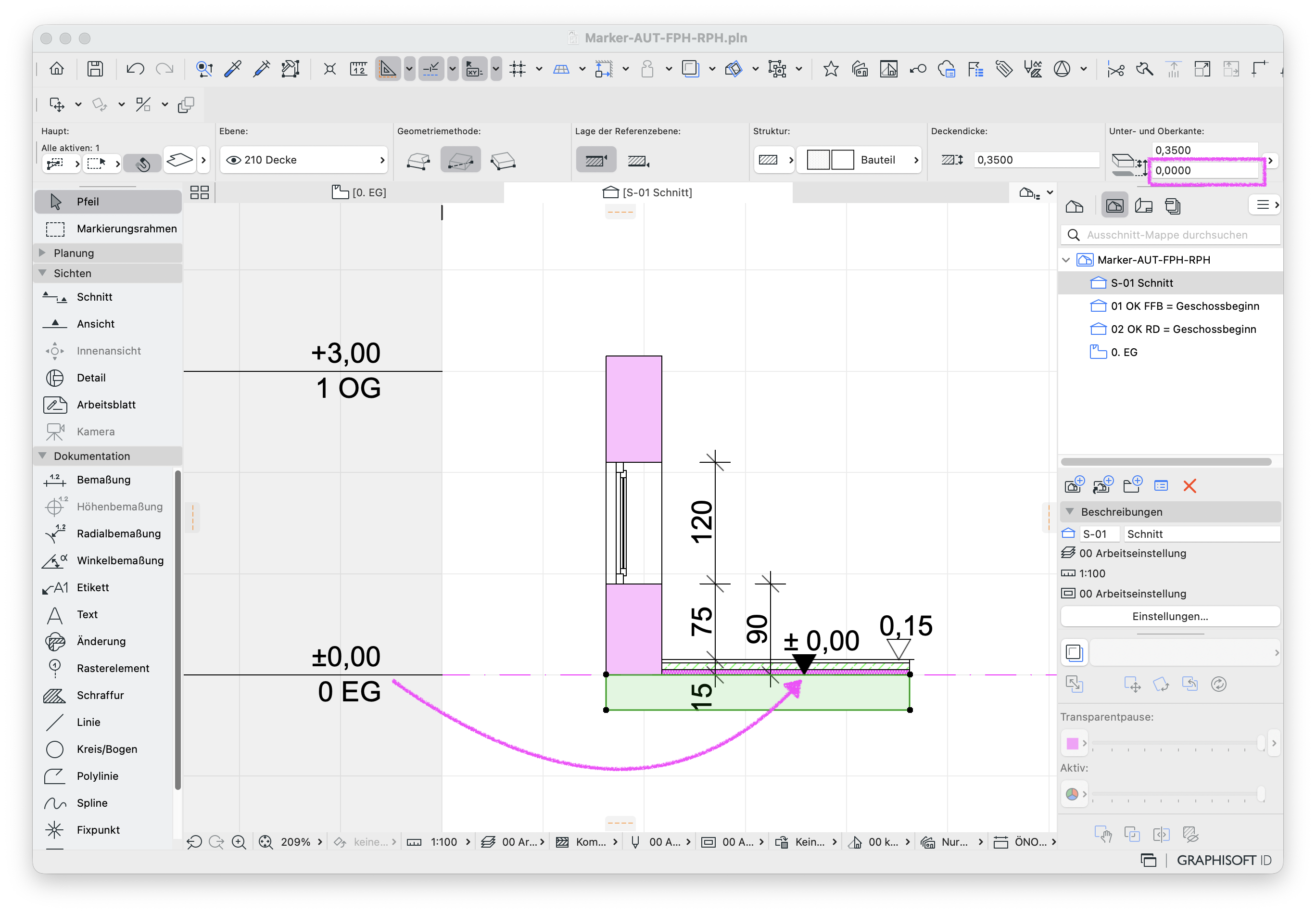

- Die Unterkante der Wand und die Oberkante der Rohbaudecke sind auf gleicher Höhe und liegen auf den Geschossursprung. Unterkante mehrschichtigen Decke für den Fertigfußboden beginnt mit der Oberkante der Rohdecke.
- Die Oberkante der Rohdecke liegt auf den Geschossbeginn:
Dadurch kann im Grundriss sowohl die Roh- als auch die Fertigparapethöhen entsprechend wiedergegeben werden:
3. Schwellhöhe bis UK Wand
Entspricht weder die Oberkante Fertigfußboden noch die Oberkante Rohdecke dem Geschossbeginn, da es sich z. B. um ein Splitlevel-Projekt handelt und die Werte unabhängig von der Geschossstruktur wiedergegeben werden müssen, müssen die folgenden Einstellungen in Archicad für RPH und FPH getroffen werden:
- Betroffenes Fenster bzw. Tür auswählen.
- Mit cmd+T bzw. strg+T die Einstellungen für die Fenster-Auswahl öffnen.

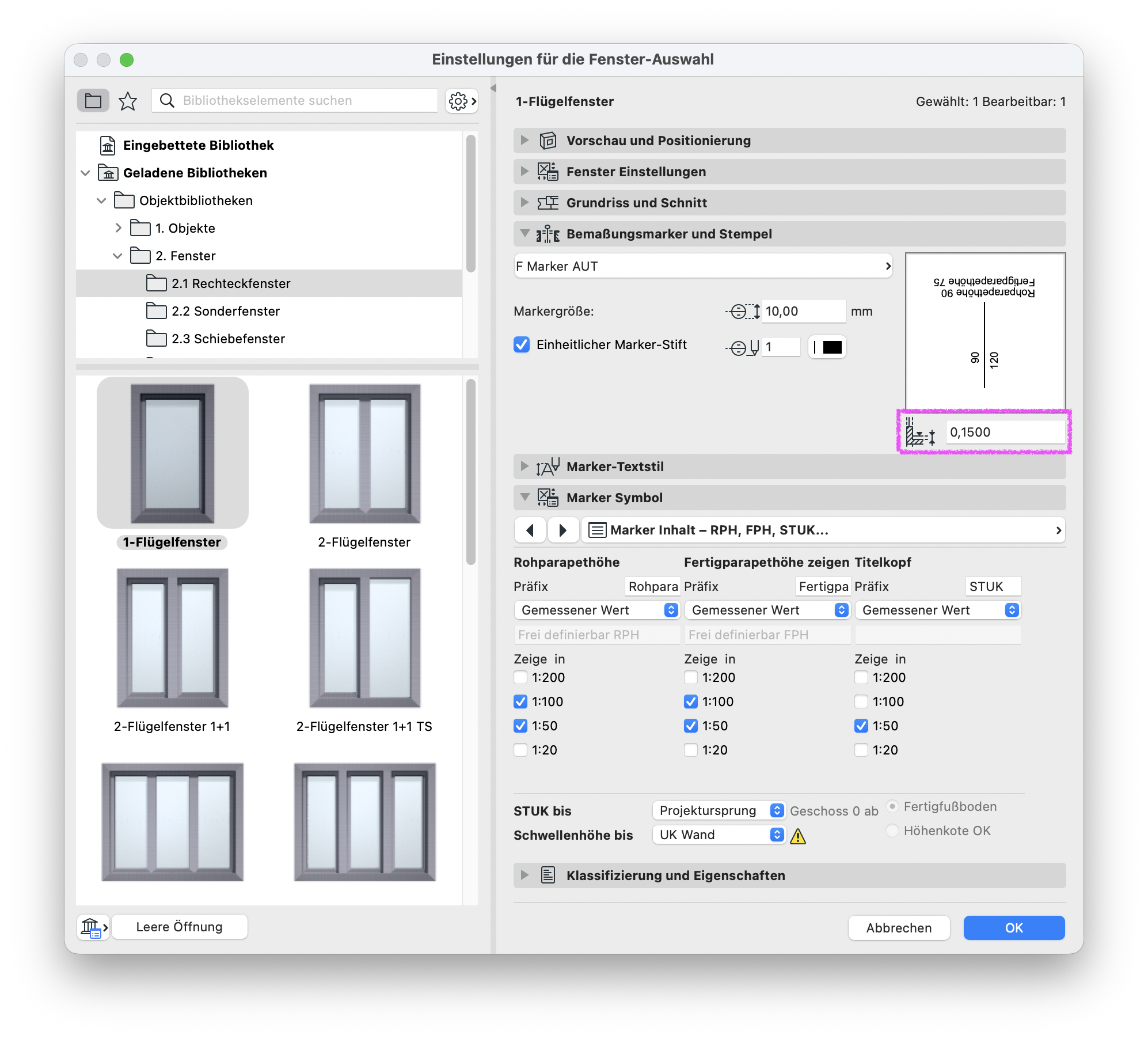

- Im Reiter Bemaßungsmarker und Stempel den Höhenwert des Fußbodenaufbaus unter Stärke Bodenaufbau eintragen.
Hinweis:

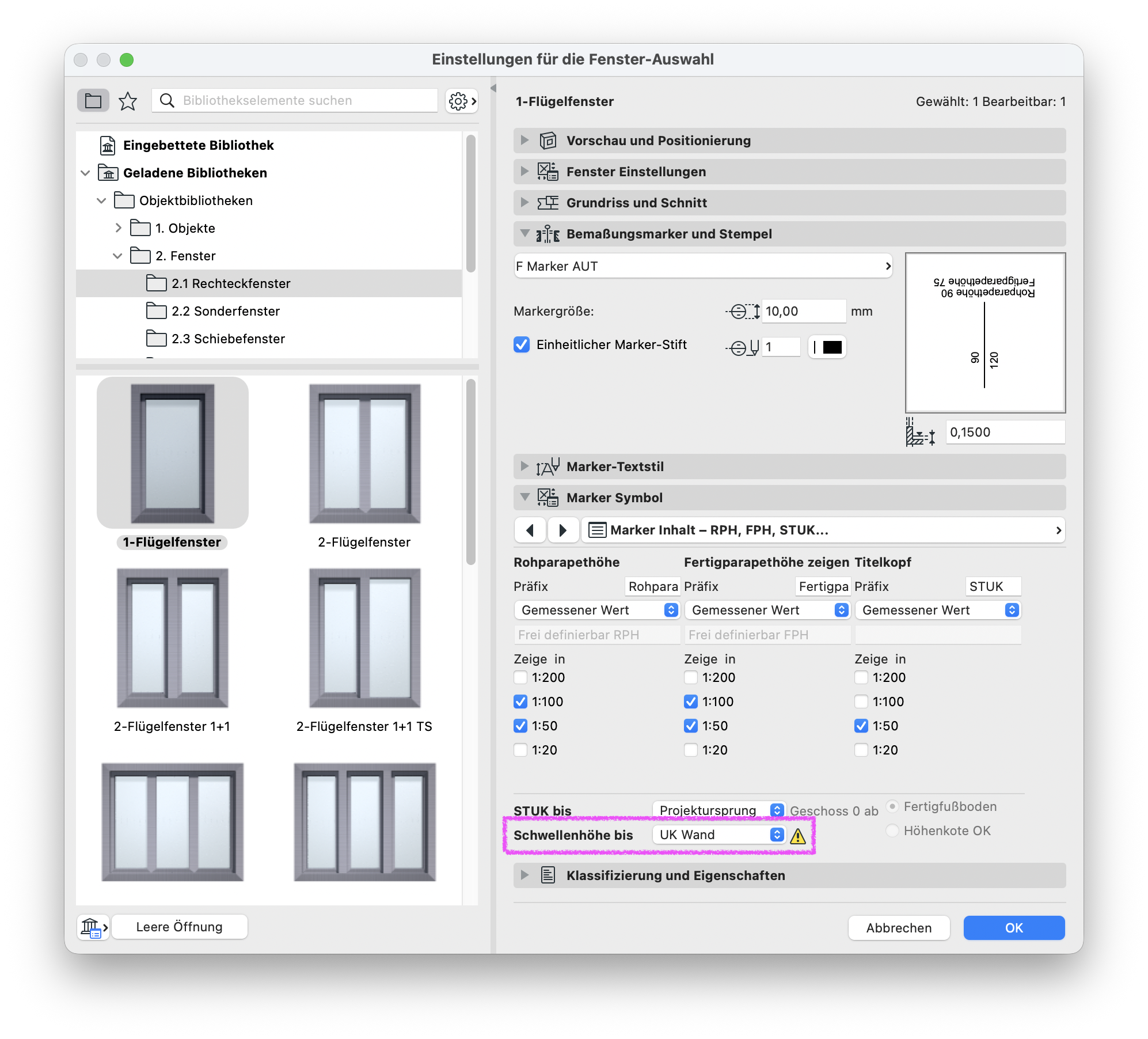

Es dürfen keine negativen Werte festgelegt werden. - Im Reiter Marker Symbol muss unter Marker Inhalt - RPH, FPH, STUK... für den F Marker AUT die folgenden Optionen festgelegt werden:
- Schwellhöhe bis UK Wand

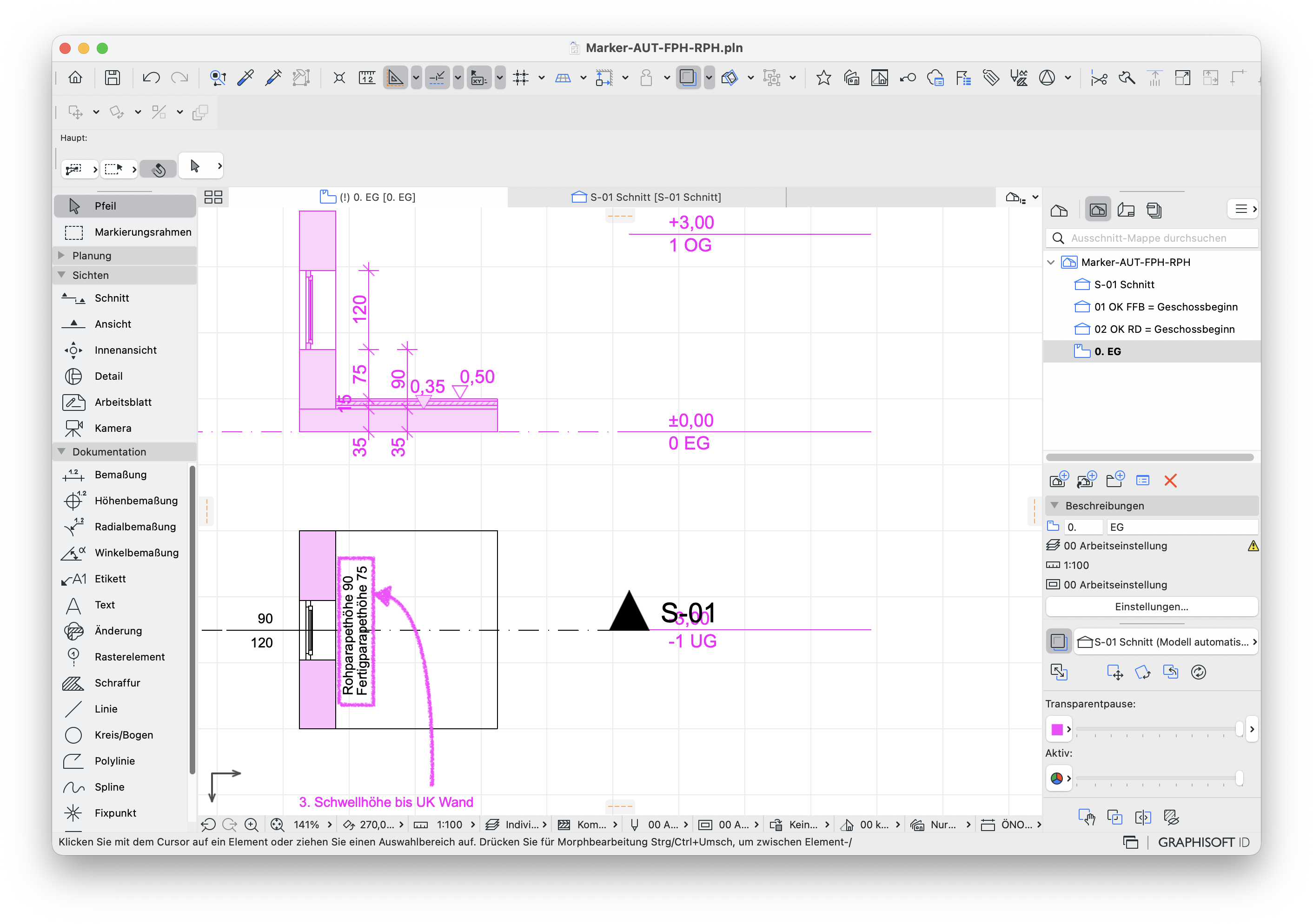

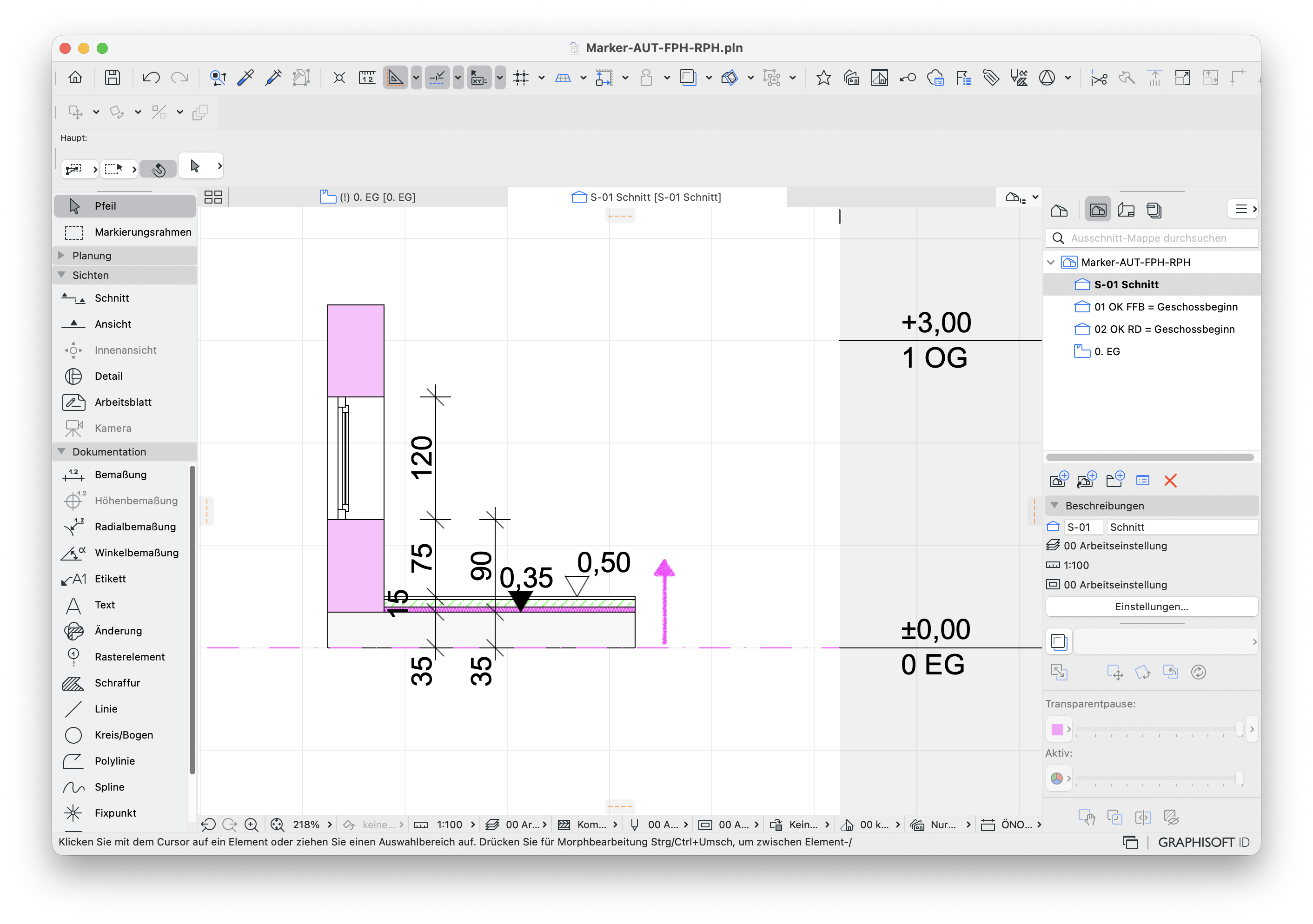

- Die Unterkante der mehrschichtigen Decke für den Fertigfußboden muss mit der Oberkante der Rohbaudecke beginnen – die Höhenposition zum Geschoss ist hier nicht ausschlaggebend:

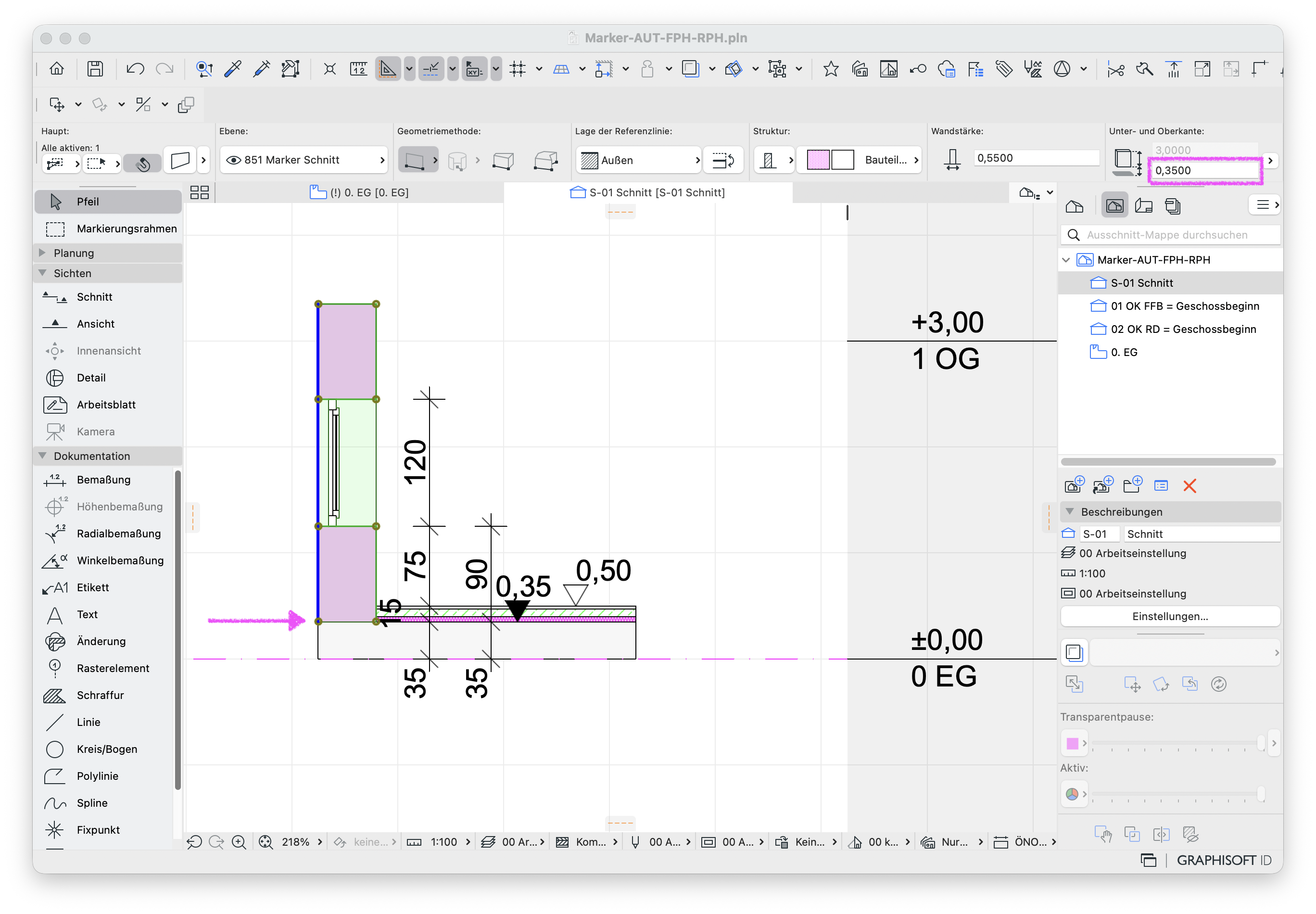

- Die Unterkante der Wand muss der Oberkante der Rohbaudecke entsprechen:
Dadurch kann im Grundriss sowohl die Roh- als auch die Fertigparapethöhen entsprechend wiedergegeben werden:
