Problemstellung

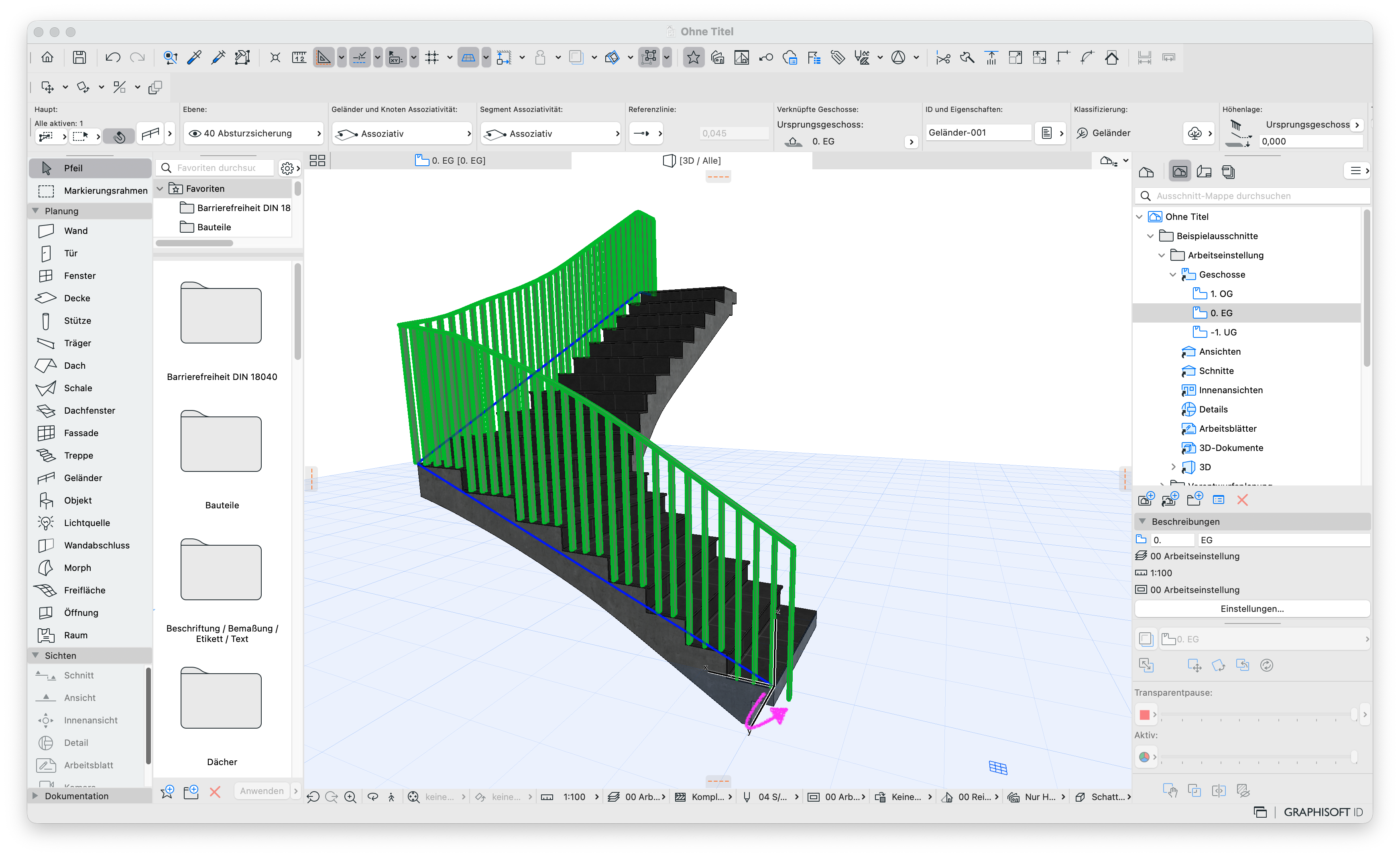

Das erstellte Geländer geht über die Referenzlinie hinaus und endet nicht an der gewollten Stelle, z. B. am Treppenende. Das Geländer ist somit zu lang.
Troubleshooting
Endknoten-Versatz prüfen

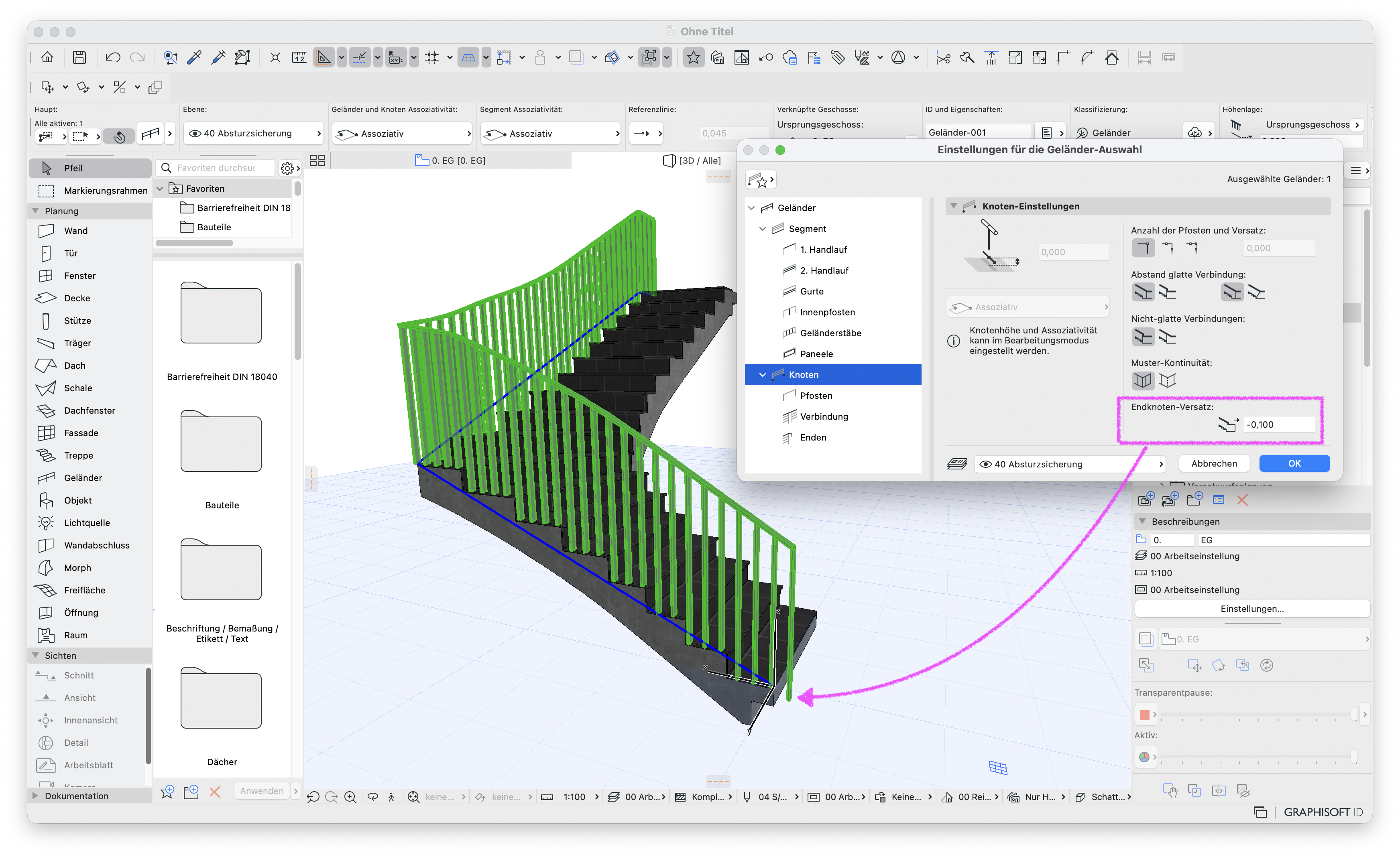

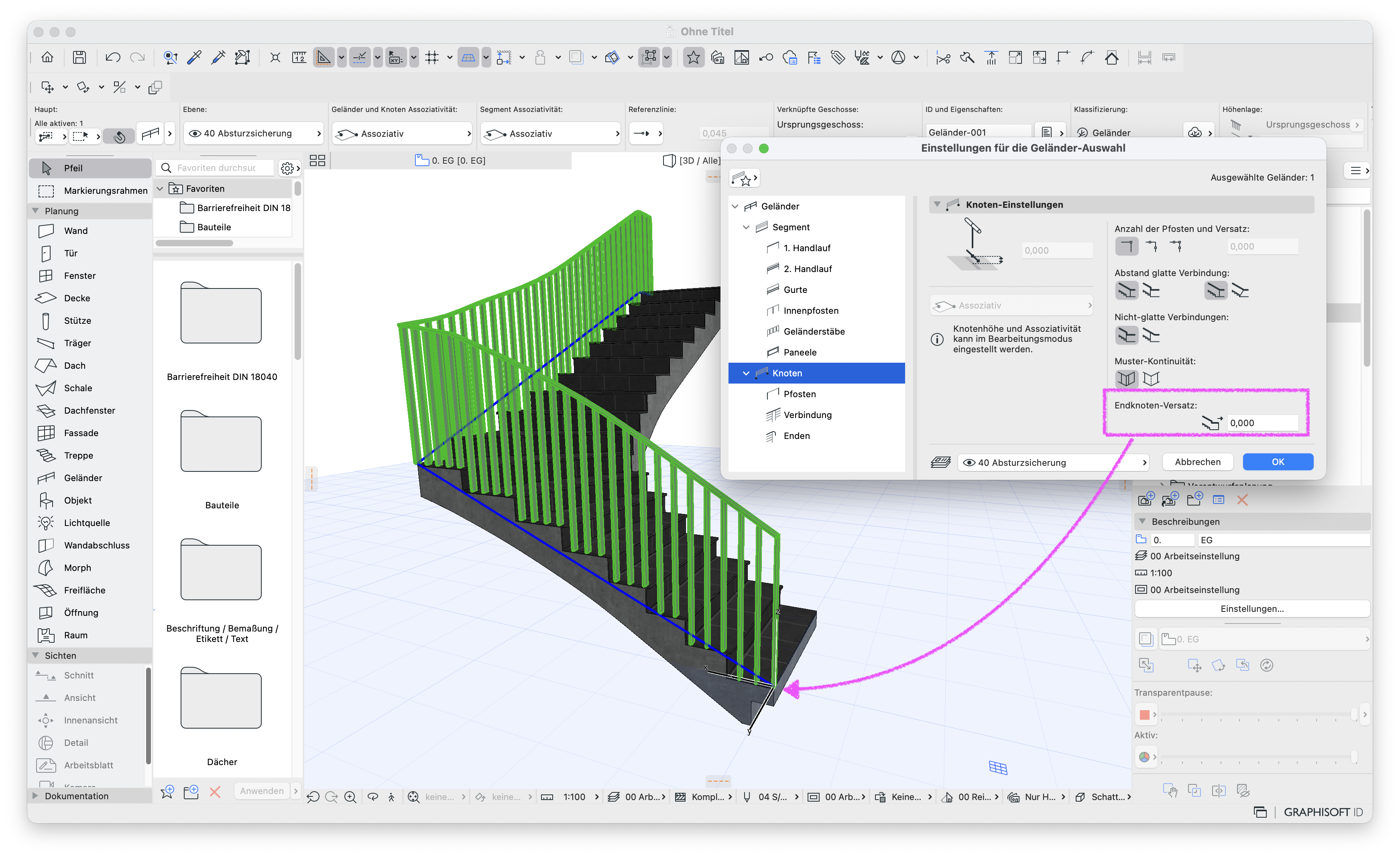

Wenn das Geländer nicht mit der Referenzlinie endet, dann muss in den Geländer-Einstellungen unter Knoten der festgelegte Wert für den Endnoten-Versatz geprüft werden. Der Wert kann entsprechend angepasst werden, damit das Geländer an der gewünschten Stelle endet.
Hinweis:
Das Verhalten kann durch ein Segment mit fester Breite ausgelöst werden.
Im Bearbeitungsmodus der Treppe kann der Endknoten-Versatz auch für nur eine bestimmtes Ende des Geländers festgelegt werden. Hierfür sollte wie folgt vorgegangen werden:
- Treppe im 3D auswählen
- Die Schaltfläche Bearbeiten anwählen

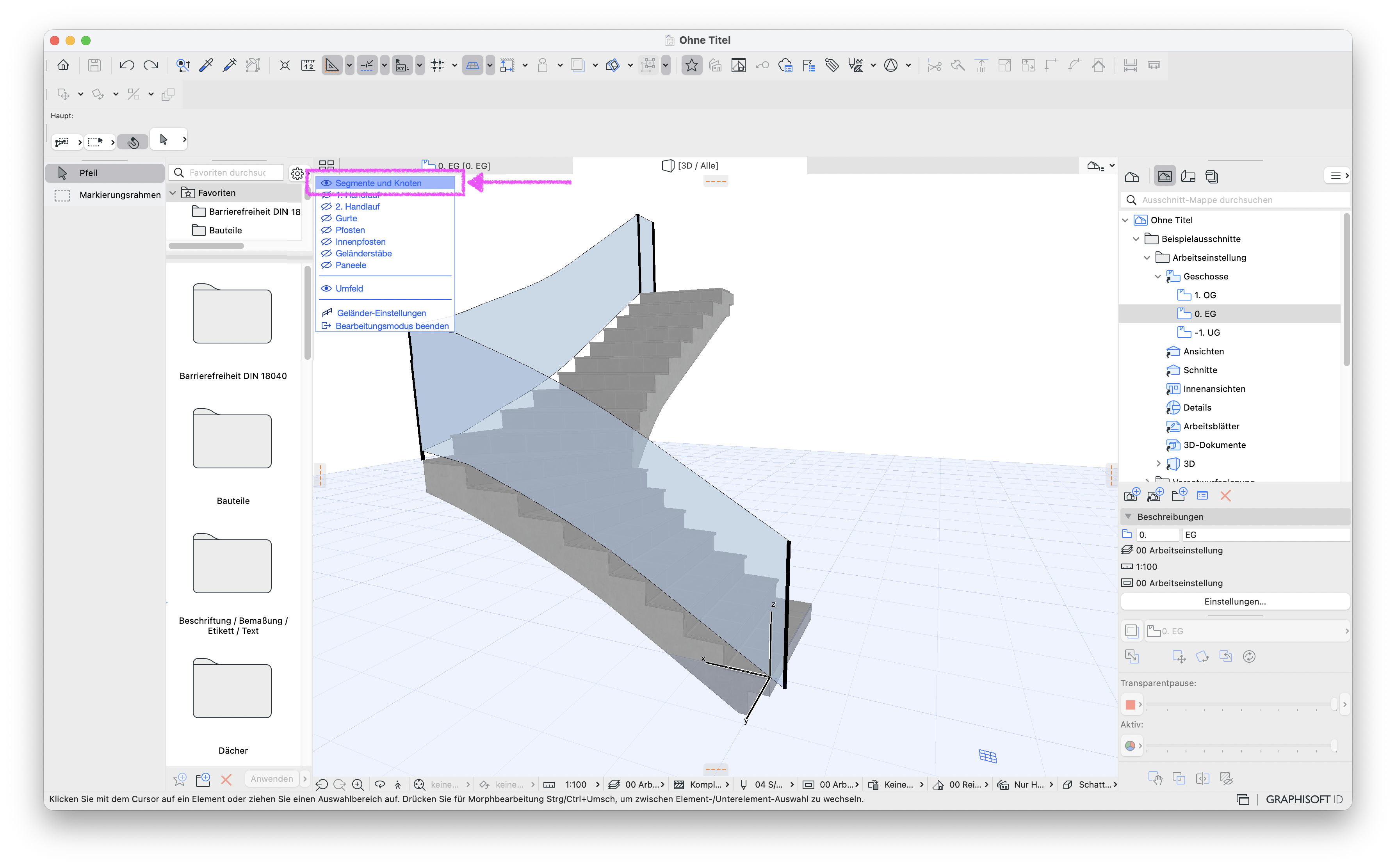

- Einen Rechtsklick auf Segmente und Knoten machen, um nur die wichtigsten Elemente anzeigen zu lassen

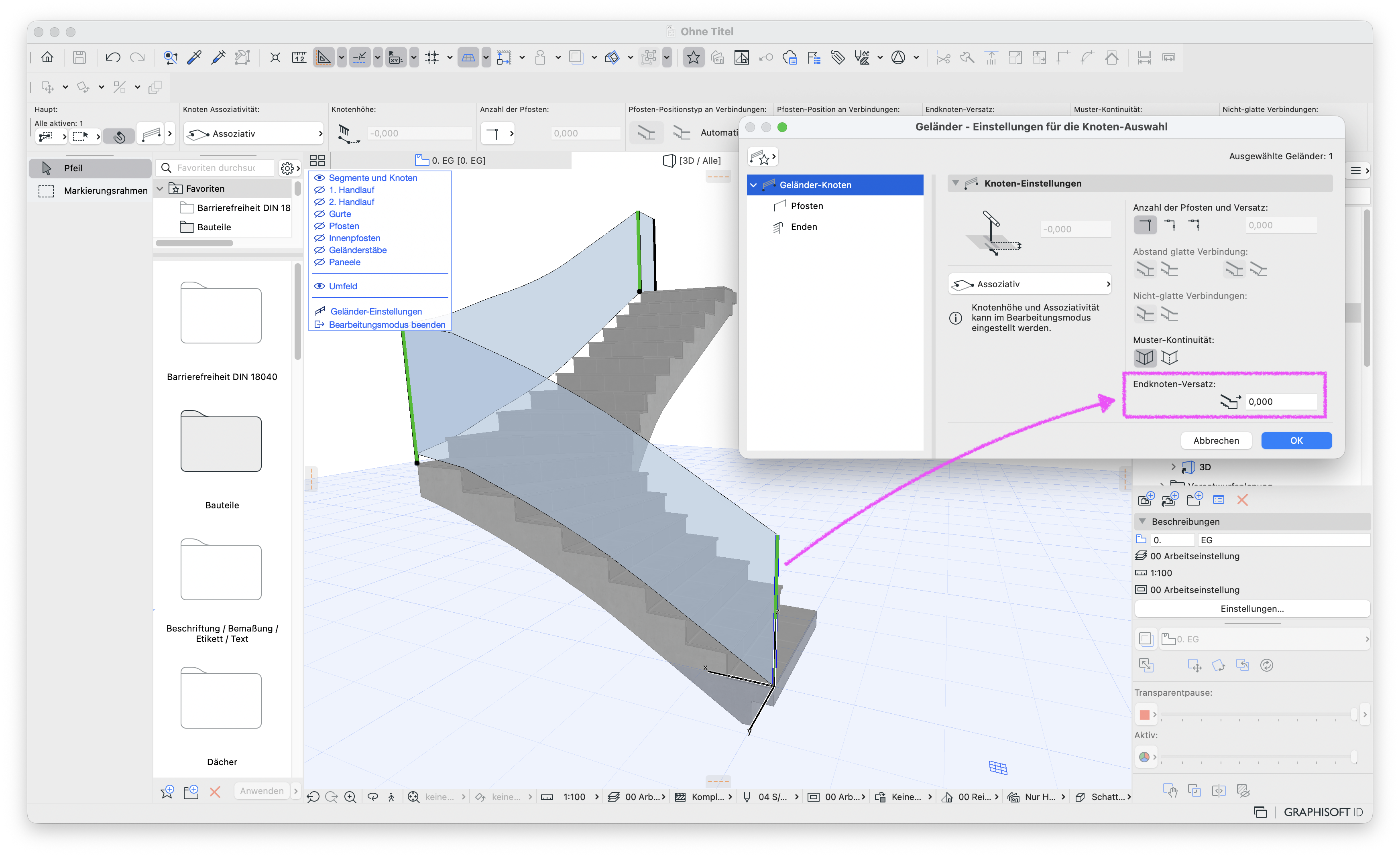

- Den zu bearbeitenden Knoten auswählen und mit Cmd+T bzw. Strg+T die Einstellungen öffnen

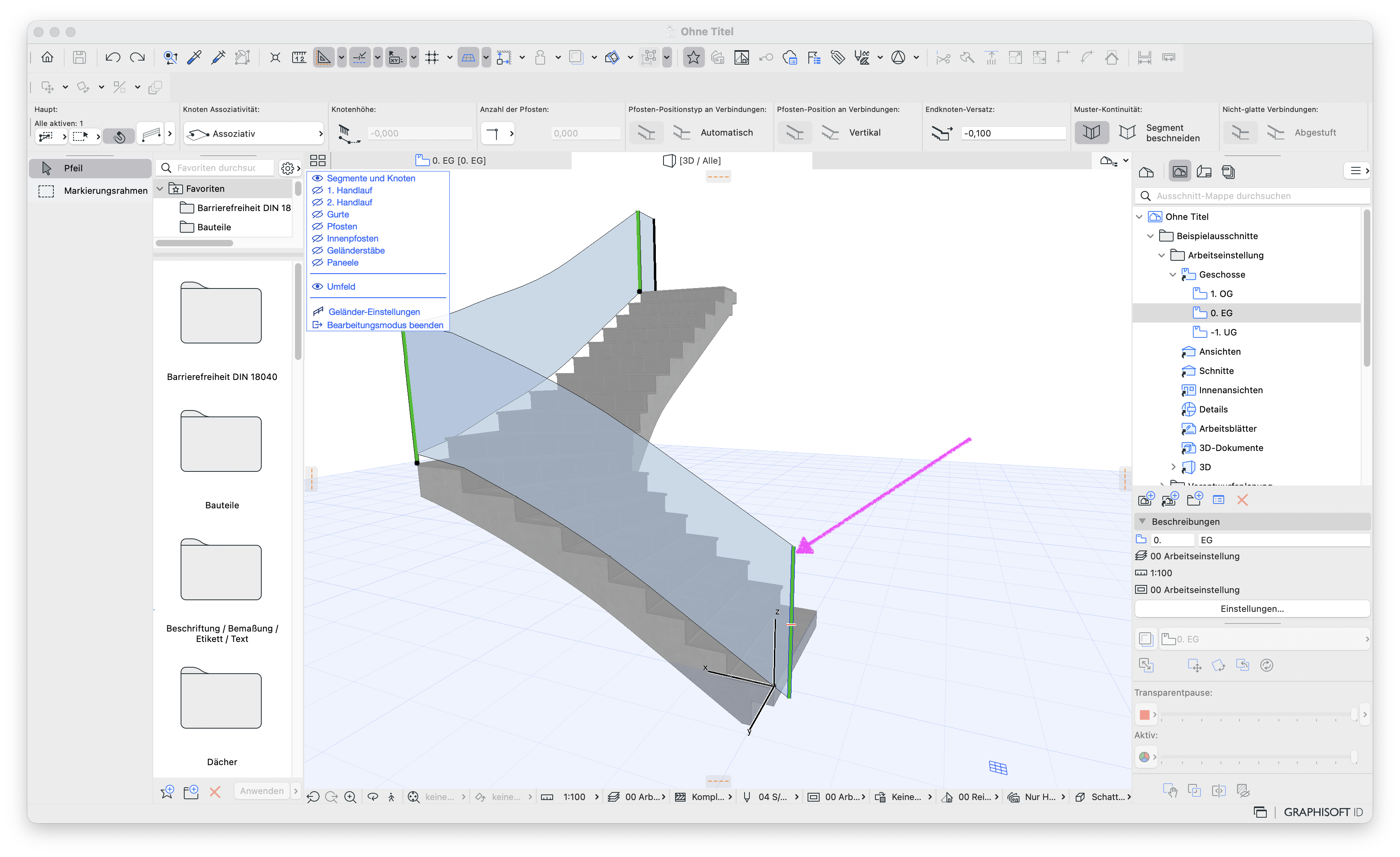

- Endknoten-Versatz anpassen
- Mit OK bestätigen
- Bearbeitungsmodus beenden wählen
