Problemstellung
Wenn versucht wird über Ablage > Interoperabilität > Dazuladen... > Dazuladen aus Daten... eine PDF in ein Archicad Projekt zu importieren, dann ist dies nicht möglich. Es lässt sich das PDF-Dateiformat gar nicht auswählen oder wenn die Auswahl möglich ist, erscheint die folgende Meldung:

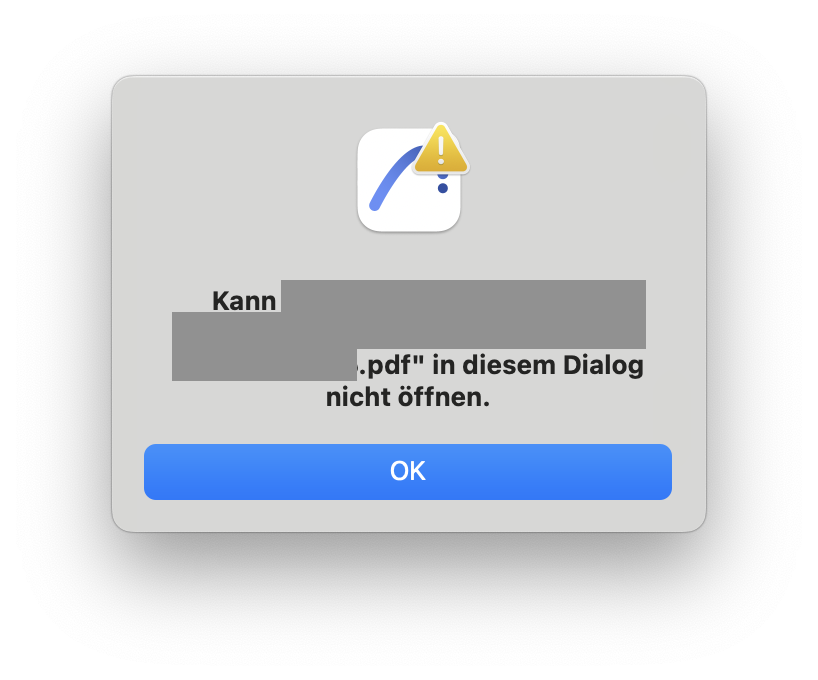

Kann „X.pdf“ in diesem Dialog nicht öffnen.
Troubleshooting
Mit Zeichnungswerkzeug platzieren
Der Befehl Dazuladen kann nur für bestimmte Dateiformate verwendet werden. PDF-Dateien können nicht mit diesem Befehl in Archicad importiert werden. Es können nur die folgenden Dateiformate damit importiert werden:
-
Archicad-Datei:
- Archicad Solo-Projekt
- Archicad Archiv Projekt
- Archicad 2D-Linien
- Moduldatei
- Backup-Projektdatei
-
Andere Dateiformate:
- Bilddateien
- DWF/DWG/DXF-Datei
- HPGL-Datei (.plt)
- IFC-Datei
- SketchUp Datei
- Google Earth Datei
- Rhino-Datei
- Collada Datei (.dae)
- FBX-Datei
- Stereolithographie Datei
Die PDF lässt sich nur auswählen, wenn im Öffnen-Dialogfenster Alle Dateien ausgewählt wurde. Anschließend wird die oben dargestellte Inkompatibilitätsmeldung angezeigt. PDF-Datei werden in Archicad immer als Zeichnung platziert.
Um eine PDF zu platzieren, kann wie folgt vorgegangen werden:

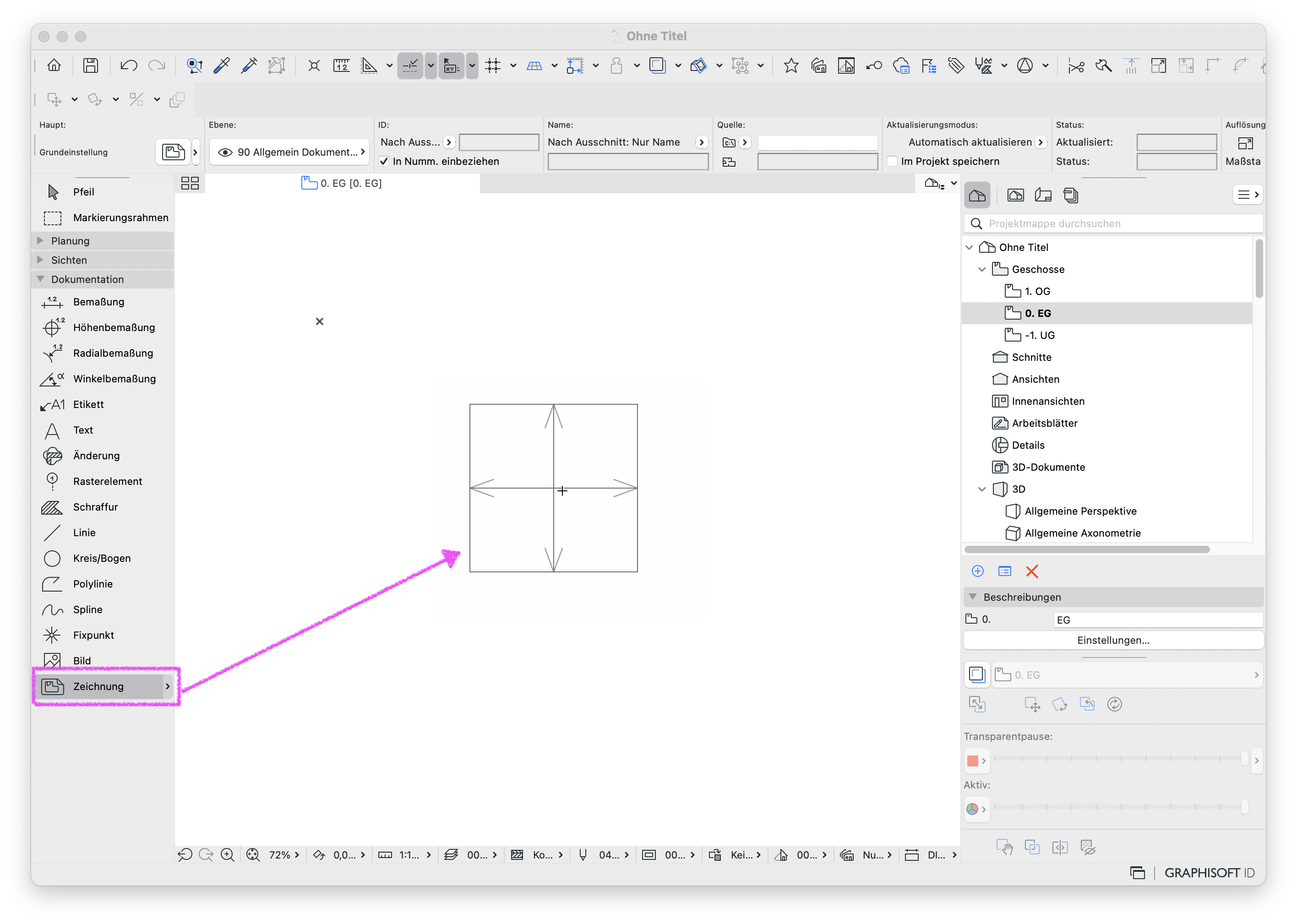

- Zeichnungs-Werkzeug auswählen
- An einen beliebigen Punkt klicken, an dem die PDF-Datei platziert werden soll

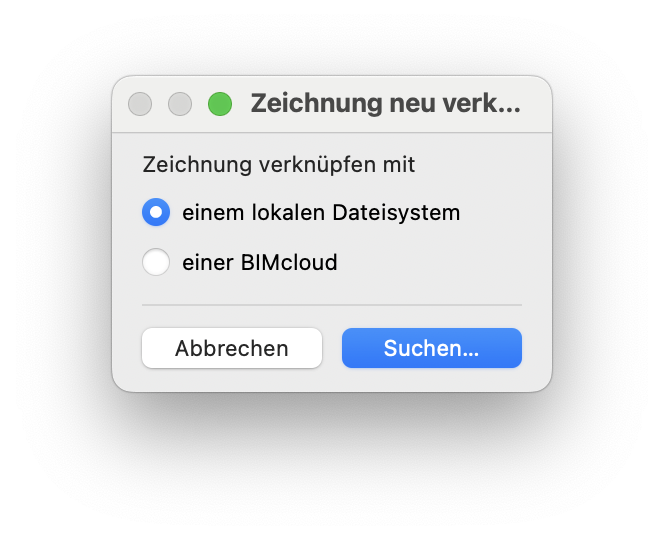

- Im darauf öffnenden Zeichnung neu verknüpfen den entsprechenden Speicherort wählen

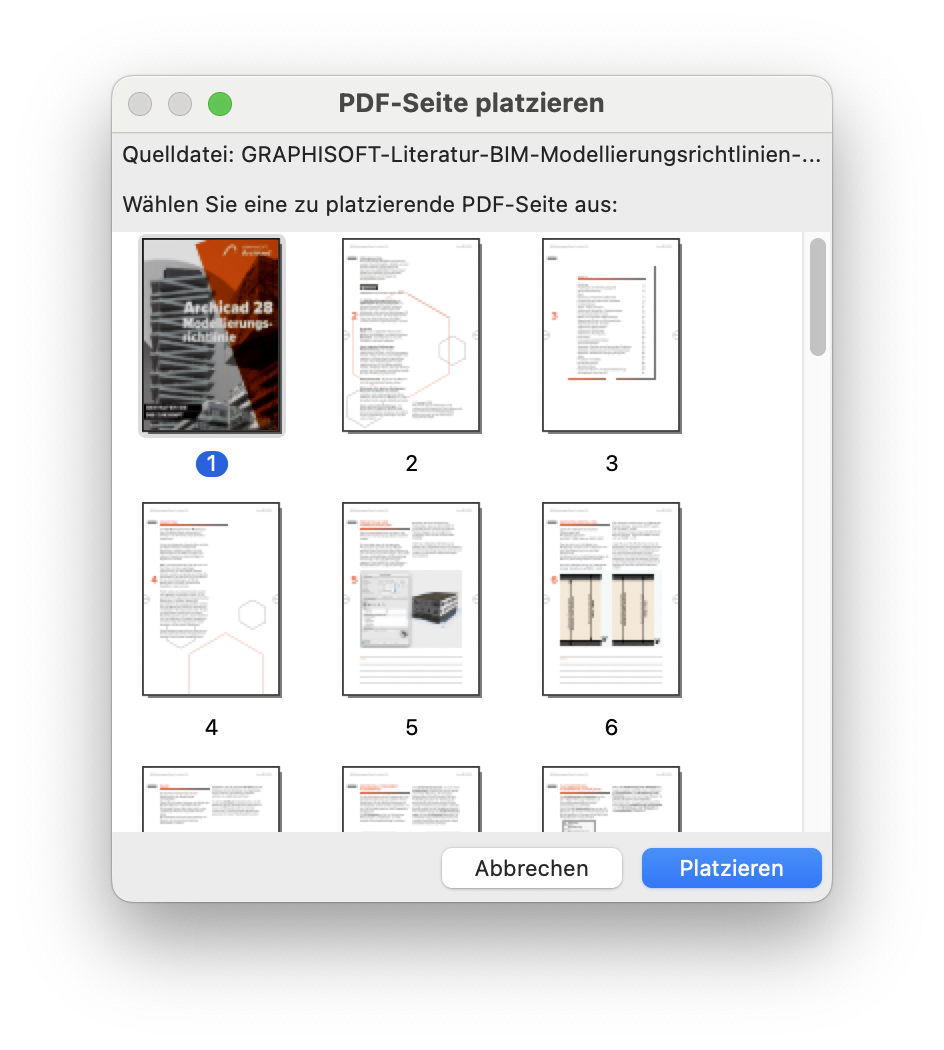

- Die gewünschte Seite bzw. gewünschten Seiten auswählen
Hinweis:

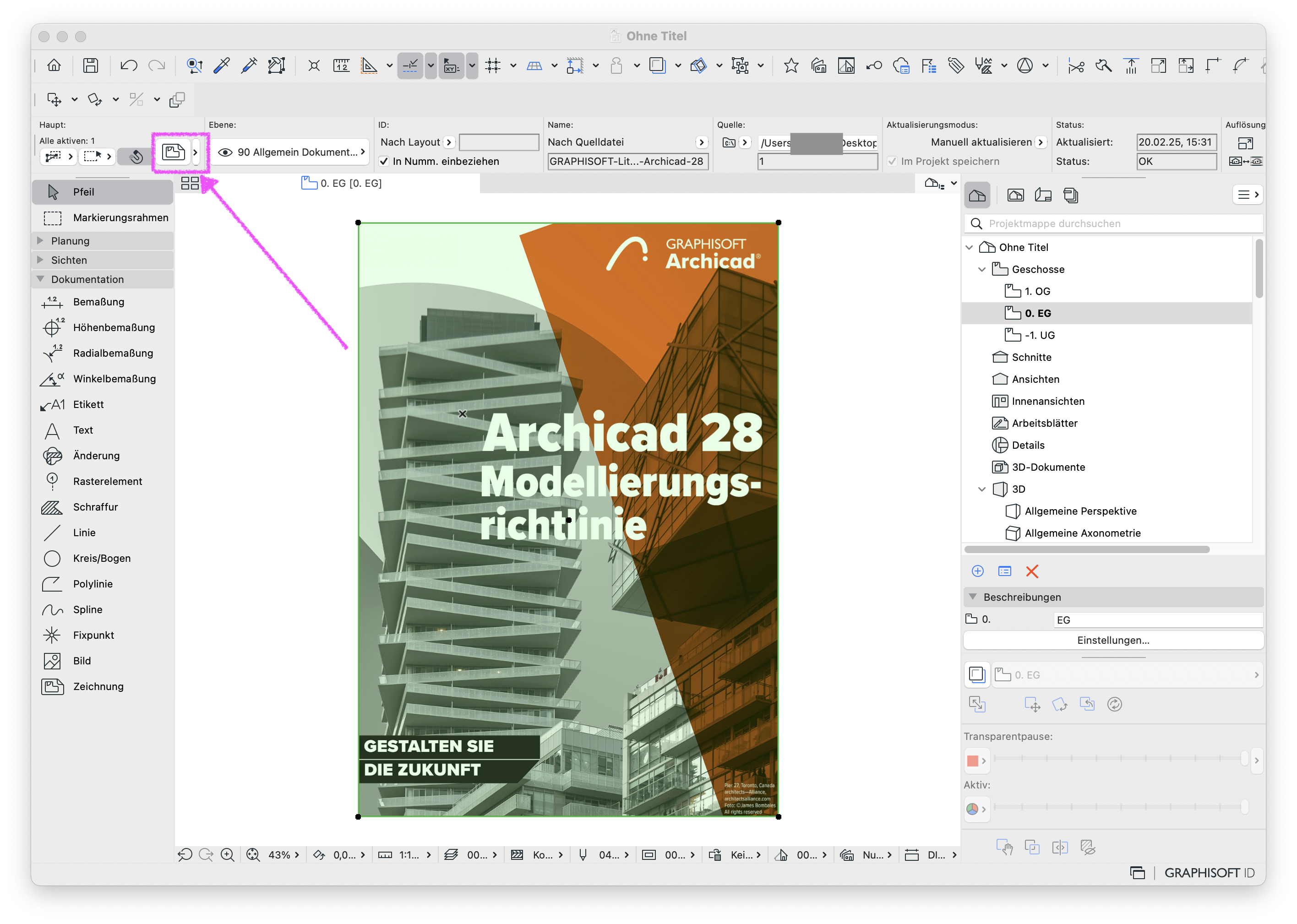

Erst ab Archicad 26 können mehrere PDF-Seiten auf einmal platziert werden. - Die PDF wird anschließend in Archicad als Zeichnung platziert
Hinweis:
Alternativ kann eine PDF-Datei auch einfach per Drag & Drop mit dem Zeichnungswerkzeug platziert werden.
