Problemstellung

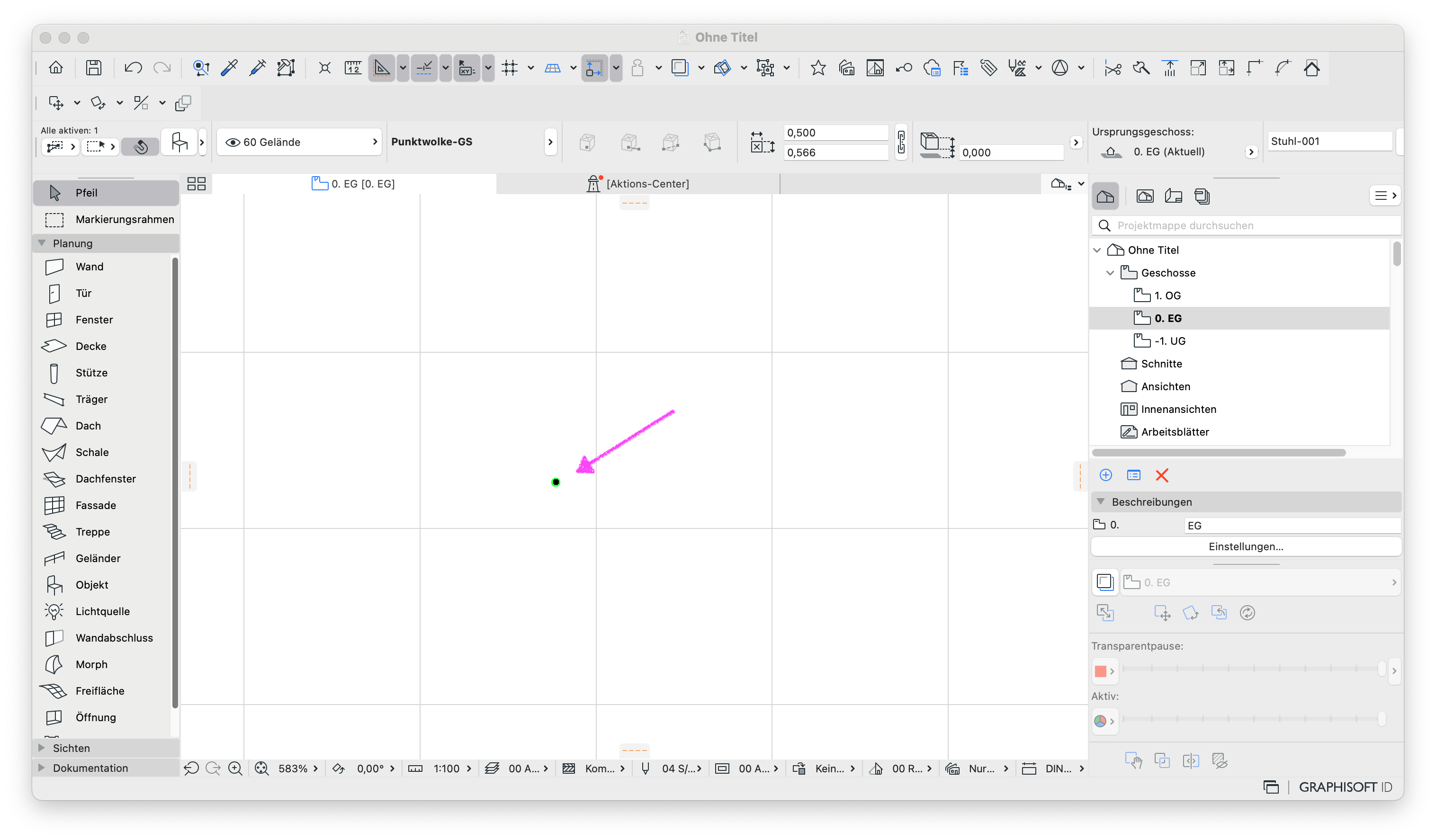

In ein Teamwork-Projekt bzw. Archicad-Solo-Projekt wurde eine Punktwolke importiert. Auf dem Rechner, auf dem die Punktwolke erstellt wurde, wird sie korrekt angezeigt. Auf anderen Clients bzw. bei anderen Teamwork-Mitgliedern wird die Punktwolke jedoch nicht dargestellt. Stattdessen zeigt Archicad einen schwarzen Punkt als Hinweis auf ein fehlendes Bibliothekselement an.
Troubleshooting
Hinweis:
Wenn ein Punktwolkenobjekt importiert wird, wird automatisch eine .lcf-Bibliothekencontainerdatei am angegebenen Pfad erstellt. Befindet sich dieser Pfad jedoch nur lokal – z. B. unter Windows auf dem Laufwerk C: oder unter macOS auf MacintoshHD – haben andere Archicad-Nutzer:innen ohne Zugriff auf diesen lokalen Pfad keine Möglichkeit, die Punktwolke darzustellen. Punktwolken werden nur angezeigt, wenn sich die Bibliotheksdatei an einem Speicherort befindet, der für alle Nutzer:innen erreichbar ist.
1. Soloprojekt: Punktwolke an zentralen Speicherort hinterlegen
-
Der Nutzer bzw. die Nutzerin muss auf dem lokalen System, auf dem die Punktwolkenobjekt-Bibliothek erstellt wurde, die gespeicherte Bibliothek kopieren. Anschließend wird diese Kopie an einem für alle Projektbeteiligten zugänglichen Speicherort abgelegt, zum Beispiel im Projektordner auf dem Büroserver.
Hinweis:

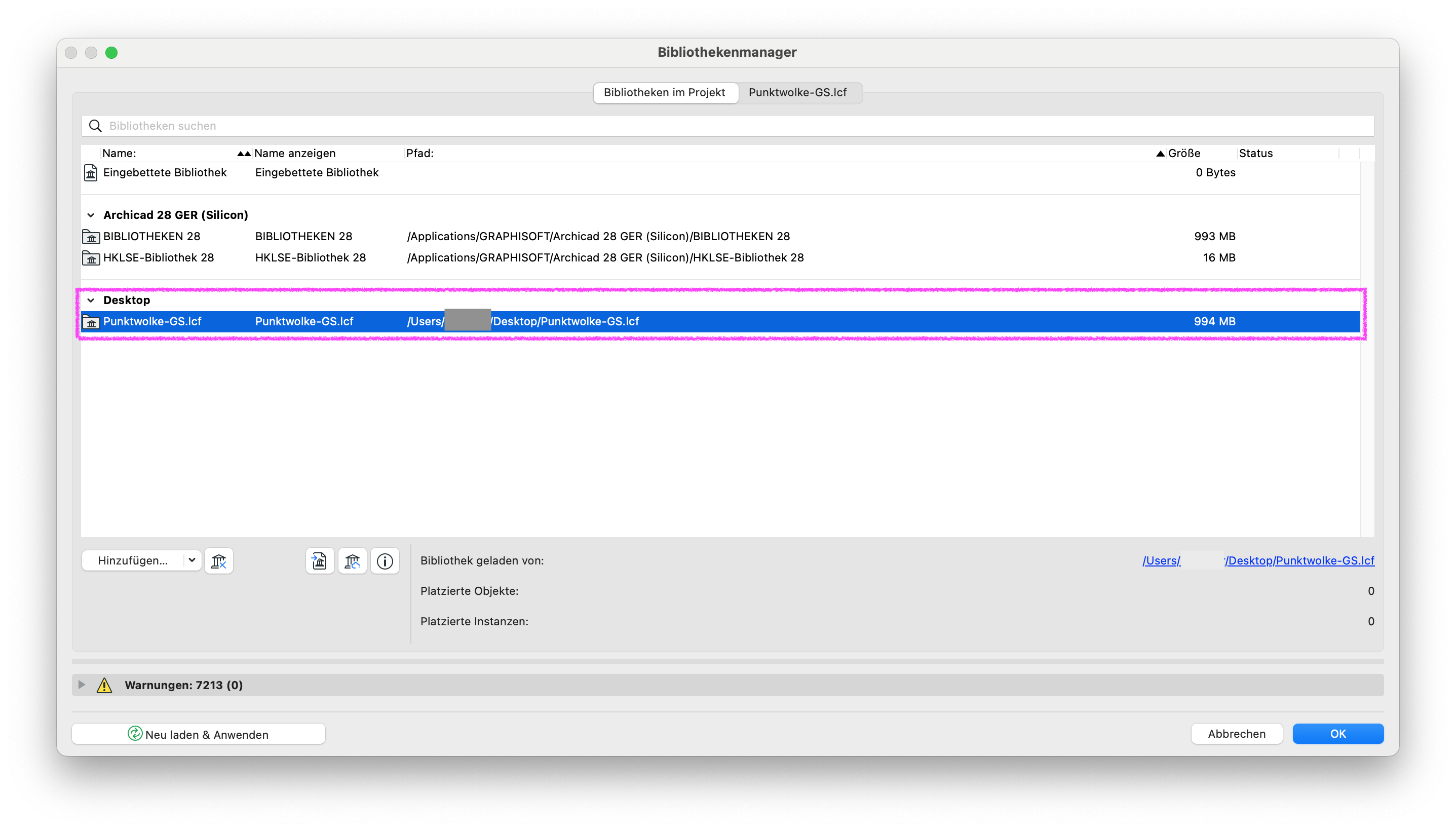

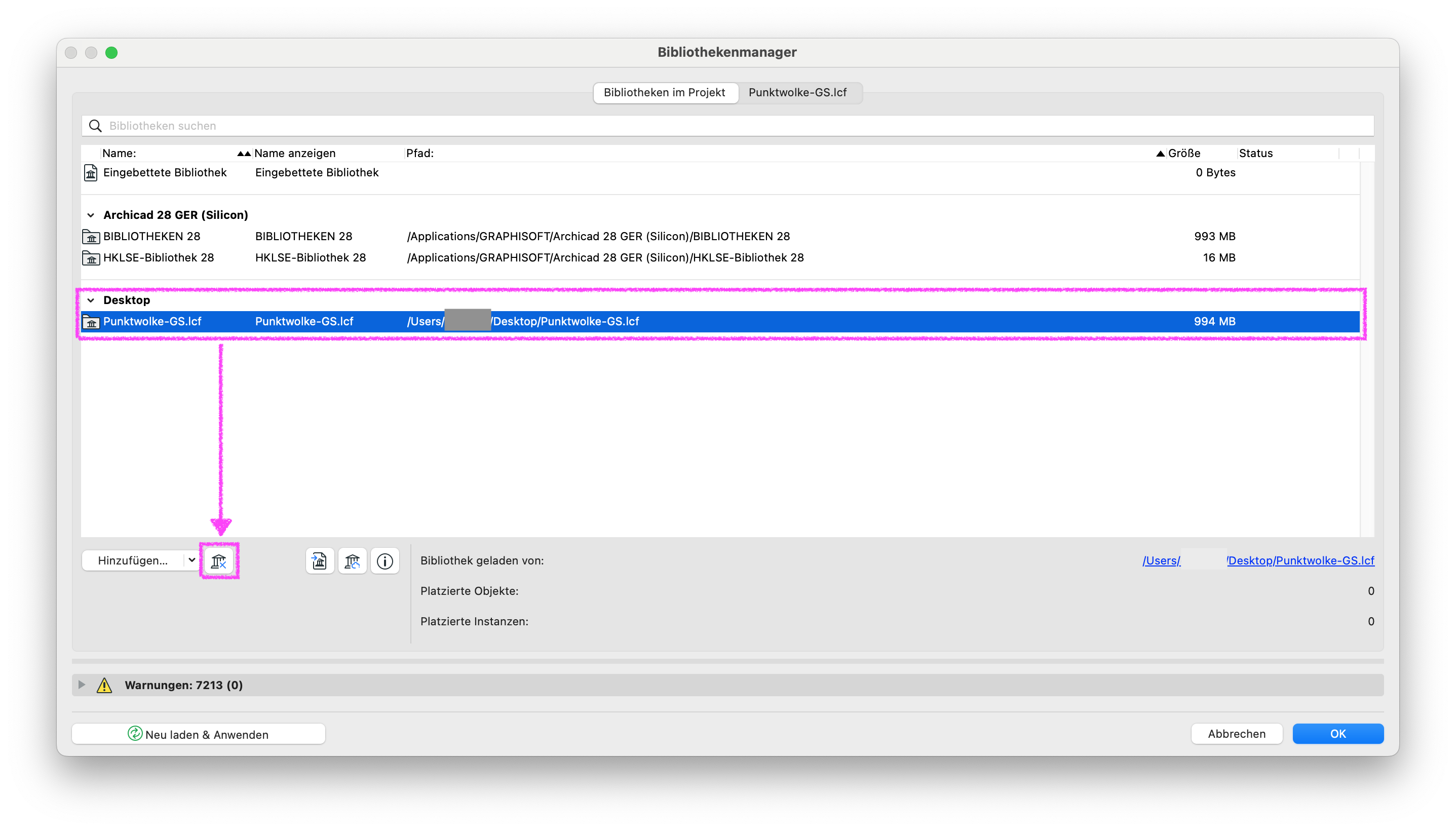

Der aktuelle Pfad der Punktwolken-Bibliothek kann im Bibliothekenmanager für die verknüpfte Bibliothek unter Pfad überprüft werden. - Unter Ablage > Bibliotheken und Objekte > Bibliothekenmanager muss die lokal verknüpfte Bibliothek über die Schaltfläche Gewählte Bibliothek entfernen entfernt werden.

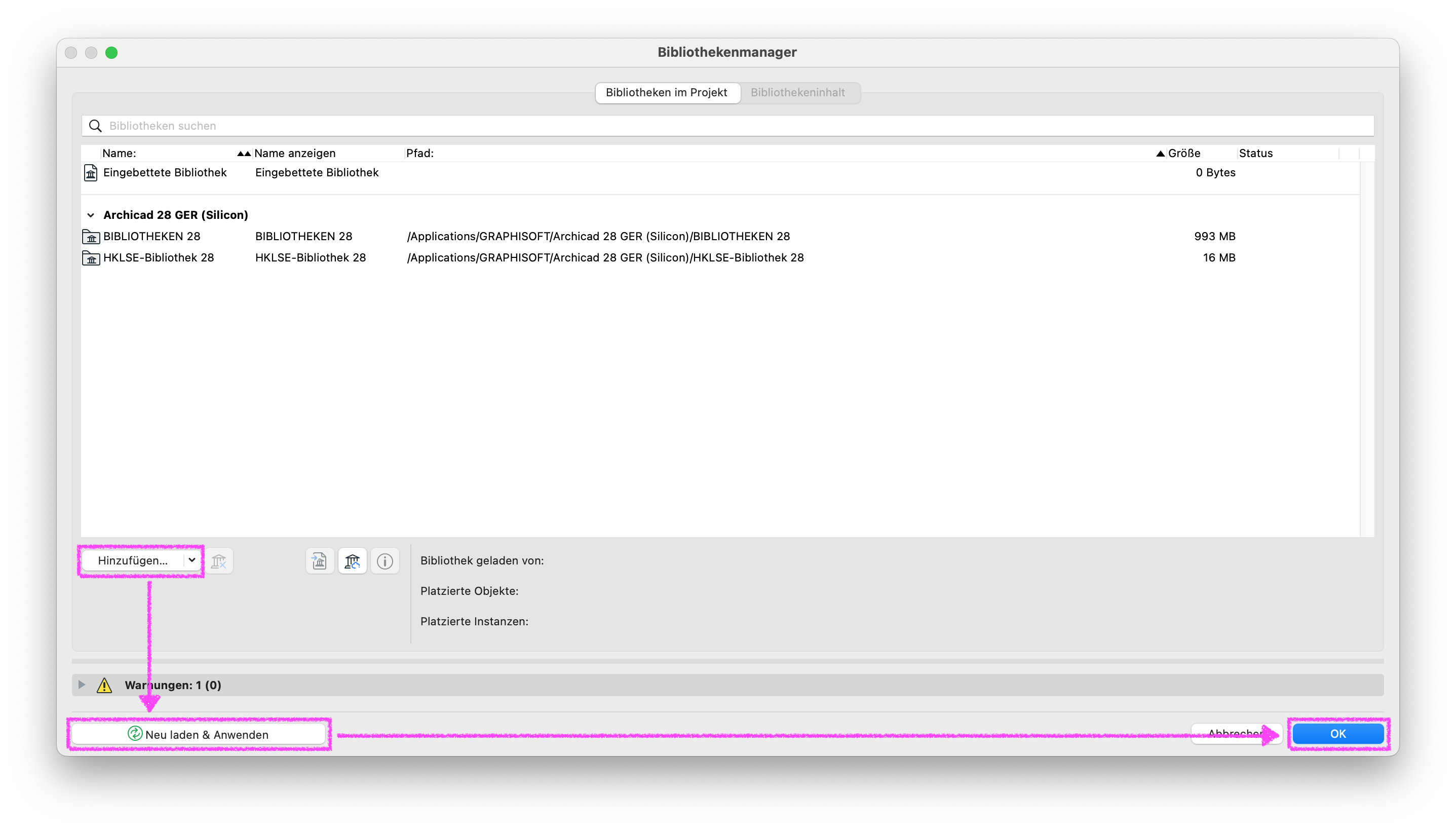

- Die Bibliothek muss vom zentralen Speicherort über die Schaltfläche Hinzufügen neu verknüpft werden.
- Danach muss über die Schaltfläche Neu laden & Anwenden die Bibliothek geladen werden.
- Abschließend muss der Vorgang im Bibliothekenmanager über die Schaltfläche OK bestätigt werden.
- Daraufhin wird das Punktwolkenobjekt für alle Nutzer:innen sichtbar, die Zugriff auf den neuen Speicherort haben.
2. Teamwork: Punktwolke hochladen

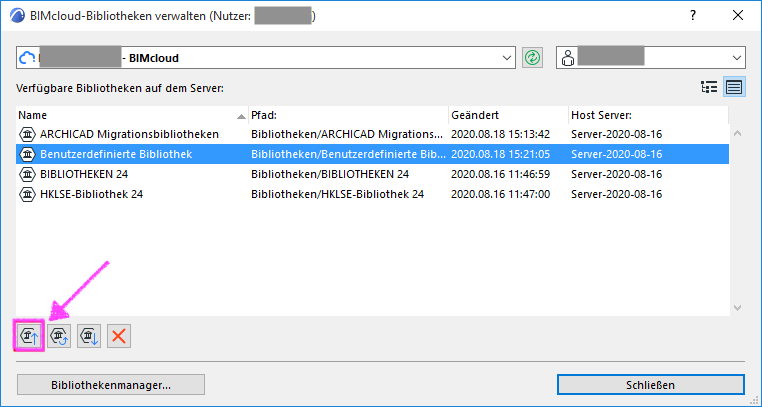

- Der Nutzer bzw. die Nutzerin, welche die Punktwolkenobjekt-Bibliothek lokal erstellt hat, muss über Ablage > Bibliotheken und Objekte > BIMcloud-Bibliotheken verwalten die lokal erstellte Bibliothek über Hochladen auf die BIMcloud hochladen.

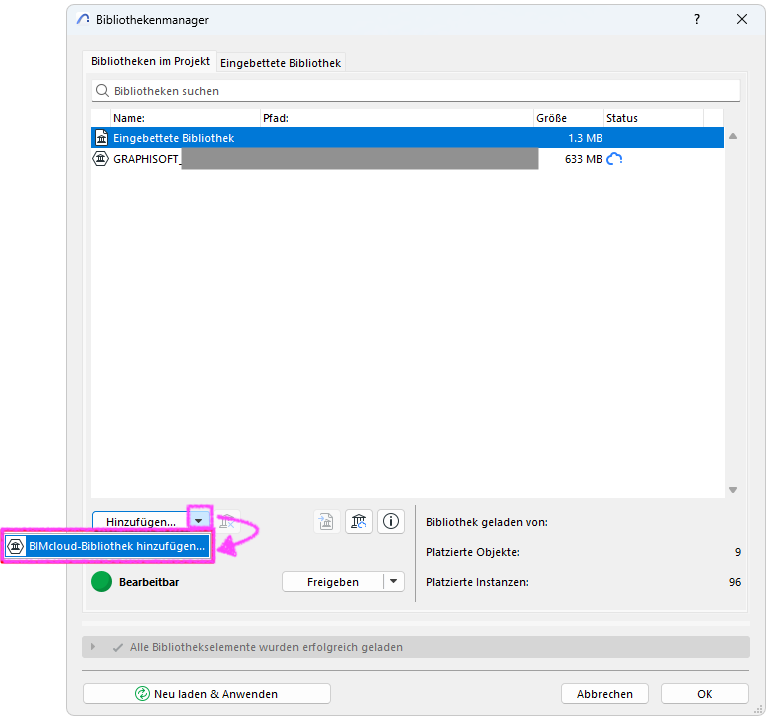

- Anschließend muss über Ablage > Bibliotheken und Objekte > Bibliothekenmanager > BIMcloud-Bibliothek hinzufügen... die hochgeladene Bibliothek im Teamworkprojekt hinzugefügt werden.
- Danach muss über die Schaltfläche Neu laden & Anwenden die Bibliothek geladen werden.
- Der Vorgang wird im Bibliothekenmanager über die Schaltfläche OK bestätigt.
- Daraufhin wird das Punktwolkenobjekt für alle Mitglieder der Teamworkdatei angezeigt.
