Problemstellung

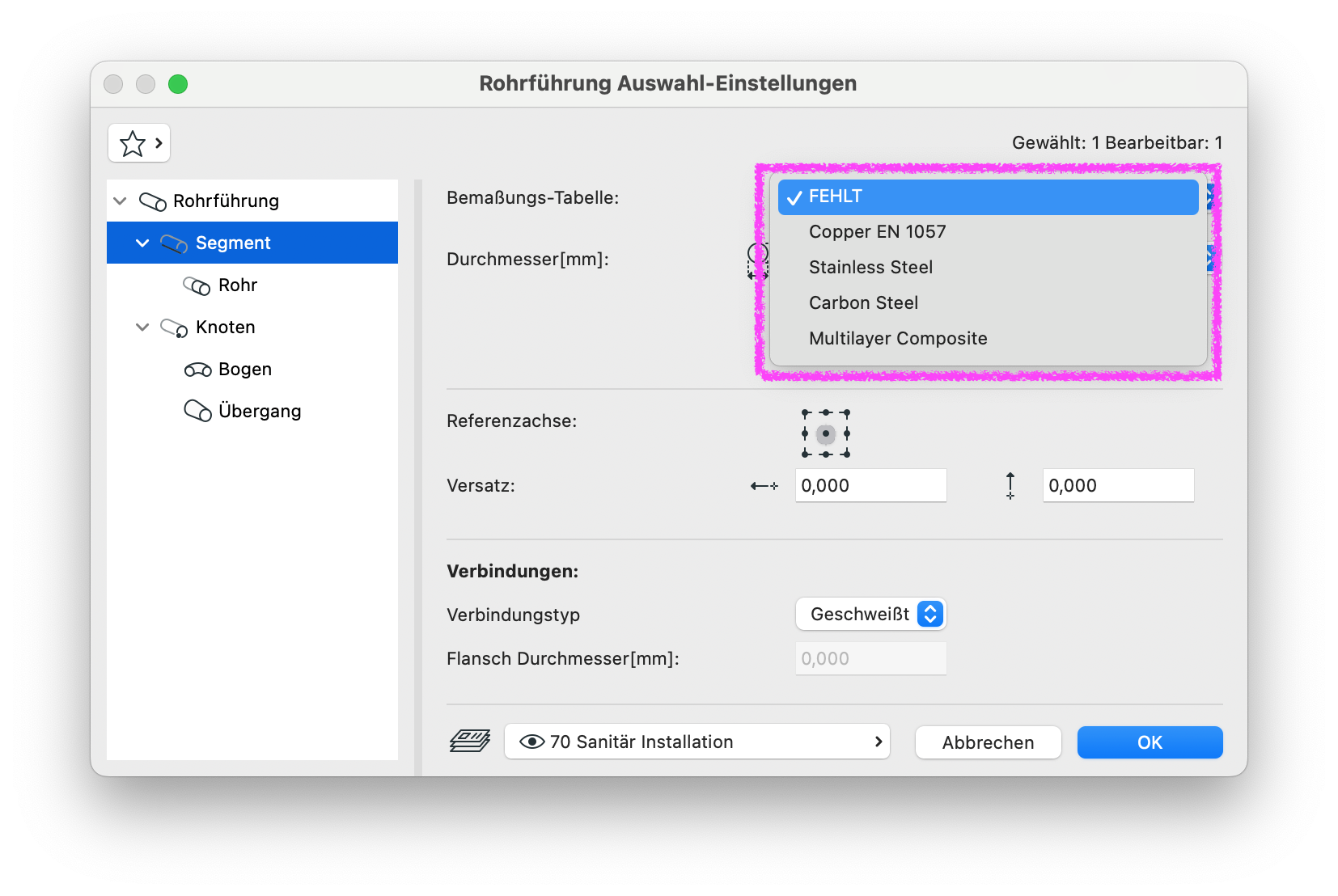

Vordefinierte HKLSE-Systeme werden nicht mehr nach der Migration einer Projektdatei auf Archicad 28 angezeigt. Die genutzte Bemaßungs-Tabelle wird als FEHLT angezeigt und es sind lediglich englisch-sprachige Systeme vorhanden.
Troubleshooting
1. Aus Standard-Vorlage HKLSE-System exportieren
Optionen > Projektpräferenzen > HKLSE-Voreinstellungen...

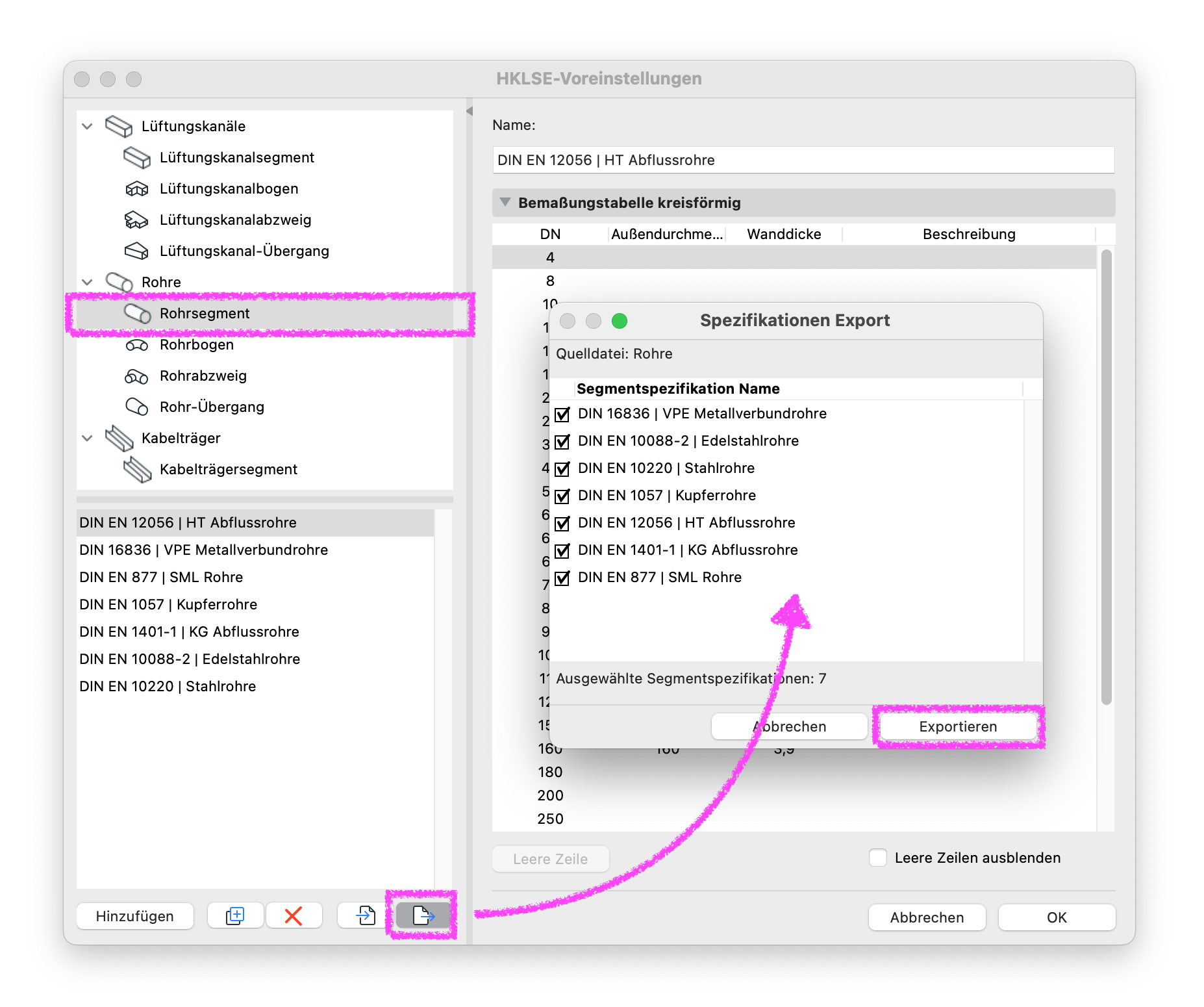

Eine leere Standard-Vorlagen-Datei öffnen und für das entspr. HKLSE-Objekt, z.B. Rohrsegment, die gewünschten Standard-HKLSE-Systeme exportieren.
- HKLSE-Objekt auswählen in linker Spalte.
- Exportieren-Button betätigen.
- Im erscheinenden Dialogfenster die gewünschten HKLSE-Systeme markieren bzw. anhaken.
- Mit dem Button Exportieren bestätigen.
Hinweis:
Der Export der HKLSE-Systeme muss mit derselben Archicad-Version erfolgen, in der auch die Projektdatei gespeichert ist und in die die Systeme später importiert werden (siehe Schritt 2).
2. Exportierte HKLSE-Systeme in Projektdatei importieren
Optionen > Projektpräferenzen > HKLSE-Voreinstellungen...

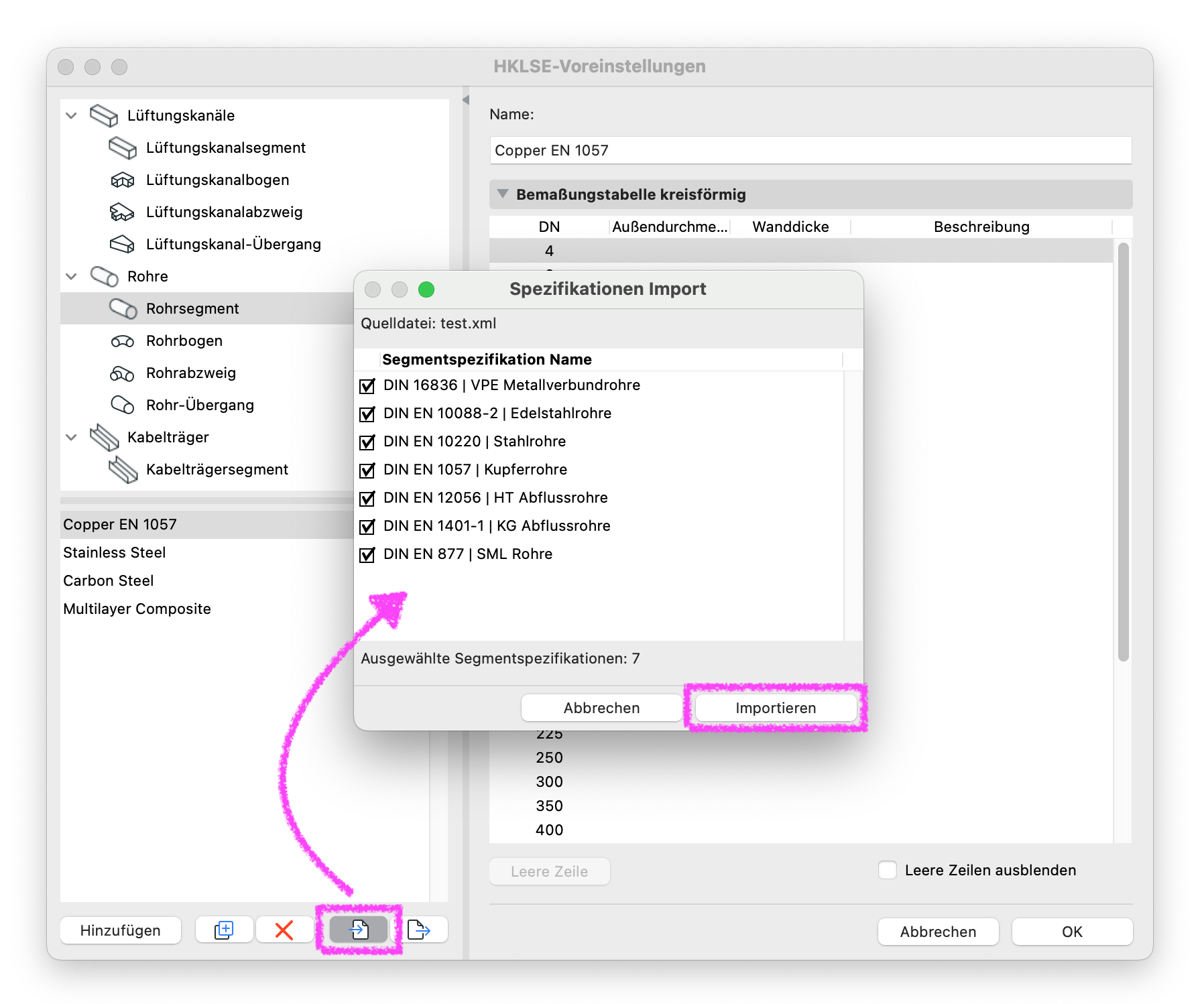

Projektdatei öffnen und die exportierten HKLSE-Systeme importieren:
- Importieren-Button betätigen.
- Im erscheinenden Dialogfenster die gewünschten HKLSE-Systeme markieren bzw. anhaken.
- Mit dem Button Importieren bestätigen.
Hinweis:

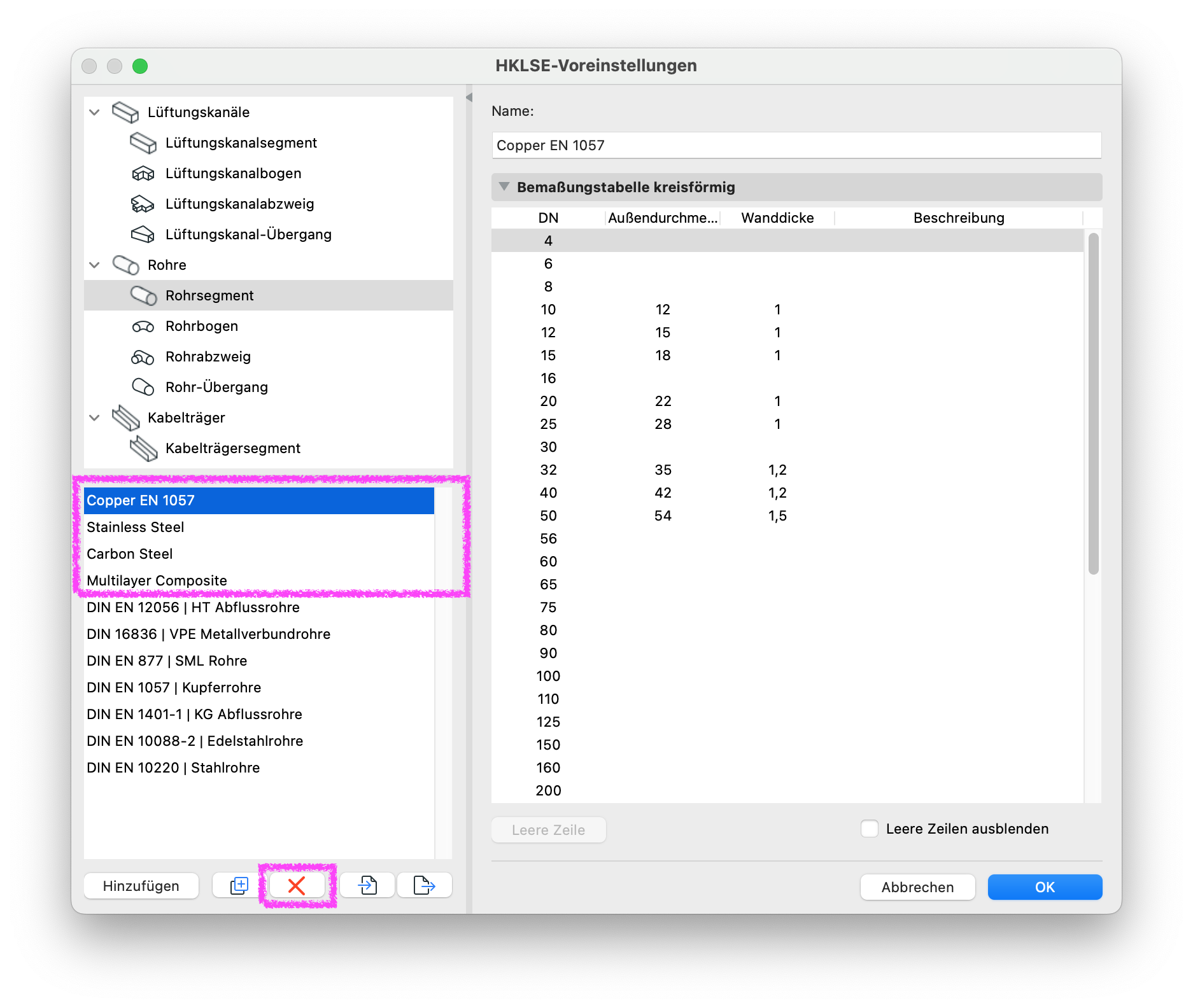

Die HKLSE-Systeme, die nicht benötigt werden, können mit dem Löschen-Button aus der Liste gelöscht werden:
3. Neue HKLSE-Systeme den HKLSE-Elementen zuweisen
Grundeinstellung des ausgewählten Elements

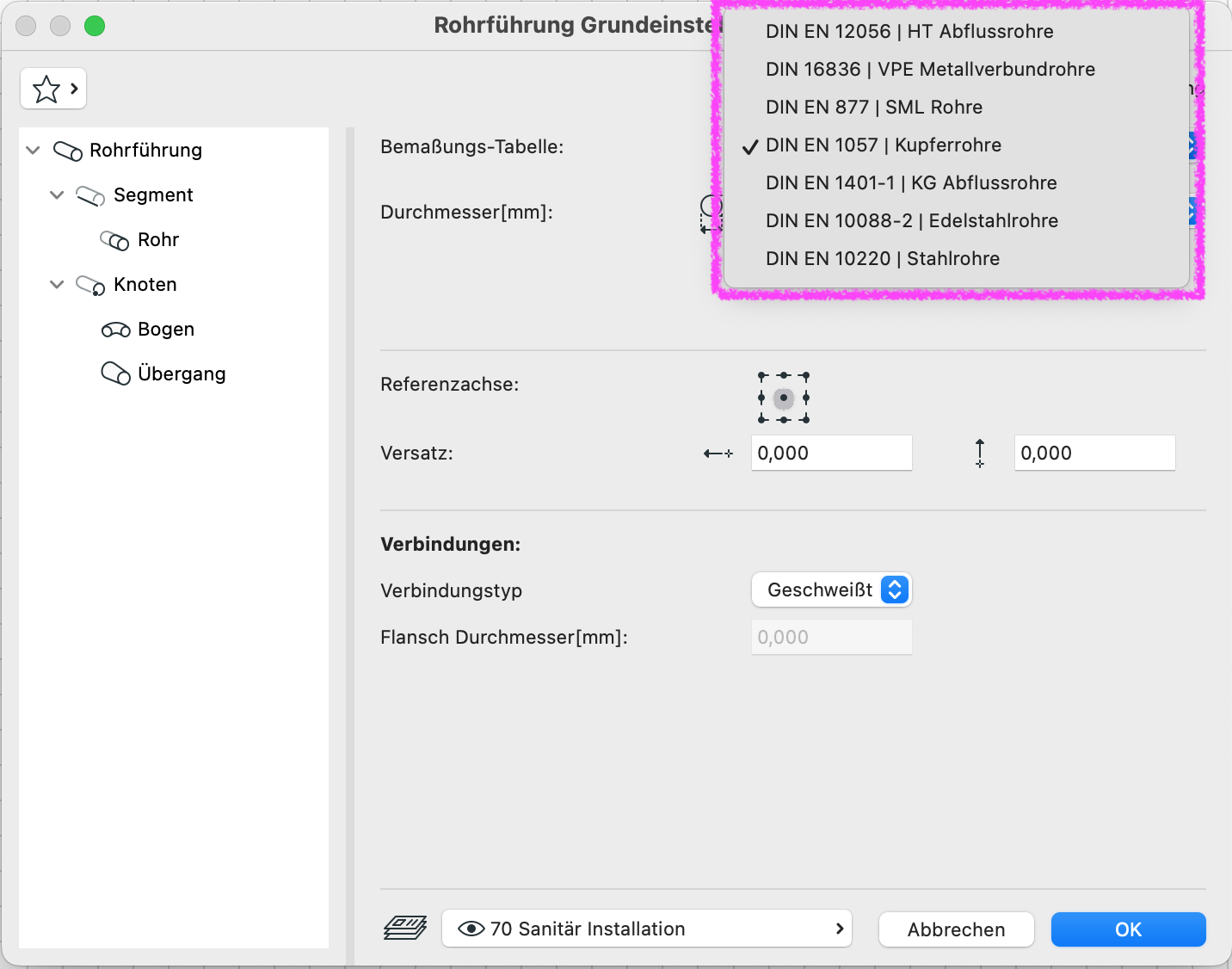

Die eingeladenen HKLSE-Systeme müssen manuell den einzelnen HKLSE-Elementen, z.B. einer Rohrführung, in den Grundeinstellungen bei dem Punkt Bemaßungs-Tabelle zugewiesen werden.
Hinweise:
- Die oben dargestellten Schritte führen als Beispiel ein Rohrsegment an. Analog ist mit allen weiteren HKLSE-Elementen, z.B. dem Lüftungskanalsegment, vorzugehen, sofern die HKLSE-Systeme fehlen.
- Die Schritte 1 bis 3 beziehen sich auf den Fall, wenn die vordefinierten Standard-HKLSE-Systeme in der Projektdatei fehlen. Handelt es sich in der Projektdatei, welche migriert werden soll, um eigene erstelle HKLSE-Systeme, dann müssen eben jene HKLSE-Systeme von Grund auf in der migrierten Projektdatei in Archicad 28 neu erstellt und den HKLSE-Elementen zugewiesen werden.
