Problemstellung

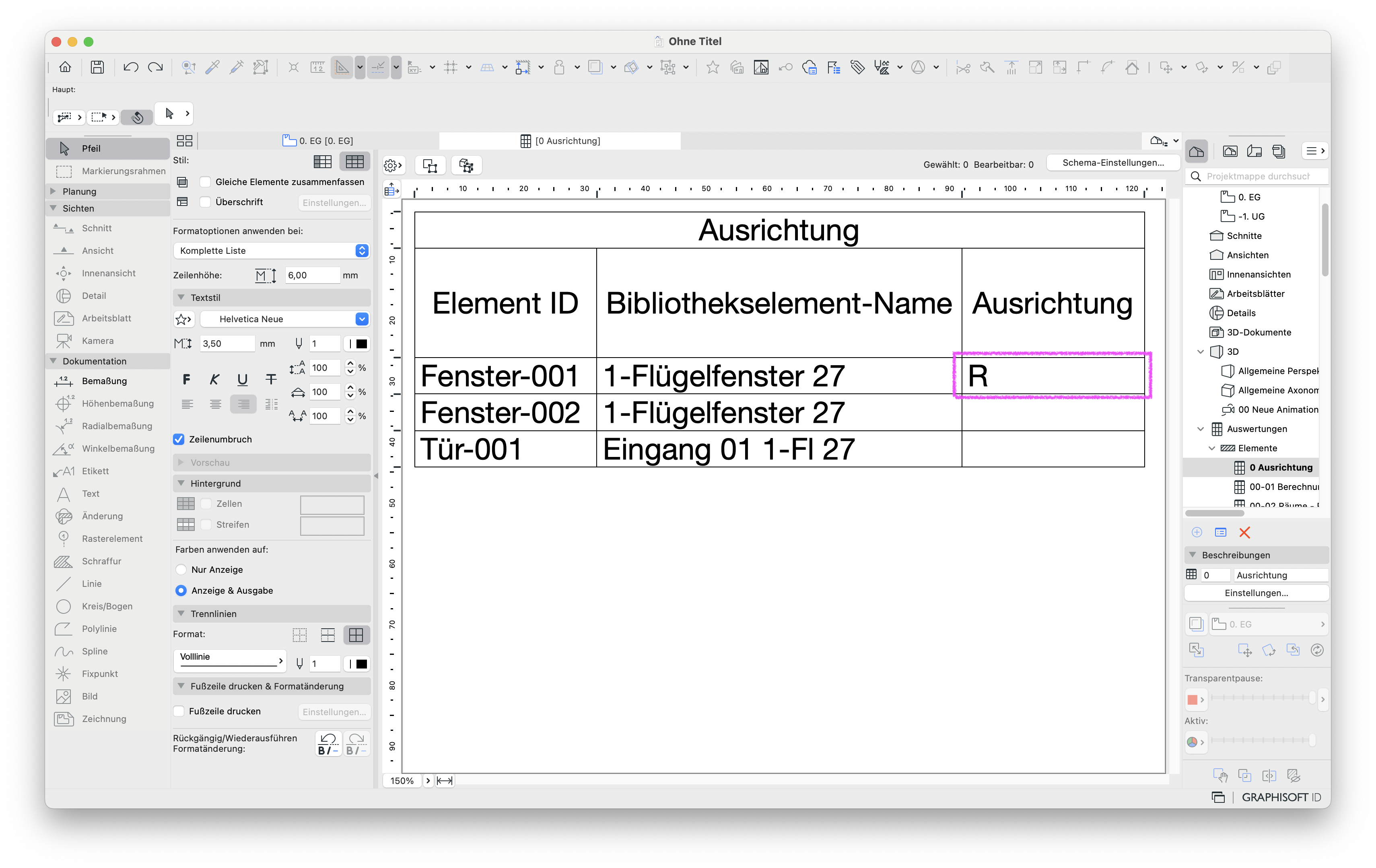

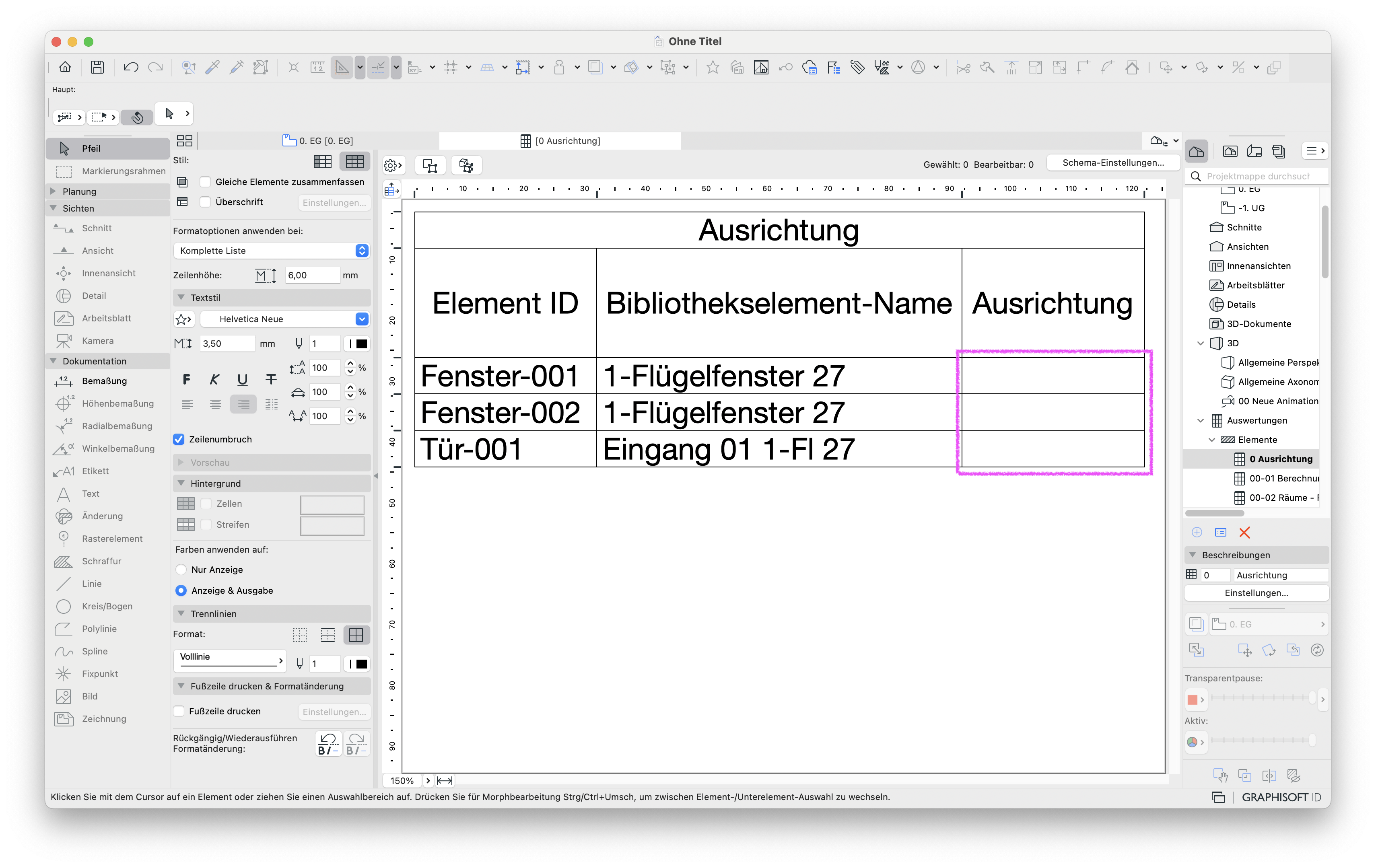

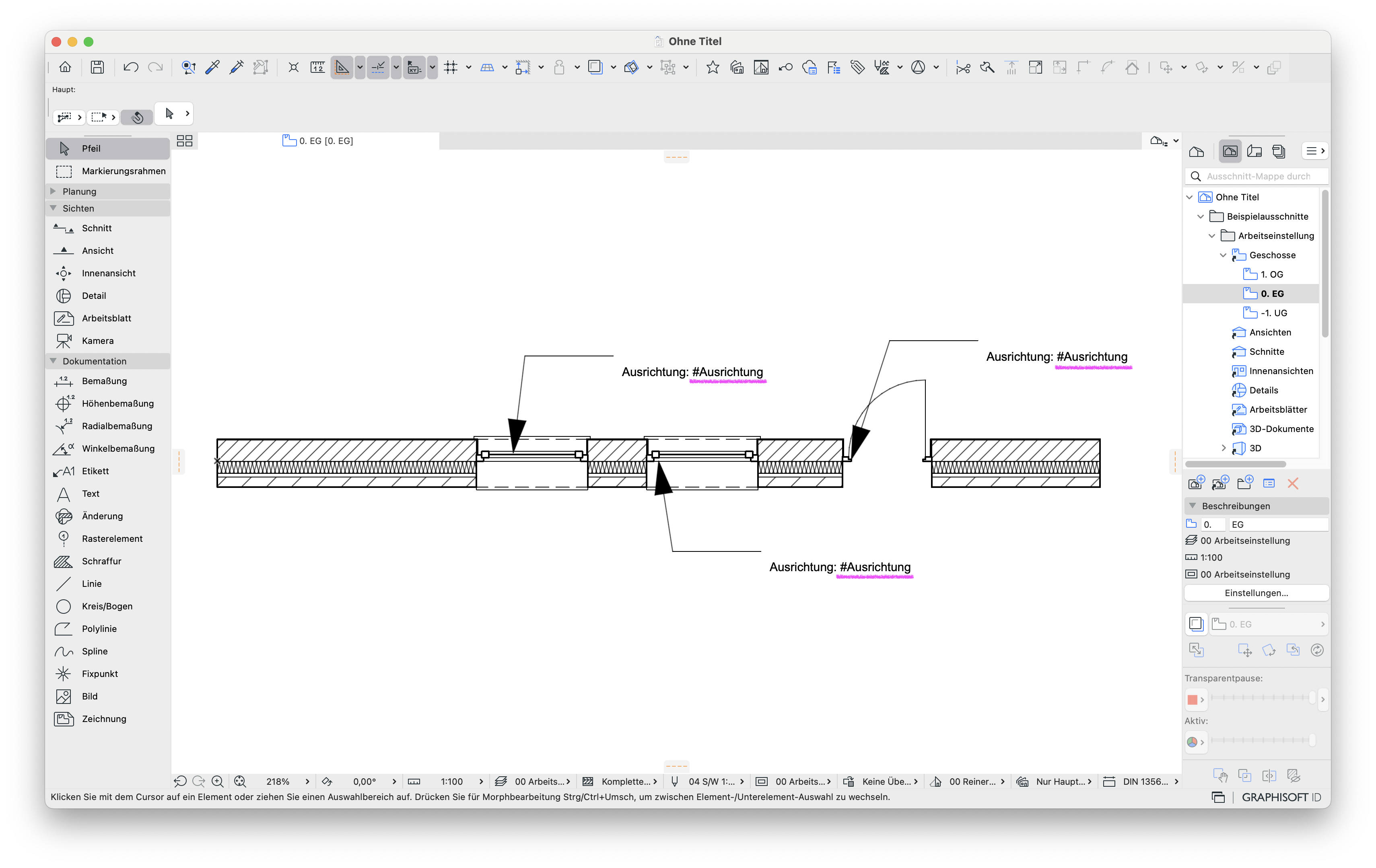

Der in der Auswertung und im Etikett angezeigte Parameter Ausrichtung zeigt für Fenster und Türen keine Ausrichtung an. Der Parameter ist leer oder wird mit #Ausrichtung angegeben.
Troubleshooting
1. Öffnungsflügel prüfen

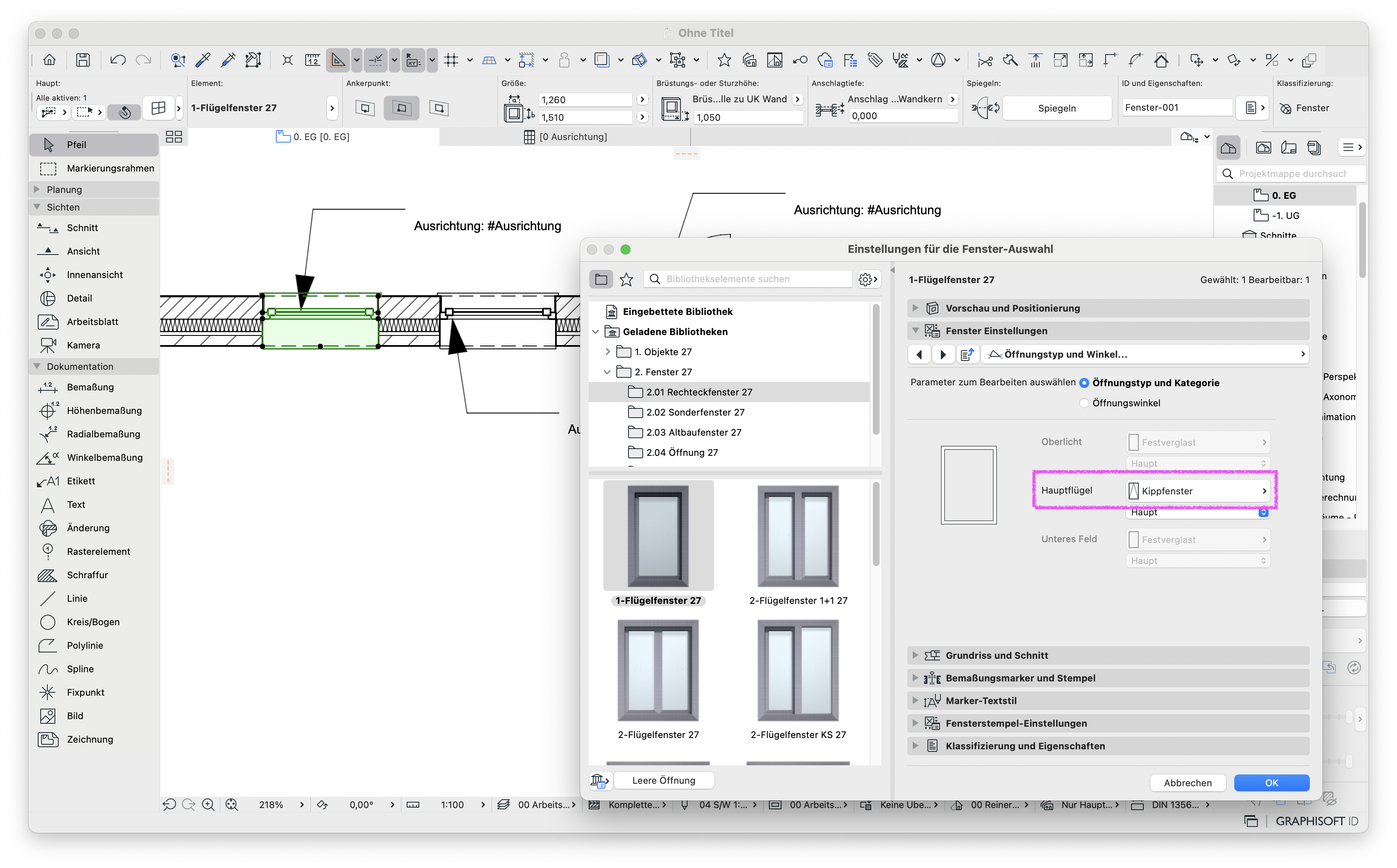

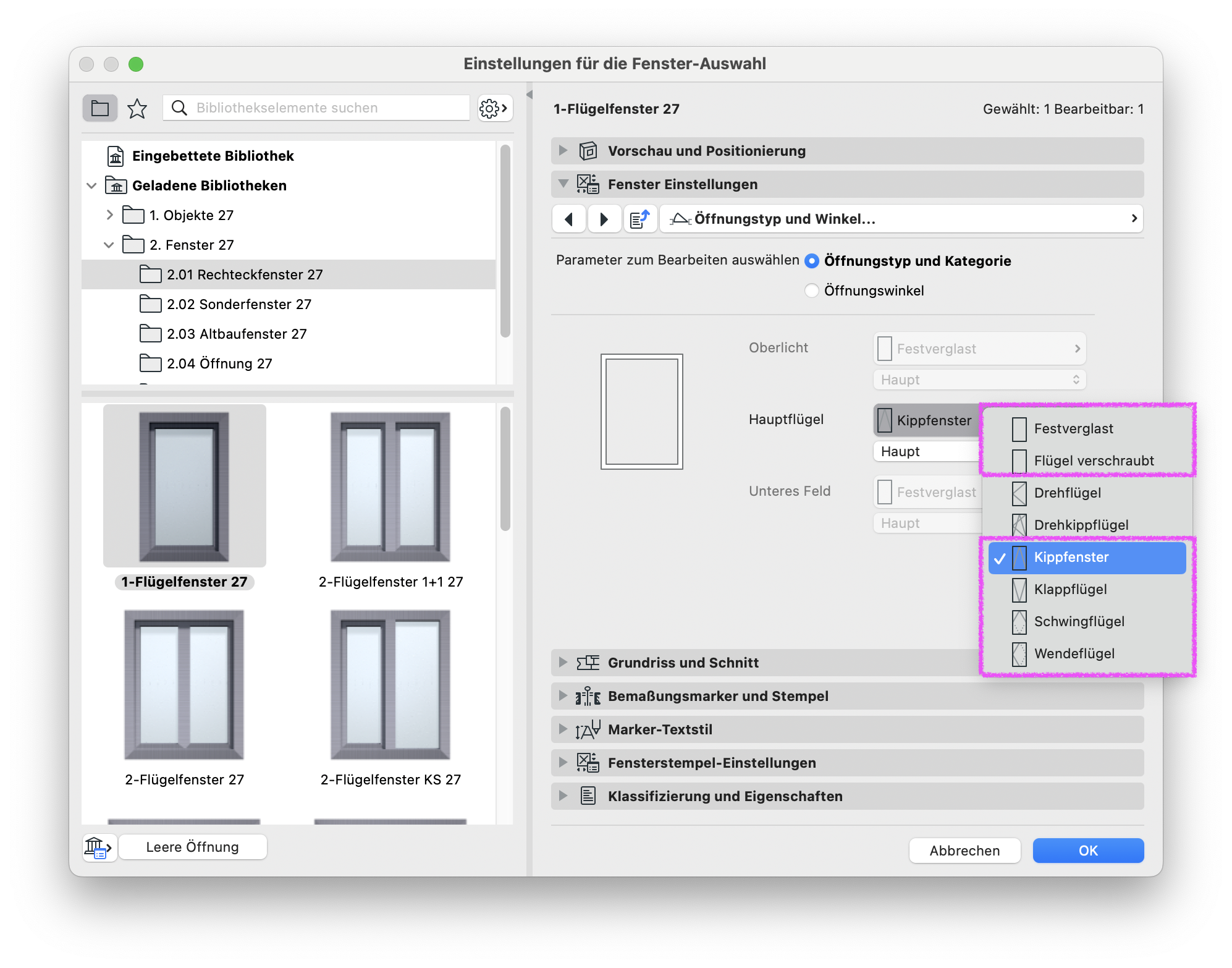

Wenn für den Flügel Festverglast, Flügel verschraubt, Kippfenster, Klappfenster, Schwingflügel oder Wendeflügel gewählt wird, dann hat das Fenster keine Ausrichtung, die rechts oder links entspricht. Der Parameter existiert damit nicht, da das Fenster nicht nach rechts oder links geöffnet wird.

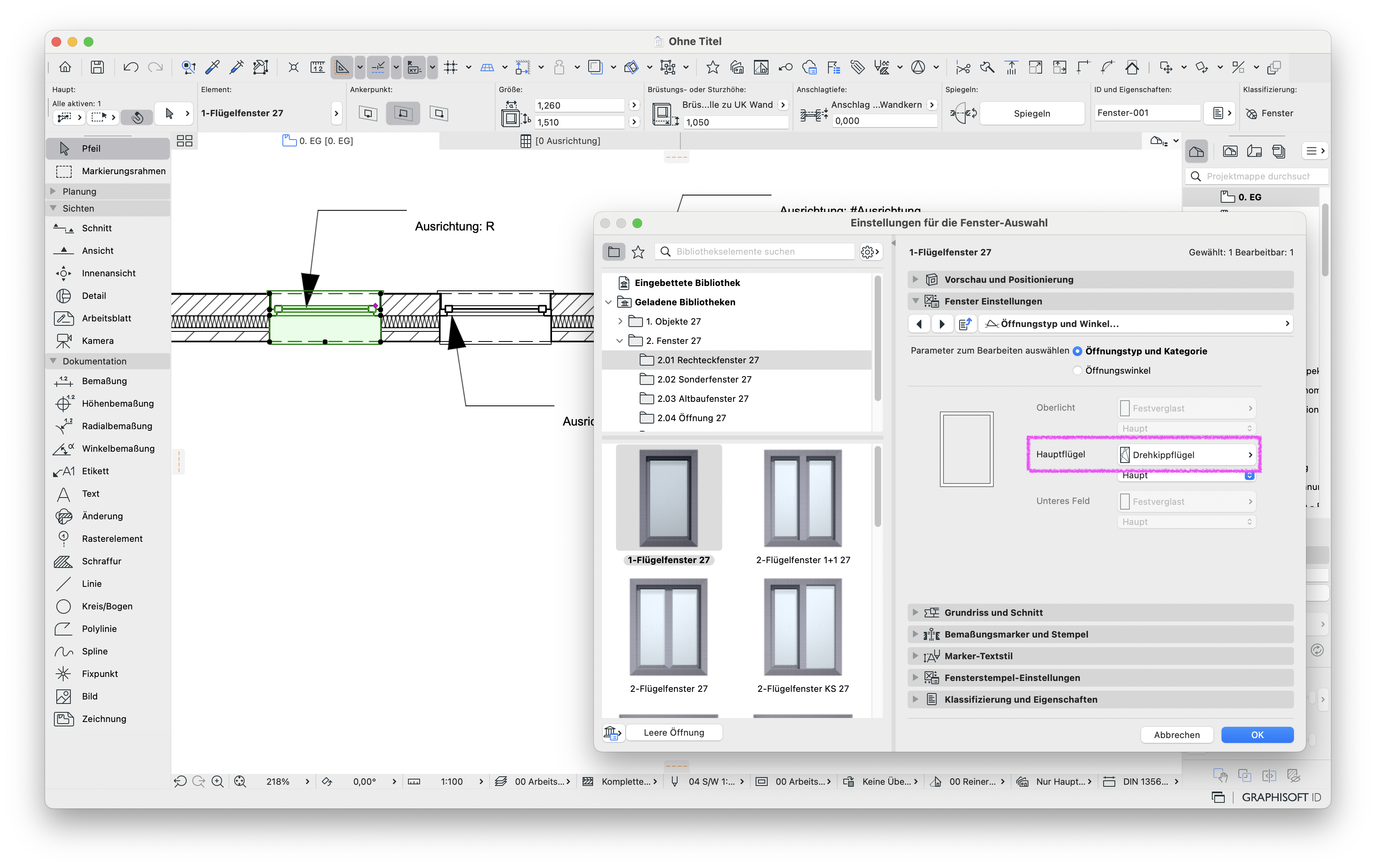

Nur ein Fenster mit einem Drehflügel oder Drehkippflügel kann eine Ausrichtung Rechts (R) bzw. Links (L) haben.
2. Eigene Ausrichtung verwendet
Fenster und Türen können in den Einstellungen eine eigene Ausrichtungsdefinition erhalten.

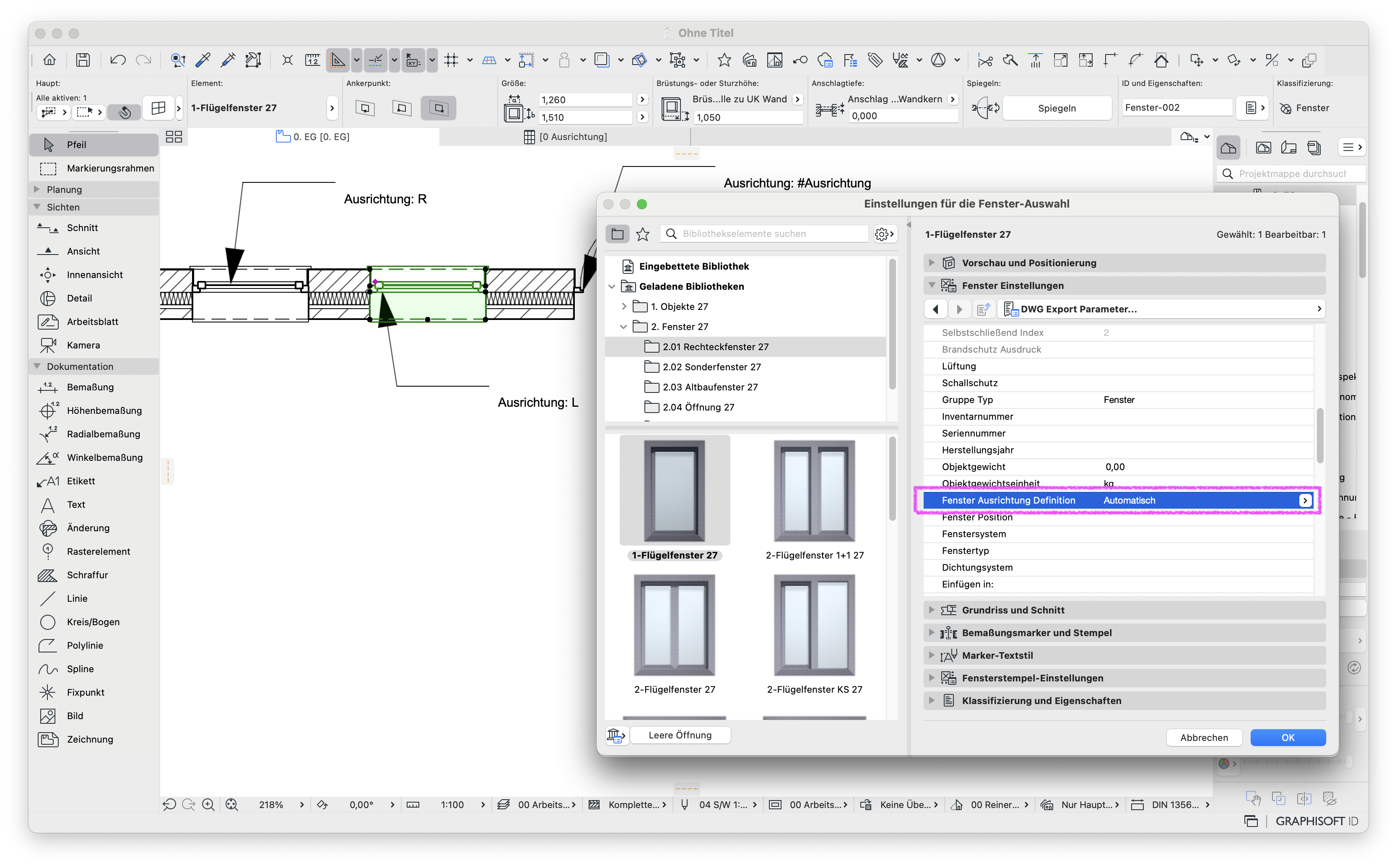

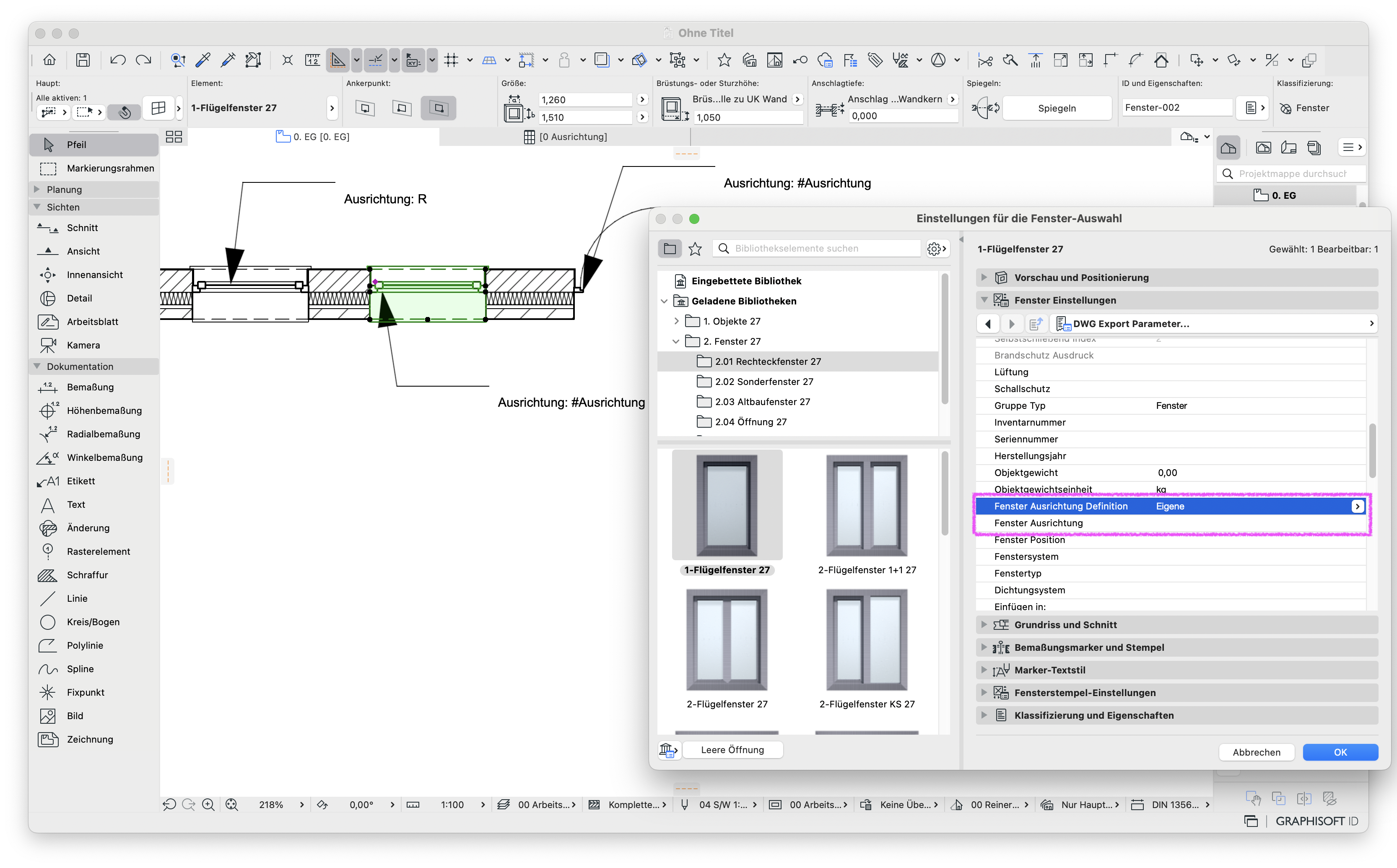

Um dies für Fenster zurückzusetzen, müssen die betroffenen Fensterelemente ausgewählt und mit Strg+T bzw. Cmd+T in die Einstellungen für die Fensterauswahl gewechselt werden. Unter Fenster Einstellungen > DWG Export Parameter... muss für den Wert Fenster Ausrichtung Definition der Wert von Eigene auf Automatisch umgestellt werden.

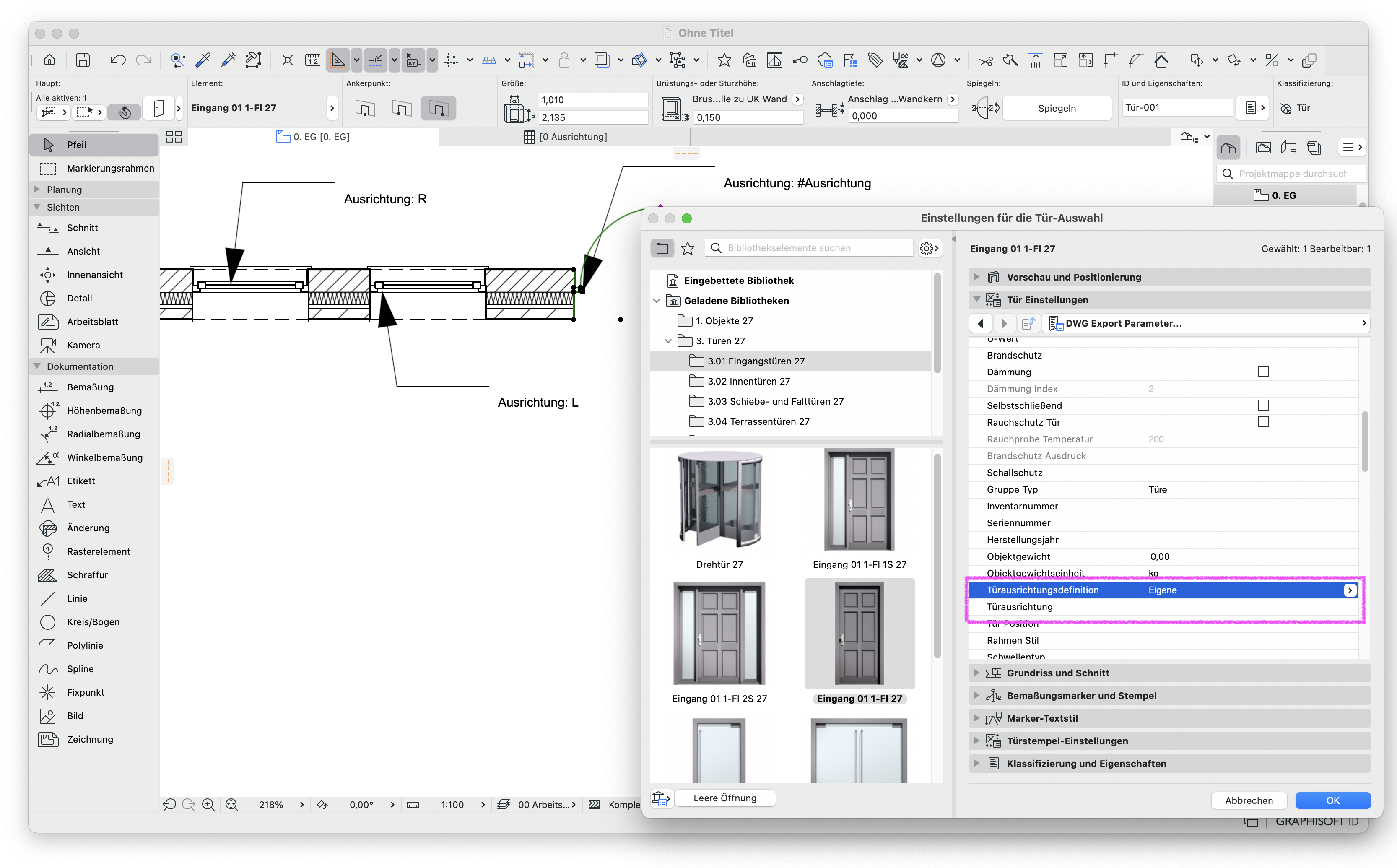

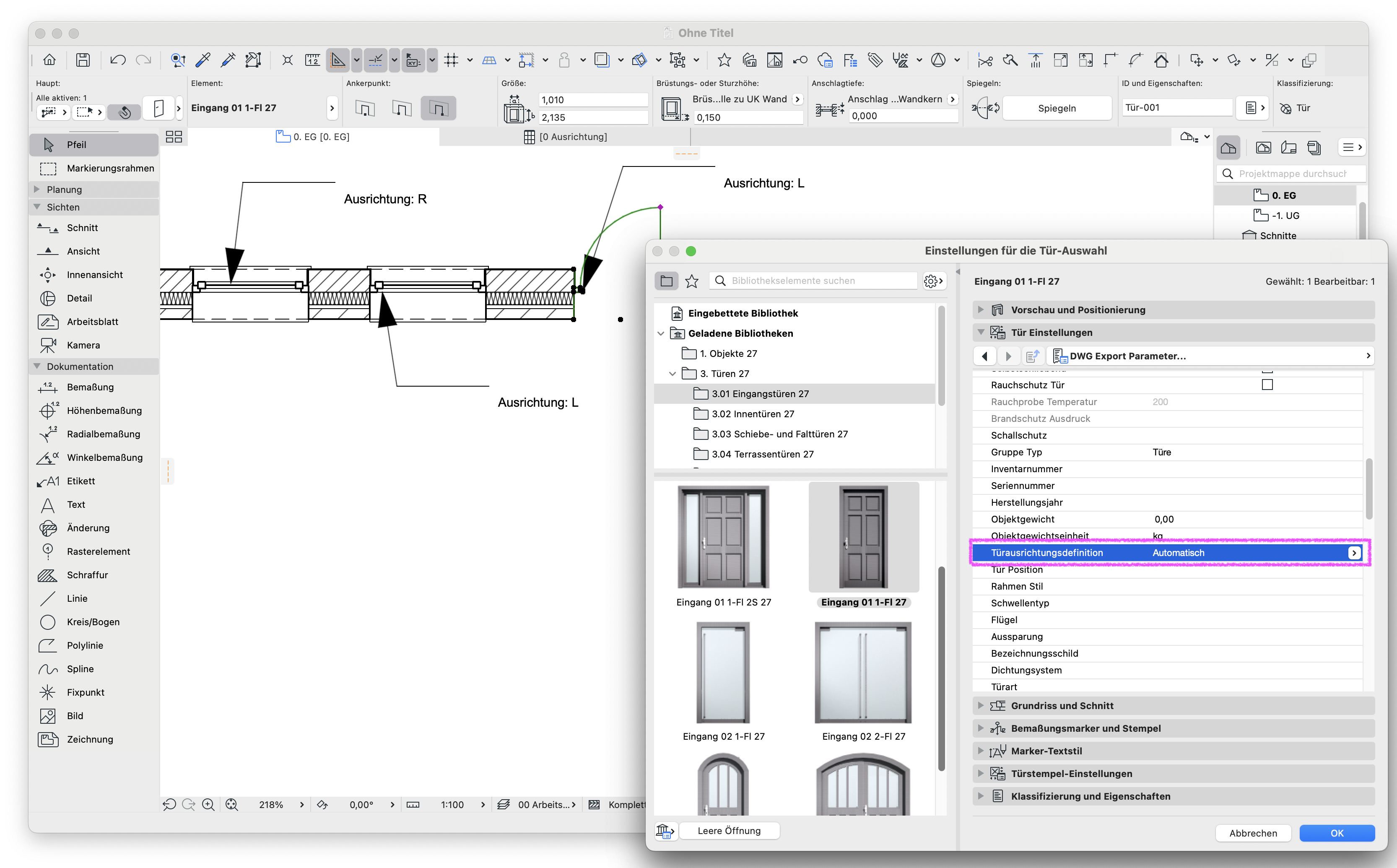

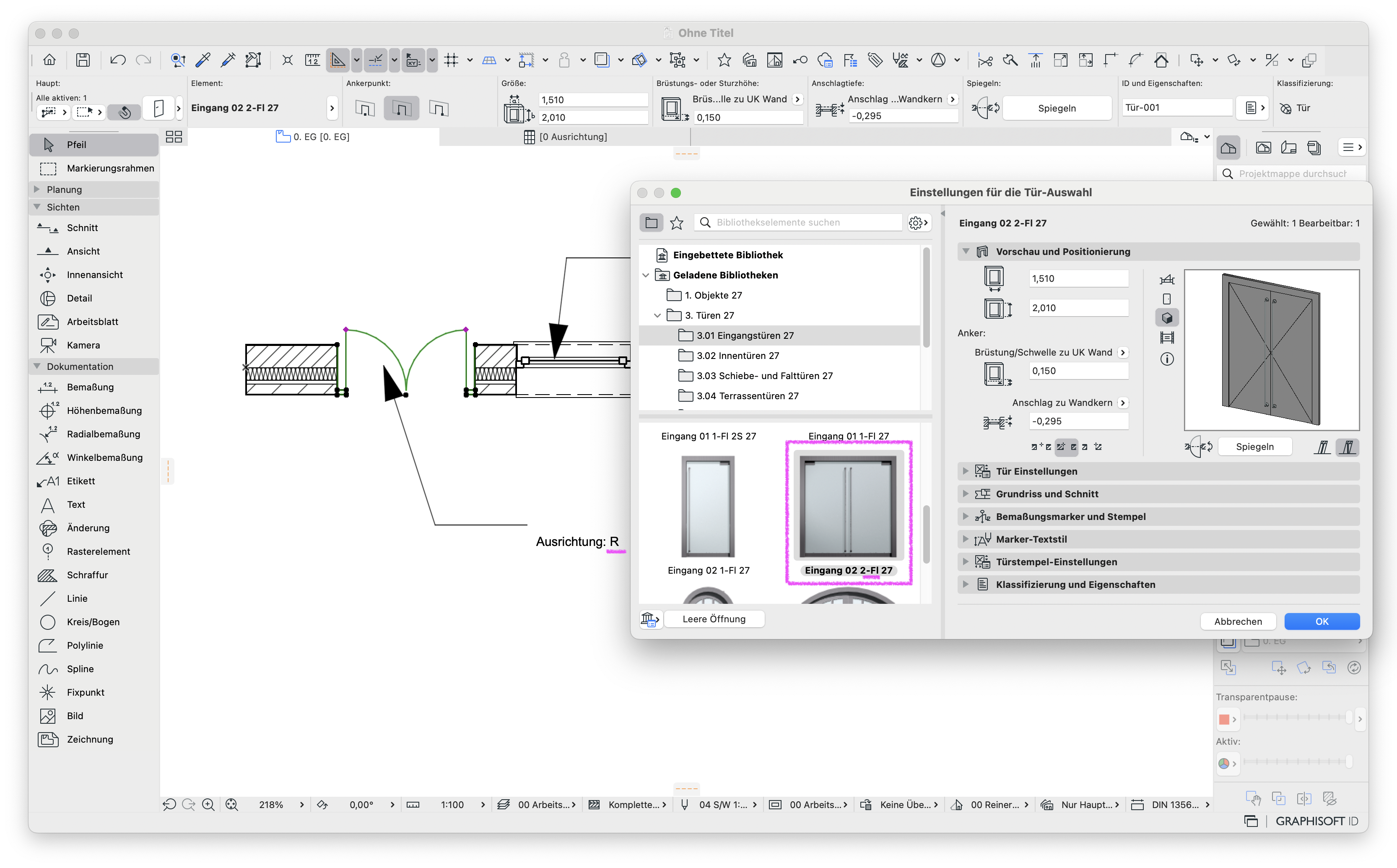

Um dies für Türen zurückzusetzen, müssen die betroffenen Türelemente ausgewählt und mit Strg+T bzw. Cmd+T in die Einstellungen für die Türauswahl gewechselt werden. Unter Tür Einstellungen > DWG Export Parameter... muss für den Wert Türausrichtungsdefinition der Wert von Eigene auf Automatisch umgestellt werden.
Hinweis:

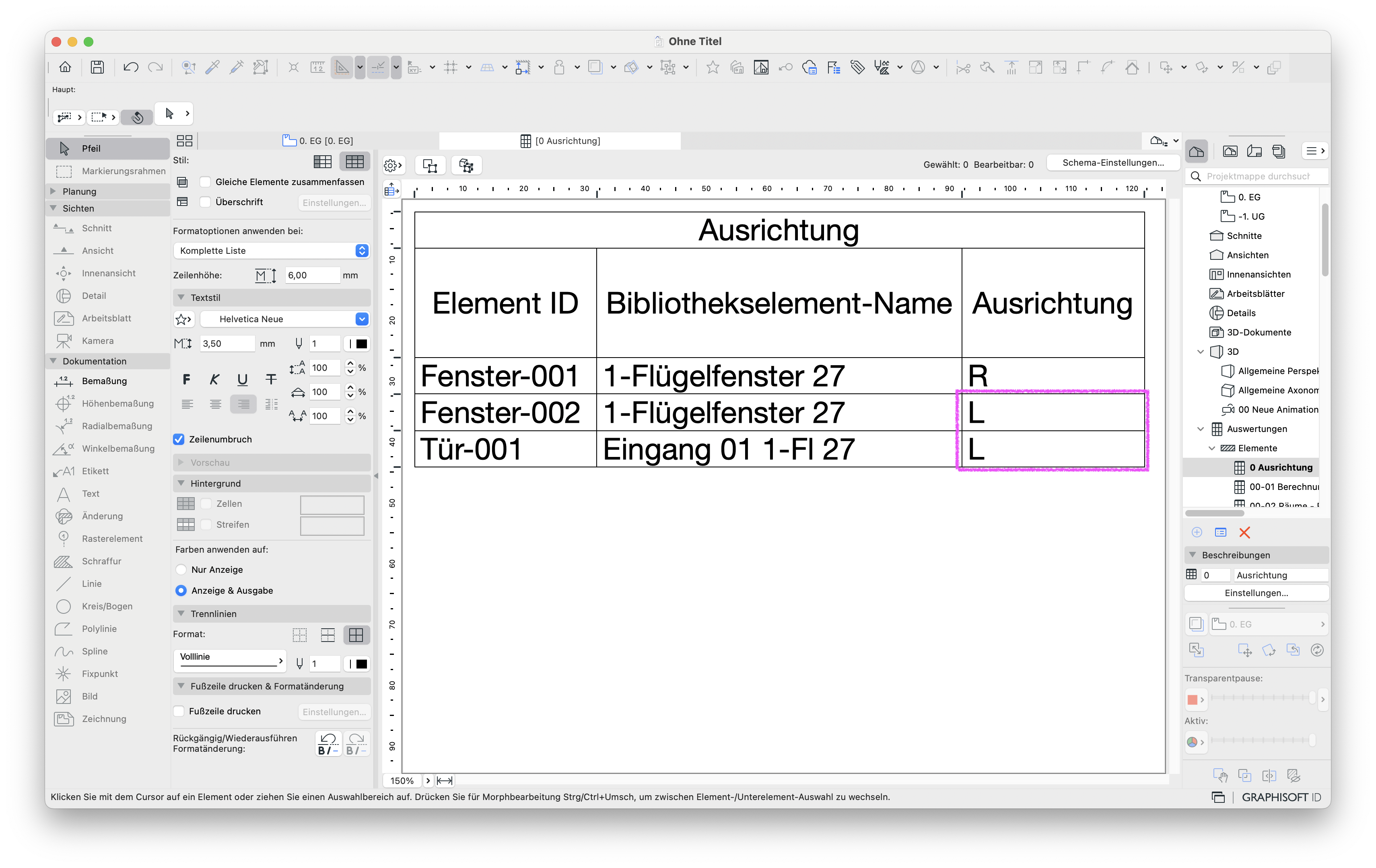

Die Ausrichtung wird während des Platzierens von Fenstern bzw. Türen festgelegt. Das Spiegeln der Elemente kann sich direkt auf die Ausrichtung auswirken. Fenster und Türen mit mehreren Öffnungsflügeln haben trotzdem nur eine Ausrichtung, die sinnvoll bei der Platzierung des Bibliothekselements festgelegt werden muss.
