Problemstellung

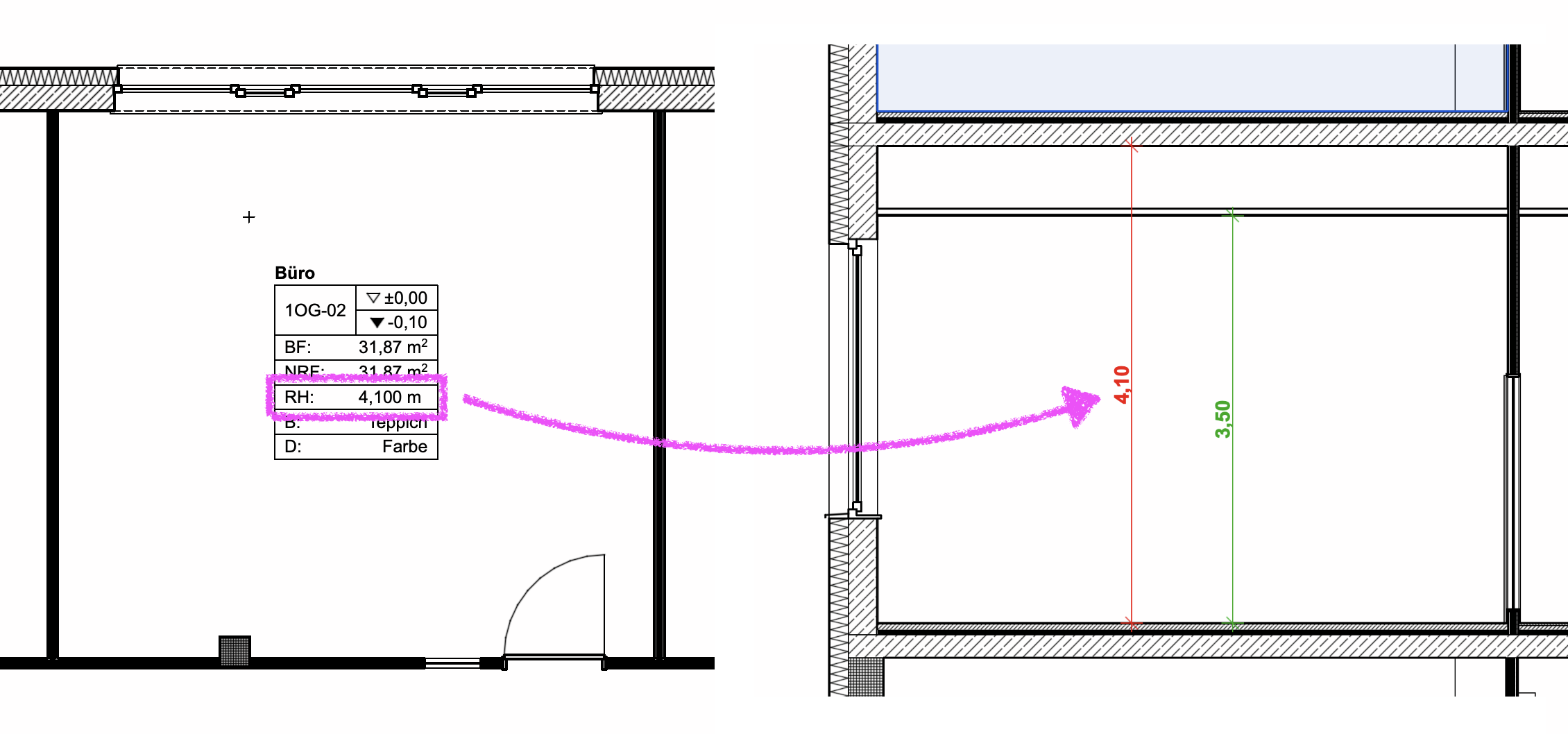

Der Parameter Raumhöhe in den Raum-Einstellungen unter Einstellungen > Inhalt 1:X zeigt nicht die lichte Raumhöhe, z.B. unter Berücksichtigung einer Abhangdecke, sondern die Gesamthöhe des Raumes. Zum Beispiel wird anstelle 3,50m ein Höhenwert von 4,10m angezeigt:
Troubleshooting
Die lichte Raumhöhe kann über eine berechnete Eigenschaft ausgegeben werden. Im Folgenden sind die Arbeitsschritte erläutert.
Hinweis:
Der beschriebene Workflow bezieht sich auf die Eigenschaften und Klassifizierungen aus der Beispiel-Vorlagen-Datei (Standard Archicad Vorlagen).

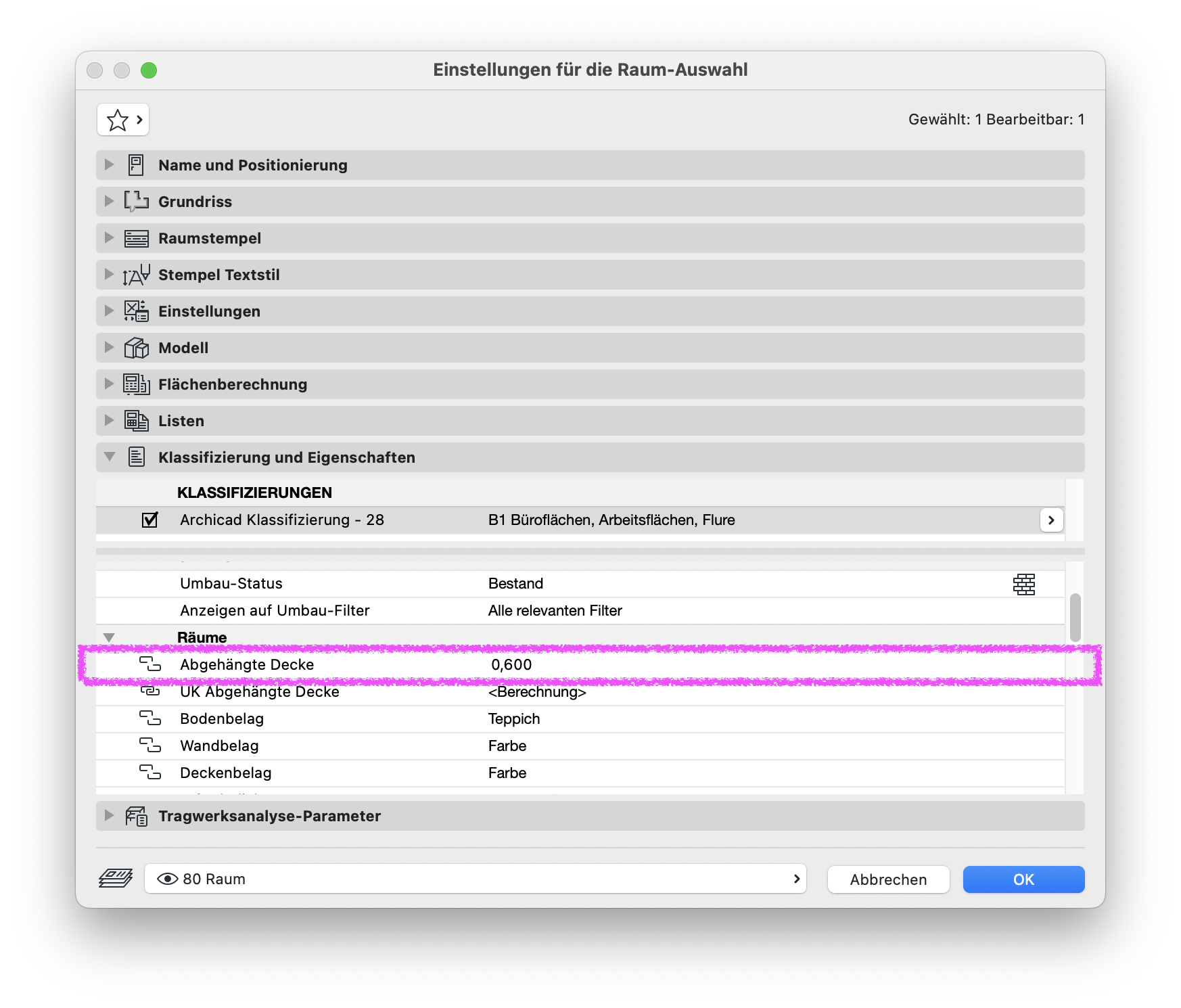

1. Wert für Eigenschaft Abgehängte Decke eingeben
Einstellungen für die Raum-Auswahl > Klassifizierung und Eigenschaften > Räume
Die Standard-Eigenschaft Abgehängte Decke definiert den Abstand der Unterkante Abgehängte Decke zu Unterkante Rohdecke. Das entspr. Längenmaß ist manuell einzugeben, z.B. 0.60.

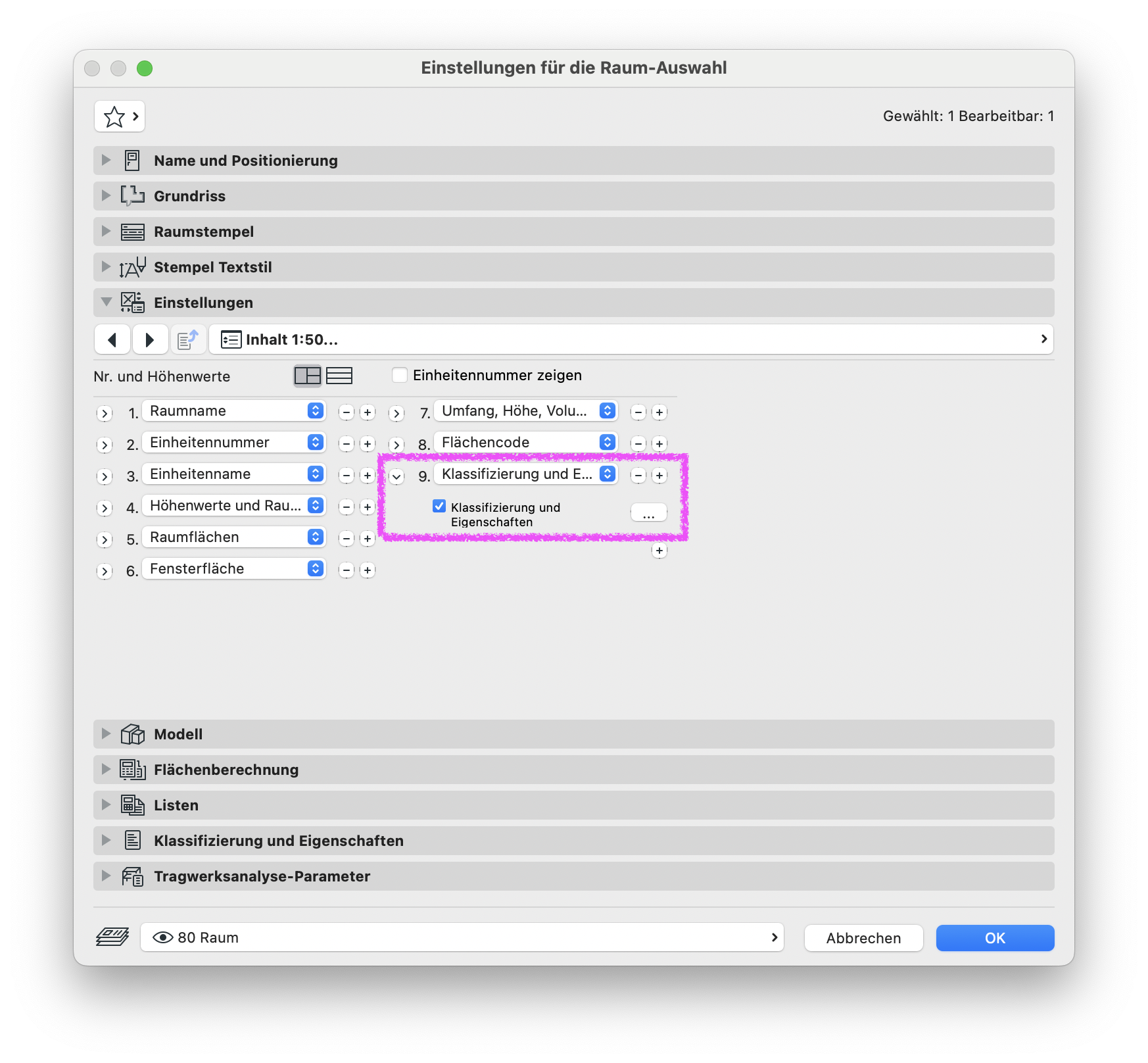

2. Klassifizierung und Eigenschaften dem Inhalt hinzufügen
Einstellungen für die Raum-Auswahl > Einstellungen > Inhalt 1:X

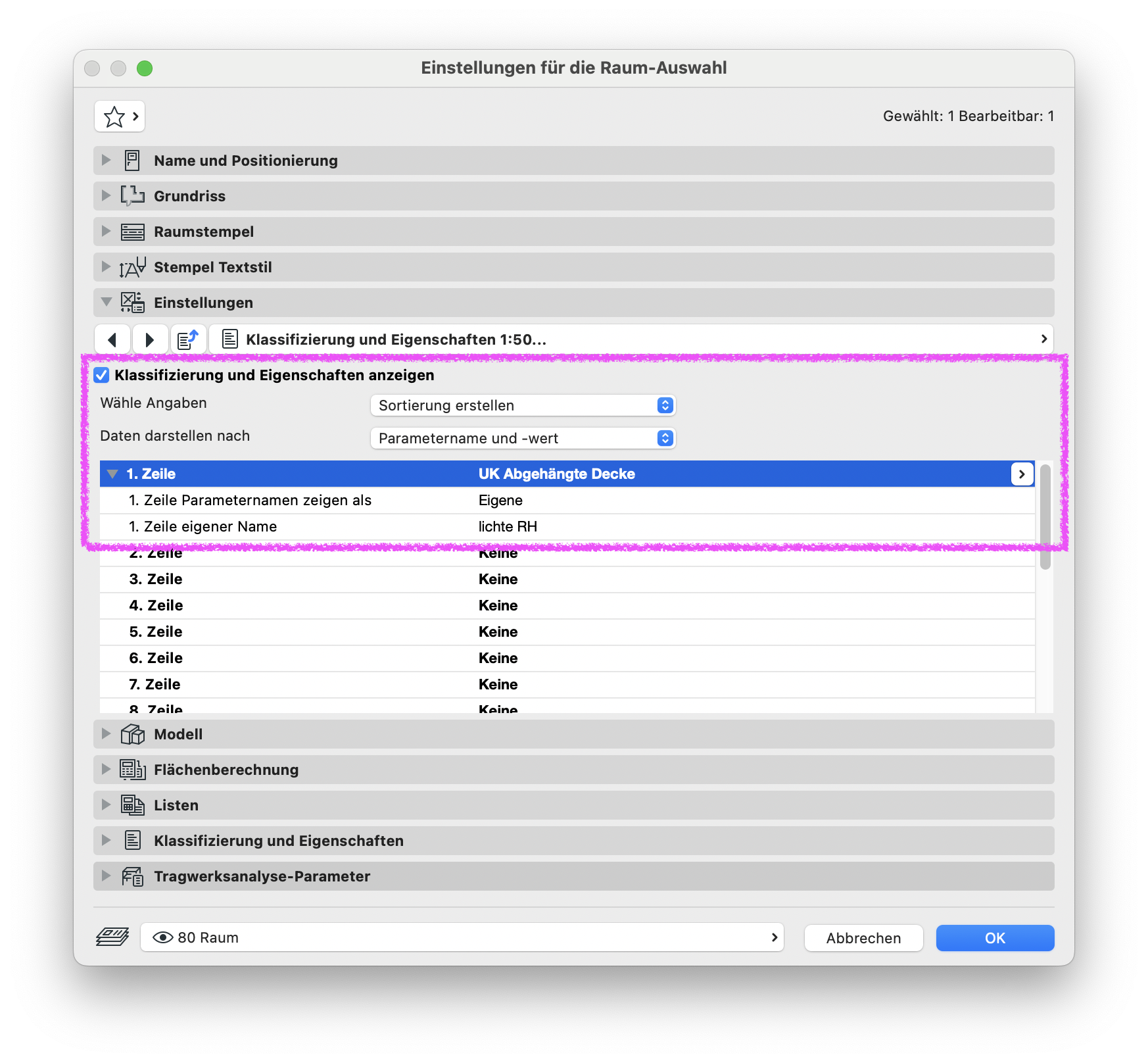

3. Parameter UK Abgehängte Decke aktivieren
Einstellungen für die Raum-Auswahl > Einstellungen > Klassifizierung und Eigenschaften 1:X
- Haken aktivieren bei Klassifizierung und Eigenschaften anzeigen.
- Bei 1. Zeile den Standard-Parameter UK Abgehängte Decke einstellen.

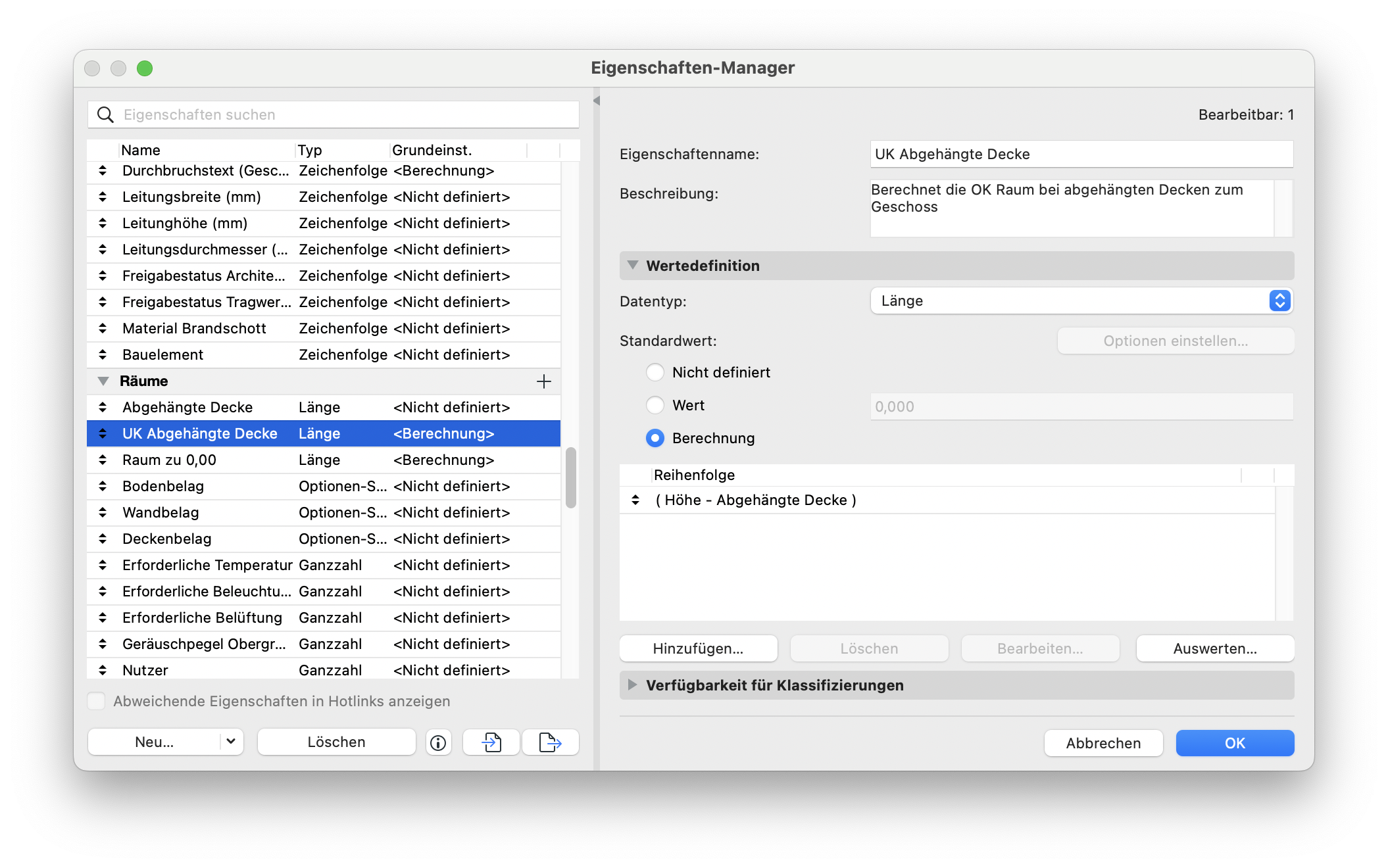

Hinweis:
Jener Parameter ist im Eigenschaften-Manager unter Optionen > Eigenschaften-Manager... zu finden:
