Problemstellung

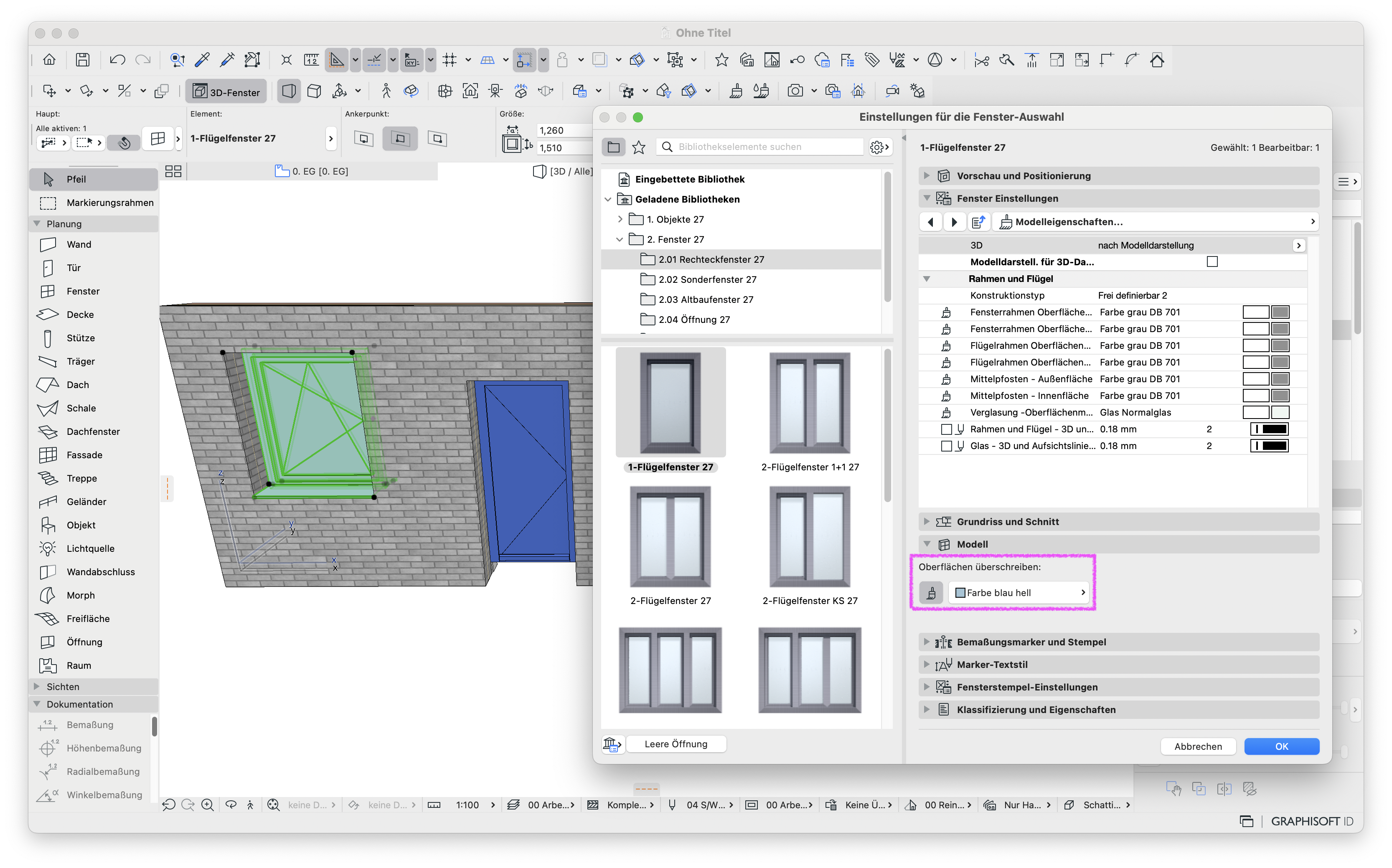

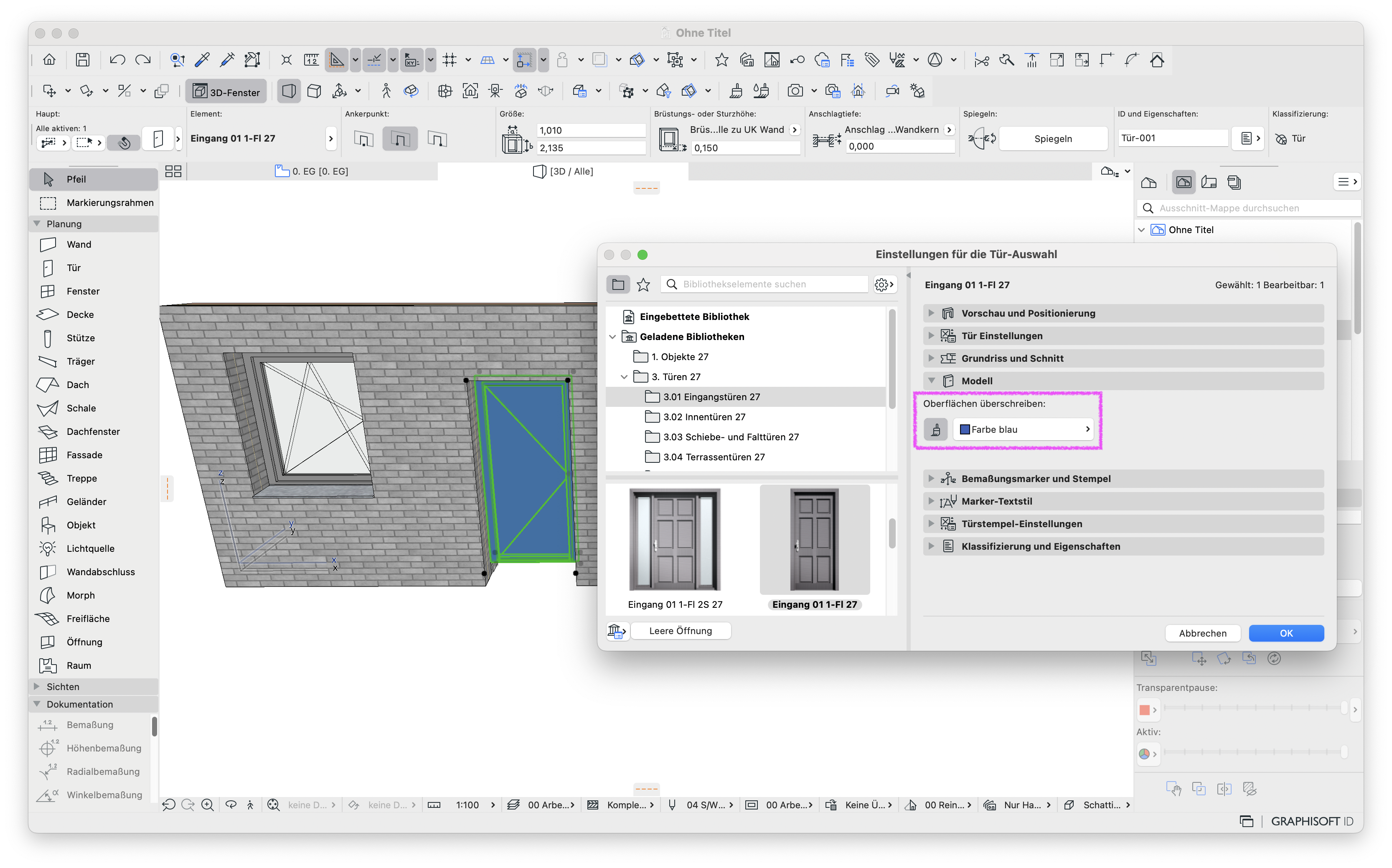

Die Oberflächen von Türen und Fenster sind einheitlich mit einer anderen Oberfläche überschrieben. Es ist nicht möglich die Oberfläche im Element zu deaktivieren. Die im 3D angezeigte Oberfläche wird auch nicht durch den Umbau-Status, einer Grafischen Überschreibung, eine Variante oder den Modelleigenschaften des Elements verändert.
Troubleshooting
1. Modell-Reiter einblenden

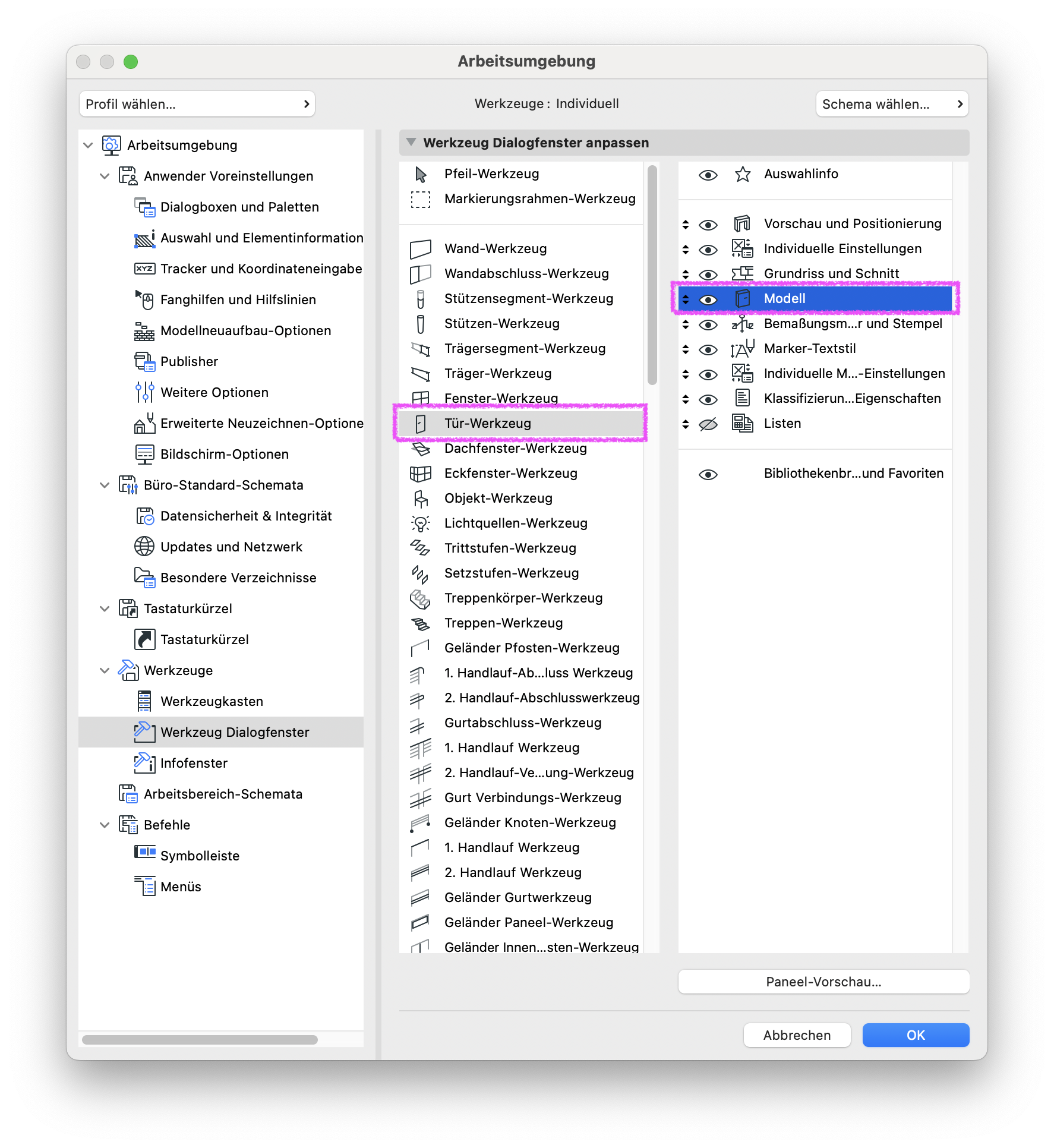

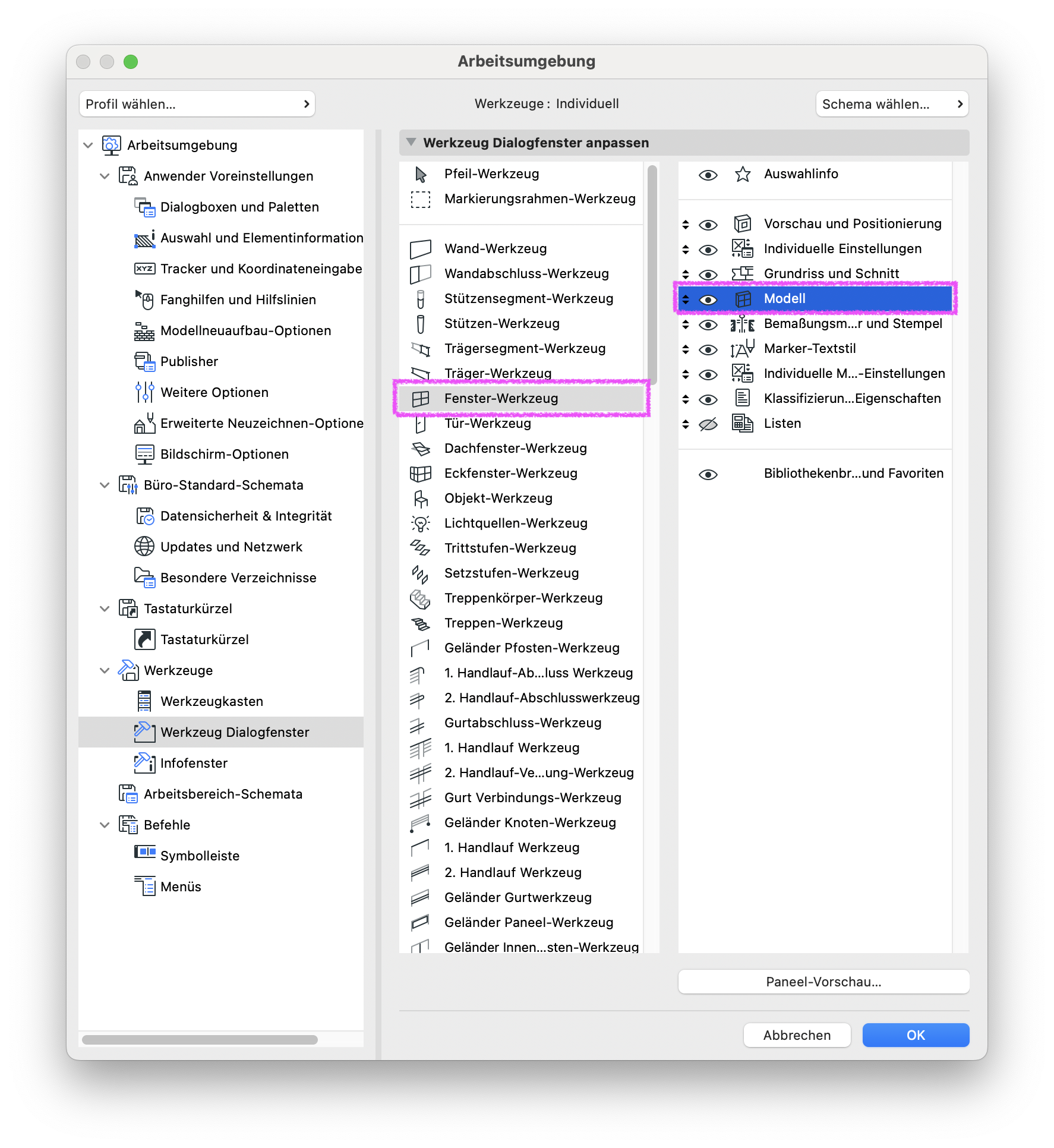

- Optionen > Arbeitsumgebung > Werkzeug Dialogfenster...
In der Arbeitsumgebung muss für das entsprechende Werkzeug, Tür bzw. Fenster, das Werkzeug Dialogfenster angepasst werden und der Reiter Modell über das Auge sichtbar geschaltet werden.
2. Oberflächenüberschreibung anpassen
- Anschließend erscheint in den Werkzeug-Einstellungen der Reiter Modell.

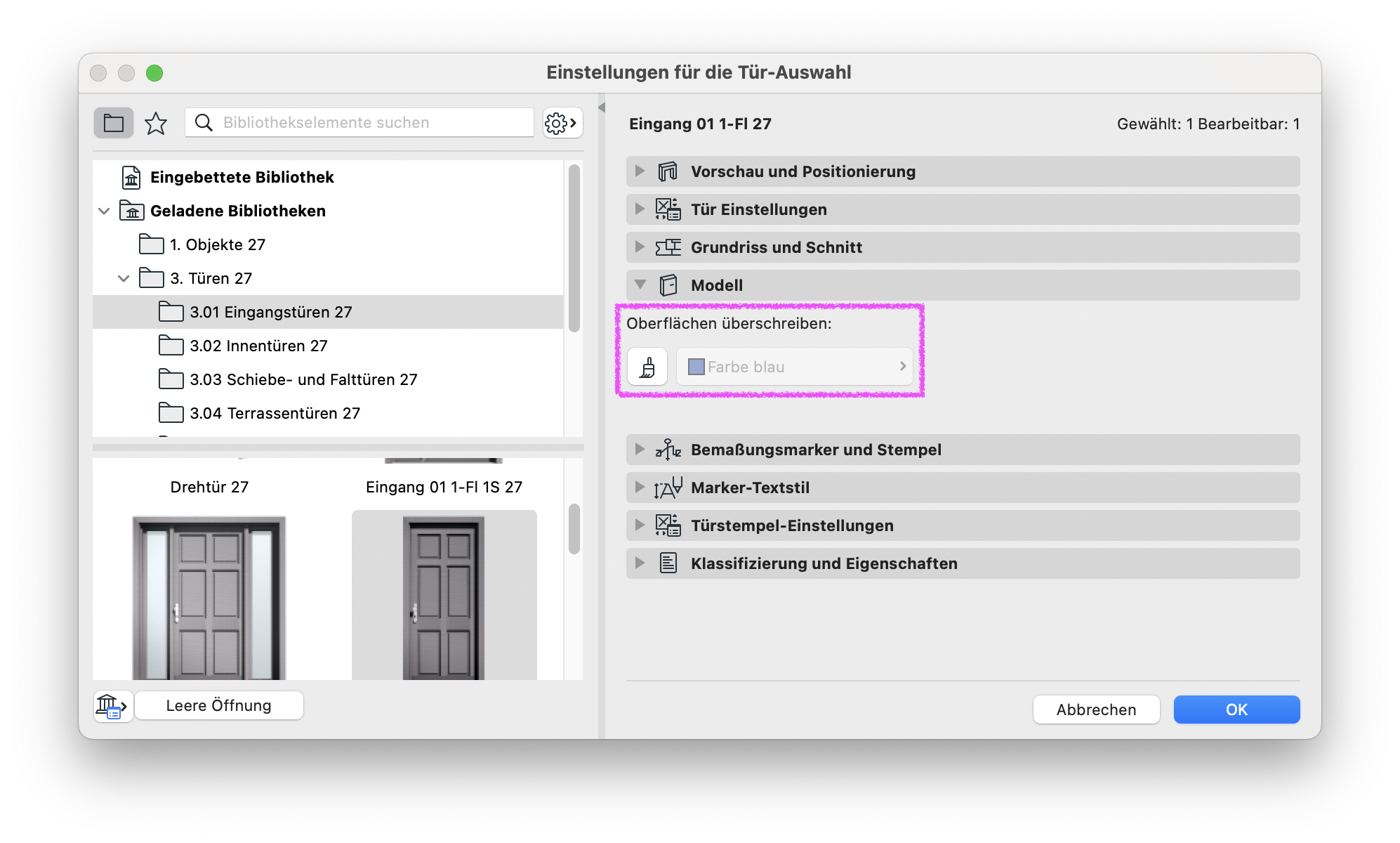

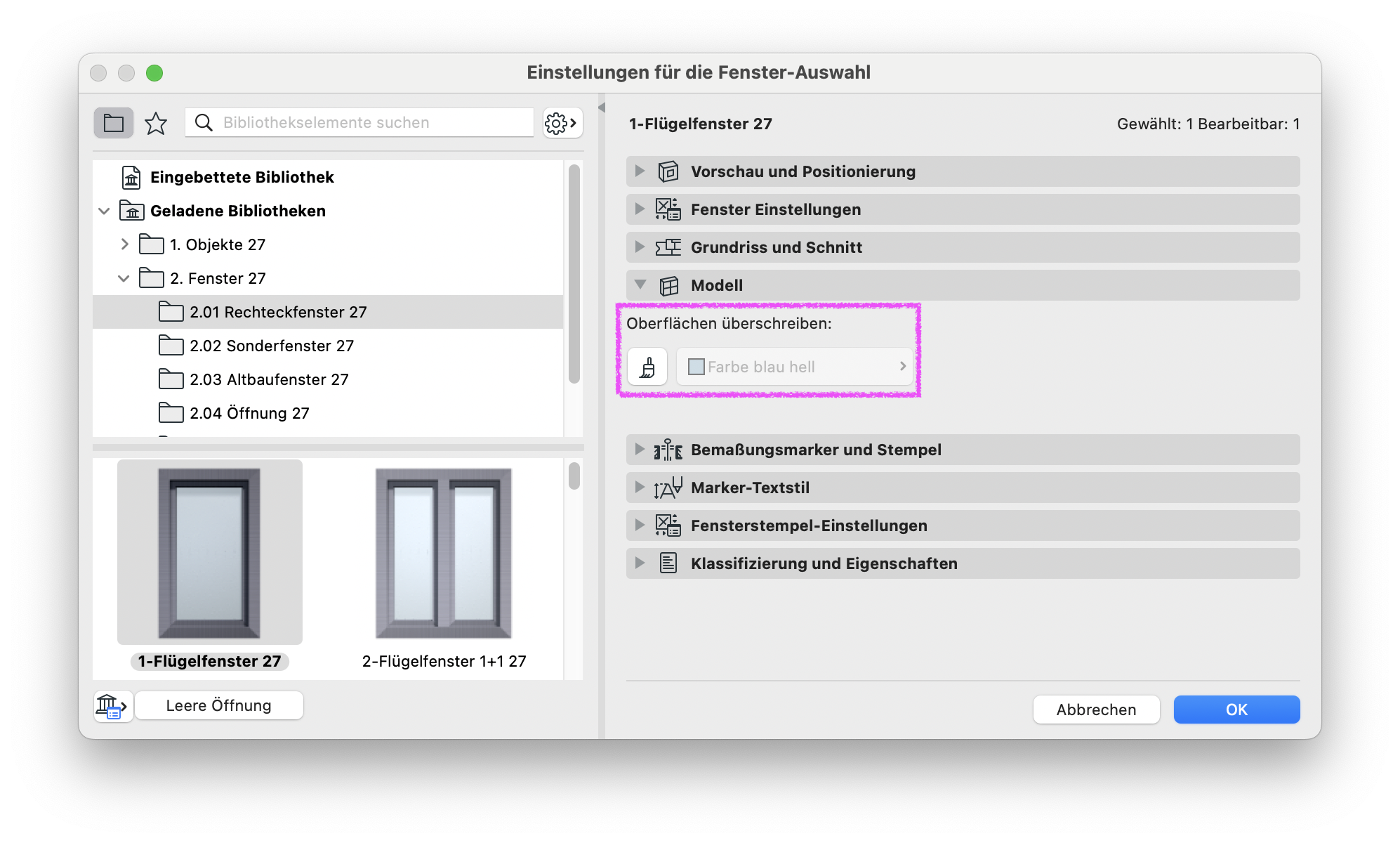

- Die Oberflächenüberschreibung kann dort deaktiviert werden.

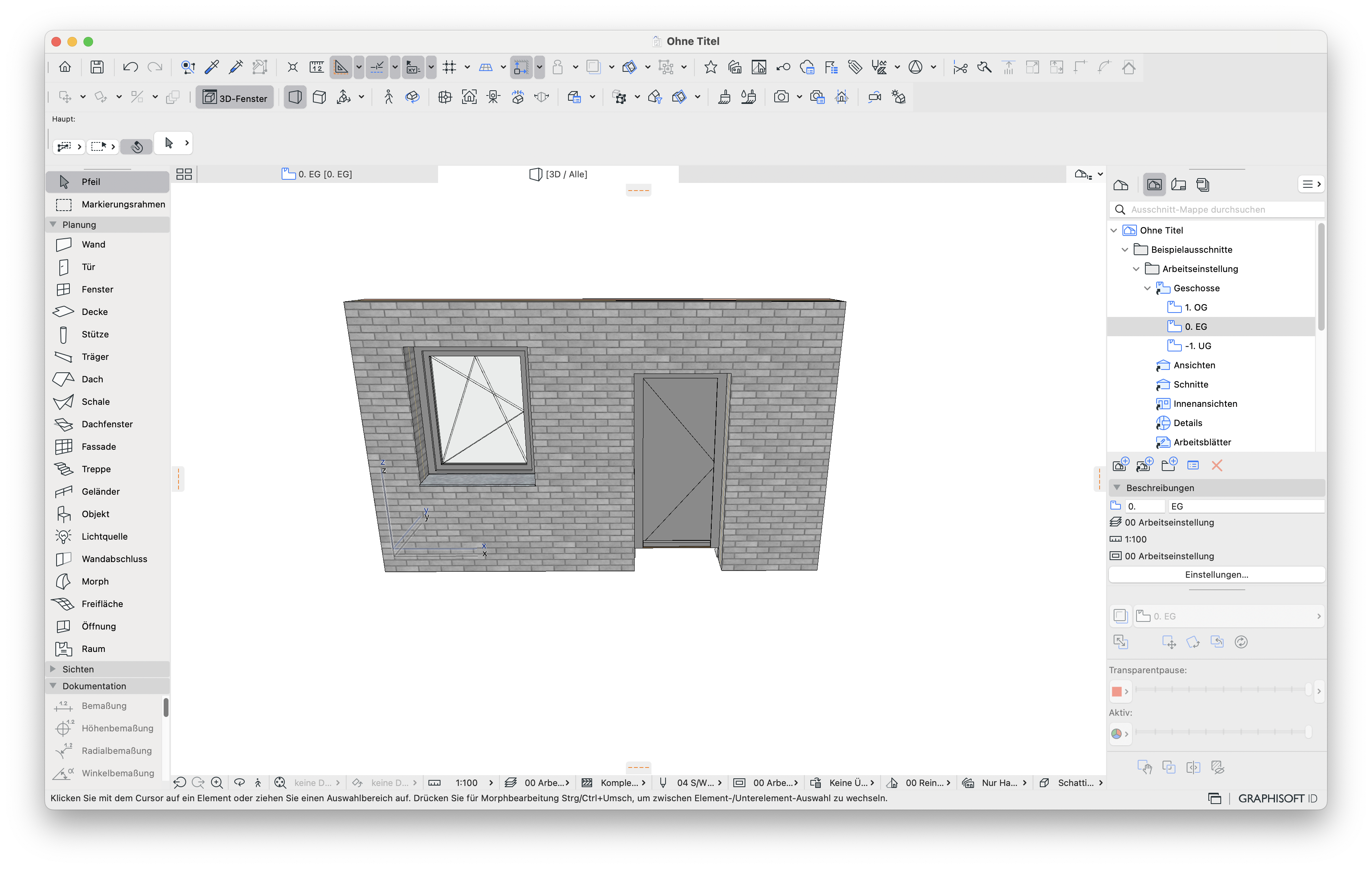

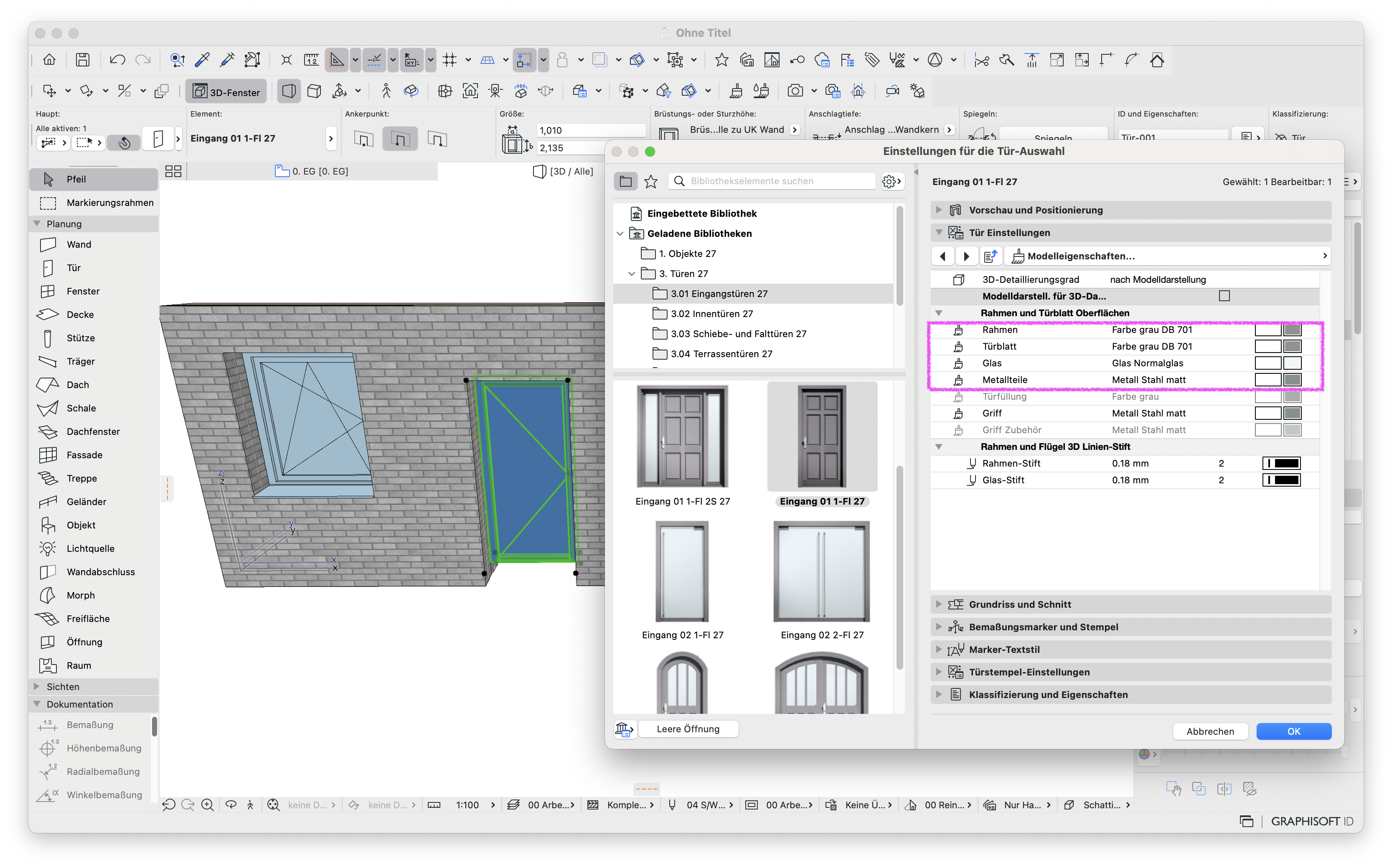

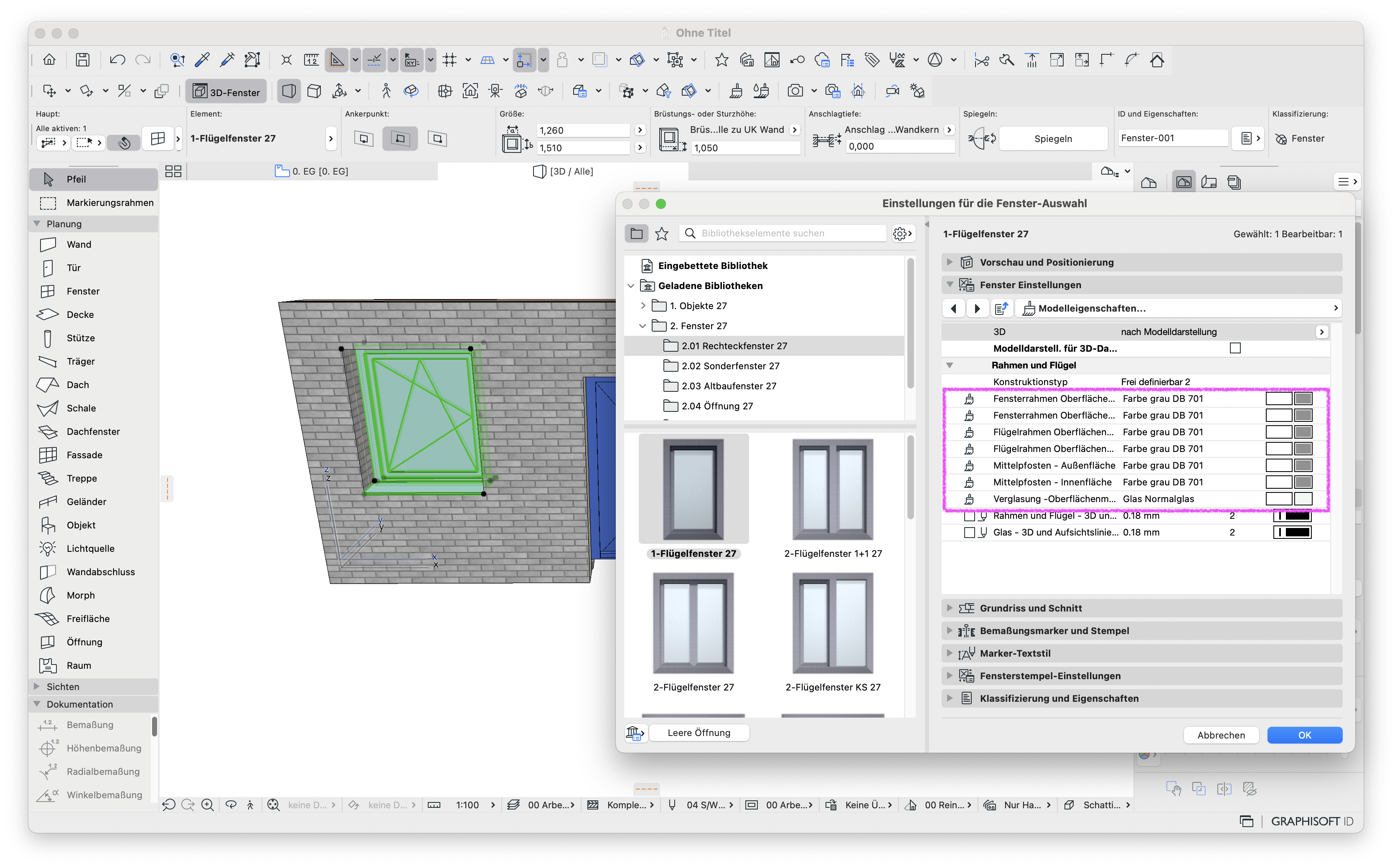

- Daraufhin wird das Element ohne überschriebene Oberfläche dargestellt.
