Problemstellung

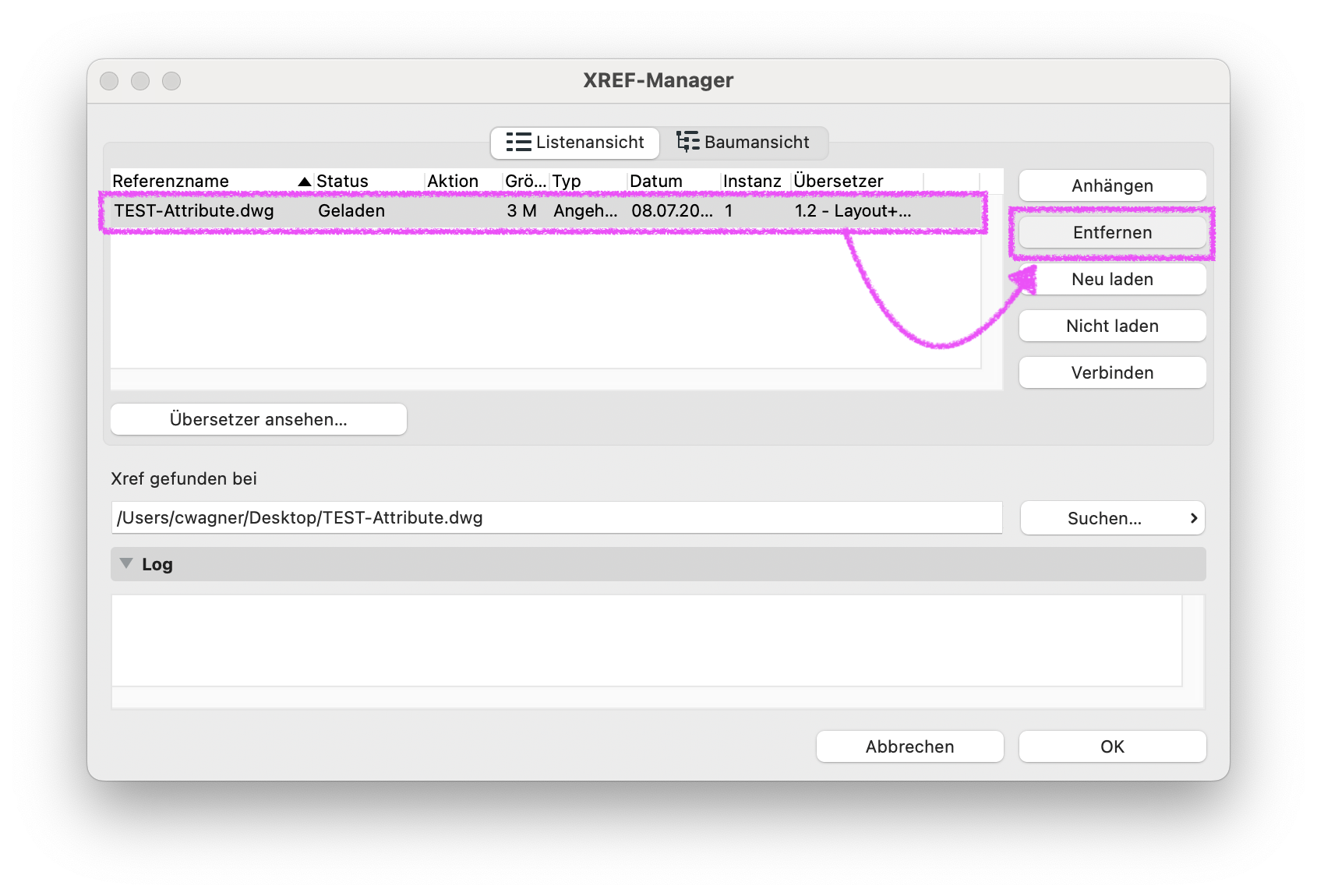

Wenn eine XRef im XRef-Manager über die Schaltfläche Entfernen aus der Datei gelöscht wird, bleiben die zugehörigen Attribute wie Ebenen, Linientypen und Schraffuren weiterhin in der Datei bestehen.
Troubleshooting
1. Xref-Attribute entfernen

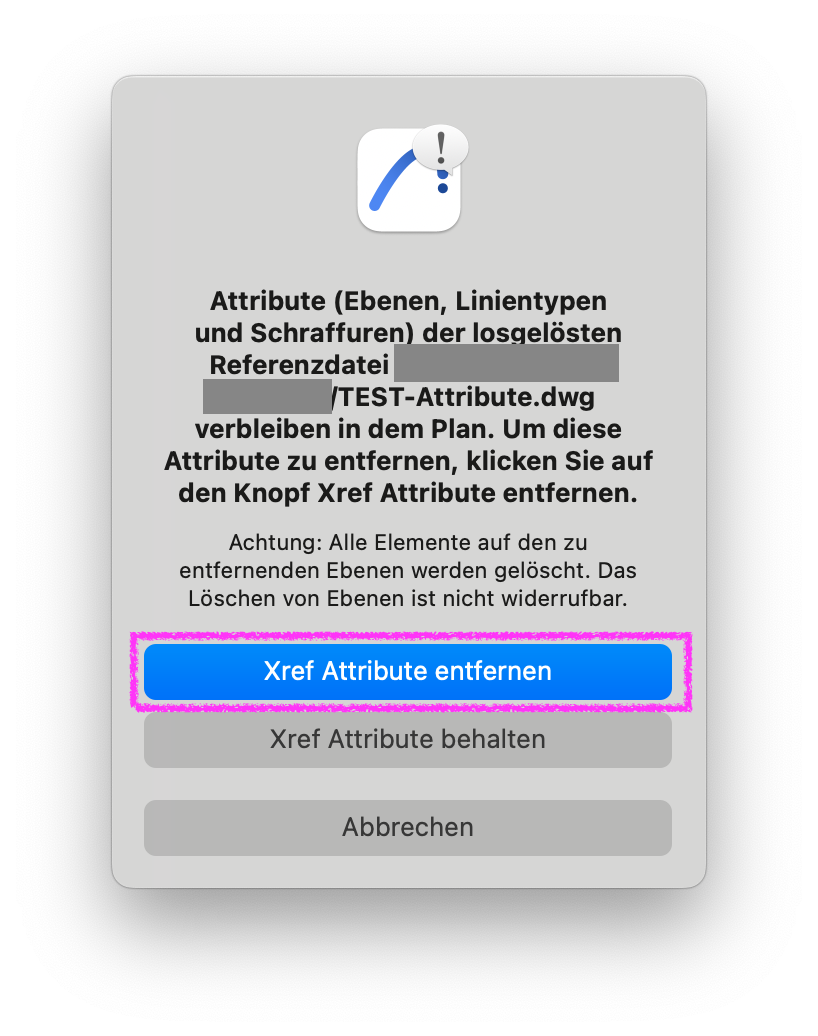

Wenn die Xref im XREF-Manager über die Schaltfläche Entfernen entfernt wird, muss immer die Option Xref-Attribute entfernen ausgewählt werden, damit die Attribute wie Ebenen, Linientypen und Schraffuren mit entfernt werden.
|
|
|
Hinweis:

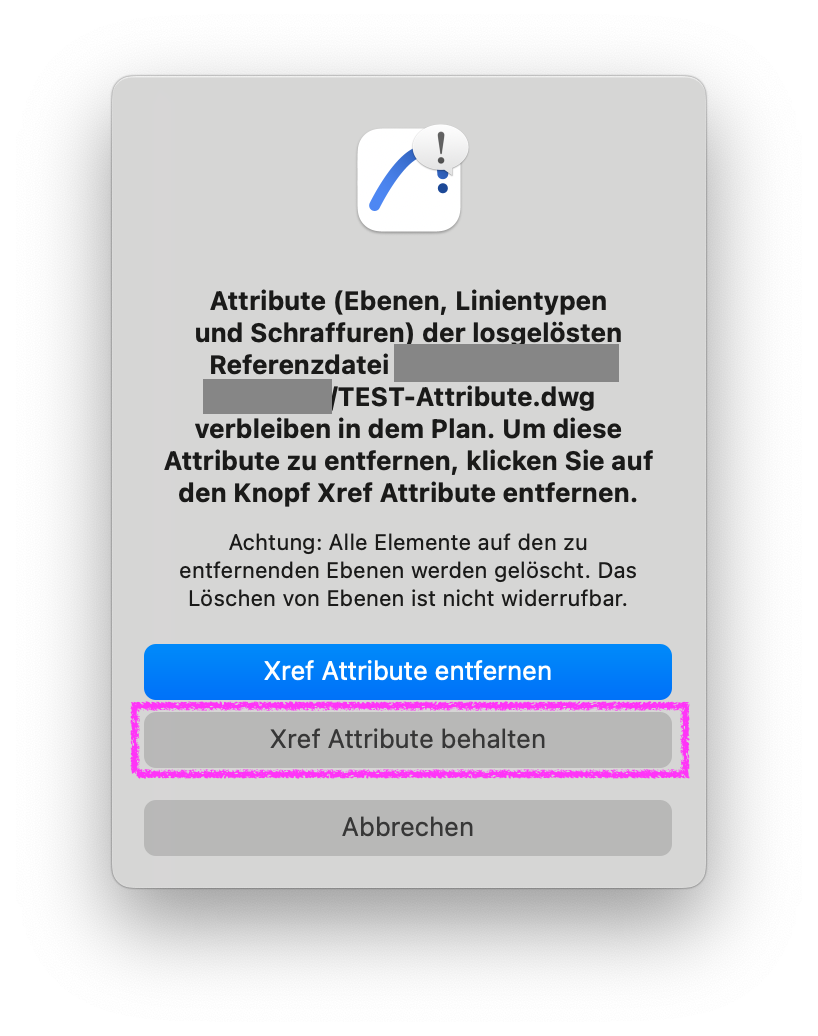

Wenn stattdessen die Option Xref-Attribute behalten ausgewählt wurde, müssen die Attribute manuell gelöscht werden. Das Vorgehen wird in 2. Über Attribute-Manager löschen beschrieben.
2. Über Attribute-Manager löschen

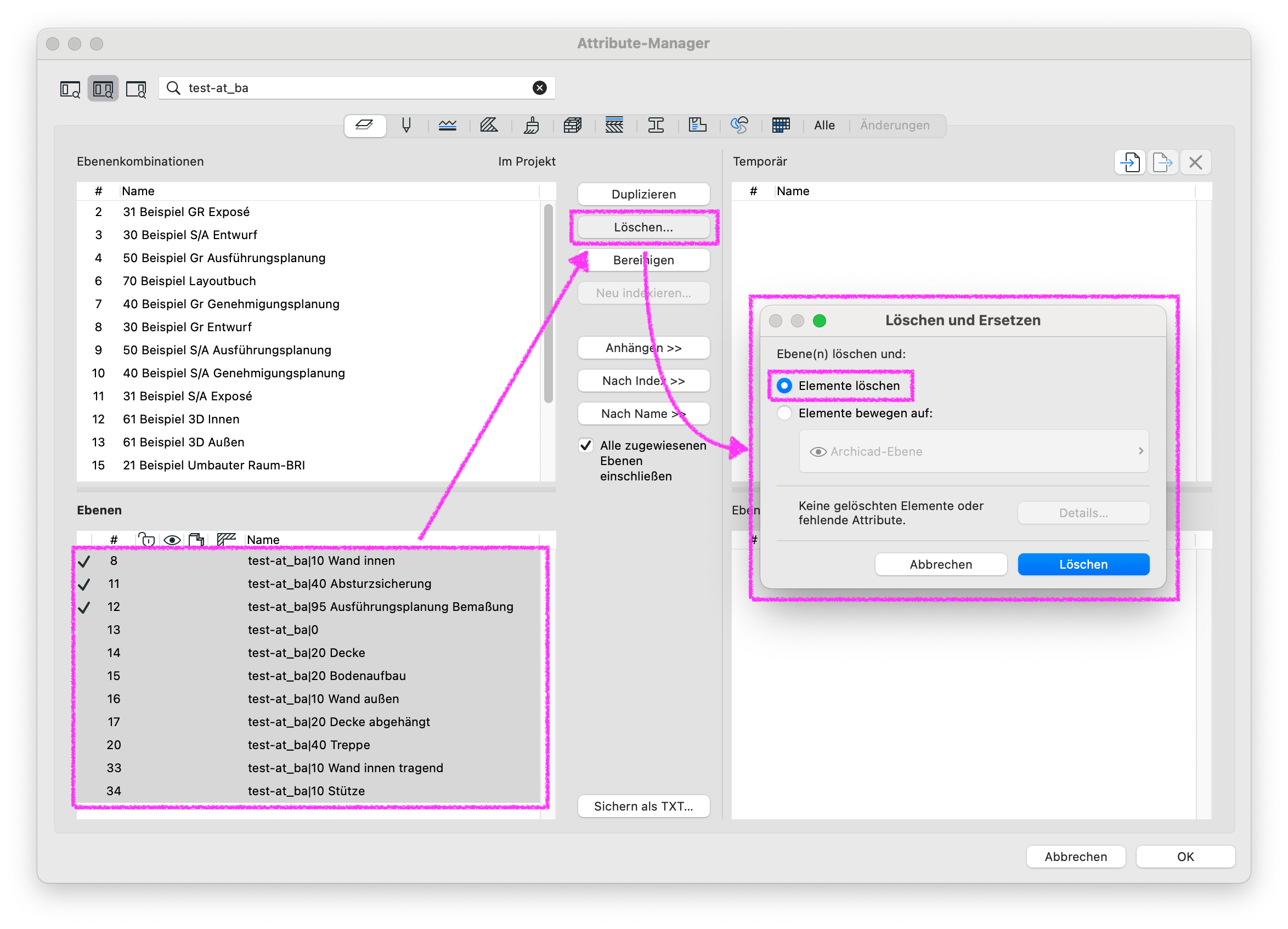

Optionen > Element-Attribute > Attribute-Manager...
Wenn die Option Xref-Attribute behalten aktiviert wurde, müssen diese Attribute manuell im Attribute-Manager ausgewählt und über die Schaltfläche Löschen entfernt werden. Anschließend muss der Vorgang mit OK im Attribute-Manager bestätigt werden. Erst dann werden die ausgewählten Attribute endgültig aus der Datei gelöscht.
|
|
|
Hinweise:
- Bevor Attribute verändert werden, sollte immer eine Sicherheitskopie des aktuellen Projektstands angelegt werden, da Löschen von Attributen nicht rückgängig gemacht werden kann.

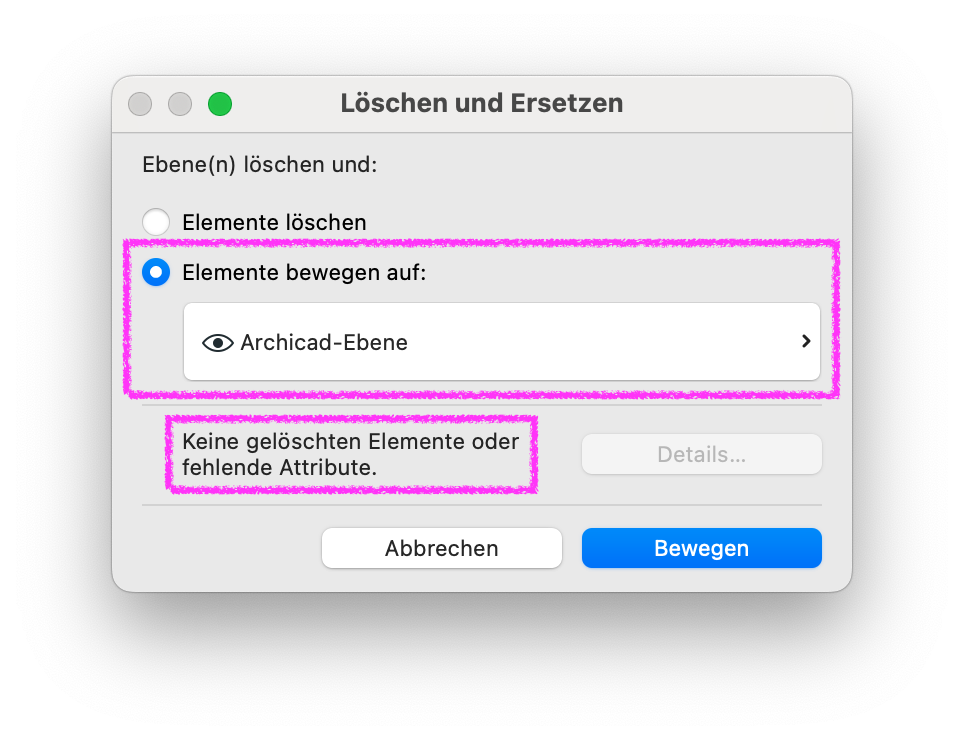

- Wenn Unsicherheiten bestehen, ob die ungewünschten Attribute wie Ebenen noch in der Datei benötigt werden, können diese statt mit der Option Elemente löschen auch mit der Option Elemente bewegen auf: auf ein anderes vorhandenes Attribut übertragen werden.

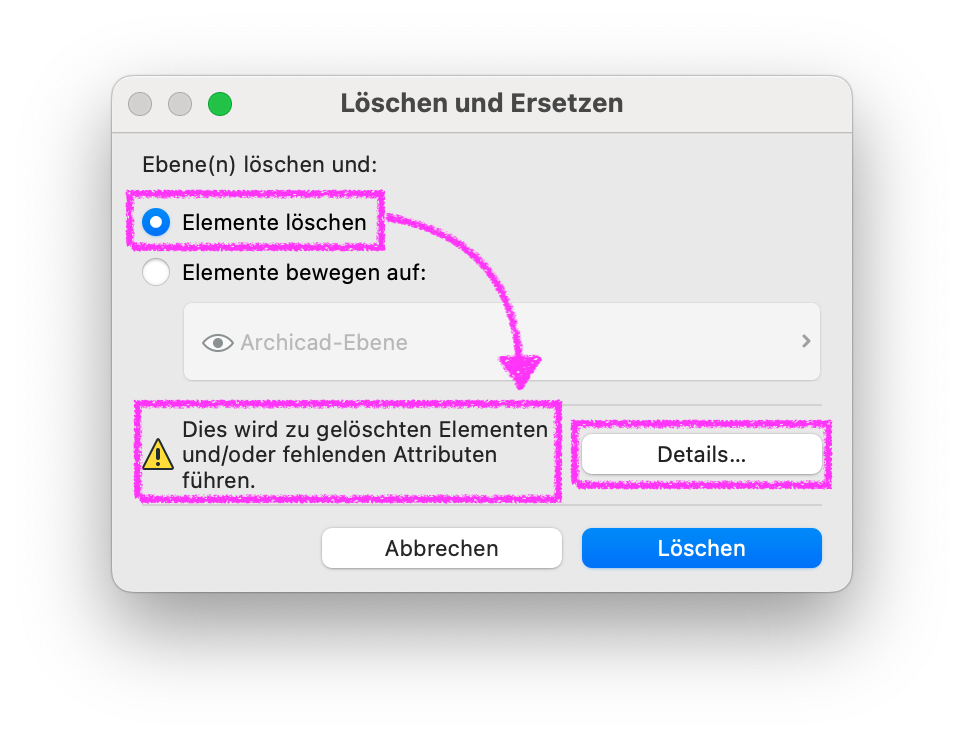

Wenn die Option Elemente löschen ausgewählt wird und die betroffenen Ebenen noch im Projekt verwendet werden, erscheint ein gelbes Ausrufezeichen mit einer entsprechenden Meldung. Über Details kann vor dem Löschen eingesehen werden, welche Auswirkungen das Entfernen der Attribute bzw. Elemente auf das Projekt hat.
|
|
|

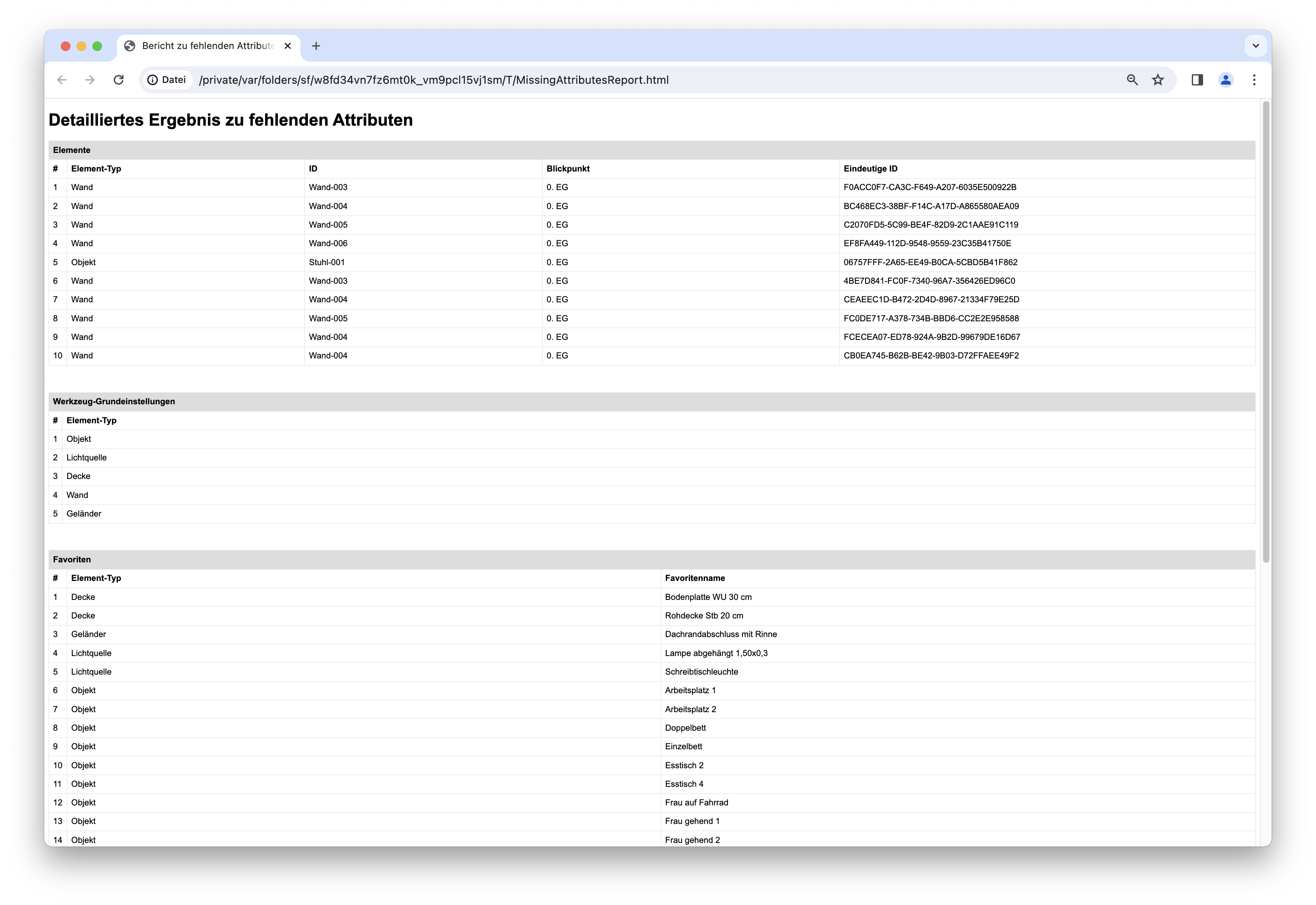

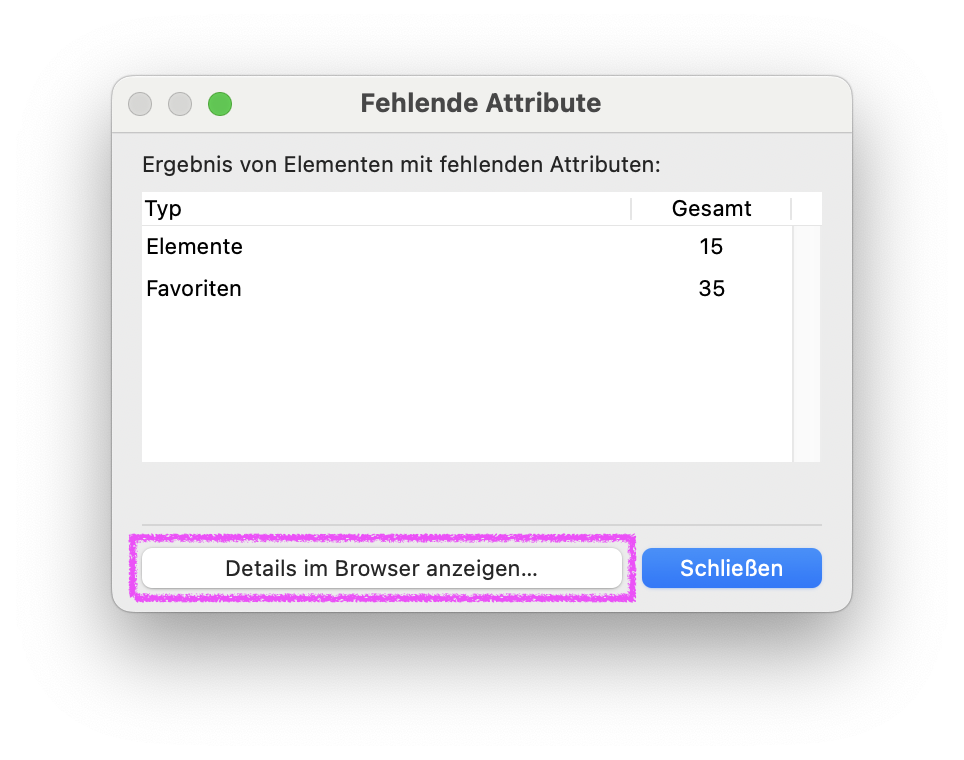

Mit der Schaltfläche Details im Browser anzeigen... wird eine detaillierte Liste mit den möglichen Auswirkungen auf die aufgelisteten Elemente erstellt.
