Individuelle Fenster- und Tür-Konstruktionen erstellen

Problemstellung

Wenn sich gewünschte Fenster- oder Tür-Konstruktionen nicht über die Bibliothekselemente aus den Standard-Bibliotheken realisieren lassen, da entsprechende Objekte bzw. die benötigten Einstellungen nicht zur Verfügung stehen, gibt es verschiedene Möglichkeiten, eigene Fenster- und Türformen zu erstellen.

Troubleshooting

1. Mehrere Fenster-/Türobjekte aus Standard-Bibliotheken kombinieren

• Einstellungen für die Fenster-/Türauswahl >  Fenster/Tür Einstellungen > Vorrichtungen und Beschläge... > Reihung

Individuelle Fenster- oder Tür-Konstruktionen können durch eine Kombination mehrerer Fenster- oder Türobjekte aus den Standard-Bibliotheken erstellt werden.

1. Gewünschte Fenster-/Türobjekte aus der Standard-Bibliothek auswählen und platzieren.
2. Prüfen, dass die Objekte in der Wand nahtlos aneinander und der richtigen Abfolge platziert sind.

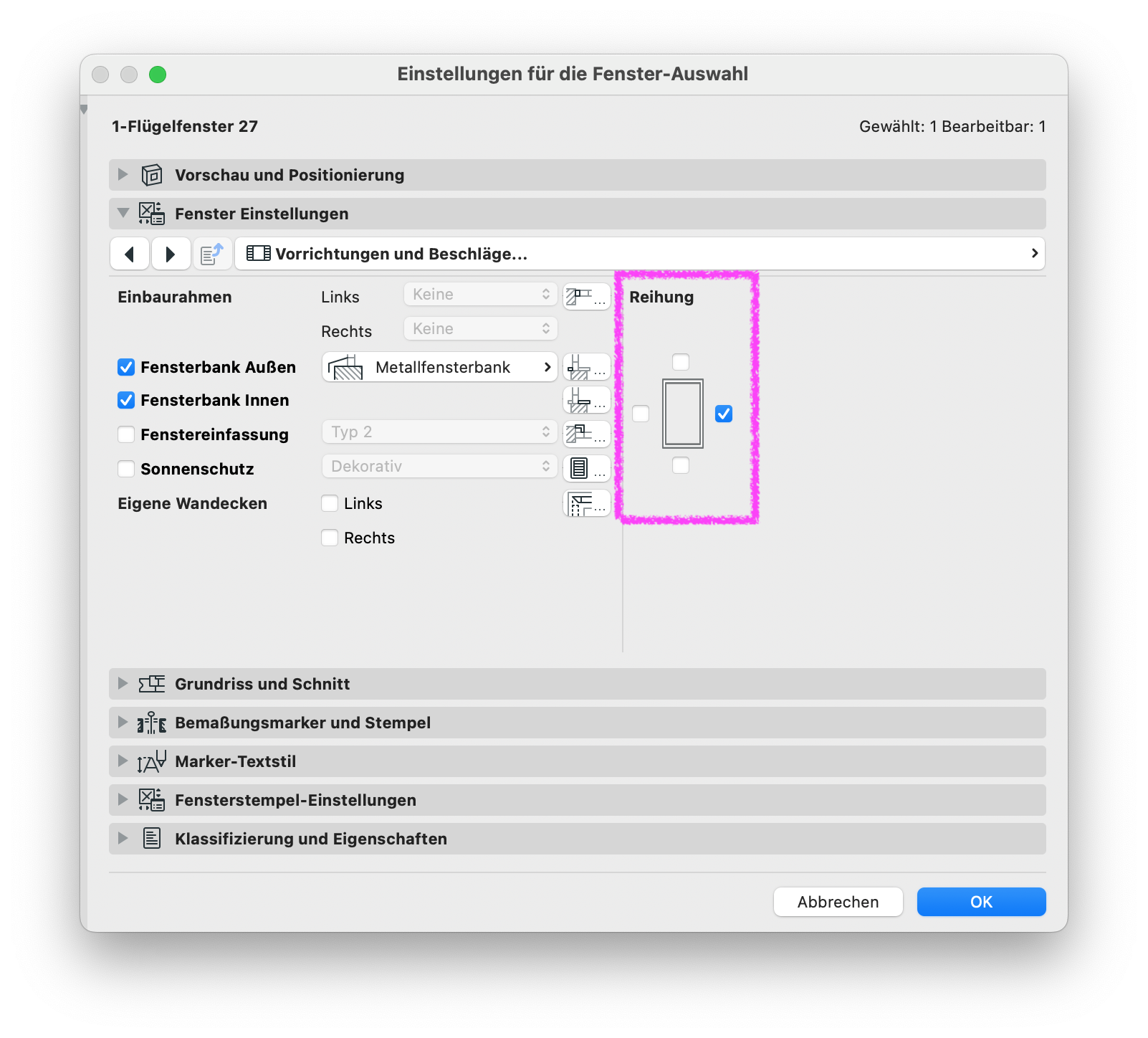

3. Sicherstellen, dass die Option Reihung für die entsprechenden Seiten (links, rechts oder beide) aktiviert ist:

2. Eigenes, neues Fenster-/Türobjekt

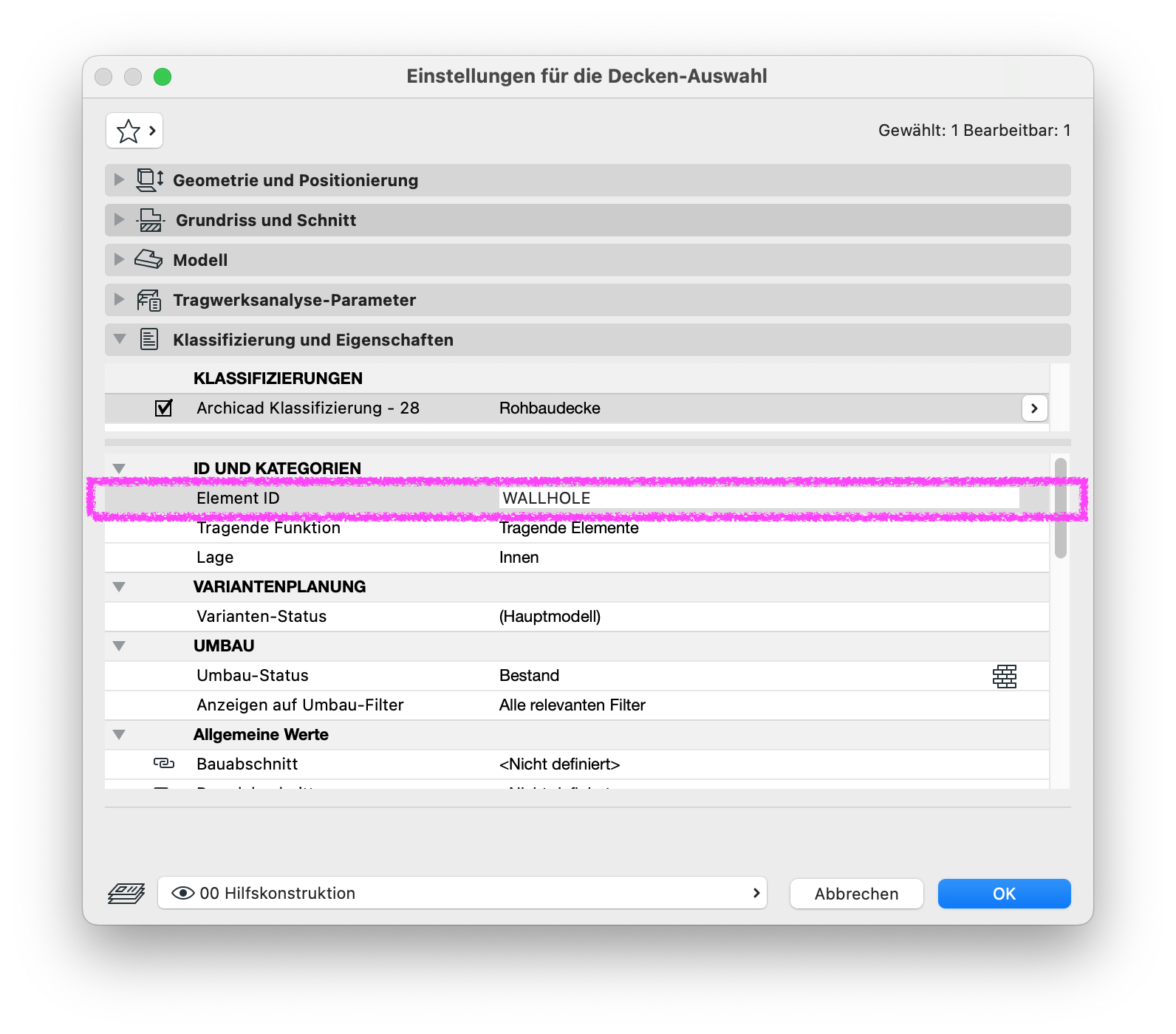

Mit u.a. dem WALLHOLE-Befehl kann eine selbst erstellte, individuelle Geometrie als neues Fenster- bzw. Türobjekt in die Bibliothek abgespeichert und anschließend verwendet werden.

Eine Anleitung für die Erstellung eigener Fenster- und Türobjekte ist in der Archicad Hilfe zu finden.

3. Library Part Maker

Mit dem Library Part Maker können eigene, parametrisierbare Objekte erstellt werden.

• Download GER-Version
• Download AUT-Version

Hinweis:

Mit dem Library Part Maker sind nur rechtwinklige Geometrien möglich. Gebogenen oder organischen Formen sind nicht möglich. Weitere Informationen zum Thema Library Part Maker ist in der Archicad Hilfe zu finden.

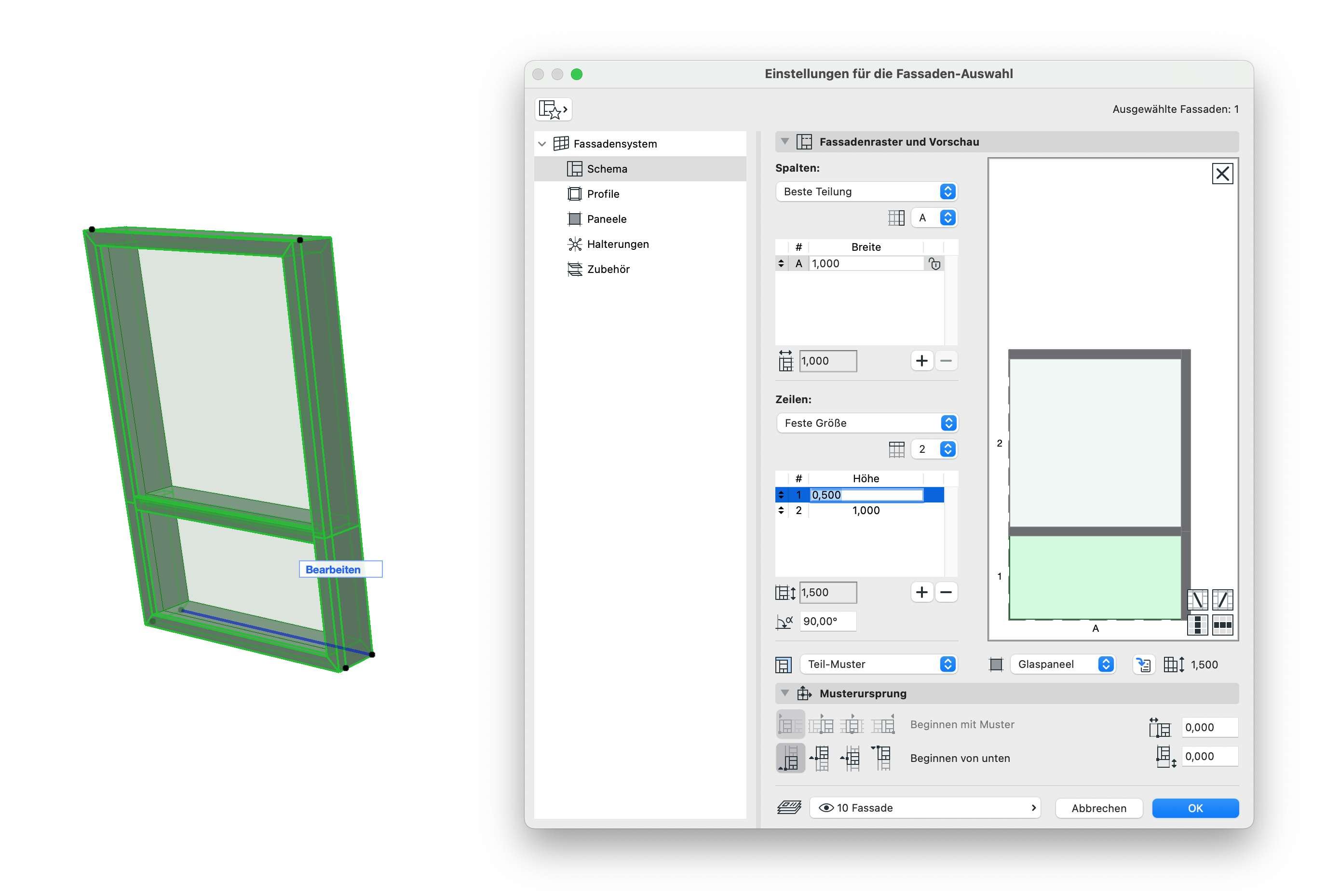

4. Fassaden-Werkzeug

• Planung > Architektonische Werkzeuge > Fassade

Das Fassaden-Werkzeug kann verwendet werden, um Fenster- oder Türkonstruktionen mit individuellen Rasterungen/Schemata und Öffnungselementen zu erstellen.

5. GDL-Objekte von Drittanbietern/Herstellerfirmen

• Es stehen zahlreiche Webseiten mit Objekten zur Verfügung, auf denen GDL-Objekte heruntergeladen und in Archicad verwendet werden können.
• Eine weitere Möglichkeit besteht darin, passende Objekte direkt über die Webseiten von Herstellerfirmen zu beziehen. Viele Hersteller stellen ihre Produkte bzw. Objekte zum Download bereit.

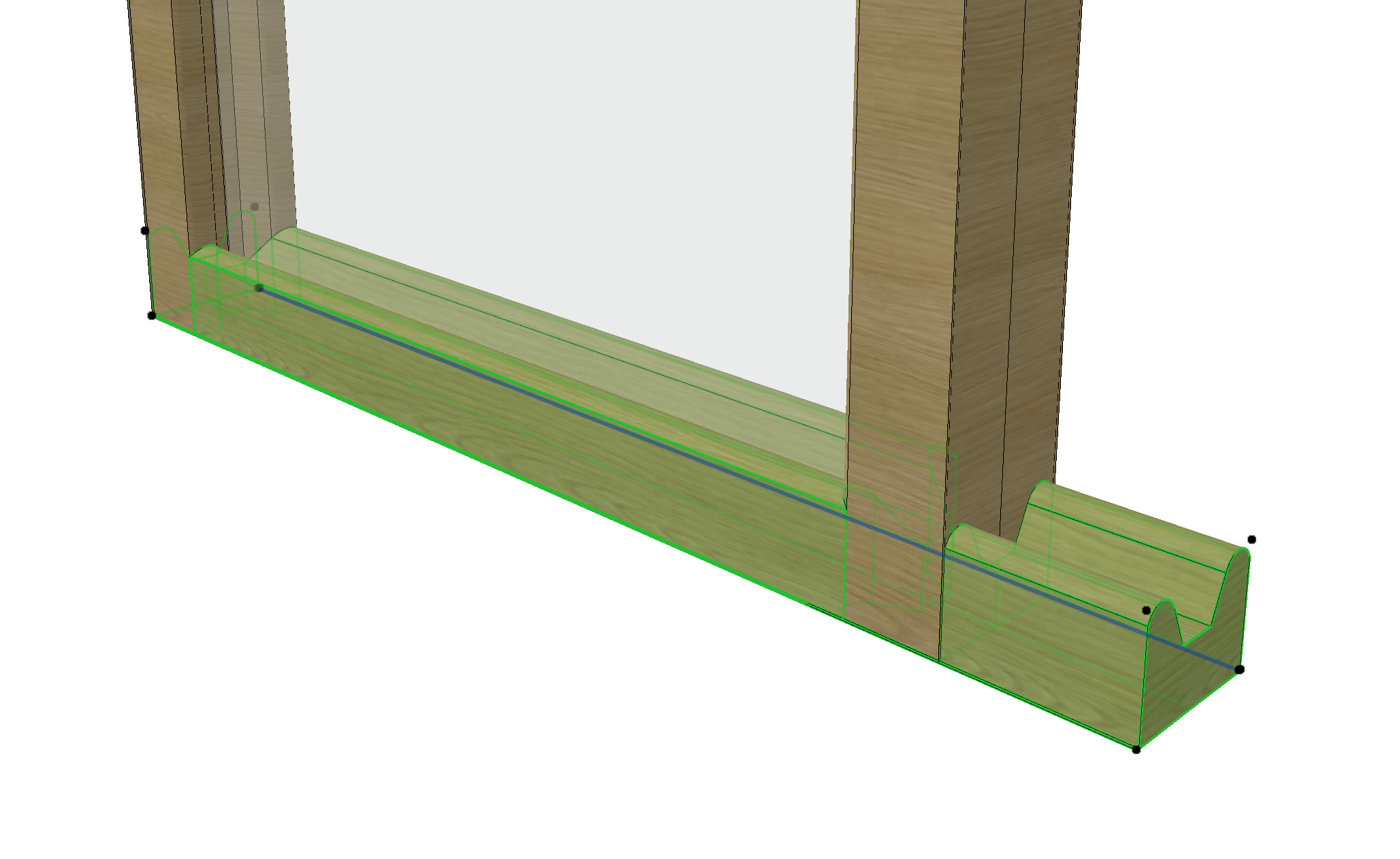

6. Manuelles Konstruieren mit Archicad-Werkzeugen

Mittels z. B. dem Wand-, Decken- oder Trägerwerkzeug und/oder dem Profil-Manager lassen sich individuelle Fenster- und Türgeometrien manuell modellieren.

Hinweis:

Jener Weg ist aufwändig und sollte nur gewählt werden, wenn sich Individuelle Fenster- oder Tür-Konstruktionen nicht mit einem der vorgenannten Punkte lösen lässt.
